关于【开关电源如何选择】，开关电源如何选择变压器，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、如何选择开关电源——隔离电源还是非隔离电源
- 2、开关电源如何选择
1、如何选择开关电源——隔离电源还是非隔离电源
一、电源隔离与非隔离的概念
电源的隔离与非隔离，主要是针对开关电源而言，业内比较通用的看法是：
①隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路。
②非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。
二、隔离电源与非隔离电源的优缺点
由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等;而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。
结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，两者的优缺点几乎是相反的。
使用隔离或非隔离的电源，需了解实际项目对电源的需求是怎样的，但在此之前，可了解下隔离和非隔离电源的主要差别：
①隔离模块的可靠性高，但成本高，效率差点。
②非隔离模块的结构很简单，成本低，效率高，安全性能差。
因此，在如下几个场合，建议用隔离电源：
①涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC电源；
②串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据，这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远，因此，我们通常需要隔离电源进行电气隔离来确保系统的物理安全，且通过隔离切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真；
③对外的I/O端口，为保证系统的可靠运行，也建议对I/O端口做电源隔离。
三、隔离与非隔离电源的应用场合
通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们已可做成准确的判断：
①系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。
② 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案。
③ 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。
④ 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。
⑤ 对于采用电池供电，对续航力要求严苛的场合，采用非隔离供电。
四、抗电强度

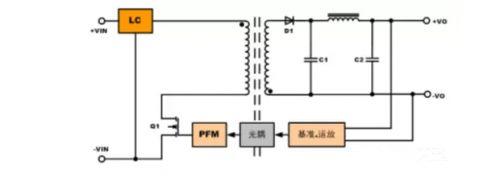

电源的隔离耐压在GB-4943国标中又叫抗电强度，这个GB-4943标准就是我们常说的信息类设备的安全标准，就是为了防止人员受到物理和电气伤害的国家标准，其中包括避免人受到电击伤害、物理伤害、爆炸等伤害。如下图为隔离电源结构图。
隔离电源结构图

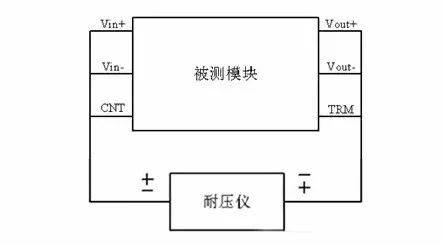

作为模块电源的重要指标，标准中也规定了隔离耐压相关测试方法，简单的测试时一般采用等电位连接测试，连接示意图如下：
隔离耐压测试示意图
测试方法：
将耐压计的电压设为规定的耐压值，电流设为规定的漏电流值，时间设为规定的测试时间值；
操作耐压计开始测试，开始加压，在规定的测试时间内，模块应无击穿，无飞弧现象。
注意在测试时焊接电源模块要选取合适的温度，避免反复焊接，损坏电源模块。

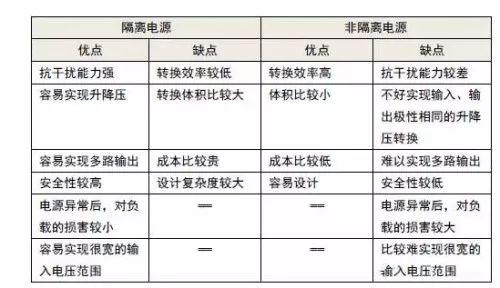

五、隔离电源与非隔离电源的优缺点
隔离电源与非隔离电源优缺点
通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们可遵循以下判断条件：
对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。
一般场合使用对模块电源隔离电压要求不是很高，但是更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，并且EMC特性也更好一些，因此目前业界普遍的隔离电压水平为1500VDC以上。
2、开关电源如何选择
开关电源如何选择
1、 材质很重要
一般来说，开关都是塑料材质，即绝缘，也防漏电。但是我们都知道，塑料易燃，所以在挑选的时候一定要选防火阻燃材质的！
2、 开关电源结构不能忽视
开关电源的底层都有支架结构，增加其抗压性能。市场上的支架一般有钢架和PC两种。PC材质的支架虽然绝缘，但是抗压能力 没有钢架的好。所以现在的支架结构有两层的，还有三层的，将钢架和PC结合使用。
3、钢架和铜件
好的开关插座，铜件为高精度的磷青铜一次成型，表面光滑发亮，导电散热性能高，柔韧不易变形。劣质的铜件，铜片轻薄，表面粗糙，颜色暗淡，铜的含量比较低，有的甚至是铁片，容易发生危险。
4、 细节更体现成败
好的插座插孔都比较紧，不容易插进去，需要晃动才能插进。这是插座上面设置了童锁，增强了保护，避免发生触电危险，尤其是家里有孩子的，更需要这种安全保护。
5、 开关触点
当我们按下开关时，都能听到声音，这是触点产生的，是两个金属片或者金属球产生的声音。
如果触点不够安全，容易产生电弧，引起开关短路，发生危限，好的开关一般都采用银镉触点，能起到瞬间过流的功能，抑制电弧的能力非常强。
而劣质的开关，采用的是铜片或者铁皮镀银触点，偷工减料，存在很高的安全隐患。挑选时一定要注意这个细节。
开关电源对于大家来说是很重的，也是很容易发生问题的.环节。
我们作为一名普通的消费者，可能对于开关电源还不了解，面对众多的品牌，我们不知道如何选择，通过小编以上对大家的介绍，相信大家看到后会有所了解，希望能够帮到大家。
开关电源如何选择
开关电源
一，主要用途：开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品等电器产品。
二，电源开关的类型：现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。
三，电源开关的基本组成：主电路，控制电路，检测电路，辅助电源四个方面组成。
开关电源的价格
一，明纬开关电源DR-120-24 120W 24V5A工业级轨道式导轨安装电源包邮价格在75块钱左右。
二，直流明纬开关电源SE-500W600W变压器220转12V50A24V20A36V48V10A价格在160块钱左右。
三，明纬800W 大功率开关电源S-800-24V/12V/27V/36V/48V/LED开关电源价格在226块钱左右。
以上就是今天为大家介绍的有关于开关电源的基本定义以及电源开关价格方面相关知识，希望能为大家提供一些小小的帮助。就电源开关来说，随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，以后得电源开关也会越来越智能化。
开关电源如何选择
有时候家中的电器总是会不听话，出点问题，要么是开关不灵活，不听使唤，要么就是哪哪突然漏水，也着实令人烦闷，因为请师傅又太小题大做了，不请自己又不会，别担心，今天小编就来给大家讲讲开关电源出事故了该怎么维修的方法。
1、有输出电压，但输出电压过高
这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
2、无输出，保险管正常，这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，
若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，
则经上述检查可易卖工控以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，
若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件；若有跳变，一般为开关管不良或损坏。
3、保险烧或炸，主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。
4、输出电压过低，除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：
a。 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，
以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重；或仍不正常说明开关电源电路有故障。 b。 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
c。 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
d。 开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关。
e。 300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。
本文关键词：开关电源如何选择补偿网络，开关电源怎么选择，电开关怎么选，开关电源开关管选择，开关电源如何选择变压器。这就是关于《开关电源如何选择，开关电源如何选择变压器（如何选择开关电源——隔离电源还是非隔离电源）》的所有内容，希望对您能有所帮助！
