关于【配筋图怎样看】，配筋简图如何看，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、配筋图怎样看
- 2、如何看懂板的配筋图？
1、配筋图怎样看
先来说一说梁的配筋，以L1为例子，看集中标注的，第一排表示上梁跨度是5跨，每两根柱子之间的梁段称为一跨。 第二排表示梁的横截面积，宽为240mm，高为450mm。 第三排表示梁的箍筋配置，这里表示箍筋是直径为8mm的一级钢筋，配置间距是150mm的双肢箍，双肢箍是指将箍筋横着切开可以看见两根钢筋。
1、 最后一排是指梁的上部筋是两根直径为18mm的二级钢筋，下部筋是三根直径为20的二级钢筋，中间用分号隔开的。
2、 在日常生活中，梁不仅仅只有集中标注，对于有些特别的地方，还有原位标注。
3、如图中所示，表示该处的上部筋是4根直径为18mm的二级钢筋。
2、如何看懂板的配筋图？
我们在辅导学生的过程中，发现很多同学看不懂板的布筋范围，经常重复布置板的钢筋，造成多算很多钢筋，所以，看懂板的布筋范围是非常重要的。
下面先做一下测试。

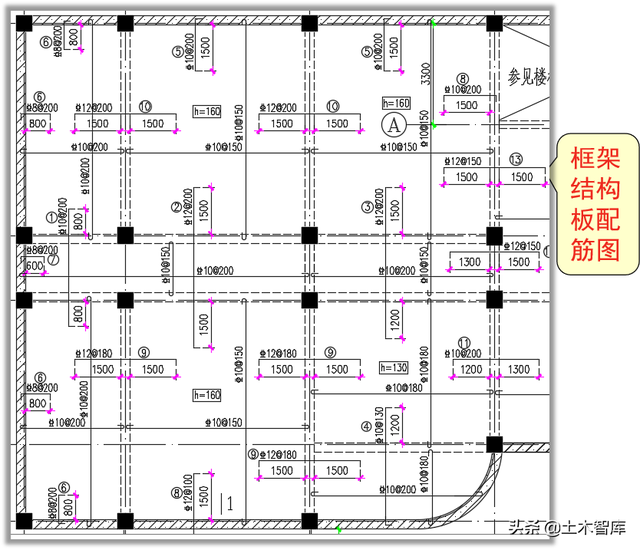

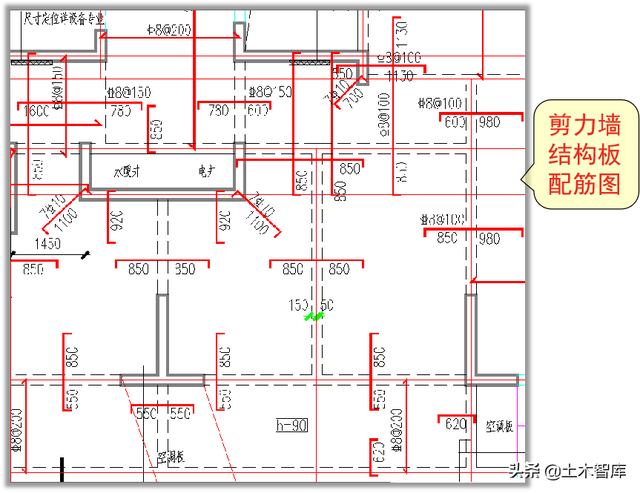

你能看懂这个板的配筋图吗？如图1所示。
图1

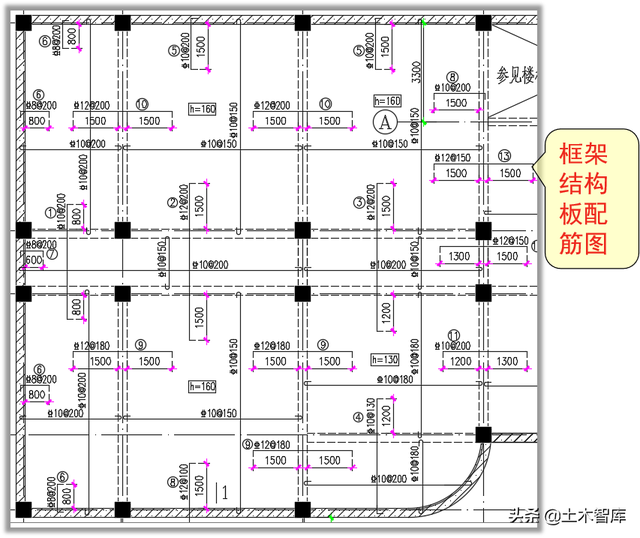

图1是比较规整配筋图，再看这个，如图2所示。
图2
我估计很多同学已经懵掉了。
要看懂板的钢筋图，需要解决三个问题：
第一，明白板的配筋原理及布筋形式；
第二，看懂板的钢筋标注；
第三，弄清板的布筋范围。
第一个问题，我们上一节课讲过了，今天我们来讲第二个问题和第三个问题。
我们先讲第二个问题，板的标注。
1、板的标注
板的名称在什么地方看？
平法图集对板的名称，有严格的规定，如图3所示。
图3
现实中，很多图纸并不标注板的名称，中间层楼板自然就是LB，屋面层楼板自然就是WB，悬挑板自然就是XB，稍微具备建筑常识都能看出来。
图集规定，大家知道就行了，不至于见了不认识。

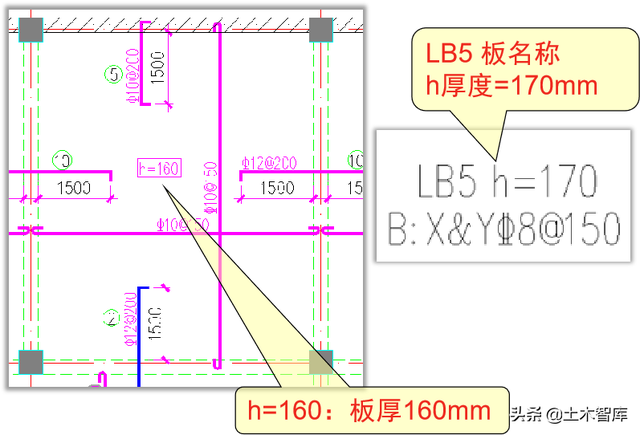

板的厚度在什么地方看？厚度图集规定用h=xxx表示，如图4所示。
图4

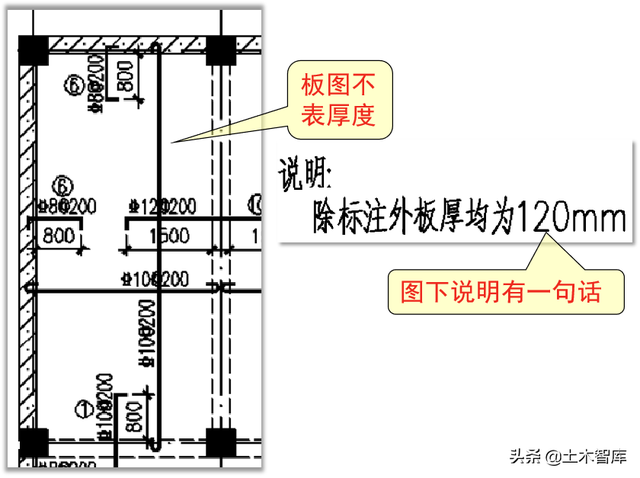

有的厚度不在每块板上标注，在板图下面说明中看，如图5所示。
图5

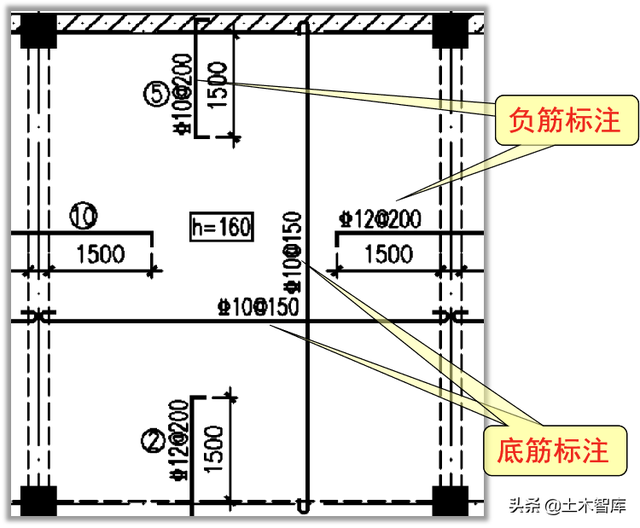

板的钢筋直径、间距在什么地方看？如图6所示。
图6
负筋分布筋在什么地方标注？

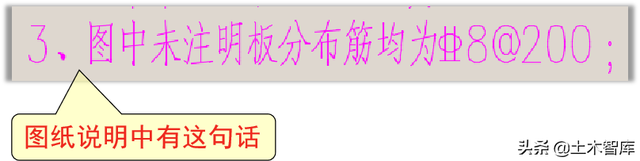

负筋的分布筋，不会在板配筋图上标注，会在板配筋图下面说明中说明，如图7所示。
图7
板的标注我们就讲到这里，下面我们讲板的布筋范围。
2、板的布筋范围
布筋范围，主要是指负筋的布筋范围，底筋的布筋范围就是全板。
我们就来认识一下前面这张图的布筋范围，如图8所示。
图8

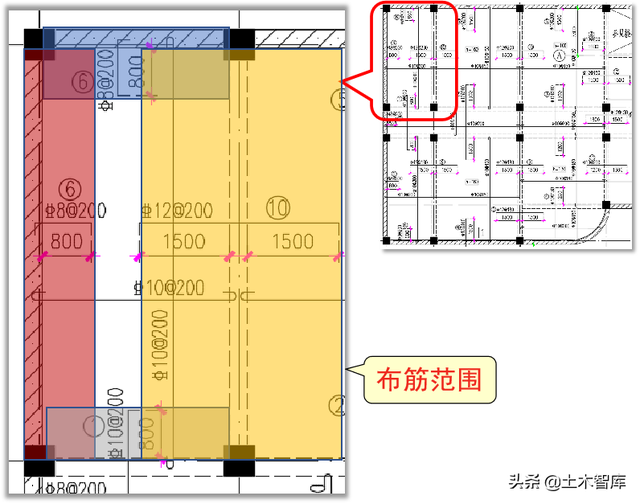

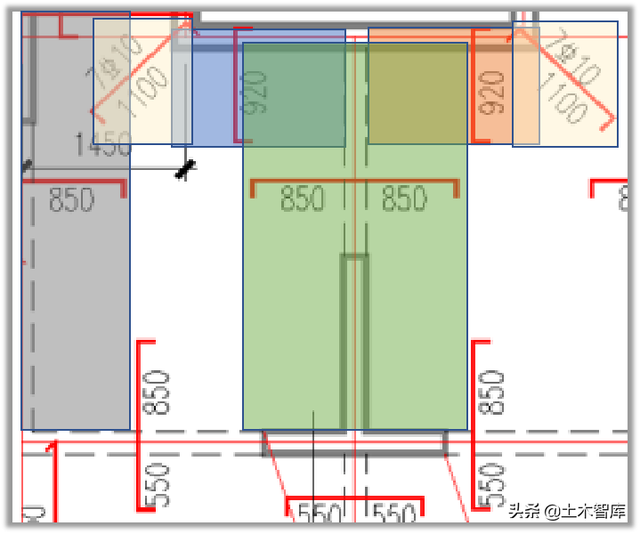

我们拿出一部分放大，如图9所示。
图9

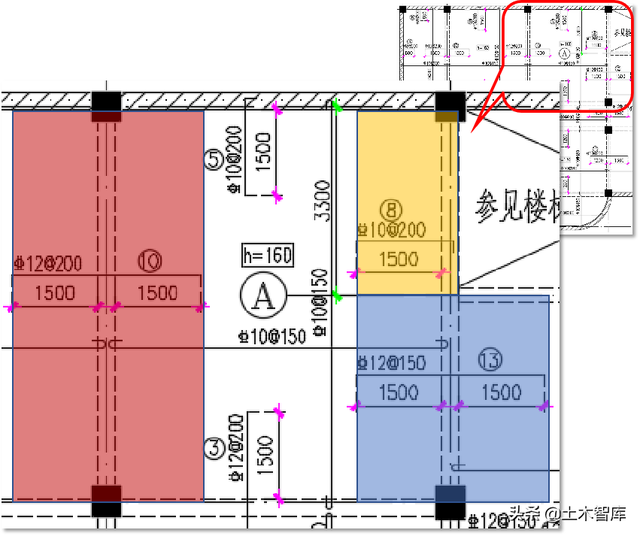

再看挨着楼梯这一块，如图10所示。
图10
再看过道跨板负筋这一块。如图11所示。
图11

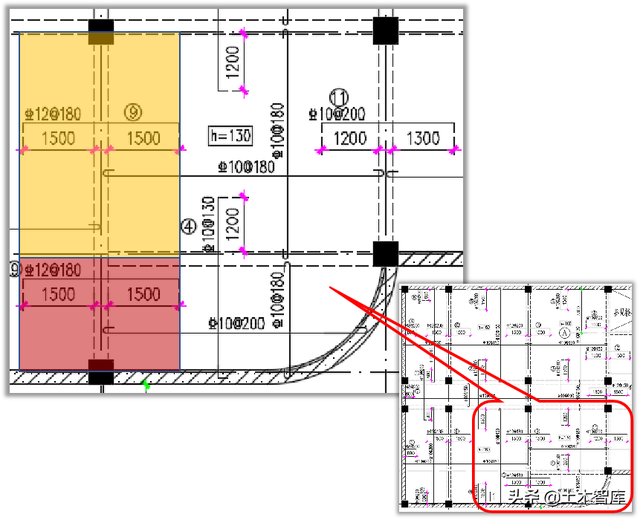

再看圆弧左边这一块布筋范围，如图12所示。
图12
我们再看这个图的布筋范围，如图13所示。
图13

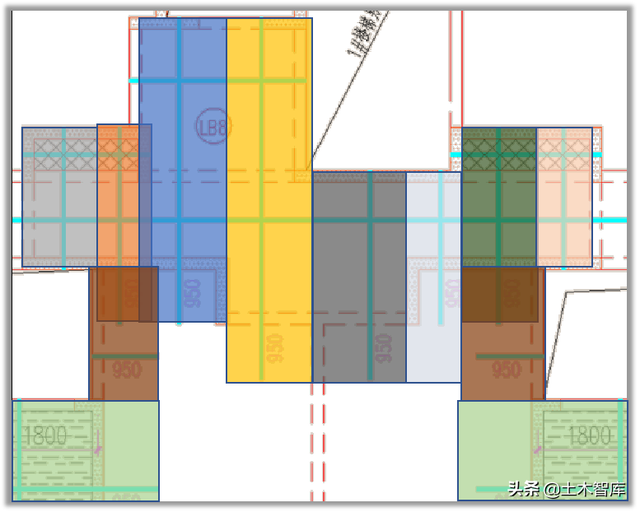

还是一块一块看布筋范围，注意图14中各个负筋的布筋范围，用颜色区分。
图14

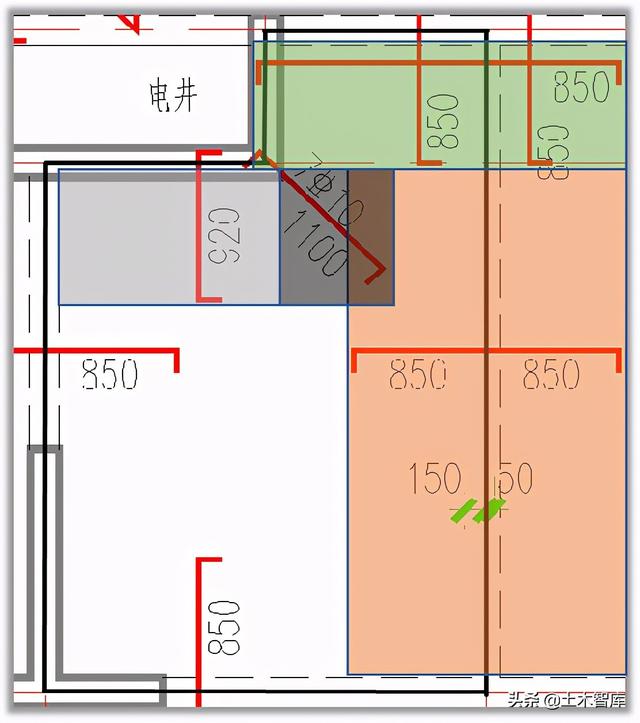

再看另一部分，如图15所示，图中用颜色区分不同负筋的布筋范围。
图15
再看一部分，如图16所示。
图16
继续看布筋范围，如图17所示。
图17
关于板的布筋范围，大家遵循一个原则，大部分情况下是以梁为分界线的，个别情况是图纸标注布筋范围的。
不过，现实中图纸千变万化，只有大家多做工程，在实战中积累经验，你就会逐步看懂板的配筋图了。
本文关键词：建筑钢筋配筋图怎么看，配筋简图如何看，配筋图怎么看，配筋图如何看，如何看钢筋配筋图。这就是关于《配筋图怎样看，配筋简图如何看（如何看懂板的配筋图）》的所有内容，希望对您能有所帮助！
