关于【cad捕捉设置】，CAD绘图之捕捉功能设置及应用，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad捕捉设置：CAD绘图之捕捉功能设置及应用
- 2、测绘CAD丨CAD如何设置节点捕捉连线？
1、cad捕捉设置：CAD绘图之捕捉功能设置及应用
在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需要启用对象捕捉绘图功能。那么如何进行设置呢？下面小编与你分享具体步骤和方法。
工具/材料
AutoCAD 2014辅助设计软件
操作方法
启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求启用对象捕捉绘图功能。
如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉列表选项，选择"显示菜单栏"项。
唤出"系统菜单栏"区，如图所示。点击"工具"图标，下步将进行启用对象捕捉绘图功能的操作。
如图所示，弹出"工具"菜单选项。选择"绘图设置..."项，用于打开"草图设置"对话框。
弹出"草图设置"对话框，如图所示。勾选"对象捕捉→启用对象捕捉"复选框，设置完成点击"确定"按钮。
如图所示，完成启用对象捕捉绘图辅助功能的操作。本例到此结束，希望对大家能有所帮助。
声明：本篇经验系酷知网「www.coozhi.com」原创，转载请注明出处。
2、测绘CAD丨CAD如何设置节点捕捉连线？
今天要给大家介绍的是CAD如何设置捕捉连线，有不懂的小伙伴可以跟着小编一起来学习！

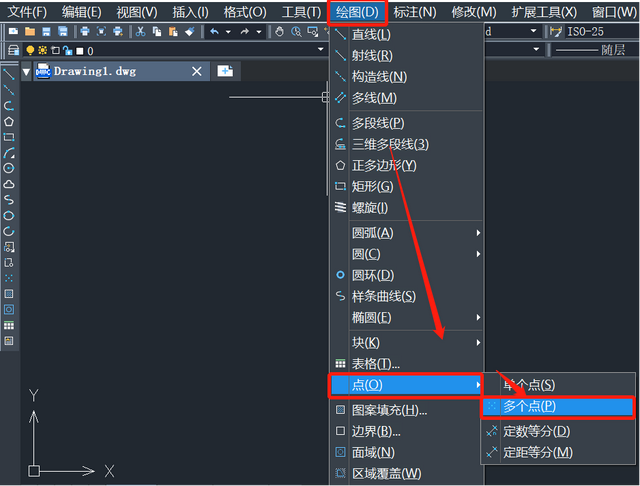

1.打开CAD，进入绘图界面，在菜单栏中点击【绘图】，依次点击【点】-【多个点】，如图所示。
2.在绘图界面绘制一个多点出来，如下图所示。

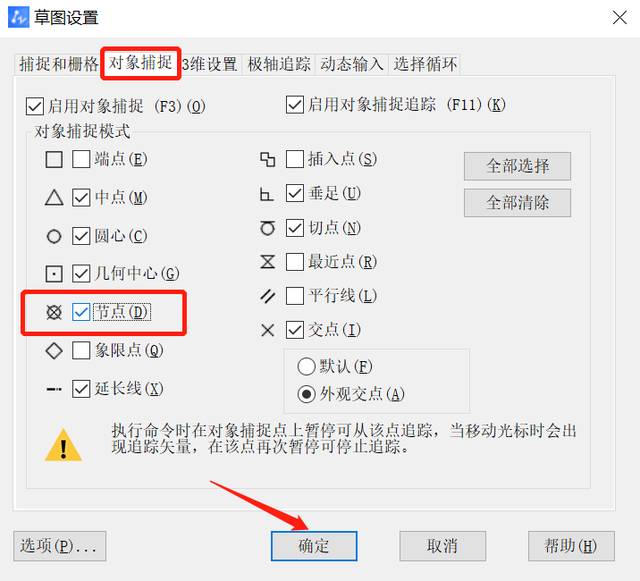

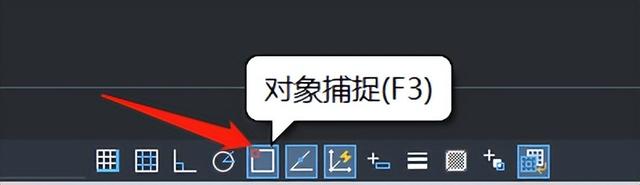

3.在底部工具栏中点击对象捕捉设置，在弹出的【草图设置】对话框中，点击【对象捕捉】按钮，在【节点】前面方框勾选添加，最后点击【确定】按钮即可，如图所示。

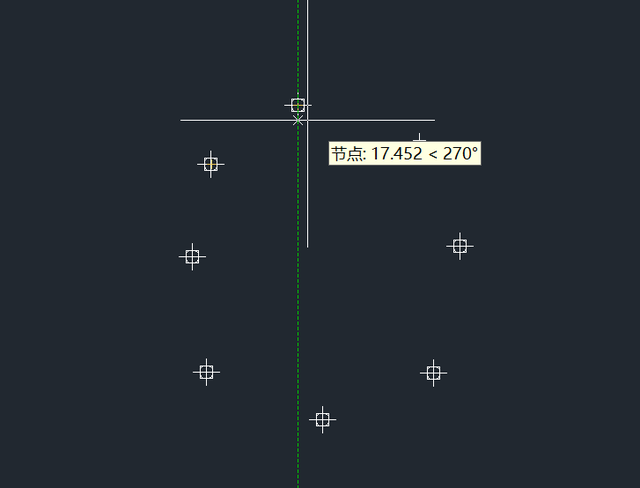

4.然后使用直线工具，就可以捕捉节点了，这样就可以把节点用直线连接起来，如图所示。

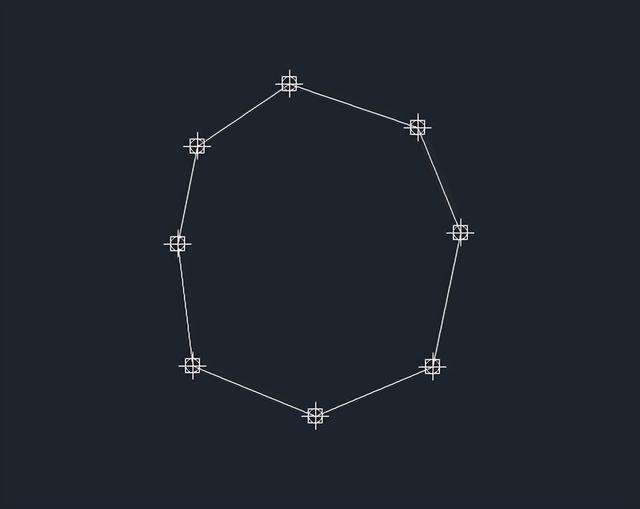

5.这样设置节点捕捉连线就完成了，连接的效果图如下。
以上就是关于CAD如何设置节点捕捉连线的全部内容分享，有需要的小伙伴可以参考以上的步骤操作练习，希望能够帮到大家。
本文关键词：cad 捕捉设置，cad绘图捕捉怎么设置，cad常用捕捉设置，cad捕捉功能有哪些，CAD的捕捉设置。这就是关于《cad捕捉设置，CAD绘图之捕捉功能设置及应用（测绘CAD丨CAD如何设置节点捕捉连线）》的所有内容，希望对您能有所帮助！
