1、排插座怎么接线：插排怎么接线
现在生活中的电器实在是很多，所以总是需要有插电的地方，所以一般家里会有很多的插排，但是有时候插排是需要我们自己接线的，或者更换新的线。今天我们就来说说插排怎么接线。
工具/材料
插排、螺丝刀
操作方法
我们先用螺丝刀把插排的螺丝拧下来，打开插排。
这时我们就可以接线了，一般先接的是火线，电线中红色的一般就是火线，把它接在开关的另一边就可以了，其中插排就有一些电线是连接好各个插座了的，所以在开关的一头已经有红色的电线了。
然后就是接零线，找到插排里面蓝色的线，新的零线接到上面的零线就可以了，也是接到开关的另一头。
在接着就是接地线，在插排中黄色或绿色的就是地线，电线中地线与它连接就可以了。
如果你买回来的电线没有地线，那就接好火线跟零线就可以了。
在接好线之后就把插排盖好，螺丝拧好、拧紧。防止出现意外。
声明：本篇经验系酷知网「www.coozhi.com」原创，转载请注明出处。
2、开关插座咋接线？老电工给你整理了一套图，手把手教你接线
有些业主朋友可能经常会遇到一种问题，我们家庭用电时，有时插座安装的时候没有多预装几个，手机没地儿充电此时你只能悻悻起身踏上寻找插座的“旅途”。
换个插座还用找专业电工？现在简简单单的三孔插座请外面的电工师傅上门接就要收费百元左右，这钱花得着实有点冤枉，今天非梵君就为大家以图文的形式直观的介绍下开关插座如何接线，省下这个钱撸串喝啤酒不香吗？
一：插座篇
三孔插座、五孔插座

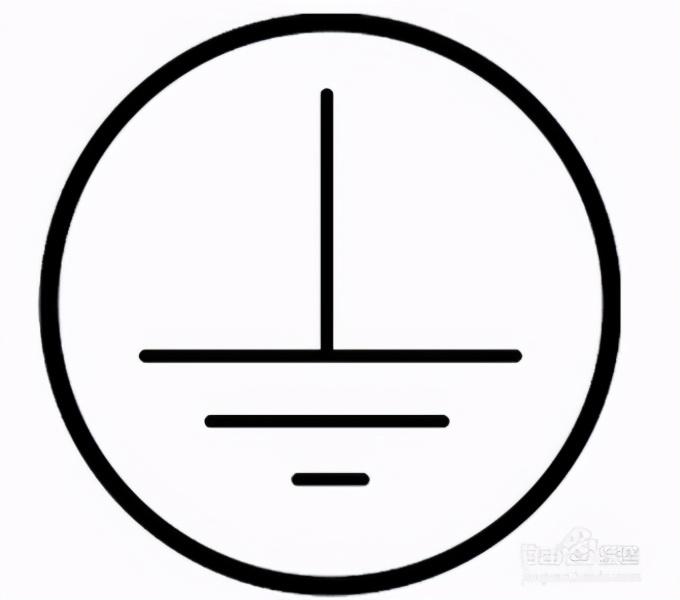

三孔或五孔插座，插孔对应的背面，都有三个接线柱，标识为L,N和地线，以下图为示例
接线时，需记住“左零右火”定律（即指人面对插座时，插座的左侧插孔（接线柱）接零线，右侧的接火线。接线时，人是面对插座背面的， 因此此时应该将右侧接线柱接零线，左侧接火线。），L线接火线，N线柱接零线，地线接线柱接地线。
零线火线示意图

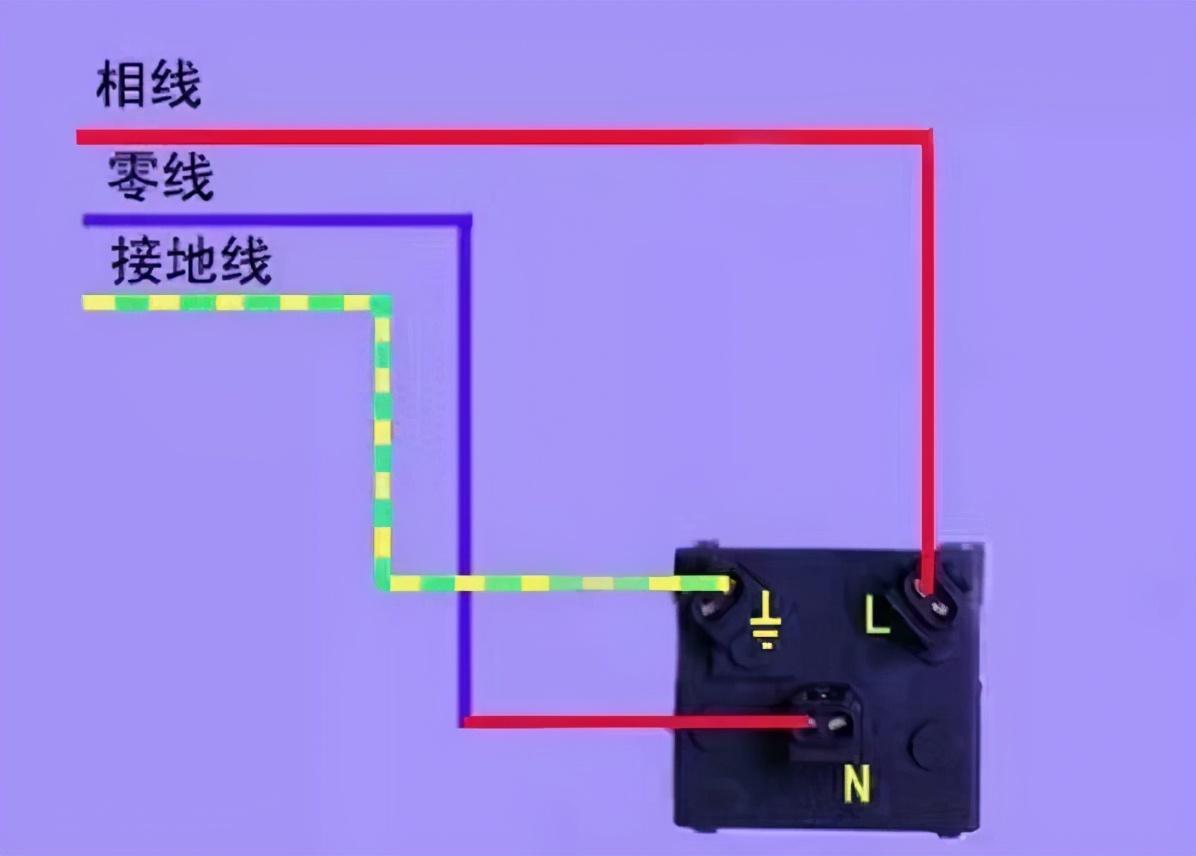

三孔插座接线示意图
五孔插座接线示意图

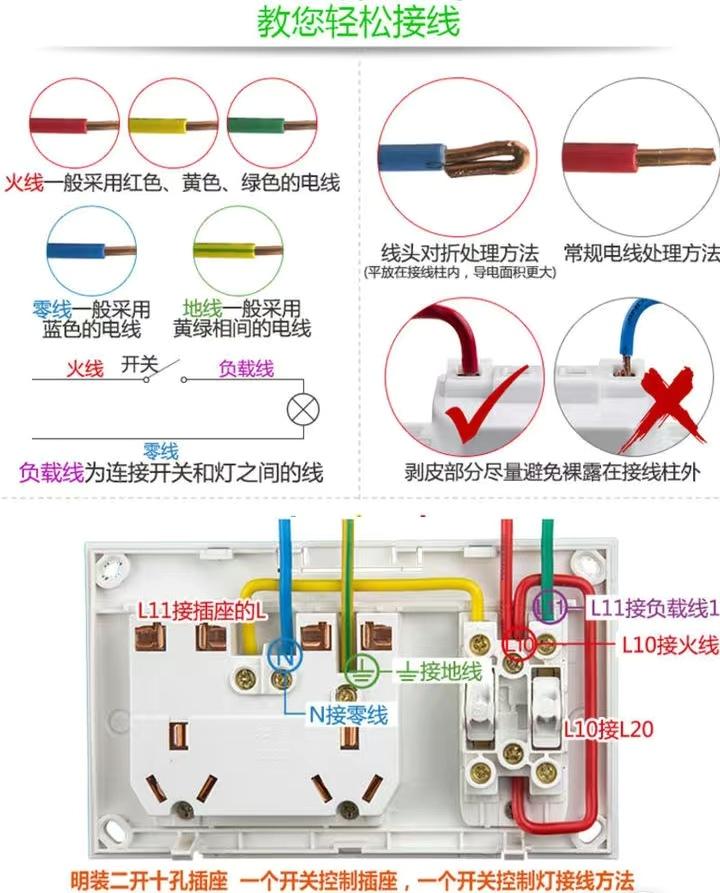

将插座的火线（红色）接入【L1】端，拧紧螺丝，再将零线（蓝色）放入【N】端，最后将地线（黄绿色）接入有地线标志的端口，拧紧螺丝。接线完毕后，使用一个外用设备测试开关是否控制插座。

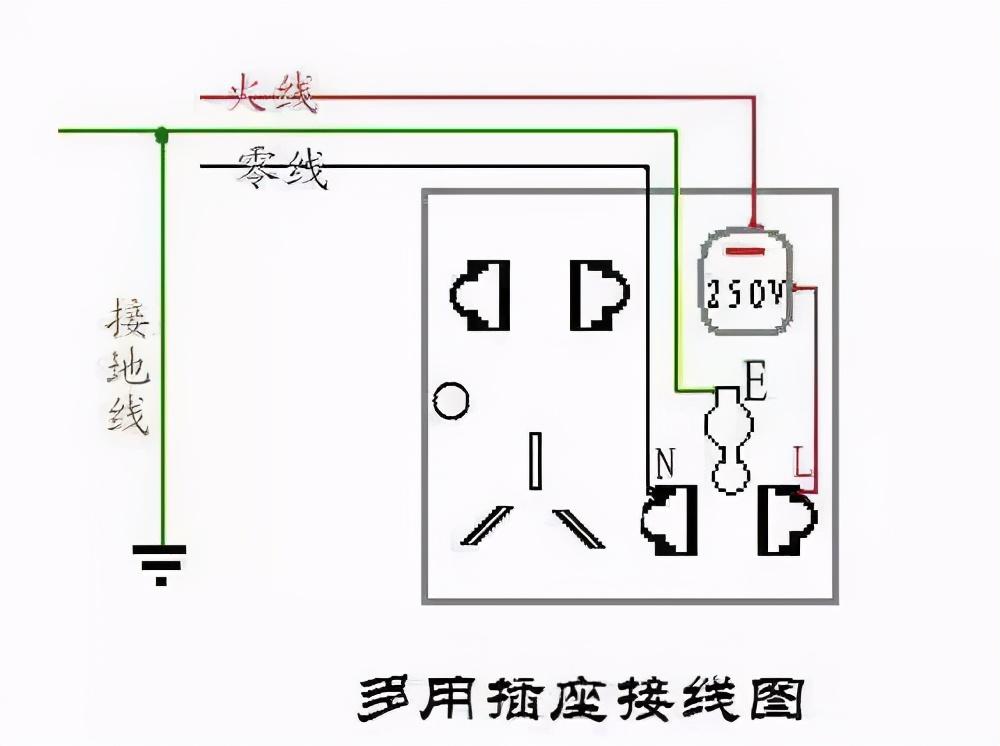

多用插座接线示意图
二：开关篇
单控开关：
单控开关背后也有两个接线柱，标识为L（或COM）和L1。遵循“单控开关接线，COM接火线，L数字接灯线”原则，L（或COM公共点）接火线， L1接灯线，将两个接线柱的接线顺序对调，也不影响使用。
多开单控进线就一个接线柱标识为COM（公共点）。接线时注意COM接火线， L1，L2等，分别接需要控制的灯线。

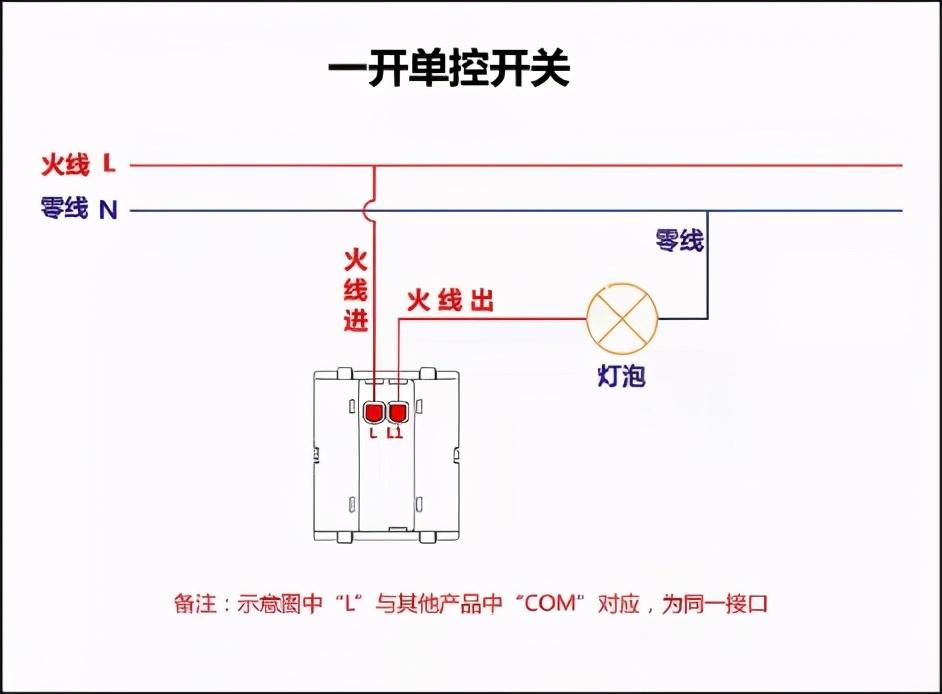

（1）一开单控接线示意图

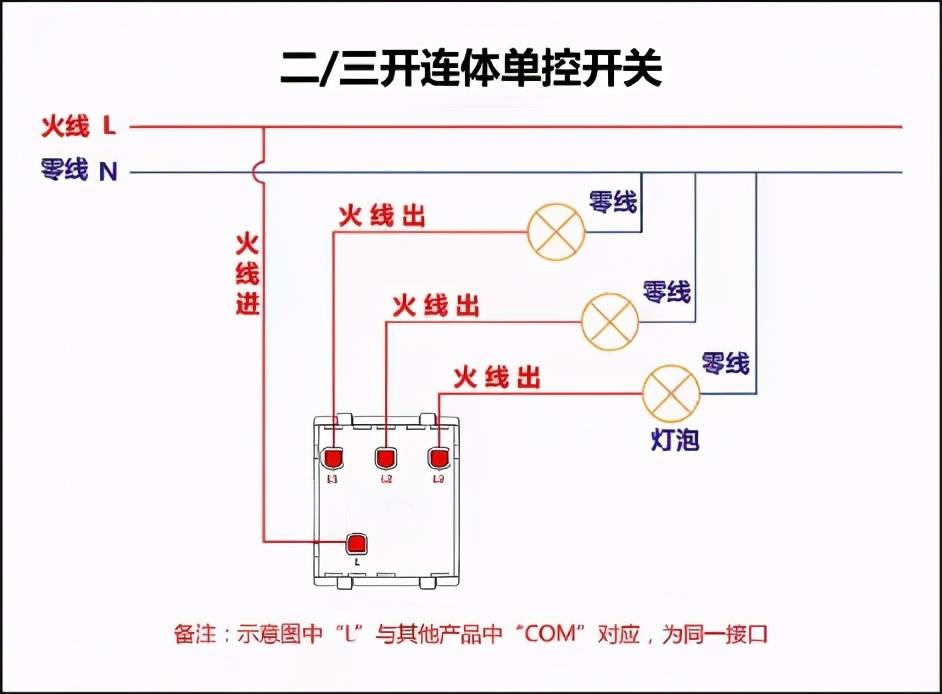

（2）二三连体单控开关接线示意图

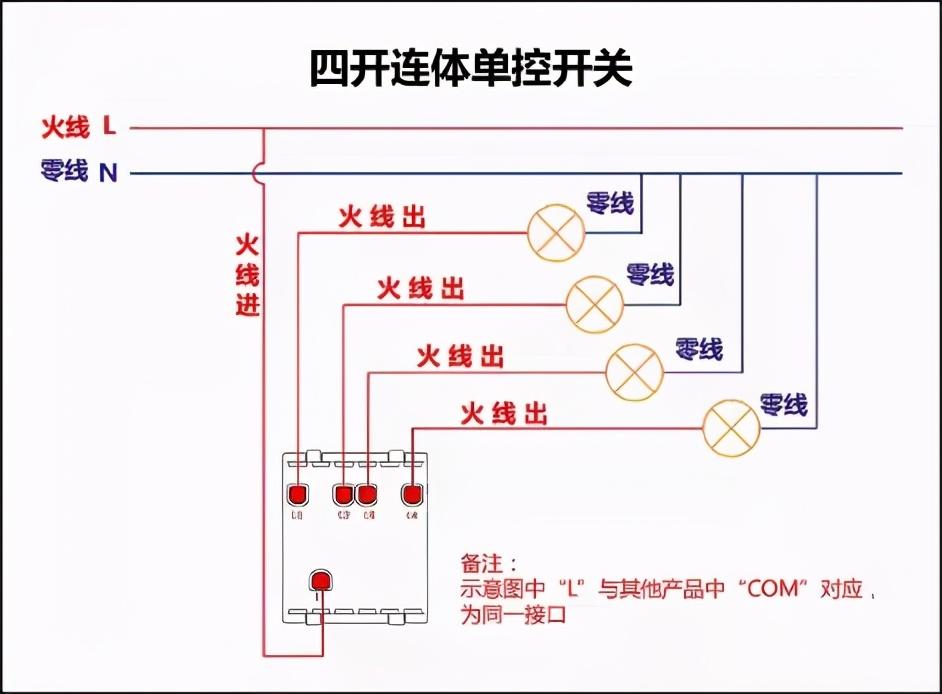

（3）四开连体单控开关接线示意图

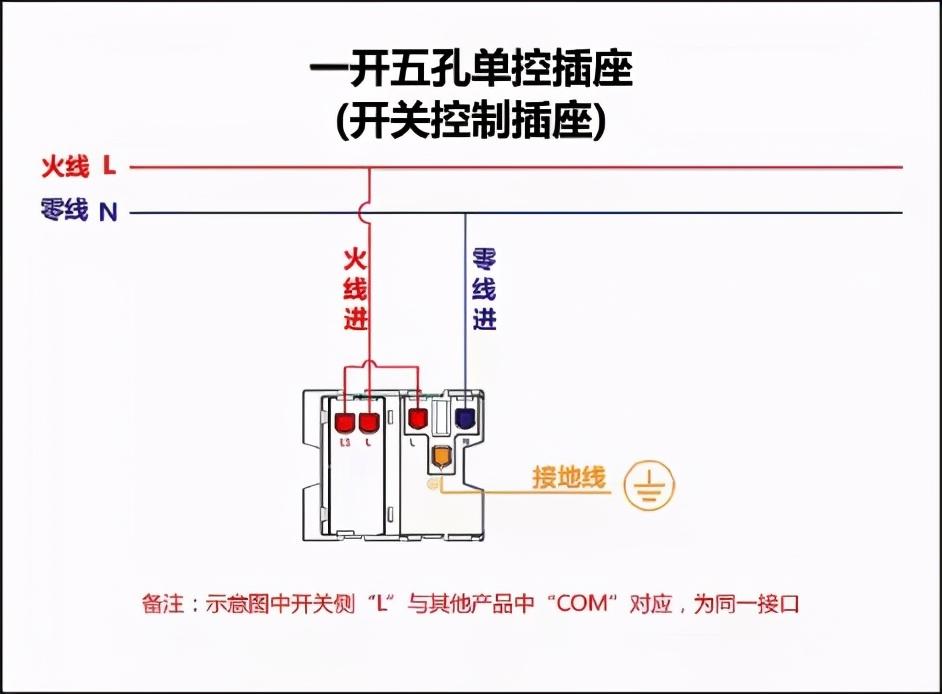

（4）一开五孔单控接线示意图

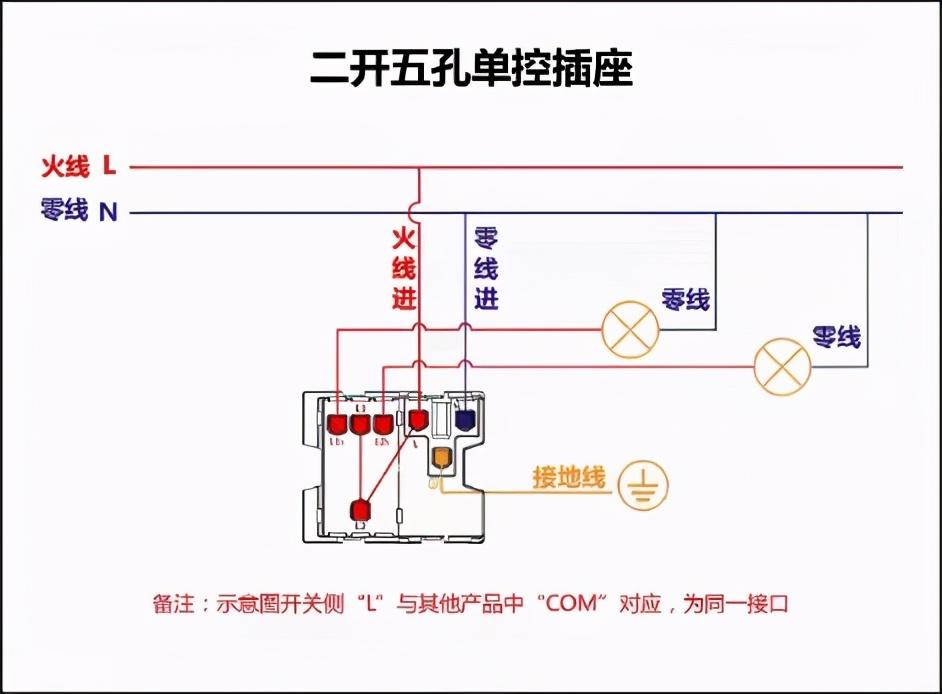

（5）二开五孔单控插座接线示意图

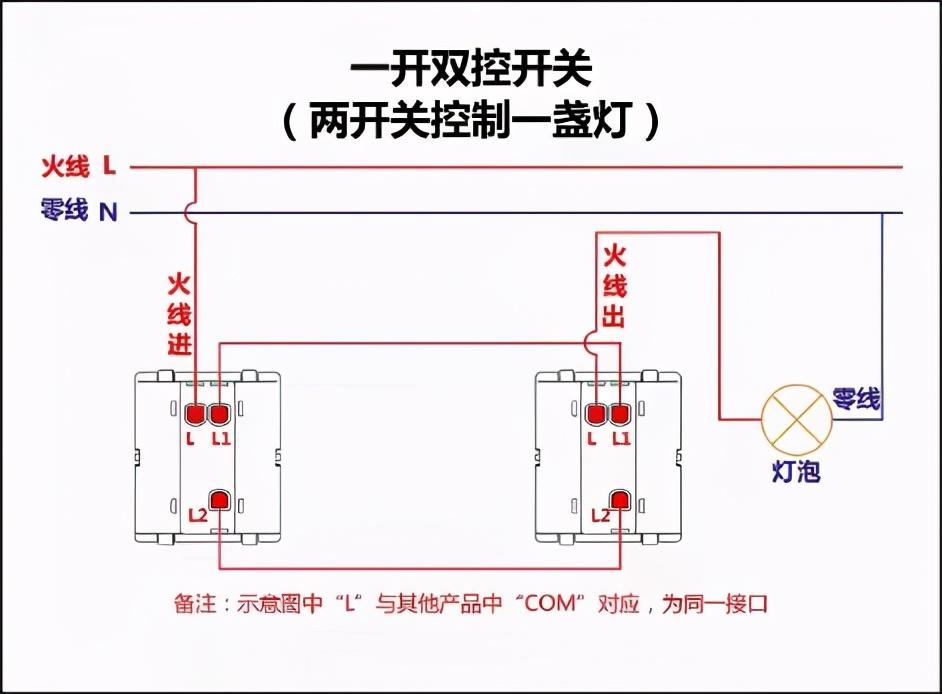

（6）一开双控开关接线示意图

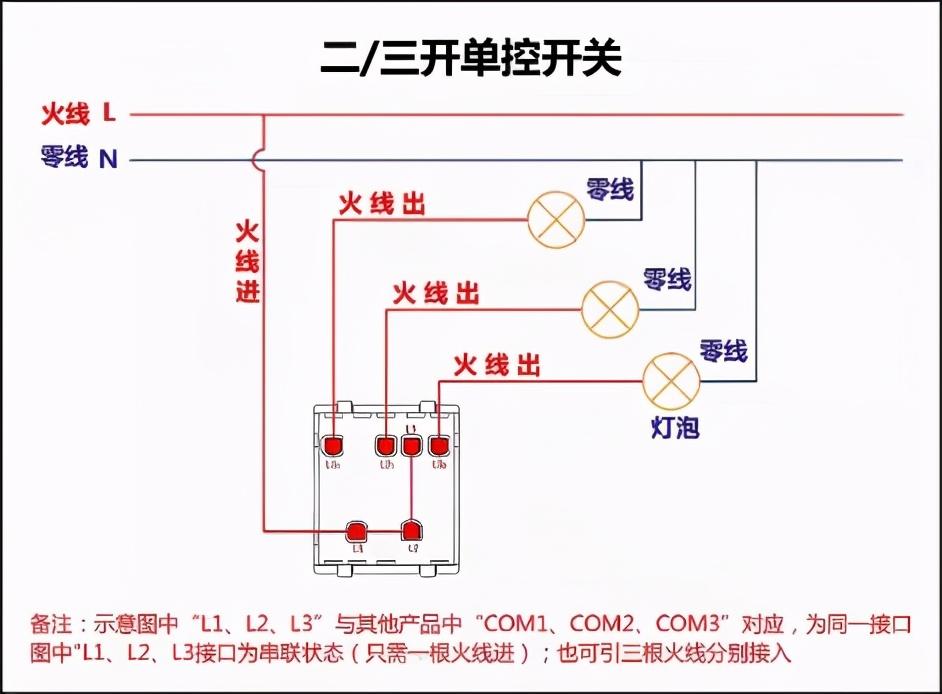

（7）二三单控开关接线示意图
（8）四开单控开关接线示意图

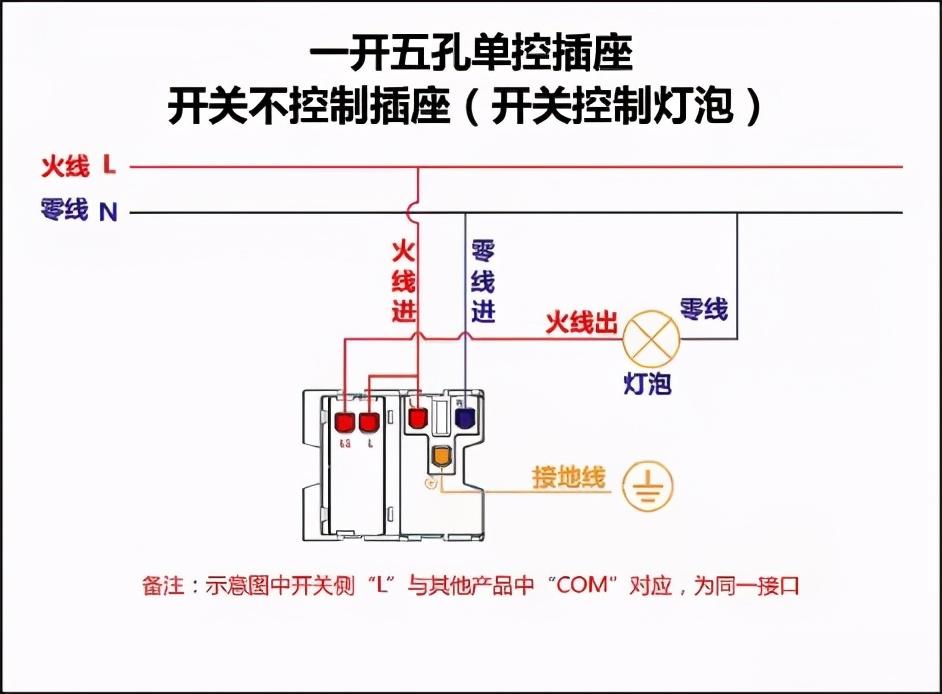

（9）一开五孔单控插座示意图
双控开关
双控开关应用于客厅卧室主灯控制必须延长布线路径，业主需要电路改造费用相应增加，需要特别注意。双控开关有三个接线柱，L、L1和L2。接线时，两个开关的L分别接火线和灯线，两个开关的L1、L2互相连接即可。
这里要注意无论是单控还是双控开关，它们的L都是接火线。另外，双控开关的L1与L1连接，L2与L2连接。
双控开关传统接线法：

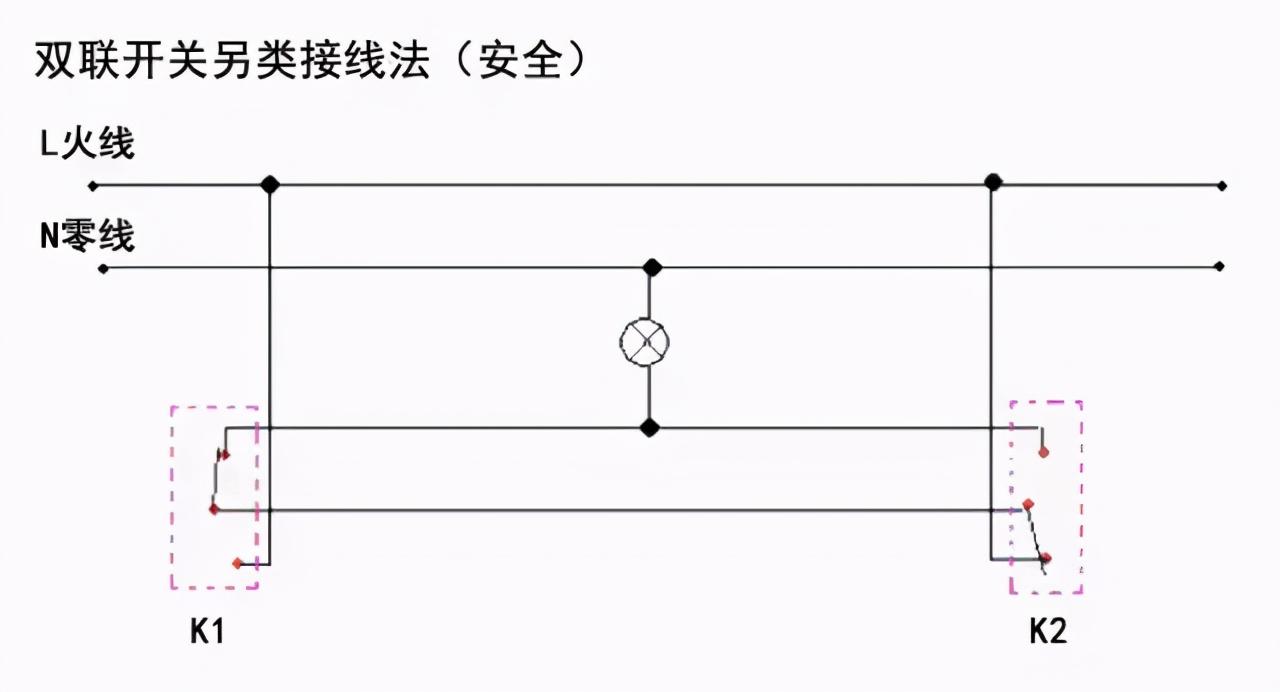

双控开关另类接线法：
这里要注意：
1：双联线中的K1必须直接连接两个双联双控开关的中间接线端；
2:双联线中的K2连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3：两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
电路布线特点：
- 双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
- 两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

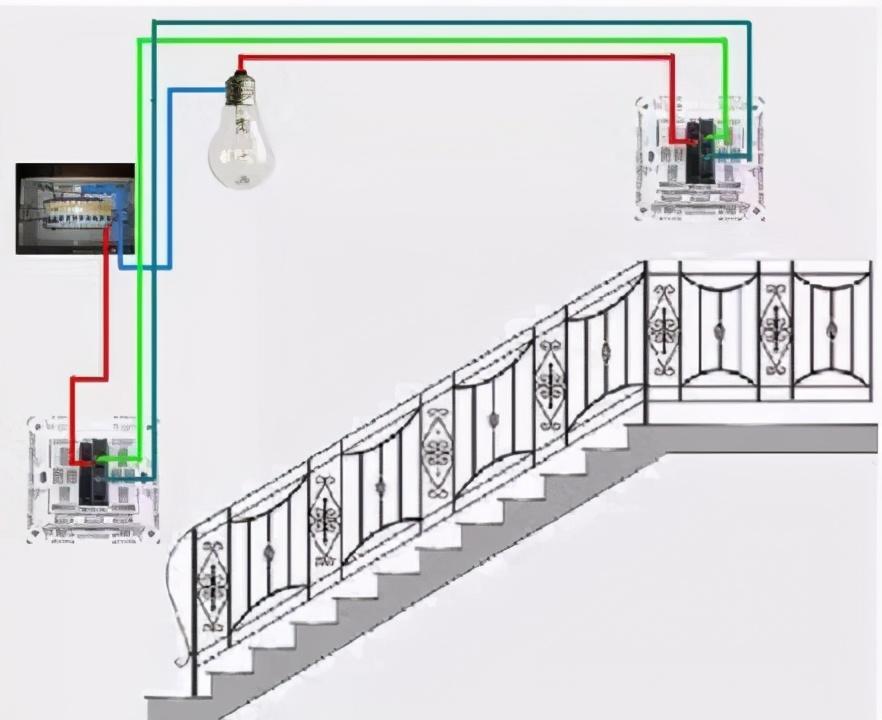

楼梯双控布局
卧室双控布线图
