1、单片机八个灯依次亮的编程：单片机八个流水灯左右依次点亮

操作方法

首先，打开proteus，可以看到界面上方有"库"，点开，在库里选择做实验需要的元件。

如图所示，我们做流水灯实验所需要的元件，就是红色方框里面的元件，一定都要添加进来，要不然实验就做不成功。

接着，我们按照电路原理图，排布好元件，连好线，最后的电路如图所示。

我们把实验代码插入单片机，然后点击界面左下角的开始按钮，就可以运行电路。

如图所示，八个流水灯依次点亮。

2、51单片机学习笔记5 流水灯实现及蜂鸣器控制

一、流水灯

1. 硬件电路

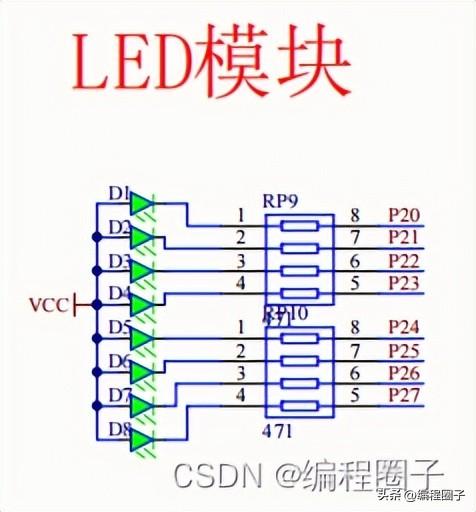

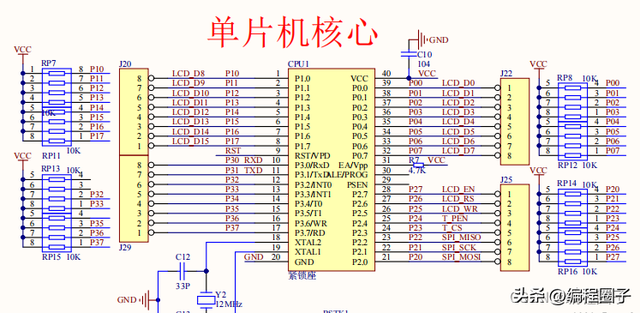

开发板的LED灯连接到GPIO的P2口的P20~P27：

LED采用共阳极接法。这种接法的好处是点亮LED不需要I/O口输出很大功率电流；GPIO在输出低电平时LED亮。

2. 代码实现

（1） 点亮一个LED的基本操作

这里简单给P2口赋值0或1实现GPIO口开关，实际只操作P20端口。由于输出低点平点亮，所以给0x01取反，除了最低位其它位都会变成高电平，效果就是最低位LED亮。

#include "reg52.h"typedef unsigned char u8;typedef unsigned int u16;#define LED_PORTP2void delay_10us(u16 ten_us){while(ten_us--);}void main(){while(1){LED_PORT=~0x00;delay_10us(50000);LED_PORT=~0x01;delay_10us(50000);}}

（2） 使用算术左移实现流水灯

让0x01里的1使用<<先左移到合适位置，然后整体取反，即可以让想要的位置灯亮。

#include "reg52.h"typedef unsigned char u8;typedef unsigned int u16;#define LED_PORTP2void delay_10us(u16 ten_us){while(ten_us--);}void main(){int i=0;while(1){LED_PORT = ~(0x01<7)i=0;delay_10us(50000);}}

（3） 使用库文件左移函数

这里要使用系统intrins.库。下面的循环流水灯使用变量 direction 来表示方法，只占用一个bit即可。
crol与<<最大区别是，左移后溢出部分自动补到最右侧。

#include "reg52.h"#include "intrins.h"typedef unsigned char u8;typedef unsigned int u16;// 宏定义使用P2端口#define LED_PORTP2// ten_us 大约延时10usvoid delay_10us(u16 ten_us){ while(ten_us--);}void main(){int i=0;bit direction=0; while(1){ // LED_PORT = _crol_(0xFE, i);if(direction==0){ i++;if(i>=7){direction=1;i=7;}}else{i--;if(i<0){i=1;direction=0;}} delay_10us(1000*(i+1)); }}

这里延时计算把i值也带进去了，会产生类似跳跃的效果。

二、蜂鸣器

1. 蜂鸣器介绍

来自百度百科的介绍：
蜂鸣器是一种一体化结构的电子讯响器，采用 直流电压 供电，广泛应用于计算机、打印机、复印机、报警器、 电子玩具 、汽车电子设备、电话机、 定时器 等电子产品中作发声器件。 蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示。

主要分类：

• 压电式蜂鸣器（无源蜂鸣器）：使用脉冲信号
• 电磁式蜂鸣器（有源蜂鸣器）：提供电源即可

2. 硬件电路

原理图

蜂鸣器需要30mA左右电流进行驱动，51的I/O口驱动能力比较弱，一般不会直接使用I/O口来驱动蜂鸣器，需要使用放大电路。

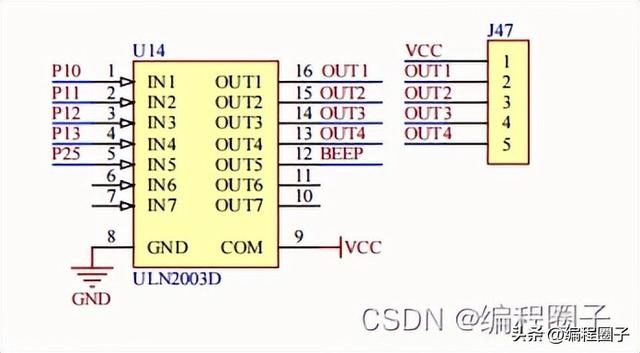

开发板使用了ULN2003D来驱动蜂鸣器，原理图如下：

BEEP接在ULN2003D的12脚，通过单片机的P25来进行控制。

ULN2003

ULN2003是高耐压、大电流复合晶体管阵列，由七个硅NPN 复合晶体管组成。一般采用DIP—16 或SOP—16 塑料封装。ULN2003灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流并行运行。它可以直接驱动继电器等负载；输入5VTTL电平，输出可达500mA/50V。
注意3.3V的高电平也可以直接驱动输入端I/O口。

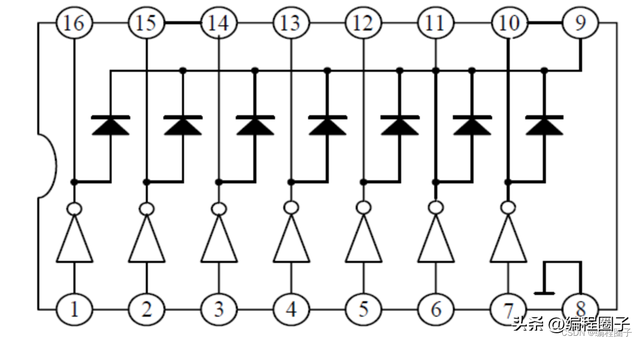

内部结构图：

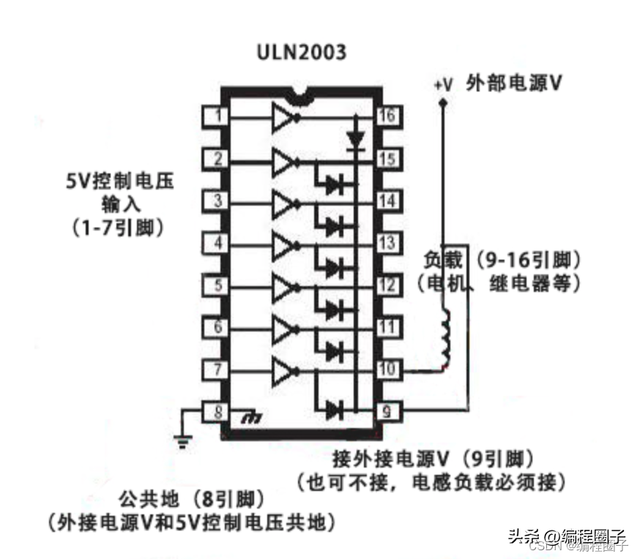

引脚接线图

3. 代码实现

#include sbit BEEP = P2^5;// 蜂鸣器对应管脚void delay(int);// 声明延迟函数void beep(int,int,int);// 声明发声函数void delay(int n){int i,j;for(j=0;j
