关于【常用三极管的管脚定义】，3极管的类型，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、常用三极管的管脚定义
- 2、如何判断三极管的类型，快速分辨三个引脚，这方法书上真没有
1、常用三极管的管脚定义
常用三极管的管脚定义其实也不复杂，来看看小编详细告知大家，希望能帮到有需要的你。
操作方法
常用三极管的三个管脚定义为基极（b），集电极（d），发射极（e）。信号一般通过基极输入被放大输出。
三极管的排列方式分为立式和贴片二种，立式的是半圆平面对着自己从左到右是e、b、c或者e、c、b。贴片的三极管印字面向上的是从左到右是b、c、e。上部管脚为（c)。
基电极的作用是小信号输入，集电极的作用是被放大的信号输出，发射极的作用是电流放大输出。
三极管的各管脚必须加上偏置电路和电源才能正常工作。
2、如何判断三极管的类型，快速分辨三个引脚，这方法书上真没有
在半导体器件中，三极管也是基本原件之一，在电路中同样起着举足轻重的作用，也是电子电路的核心器件。今天我们就来了解一下三极管。
三极管
三极管：全称为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。
具有把微弱信号放大成幅度值较大的电信号的作用，也可以用作无触点开关。
三极管的管脚识别

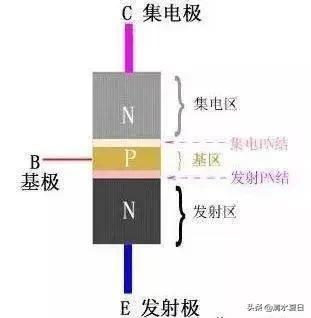

三极管是由两个PN结、三个电极和管壳组成，三个电极分别叫集电极C、发射极E和基极B。

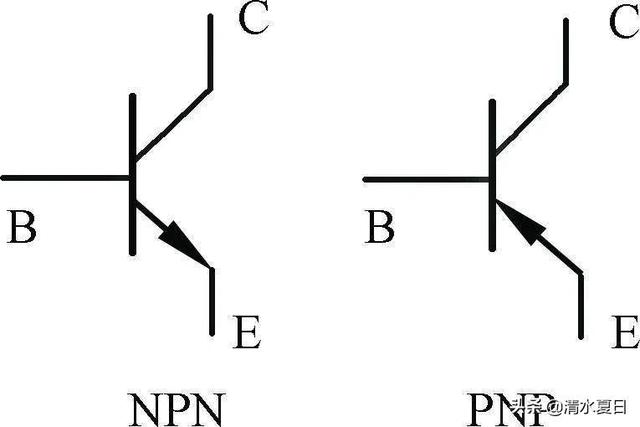

两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，此外三极管又分PNP和NPN型两类。
那么如何识别其管脚呢？其方法如下：

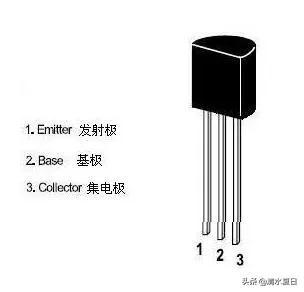

1、将三极管平面正方形的一面面对自己。管脚向下。
2、从左边到右边，对应的三个管脚分别是发射极E、基极B、集电极C。
三极管的测量方法
如果对一个三极管无法区别其管脚极性时，我们可以采取以下方法。
方法一：
第一步：查找其基极
?将万用表的红表笔固定在三极管的一个脚上，用黑表笔分别测量此脚与另外两个脚间的阻值。
?如果测量结果为一次大一次小，再把红表笔换一个脚，如果测量的两次阻值都比较小，则红表笔此时所在的脚就为基极。
?如果是NPN型三极管,用黑表笔参考三极管的一个脚。用红笔笔去测其另外两个脚，当测试的电阻值都很小时，那么黑表笔接触的脚就是三极管的基极。
第二步：查找三极管的集电极
对于NPN型：把万用表调节到1K的电阻档位，黑表笔连接任意一个脚，红表笔，分别测另外的两个脚。如果测得的阻值在10K左右，则黑表笔为基极。然后再用10K电阻档测另外两个脚，阻值大约为1000K左右的则为发射极，另外一个就是集电极了。
对于PNP型:按以上操作反过来即可。
方法二：

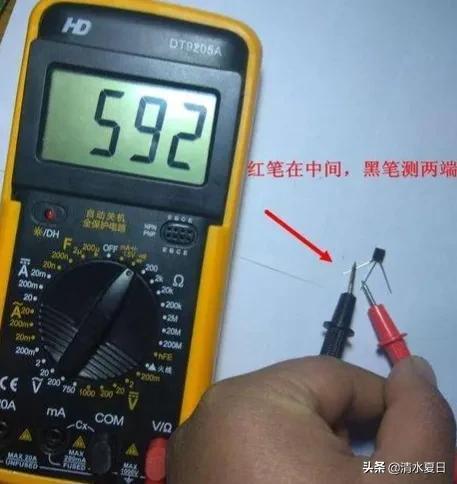

用万用表测试三极管的功能直接测试并区别为NPN还是PNP以及三极管的极性。
将万用表打到hFE档位，将三极管插入对应的测试三极管的三个孔（上图红圈地方）位置。在测试时我们可以多插几次，如果万用表显示的数值为几十或几百，也就是它的电流放大倍数，就可以确定其为NPN型还是PNP型，并根据测量万用表上所标的e、b、c从而确定其极性。

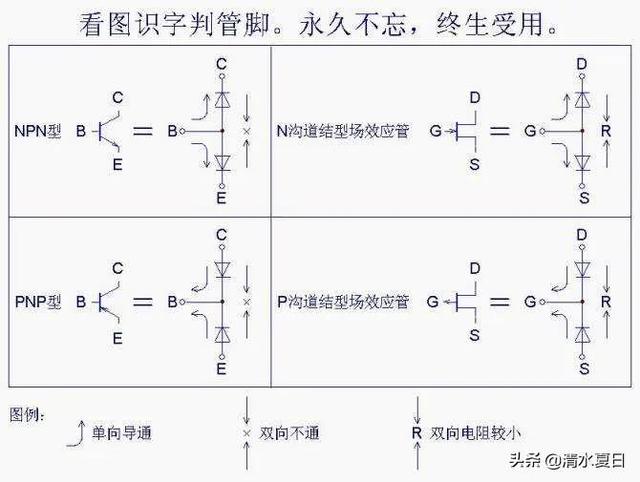

方法三:图示法
根据图示提示，只要记住上边的口诀，即可很快测出三极管极性。

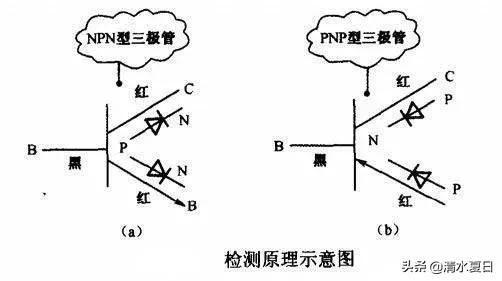

总结:个人认为以上三种方法，方法二直观明了。用其它方法，要掌握三极管be极以及ce极间电阻大小的原理。
本文关键词：二极管管脚定义，3极管的类型。这就是关于《常用三极管的管脚定义，3极管的类型（如何判断三极管的类型）》的所有内容，希望对您能有所帮助！
