关于【cad镜像快捷键】，CAD中的镜像快捷键怎么使用，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad镜像快捷键：CAD中的镜像快捷键怎么使用
- 2、CAD相切、相切、半径的画圆方式与镜像命令的综合应用
1、cad镜像快捷键：CAD中的镜像快捷键怎么使用
镜像是CAD绘图软件中一个常见的功能。镜像的功能是复制一个原始的图形。接下来我为大家介绍如何使用镜像快捷键
工具/材料
CAD绘图工具
操作方法
打开CAD绘图工具，导入或者画出需要复制的图形。
输入【mi】之后，按回车键，鼠标就会显示【选择对象】。然后选择需要复制的图形。
选择好之后鼠标显示【选择对角线】，按下空格键，鼠标会显示【指定镜像的第一点】。
之后在合适的位置点击一下，鼠标会显示【指定镜像的第二点】。选择第二点之后鼠标显示【极轴】。
这时镜像复制已经完成，只需按下确定键就大功告成了。如果要删除源对象的话输入Y按确定就可以删除。
2、CAD相切、相切、半径的画圆方式与镜像命令的综合应用
我们使用CAD软件来绘制这个练习题，这个练习题的难点在于周边的八个同心圆如何确定位置。今天我们主要使用CAD相切、相切、半径的画圆方式结合镜像命令来绘制这一个习题，接着我们用CAD梦想画图软件演示一下操作。

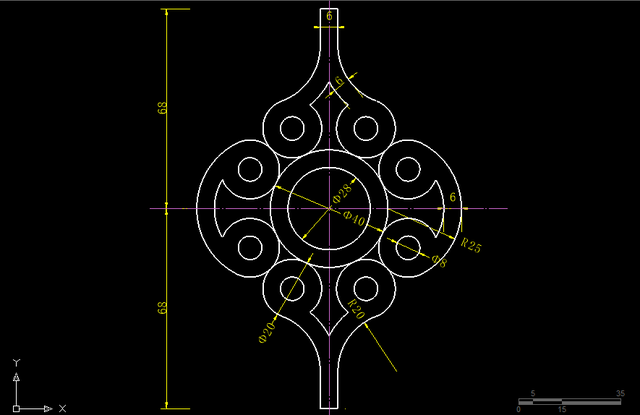

目标图形
操作步骤

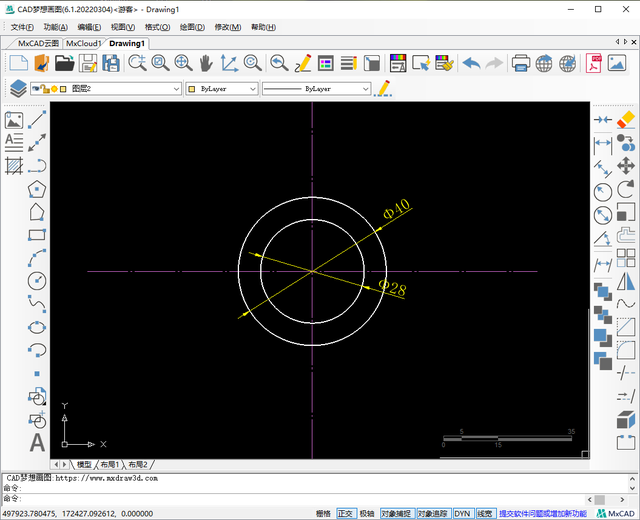

1.首先我们使用CAD直线命令绘制两条十字辅助线，再使用CAD画圆命令，在辅助线交点绘制一个直径为28的圆形，接着在交点处绘制一个直径为40的圆形。
两个圆
2.接着再次使用画圆命令，在直径为40的圆的右象限点为圆心，绘制一个半径为25的圆形。接着使用偏移命令，将绘制的半径为25的圆形向内偏移6的距离。
半径为25的圆形
向内偏移6
3.接下来我们就要使用CAD相切、相切、半径的画圆方式，绘制一个直径为20的圆形。首先在命令行输入画圆命令快捷键“C”，空格后，输入“T”,选择相切、相切、半径，再按下空格。

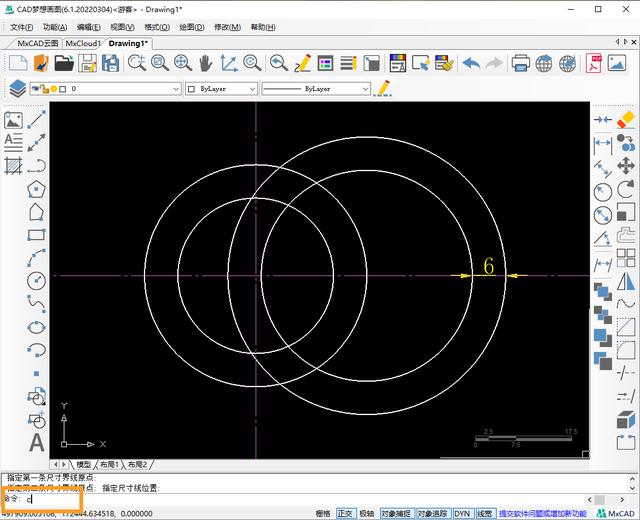

快捷键

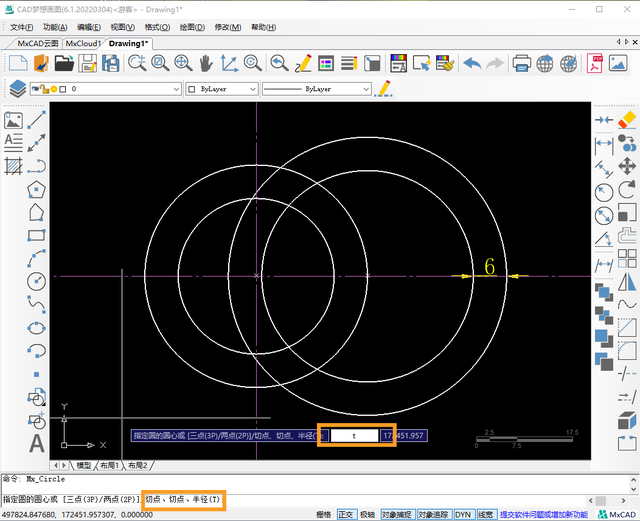

相切相切半径

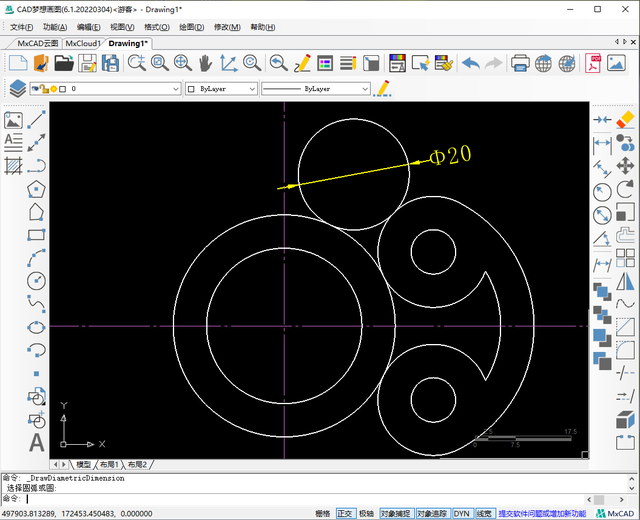

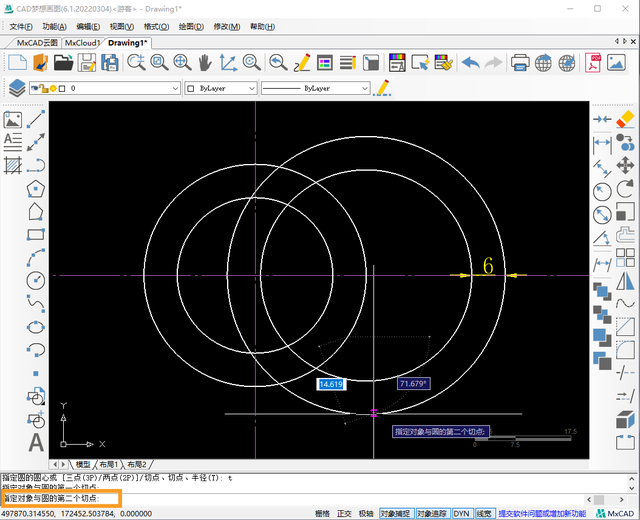

4.根据命令行的提示，指定对象与圆的第一个切点，第二个切点，按下空格，在命令行输入圆的半径为10，空格结束命令。

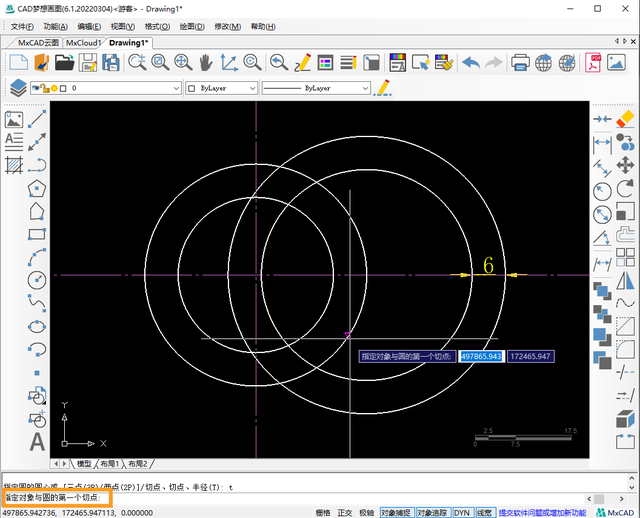

第一个切点
第二个切点
半径
5.相切圆绘制完成后，使用CAD镜像命令，输入命令快捷键“MI”，按下空格键。根据提示选择镜像对象，再次空格，指定横向辅助线的两点为镜像基点，双击空格键，默认保留源对象，镜像命令完成。

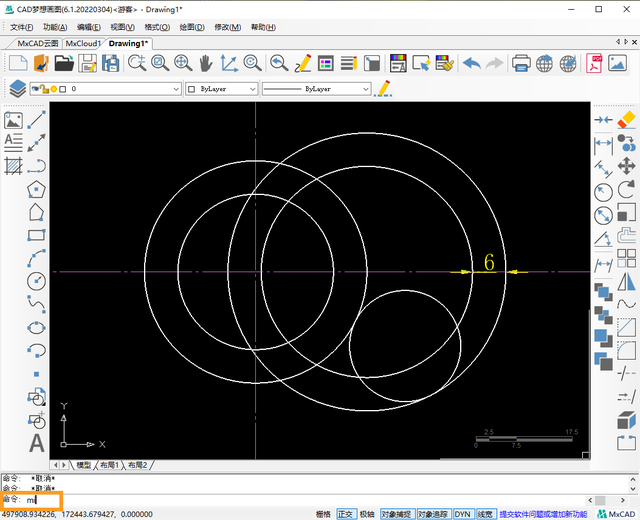

镜像快捷键

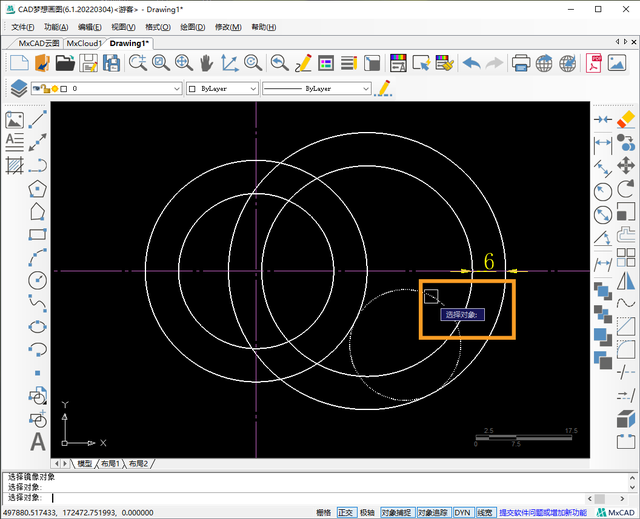

选择对象

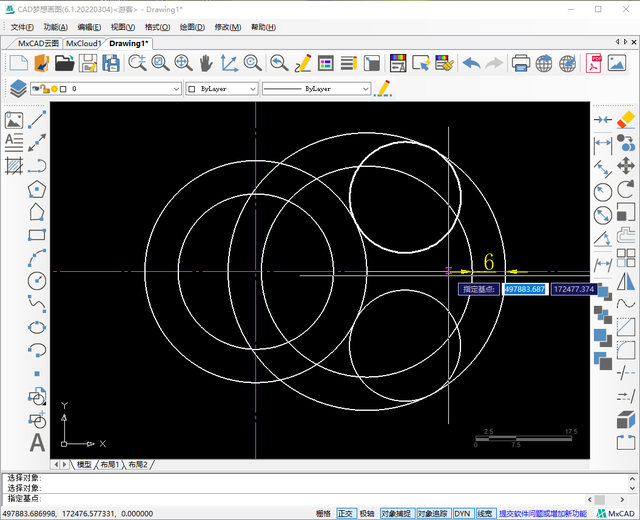

指定镜像基点
命令完成

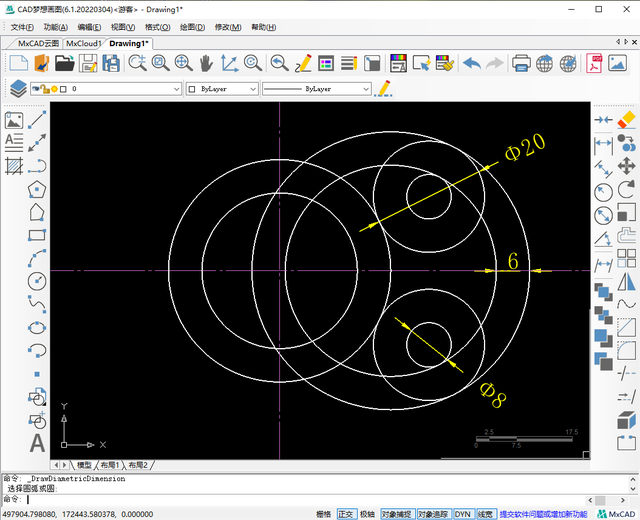

4.接着根据原图，相切圆中间还有一个直径为8的圆形，我们可以捕捉相切圆的圆心，绘制直径为8的圆。也可以使用偏移命令，将相切圆向内偏移6的距离。
直径为8的圆形
5.接着删除多余线段，得到下列图形：

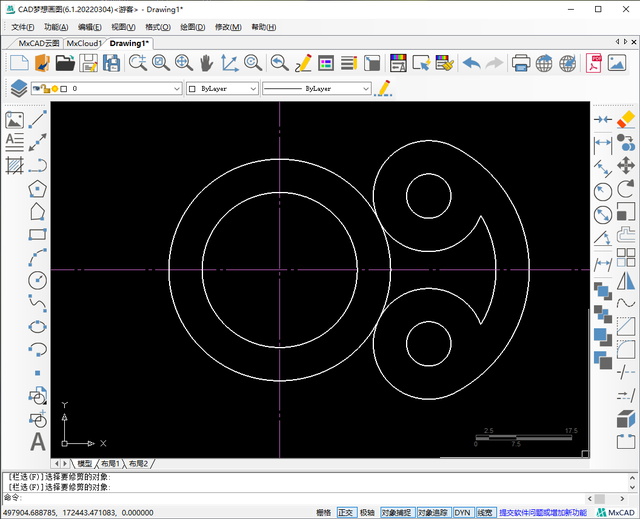

删除效果
6.根据绘制的图形以及原图，我们要继续绘制相切圆，绘制的圆形与直径为40的圆形以及直径为20的圆形相切。得到的相切圆如下图所示：
相切圆形

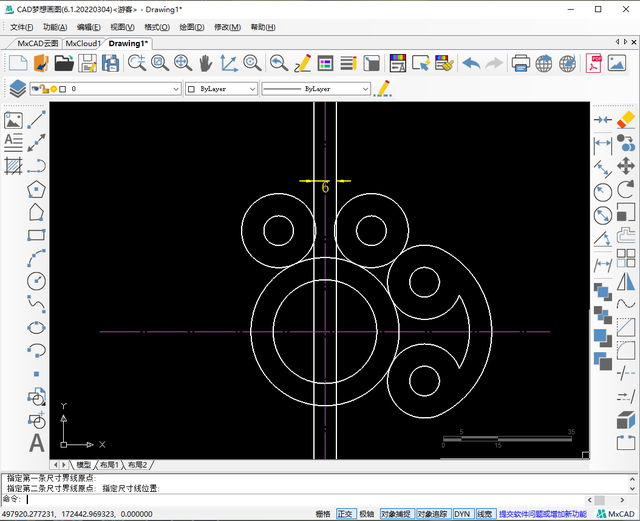

7.接着在绘制的相切圆圆心处绘制一个直径为8的圆形，然后将这一个同心圆镜像于纵向的辅助线。接着将纵向辅助线向两侧各偏移3的距离，在偏移后的线段与两侧的圆形上绘制半径为20的相切圆形。

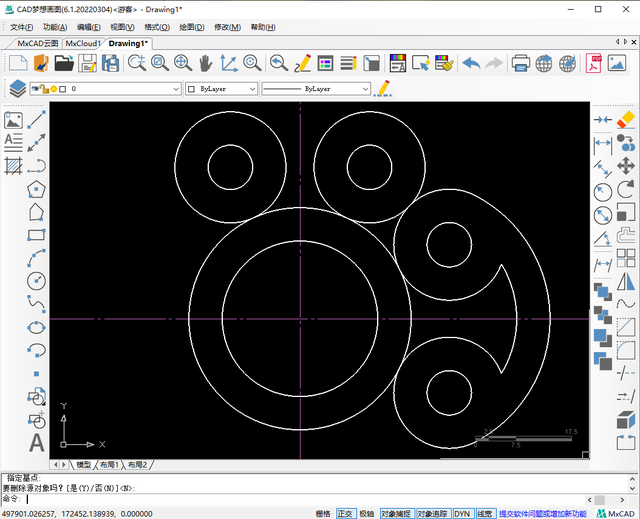

镜像
偏移3的距离

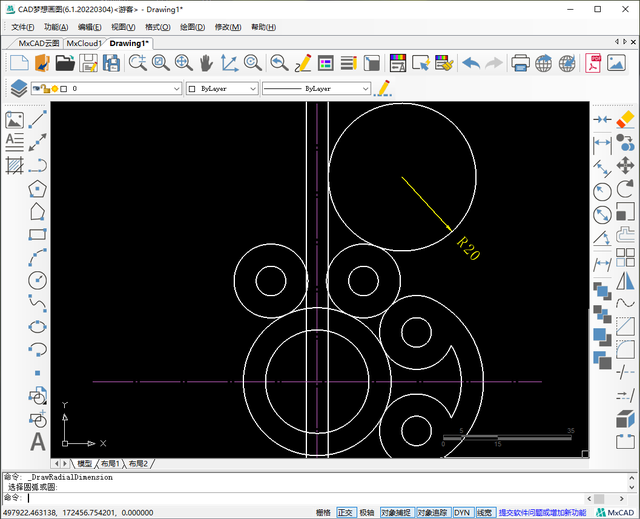

半径为20的相切圆
8.再将圆形向外侧偏移6的距离，并修剪多余的线段，再将留下的两条圆弧镜像于纵向辅助线。然后再次使用CAD修剪命令，修剪多余部分。
圆弧镜像

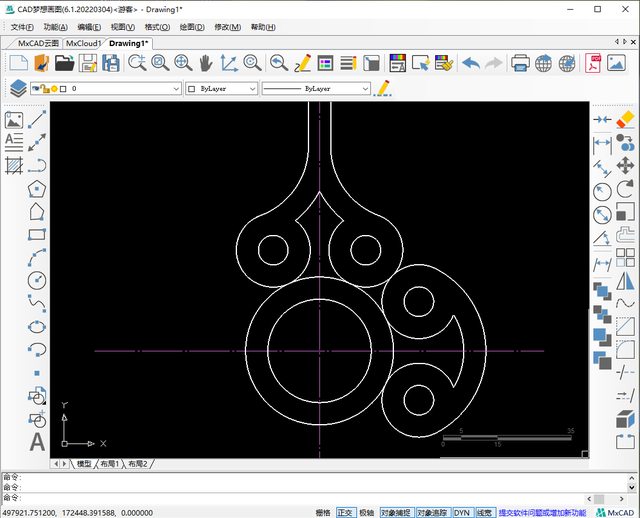

修剪

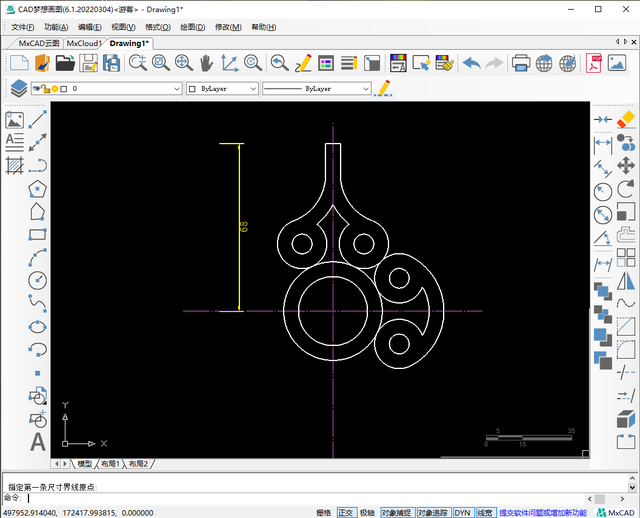

9.修剪完成后再将横向辅助线向上偏移68的距离，并对多余部分进行修剪，最后我们将图形镜像得到最终图案，并进行简单标注。
偏移68的距离
最终
本文关键词：cad镜像的快捷键是哪个键，CAd镜像快捷键，CAD的镜像快捷键，cad镜像的快捷键，cad里面的镜像快捷键。这就是关于《cad镜像快捷键，CAD中的镜像快捷键怎么使用（CAD相切、相切、半径的画圆方式与镜像命令的综合应用）》的所有内容，希望对您能有所帮助！
