关于【vga线怎么接】，VGA线的焊接方法，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、vga线怎么接：VGA线的焊接方法
- 2、VGA连接线接口定义及引线焊接教程
1、vga线怎么接：VGA线的焊接方法

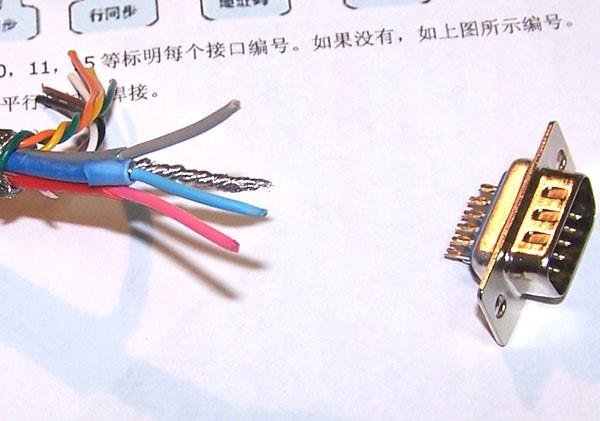

工具/材料
VAG线，VAG接口
操作方法
先看清楚接头上的编号，然后确定每一种编号所对应的颜色。

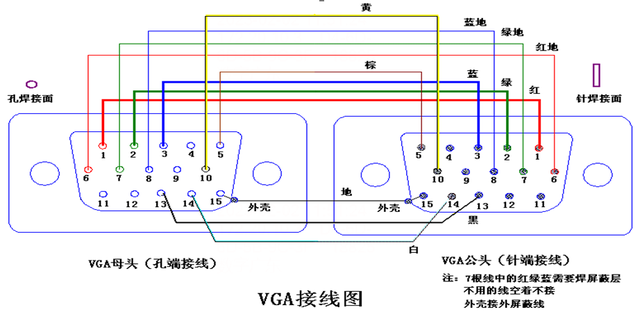

然后就可以开始焊接了，焊接的时候要特别注意需要反过来平行，有6根线的是1.2.3线对，然后连接在接口相应的编号上。
还很重要的是连接同步信号的线对，也就是13，14线对。焊接时要特别注意接线的顺序。
在焊接1.2.3线对的时候，要特别注意加上套管，连接前先检查下两方的线是否完整。然后按照上面介绍的方法把所有的线对连接完整。
然后整个线对就都连接成功了
特别提示
连接时要注意安全哦
2、VGA连接线接口定义及引线焊接教程
前言：
最近事儿君做的多媒体功能插座，含有VGA、HDMI、网口、音频输入等接口，由于穿线时没有穿成品线缆，VGA和HDMI接头需要焊接，那么怎么焊接呢？
正文：
1、VGA结构
接口15根针，其对应接口定义如下，其下图：
1
红基色
2
绿基色
3
蓝基色
4
地址码
5
自测试
6
红地
7
绿地
8
蓝地
9
保留
10
数字地
11
地址码
12
地址码
13
行同步
14
场同步
15
地址码

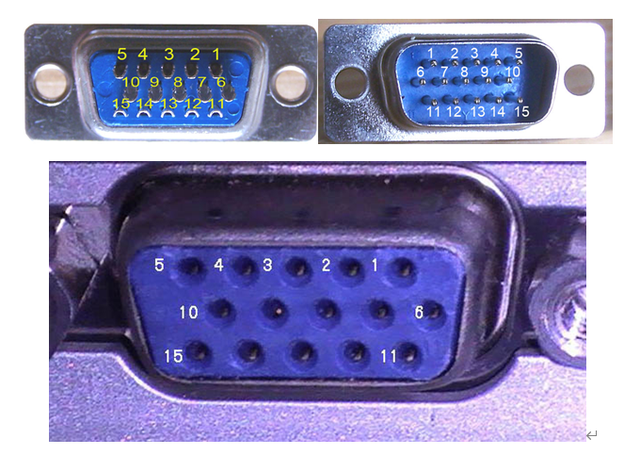

一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号如下图：

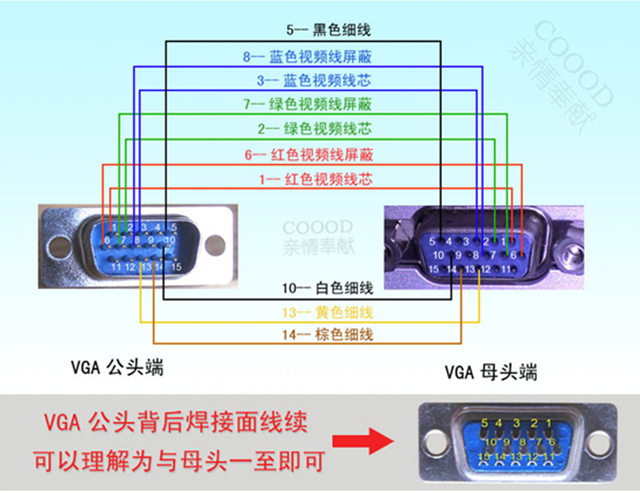

注意，公母头焊接时，须注意将方向平行反过来焊接。

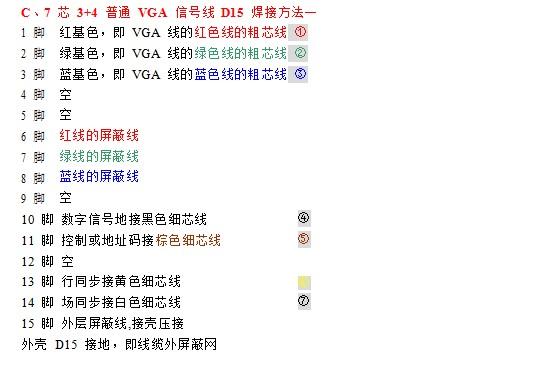

普通VGA线焊接方法如下（D15焊接法）：
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽
D15端壳
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。还有一种非常适用的焊接方法：最简原则是保留基本引脚，保证能传输红绿蓝三基色信号和行场同步信号，就是6、7、8脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽接到 D15 端壳。
2、VGA 常见线规

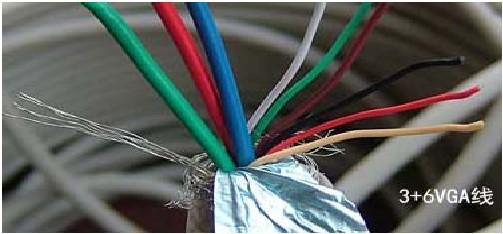

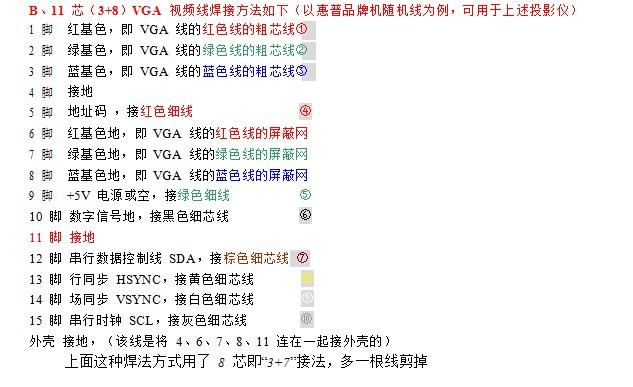

VGA 线分“3+2，3+4，3+6，3+8”等多种规格，“3”表示三根同轴线（粗）：红色、绿
色、蓝色，“6”指六根绝缘导线（细）：棕色、橙色、黑色、白色、黄色、灰色（或红色、
绿色、黑色、白色、黄色、灰色）等。
“3+2 接法”纯平显示器适用，不适用大屏液晶、电视和投影；
“3+4 接法”多数液晶适用，但不适合定位屏幕数据的类型液晶等显示设备，不适用投影；

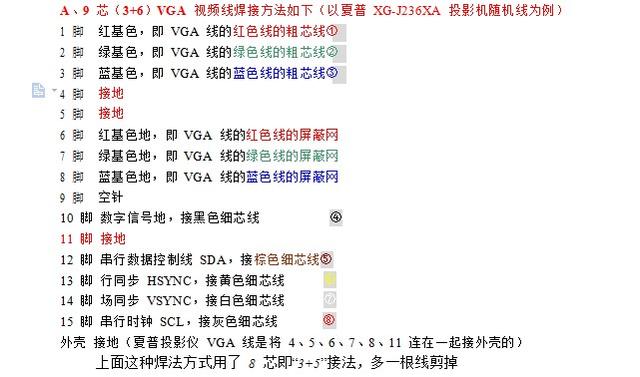

“3+6 接法”适用绝大多数显示设备，适用投影。

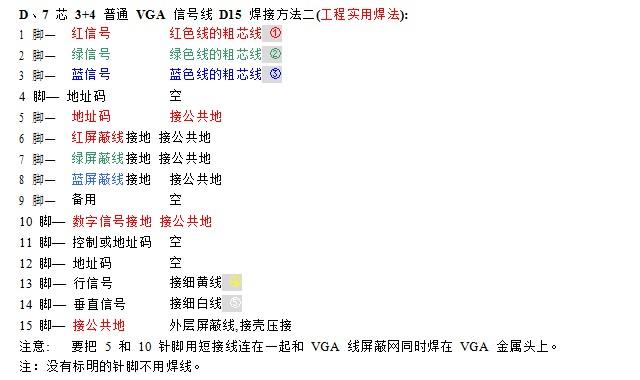

注意:
要把 5 和 10 针脚用短接线连在一起和 VGA 线屏蔽网同时焊在 VGA 金属头上。
注：没有标明的针脚不用焊线。
E、5 芯 3+2VGA 线简易焊接方法（用于老型号机器上）：
就是在 D15 两端的 5-10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到
公共地上； 1 、 2 、 3 脚分别接红、绿、蓝的粗芯线； 13 脚 接黄线； 14 脚接白线； 外
层屏蔽压接到 D15 端壳。
