关于【cad修改标注尺寸数字】，怎么任意修改CAD标注尺寸，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad修改标注尺寸数字：怎么任意修改CAD标注尺寸
- 2、cad教程——CAD中怎么修改标注字体大小
1、cad修改标注尺寸数字：怎么任意修改CAD标注尺寸
有的时候，我们用CAD绘图并不是按照比例画的，所以标注时自动显示的尺寸需要修改一下。下面我就来讲讲怎么任意修改CAD标注尺寸的问题。
操作方法
首先，我们打开一个CAD图形来演示，比如说，我要把图中标注尺寸修改为“100”。
我们先用鼠标单击，选中整个标注。
右键点击，在弹出菜单中选择最下面的“特性”。
向下移动选项框左侧滑块，直到看见“文字替代”，我们输入“100”即可。
关闭选项，就可以看见修改标注后的效果了，如图所示。
2、cad教程——CAD中怎么修改标注字体大小

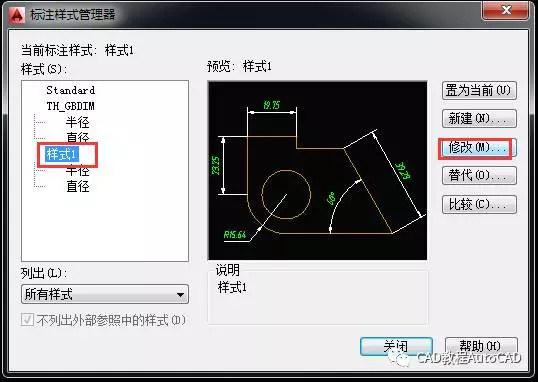

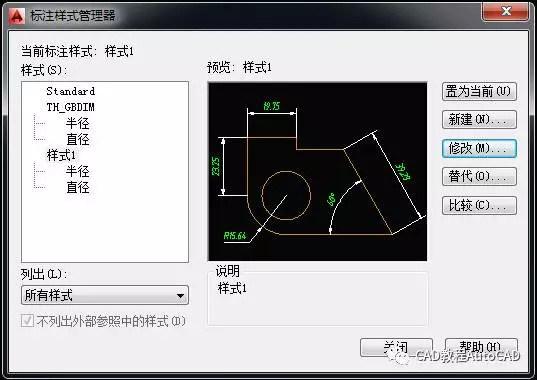

标注样式管理器左侧的样式中选择你需要修改的标注名称。CAD默认的标注有两种：ISO-25和STANDARD,前者是国标，后者是内置。

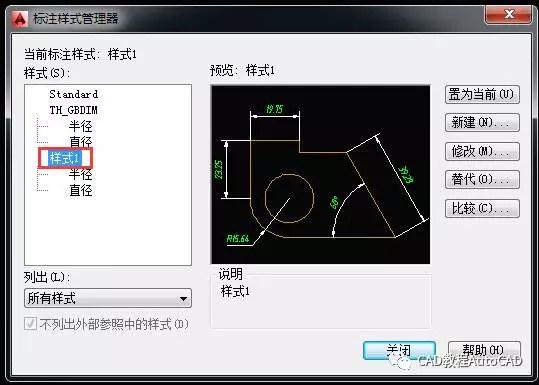

这里我们选择自己新建的一个标注样式“样式1”，点击右侧的“修改”

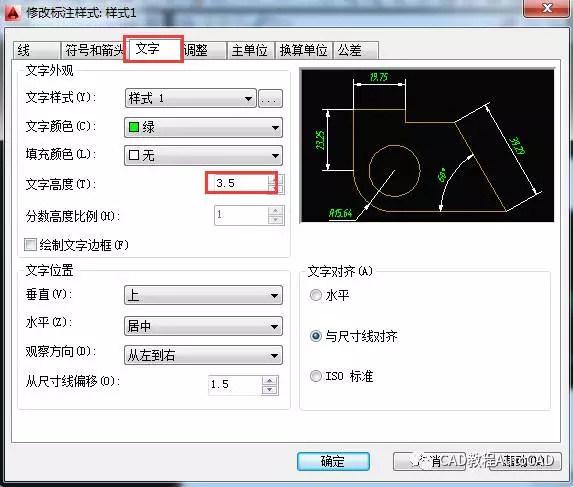

在弹出的对话框中选择字体，在图示位置修改字体高度就可以改变CAD标注。当然前提是在字体样式中设置字体高度为0时此处可以修改字高，如果字体样式中字体高度给了非0的高度则此处为灰色的无法修改，就只能根据使用的文字样式来修改高度。
这里我们把字体高度从3.5改成10，看看修改前后图纸标注的更改效果。
字体高度为3.5时100长线条的长度标注如下
字体高度为10时100长线条的长度标注如下
但是单纯的修改文字的高度修改后文字和箭头大小不成比例，会显得字体大箭头小，临时放大字体可以这样修改。如果需要出正式图就需要如果图纸的比例计算好可以通过标注样式---调整中的全局比例来修改放大的倍数
本文关键词：cad怎么通过修改标注修改尺寸，cad怎么通过标注修改尺寸，怎么任意修改cad标注尺寸，cad如何直接修改标注尺寸，怎么任意修改cad标注尺寸大小。这就是关于《cad修改标注尺寸数字，怎么任意修改CAD标注尺寸（cad教程——CAD中怎么修改标注字体大小）》的所有内容，希望对您能有所帮助！
