整流器的作用是什么，整流器的用途有哪些（电子镇流器的工作原理分析！）

关于【整流器的作用是什么】，整流器的用途有哪些，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、整流器的作用是什么：整流器的用途有哪些
• 2、电子镇流器的工作原理分析！

1、整流器的作用是什么：整流器的用途有哪些

作用是将方向、大小时时在变的交流电，变为方向不变、大小在变的单向脉动电。经过滤波电路、稳压电路，将脉动电变为大小不变的直流电。

在引擎室里的蓄电池(铅酸电池)乃是汽车的唯一的电力供应来源，举凡从灯、冷气、音响…到电子点火装置都是由蓄电池提供电力，这些车上所使用的电器是并接在电池的正负极端。

整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能:第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器;第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用。

整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能:第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器;第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用。

2、电子镇流器的工作原理分析！

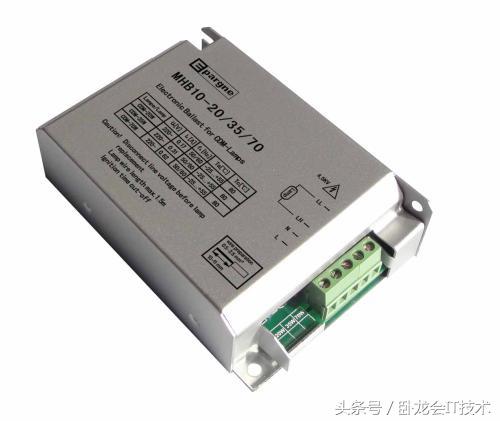

荧光灯镇流器有电感式镇流器和电子式镇流器。电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。

电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。

一、典型电路组成

典型的电压馈电半桥式逆变电路如图所示。

图中BR及C1构成整流滤波电路。R1、C2及VD2构成半桥逆变器的启动电路。开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。

二、工作原理

在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。电流随VT2导通程度的变化而变化。

同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。极性是各绕组同名端为负。T1c上的感应电势使得VT2基极的电位进一步升高。V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。V12导通后。C2将通过VD1和VT2放电。、

T1c、T1b的感应电势逐渐减小至零。VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。

与VT2情况相同，正反馈又使得VT1迅速退出饱和变为截止状态。VT2由截止跃变为饱和导通状态。如此周而复始，VT1和V12轮流导通，流过C5的电流方向不断改变。由C5、L1及灯丝组成的LC网络发生串联谐振。C5两端产生高压脉冲，施加到灯管上，使灯点燃。灯点燃后L1起到了限流的作用。

本文关键词：整流器的用途有哪些种类，整流器的用途有哪些呢，整流器有什么用，整流器的种类及作用，整流器是做什么用的。这就是关于《整流器的作用是什么，整流器的用途有哪些（电子镇流器的工作原理分析！）》的所有内容，希望对您能有所帮助！
