关于【cad怎么画箭头】，CAD怎么画箭头，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、CAD怎么画箭头？（简单画法）
- 2、如何在CAD中随意画箭头
1、CAD怎么画箭头？（简单画法）
CAD是工程人必会的软件之一，有时候我们需要在图纸中标记一个箭头，怎么画箭头呢？我们今天讲解一下。
工具/材料
CAD软件
操作方法
打开cad软件，设置为“正交”。
命令窗口输入“pl”，按回车键。
点指定一个起点。
输入“w”命令，点击回车键。
输入“20”，点击两次回车键。
指定下一点。
命令栏输入“w”，再输入“100”，点击回车。
命令栏输入“w”，再输入“0”，点击回车。
拖拽至一定位置，点击鼠标左键。箭头完成！
2、如何在CAD中随意画箭头
在autoCAD中，我们经常用到尺寸标注，但是如何随意的给一个位置加上一个箭头的注释，像标注尺寸一样标注文字内容，并把它指向我们需要标注的位置，这里有个小技巧，可以让我们方便的做出箭头。

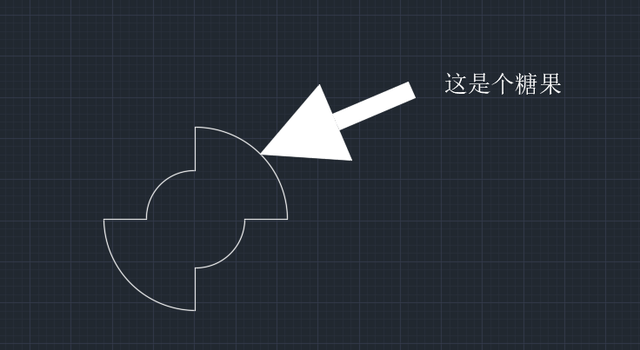

箭头举例

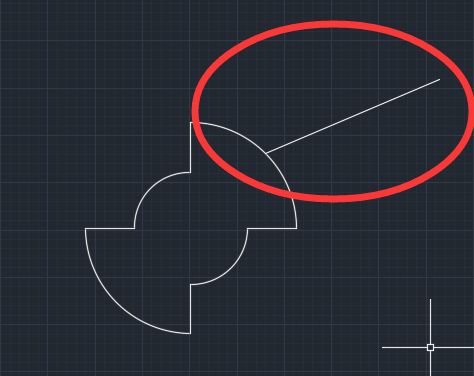

首先我们要先确定箭头的指向，就是从哪里指到哪里。有时候我们箭头有比较高的要求，并不是与坐标轴垂直的，那么我们就得提前规划好箭头的起点和终点，还有箭头从哪里开始变成三角状，我们可以提前画好直线。（PS：不会画直线的下次再说，我也是醉了……）
箭头要用到多段线指令，我们可以选取工具栏或者直接输入命令PL，调出多段线指令。然后选取提前画好的剪头起点位置。这时候不要急于去点选箭头的终点，不要选终点！不要选终点！不要选终点！话说你要点了还是撤销重来吧……
然后在键盘上输入W，（W是英文wide的缩写，就是宽度的意思）。输入我们要画的剪头的粗直线部分的宽度。

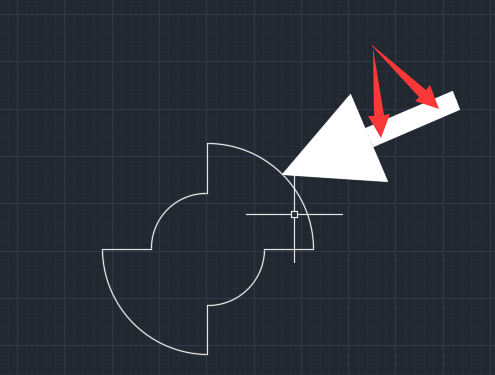

箭头直线部分宽度
然后再点一下回车，然后再点一遍回车。请注意，要点两次回车。
这时候我们在图上选择粗直线部分结束的地方，这个我们一开始画细直线的时候已经画出来了。这时候你会发现，我们的剪头已经出现了一段粗直线：
粗直线绘制完成
如果你现在拿着鼠标晃晃，还会有一样的粗虚线出现，老铁们都明白啥意思了，如果再点一下就又会出来一段粗直线，你如果需要画折线的话现在就可以上手了，或者刚开始画的不够长，那么我们就可以再沿着箭头的方向再点点了。在这里我们就到这里，先不点。
现在再输入W，再输入一个值，这个值是三角尖对应的底边的宽度：
输入宽度
然后回车，再输入0，然后回车。这个时候，我们移动一下鼠标，我们会看到一个浅色的三角形，胜利在望了。我们最好只需要把箭头尖在图纸上选择提前设想好的位置，好啦，我们的箭头大功告成了。
各位观众，输入W以后再输入的值其实就是多段线的宽度，但是多段线要有个起点和终点的宽度，我们输入的回车就是默认使用上一次输入的宽度值，利用不断改变宽度值我们还可以画出更丰富的图形组合，大家可以试着改改~~
本文关键词：cad怎么画箭头线，中望cad怎么画箭头，cad怎么画箭头标注，cad怎么画箭头，cad怎么画箭头快捷键。这就是关于《cad怎么画箭头，CAD怎么画箭头（如何在CAD中随意画箭头）》的所有内容，希望对您能有所帮助！
