1、cad新建图层：怎么新建CAD图层，如何新建CAD图层

CAD制图过程中，经常要添加多个图层。下面我就来讲讲如何新建CAD图层。

操作方法

首先，我们打开CAD经典界面。

点击“格式”菜单，在下拉菜单中选择“图层”。

出现“图层特性管理器”面板，如图所示，我们在图中右侧栏空白处右键点击一下，弹出菜单，选择“新建图层”。

则新建的“图层1”就添加到右侧栏里了，效果如下图所示。编辑时要关闭图层，只需要点击图中标记处的灯泡按钮，灯泡亮时表示图层打开，暗时表示关闭。图示操作将关闭图层“0”。

2、1.4.3讲述CAD创建与管理图层

在绘制机械图样时，需要用不同线型和图线的宽度来表达机件的结构形状。CAD是通过图层控制线型、线宽、颜色等内容的，因此绘制图形前，应该根据国家制图标准创建必须的图层。

1.命令输入的方法

★从下拉菜单执行格式☞图层命令。

★单击“图层”工具栏的“图层特性管理器”按钮（像三本书叠一起标志）。

★在命令行中输入Layer，按回车键。

2.命令的操作

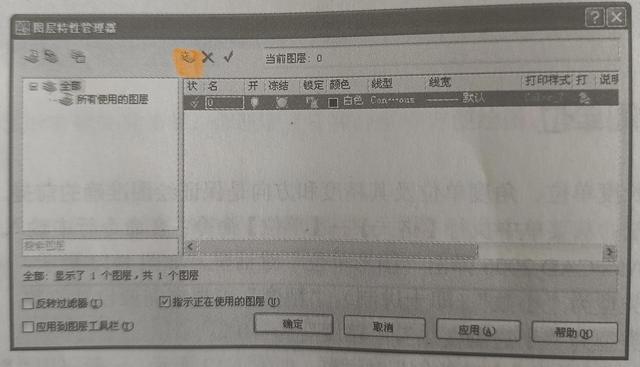

输入命令后，弹出“图层特性管理器”对话框，如图1.1所示。

图1.1图层特性管理器对话框

创建新图层

操作步骤如下:

1. 单击“图层特性管理器”对话框中的“新建图层”按钮，CAD会创建名称为“图层1”的新图层，此时可输入新的名称，按回车键确定。
2. 连续单击“”新建图层”按钮，创建需要的层数。
3. 选中图层后，再用鼠标单击所选图层的名称，使图层名称处于可编辑状态，输入新的名称，按回车键，可为图层重新命名。给新建的图层命名，例如:粗实线、细实线、虚线、点画线等。

管理图层

管理图层包括设置图层颜色、图层线型、图层线宽度、删除图层等内容。

操作步骤如下:

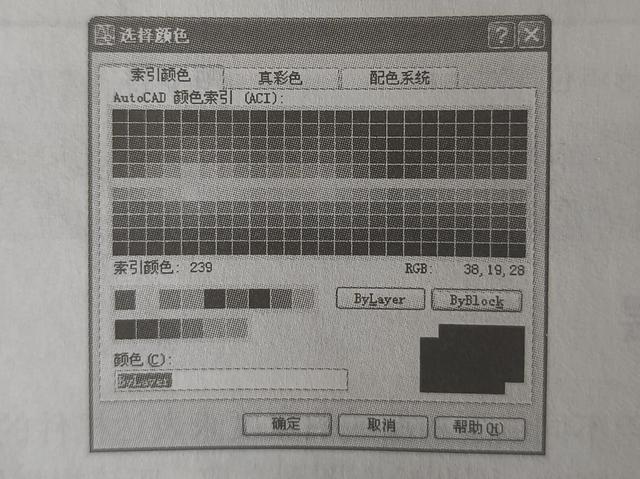

1. 在“图层特性管理器”对话框中，选择要设置颜色的图层，单击所选图层的“颜色图块”，弹出“选择颜色”的对话框，如图1.2所示。

图1.2选择颜色对话框

2. 在“选择颜色”对话框中，选择所需的颜色，然后单击“确定”按钮，所选图层的颜色变成了选定的颜色。

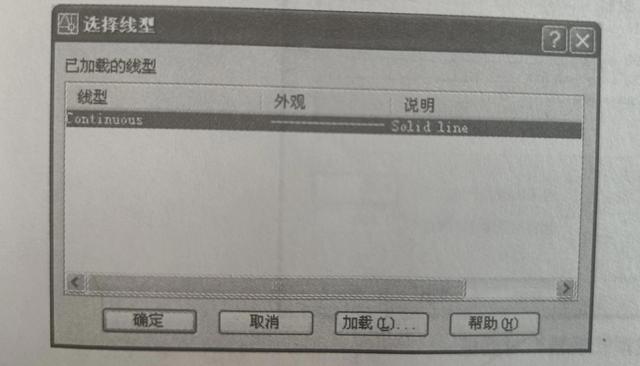

3. 在“图层特性管理器”对话框中，选择要设置线型的图层，单击所选图层的“线型”按钮，弹出“选择线型”对话框，如图1.3所示。

图1.3选择线型对话框

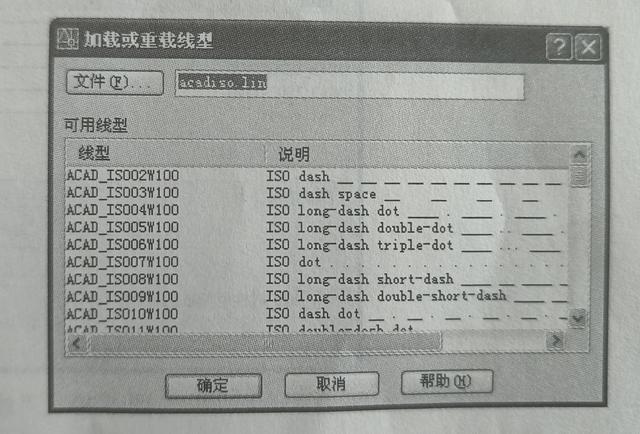

4. 在“选择线型”对话框中。单击加载按钮，弹出“加载或重载线型”对话框，如图1.4所示。

图1.4加载或重载线型对话框

5. 在“加载或重载线型”对话框中，选择所需的线型。单击“确定”按钮，返回“选择线型”对话框。
6. 在“”选择线型”对话框中，选择加载的线型，单击“确定”按钮，返回“图层特性管理器”对话框，所选图层的线型变为选择的线型。

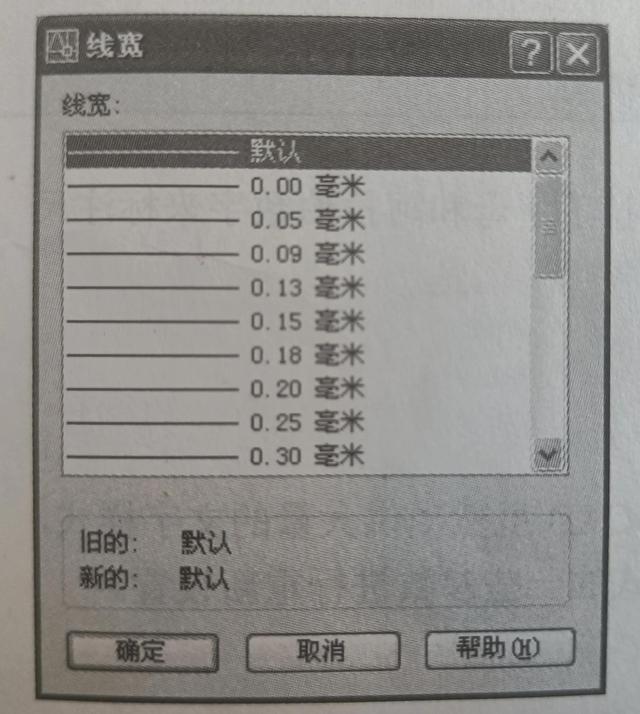

7. 在“”图层特性管理器”对话框中，选择要设置线宽的图层，单击所选图层的“线宽”按钮，弹出“线宽”对话框，如图1.5所示。

线宽对话框

8. 在“线宽”对话框中，选择所需的线宽单击“确定”按钮，所选图层的线宽以成为所选择的线宽。

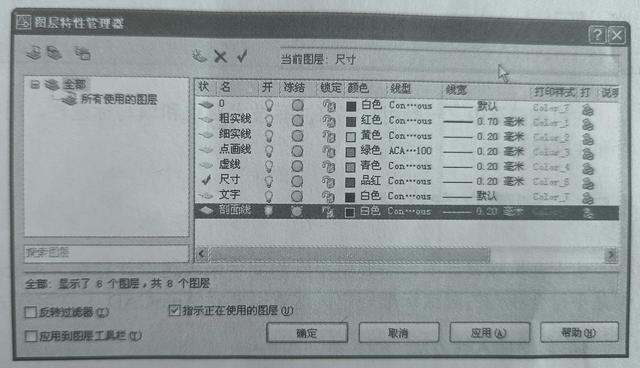

9. 在“图层特性管理器”对话框中，我们还可以单击“删除图层”按钮✘，清理没有用的图层。设置完成后，“图层特性管理器”对话框显示如图1.6所示。

图1.6设置完毕的图层

10. 选中一个图层后。单击“”设为当前”按钮✔，可将该图层设置为当前进行操作的图层。

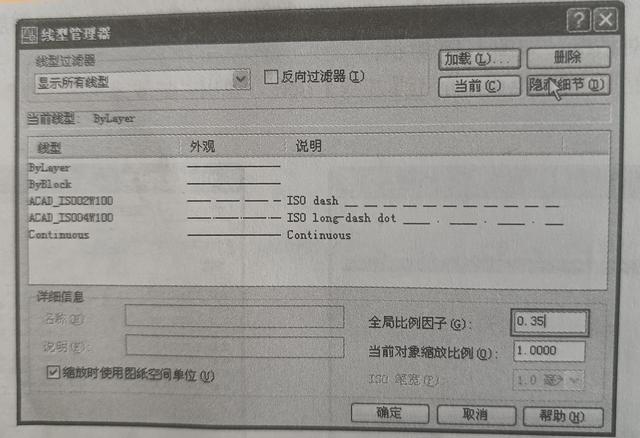

11. 从菜单儿中执行格式☞线型命令，弹出“线型管理器”对话框，在该对话框中设置“全局比例因子”为“0.35”，如图1.7所示。

图1.7线型管理器对话框

*建议选择线型:

★点划线:ACAD-ISO04W100

★虚线:ACAD-ISO02W100

★双点划线:ACAD-ISO05W100

*建议线宽:

★粗线:0.7mm

★细线:0.2mm

希望能够帮助有需要的人，作者手以酸哈哈。
