关于【空调的组成结构：挂式空调外部结构】，空调的组成结构，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、壁挂式空调器安装步骤概括
- 2、空调的组成结构：挂式空调外部结构
1、壁挂式空调器安装步骤概括
一、室内机的安装步骤:

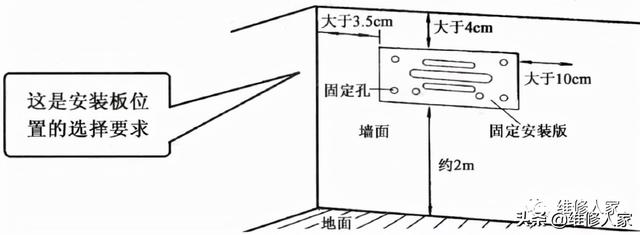

1、选择好安装位置后，固定安装板。

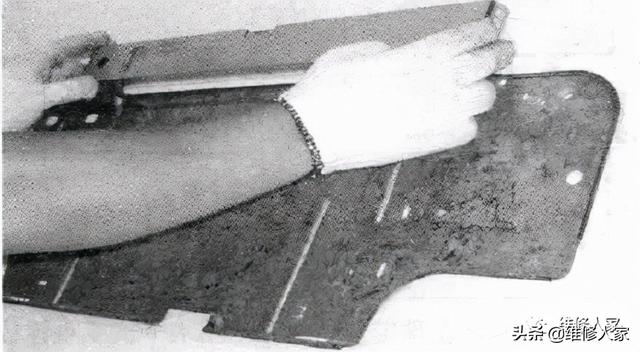

将室内机背面的安装板取下，并把它放在预先选择好的安装位置上。放置安装板时，要用水平仪或重锤使它保持水平，并留足与房顶、 左右墙壁之间的距离，以利于空气的循环。用铅笔或螺丝刀在墙上做好固定孔的位置记号。
2、在安装板确定的固定孔位置用电锤钻好固定孔。
在孔内插入塑料胀管，用自攻螺钉将安装板固定在墙壁上。固定孔不得少于4个，以便更好地承重和固定室内机。最后还要用水平仪或重锤再次确认安装板是否水平，如果未水平，必须重新调整，直至水平为止。
3、用电锤或水钻钻过墙孔。
钻孔时应尽量避开布有线缆、装有其他物体或质地过硬的墙壁。孔内侧应高于外侧0. 5 -1cm以便排水。从室内机侧面出管的过墙孔，应该略低于室内机下侧。
4、过墙孔钻好后，放入穿墙保护管。
保护管的长度应与墙壁厚度相等或略长。装穿墙保护管是为了避免空调器的连接导线与墙体内的金属接触，或防止老鼠从空心墙体进入室内。

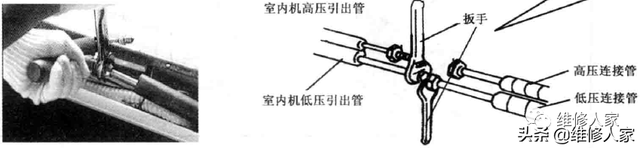

5、安装连接配管。
根据安装板和过墙孔的位置调整好室内机引出管的方向和位置，然后连接室内机引出管与连接配管。连接管对接时，应先将接头的锥面、喇叭口擦拭干 净，在喇叭口内和接头螺纹处抹上少量冷冻机油。一根连接管的锥面对准另一根连接管的喇叭口，先用手将接头螺母拧紧，再用两个活动扳手同时配合拧紧。切记不要只用一个扳手拧螺母，这样会造成连接管与接头焊接处开裂。

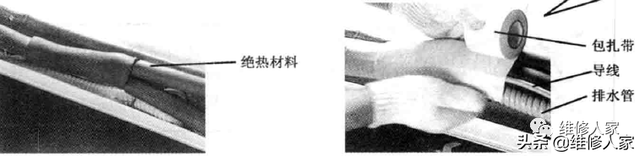

6、用绝热材料和包扎带包扎连接管、电源线和信号线。
包扎时，电源线、信号线在上侧，连接管在中间，排水管在下侧。当需要加长排水管时，加长部分的排水管应套在原有排水管的外面，以免漏水。排水管接口要用胶水密封。包扎时先不要包扎连接管接头处，以备检漏。
7、悬挂室内机。
将包扎好的连接管、线穿入过墙孔，注意不要碰到连接管的喇叭 口，不要让墙体的泥沙进入连接管内。将室内机挂到安装板上，并检査悬挂是否牢固。最后，用水平仪或重锤将室内机调整水平。
二、室外机的安装步骤:
1、用膨胀螺栓固定安装支架。
墙体较薄或强度不够时，应该用长螺栓穿墙固定。螺栓要加防松垫圈，以防螺栓松动或坠落。安装支架的固定螺栓不得少于6个，直径不得小于10mm,固定后的安装支架，应能承受人与机器总重量4倍的重量，并保持水平。

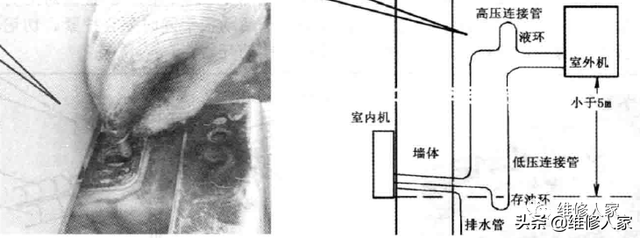

2、将室外机用直径为10mm的螺栓固定在支架上。
螺栓要由上向下穿，并加防松垫圈。固定后，要检査室外机是否水平。如室外机安装在高于室内机的地方，则高压连接 管和低压连接管应该分别设置液环和存油环，室内、外机高低差应小于5m。

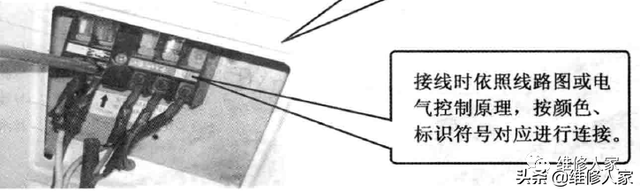

3、连接电源线及信号线。
拆开室外机的接线盒，根据室内机接线盒及室外机接线盒中配对的编号，连接好电源线及信号线。连接线加长时，不应将原线剪断连接，应更换新的符合使用标准的连接线。变频空调必须使用机器本身自带的信号线，不得随意加长或更换。

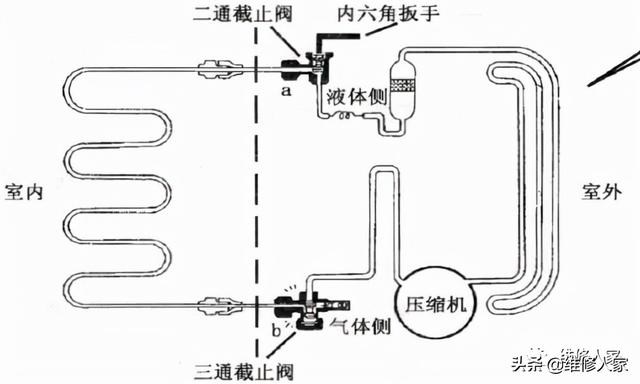

4、连接配管，并利用室外机自带的制冷剂排挤出室内机和连接管中的空气。
参照 下面的示意图，旋紧a处的接头螺母，然后把b处的接头螺母旋松一圈左右，让其处于泄漏状态。将二通截止阀用内六角扳手打开约5秒，向室内机和连接管充入制冷剂， 把空气从b接头螺母处排挤出去。然后关闭截止阀，并迅速旋紧b处的接头螺母。
注意：现环保制冷剂一定要抽真空。a、b螺母都旋紧，不开阀，用真空泵从三通阀的加氟口抽真空，将铜管内的空气抽干净。正常抽30分钟左右。
5、把两个截止阀都完全打开。
注意，如果截止阀打启不完全，会造成空调器系统部分堵塞，影响制冷制热效果。
6、用肥皂水或检漏仪对各处接口检漏。
检漏时每处停留时间不得少于3分钟。
注意：夏季要在停机状态下检漏；冬季要在制热状态下检漏。保证无泄漏后，打开面板， 在蒸发器上注入一些水，观察排水是否顺畅。
7、再次确认电源是否良好，接线有无错误，确认无误后通电试运行。
试运行时仔细按产品使用说明书，逐项检查通风、制冷、制热的效果。一般夏天当室内气温髙达20℃以上时，可开制冷模式；冬天当室内气温低于15℃ （单冷式空调器在20℃以下） 时，可开制热模式；如果室内温度高低不明显，可开强制制冷模式，至少要试运行30分钟以上。
通电试运行时，用温度计测量室内机进出风温差，如果制冷时温差在8℃以 上，制热时温差在15℃以上，一般认为安装是成功的。
8、整理完工。
将连接管重新进行整形，连接管弯角半径要大于10cm，弯管时不得将连接管弯折压扁，整形后每隔1.5m用管卡固定连接管，以防在机器工作时产生噪声。安装结束后，用胶泥密封过墙孔，防止空气异物进入室内。
2、空调的组成结构：挂式空调外部结构
壁挂空调也就是人们经常见到的家用空调，也叫做挂壁式分体空调。虽然壁挂空调看上去非常简单，只有室内机和室外机两个，但是它的内部结构也是非常复杂的。那么到底壁挂空调外部结构是怎么样的呢？
挂式空调室内机组成部分
挂式空调的室内机组主要由换热器、贯流风扇及电动机、自动风向系统、排水系统等组成。
在室内机组当中，换热器的作用主要是用来冷却或者是加热室内空气的。风扇和电动机是让室内的空气形成一个循环状态，对于以往的空调风扇来说，如今壁挂空调的贯流风扇增加了不少的叶片数，转速低，可以保证噪音的分贝降到最低，不会影响人们的生活。
排水系统的作用就更为强大了，当空调在制冷的过程中，换热器会产生冷凝水，这个冷凝水就需要通过排水系统排到室外的去。
挂式空调室外机组成部分
挂式空调的室外机组包含的组件就更多了，主要包括全封闭式压缩机、室外换热器、四通换向阀、毛细管、轴流风扇及电动机等
空调的室外机容量比较小，还需要配备这么多的元件，因此室外机一般都是单个风扇来解决散热的问题，不像大型的柜式空调，就必须配备两个风扇，才能加大空气的循环量。另外，室外机内部的四通换向阀，主要是抽真空和加制冷剂的作用，压缩机工作将制冷剂压缩成液体，然后通过管道进入室内的换热器，完成制冷和供暖的任务。
在室外机组侧面管路上有两个阀，一个是两通阀和室内机的液管(细的一种)连接，另一个是三通阀和室内机的气管(粗的一种)连接，三通阀中有一个维修口可以抽真空和加制冷剂。
由于分体挂壁式家用空调器的制冷量一般在1860～4300w之间，容量小，故其室外机组均为单个风扇类型。对于制冷量较大的分体式空调器，如柜式空调器，其室外机组的空气循环系统一般采用双风扇形式，以加大空气循环量。
本文关键词：空调的主要结构，空调的组成结构简图，空调的组成结构图解，空调的结构组成部分，空调的组成结构和各部分作用。这就是关于《空调的组成结构：挂式空调外部结构，空调的组成结构（壁挂式空调器安装步骤概括）》的所有内容，希望对您能有所帮助！
