关于【cad一次性全部标注尺寸】，CAD快速标注怎么用，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad一次性全部标注尺寸：CAD快速标注怎么用？如何一次标注多个尺寸
- 2、很久没看到过这么详细介绍了：CAD建筑尺寸标注大全
1、cad一次性全部标注尺寸：CAD快速标注怎么用？如何一次标注多个尺寸
CAD制图过程中，对图形尺寸进行标注是经常要用到的操作之一。那么如何进行快速标注，如何一次标注多个尺寸呢？下面我来演示一下吧！
操作方法
首先，我们打开CAD，如图所示，找到一个图形进行快速标注的演示。
点击“标注”，下拉菜单中选择“快速标注”。
屏幕上出现提示，“选择要标注的几何图形”，我们用鼠标把全部图形选中，选中之后组成图形的线变成虚线。
右键点击一下表示确认（或者回车），屏幕上接下来要求指定标注线的位置，我们把鼠标移动到合适位置点击一下即可。
这样，多个标注就同时出现了，我们要是需要修改单个标注的话，只要右键点击，选择“特性”，就可以对单个标注进行修改了。
同样，点击“快速标注”，选中整个图形之后，鼠标往左右移动指定标注线，就能进行纵向的一次性标注，效果如图所示。
2、很久没看到过这么详细介绍了：CAD建筑尺寸标注大全

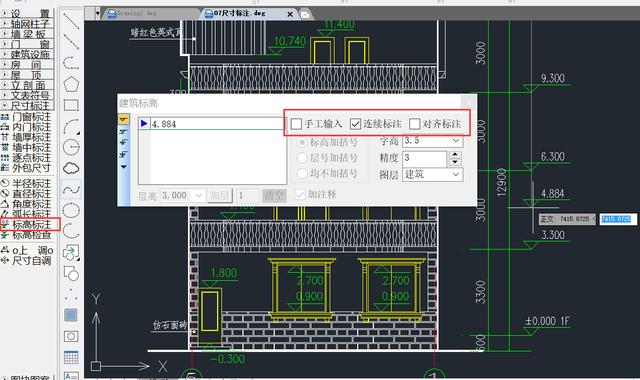

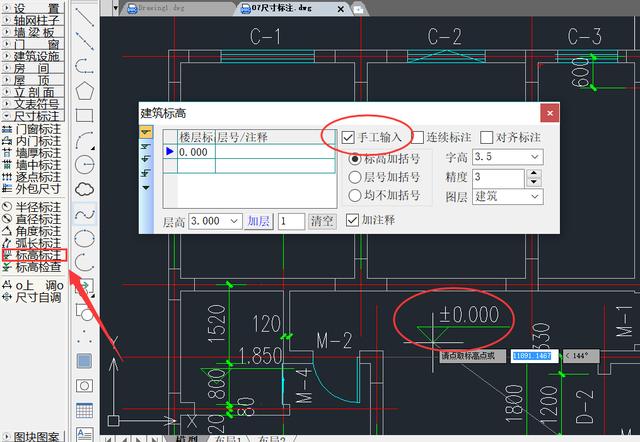

标注立面标高时，不需要使用传统的方法计算一层层的高度然后依次标注，也可以使用“标高标注”来完成此操作。点击标高标注弹出建筑标高的浮动窗口后，勾选“连续标注”，将首层的标高±0.001F插入至图纸指定位置，然后将“对齐标注”进行勾选，此时就会根据首层自动计算向上楼层的层高，直接将对应层数的标高放置到图纸上即可。同时，也可以将“对齐标注”取消勾选，就可以在图纸中任意地方插入标高尺寸。
二、右键标注编辑

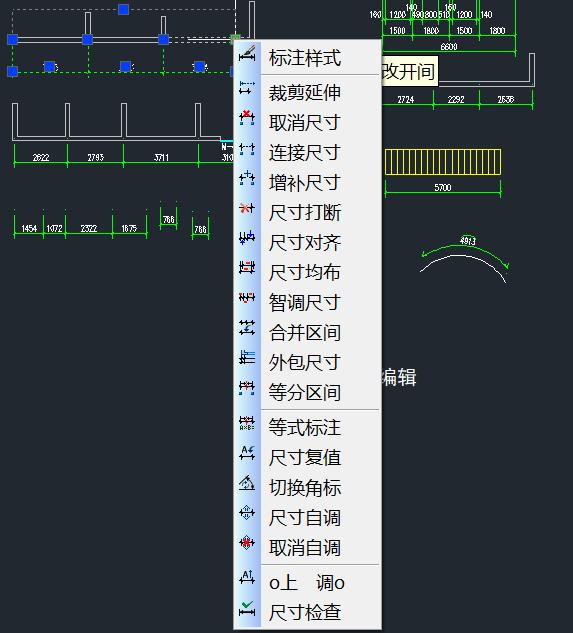

在标注完成之后，若发现地方需要进行修改，我们可以直接点击鼠标右键，有专门针对标注的修改菜单来完成相对应的操作。
1、裁剪延伸

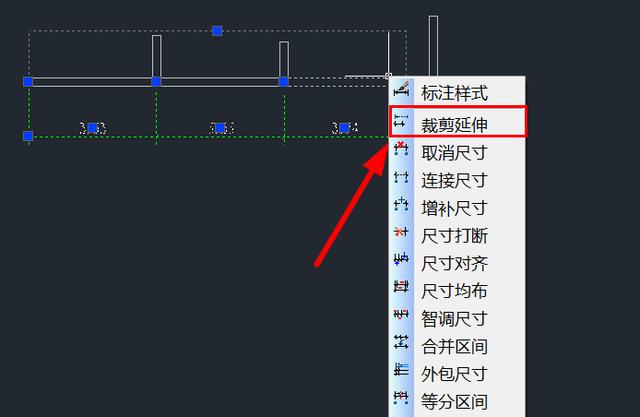

若在标注完成之后，发现标注不准确，需要裁剪掉或者是需要延伸到指定的端点，我们可以点选标注之后点击鼠标右键，调出标注修改菜单，点击“裁剪延伸”，选取标注正确要对应的基点，点击标注尺寸线，即标注线就会自动进行校正完成。
2、取消尺寸
在已经完成的标注中，想单独取消某一部分的标注，若是常规的全选炸开，则会破坏这个标注的属性，这是不合适的。设计师在使用时，可以在点击标注之后，右键调出标注编辑菜单之后点击“取消尺寸”，然后再点选要删除的标注段即可，这样既不会破坏整个标注的属性，也不需要重新再绘制一次。
3、连接尺寸
本文关键词：cad快速看图怎么标注数字，cad快速看图怎么标注文字，如何使用cad快速标注，cad快速标注命令，cad快速标注。这就是关于《cad一次性全部标注尺寸，CAD快速标注怎么用（很久没看到过这么详细介绍了）》的所有内容，希望对您能有所帮助！
