1、在天正暖通中如何画一根管道
对于初学天正暖通软件的朋友，画一根暖通管道，是一切复杂管网的基础；本篇经验就是以简单直观的方式，让初学者快速掌握如何画一根暖通管道。
工具/材料
CAD
天正暖通
操作方法
打开天正暖通软件，如下图所示
点击“采暖”，如下图所示
点击“采暖管线”，如下图所示
打开墙体“采暖管线”编辑界面，依次选择自己需要的“管线类型”、“标高”、“管径”、“等标高管线交叉”，如下图所示
然后直接在绘图区绘制管线，如下图所示
管线绘制完成后，如下图所示
在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后可以直观的看到自己绘制的管道，如下图所示
最后，可以改变一下“视觉样式”，看一下自己绘制的管道；在“受约束的动态观察模式”下，点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
2、环艺实操天正给水系统
上一期，简单讲述了下给水管道该如何布置。
这期咱们来讲一讲系统图方面的知识。

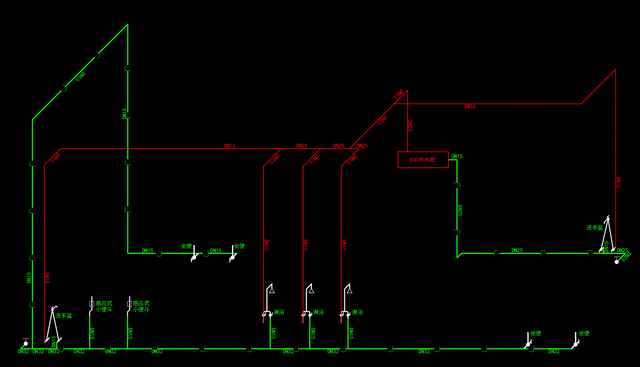

给水系统，主要阐述的是平面供水管道无法描述的垂直管道部分。给水系统主要通过3维空间来描述。
如上图所示。管道管径、供水设施都要进行清晰地说明。
施工方首先会根据系统图，去铺设管道。
造价师，会根据系统明确垂直方向的工程量。
所以，你总是应该在绘制平面管路时，将垂直方向的供水管道提前考虑好。比如说，管道是否在吊顶内，楼板是否需要打孔，墙体是否需要打孔等等情况。
矿棉板吊顶就可以不预留检修口。若是类似石膏板吊顶这种封闭式的吊棚，就要预留检修口。

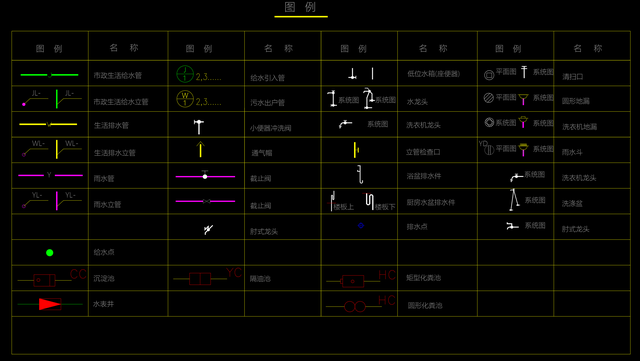

绘制系统之前，一定要熟悉标准系统图例附件（标准的图例谁都能看懂，除非是在没有标准图例/图块儿，否则尽量不要自己创建不规范的图例/图块）。
当然，最好拥有一套属于自身情况的图例库。
尽量使系统图就是实际发生量，这样造价师就能在系统图内测量！减少造价师背后嘀咕你的机会，虽然无法完全避免，但是能让他们少嘀咕就少嘀咕吧，也给自己积点德。

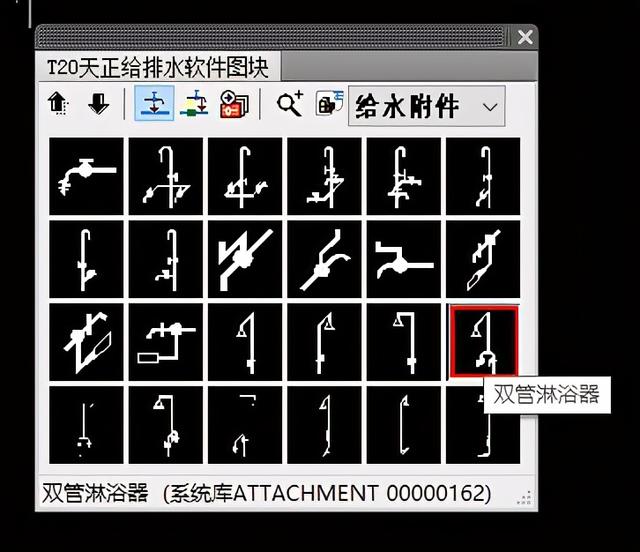

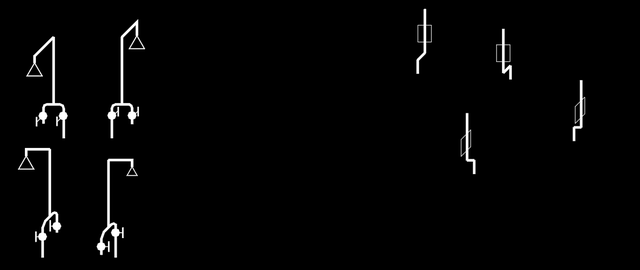

因为角度的原因，相同的图例会有多个。提前在图例表周围放置好。便于绘制系统时使用。

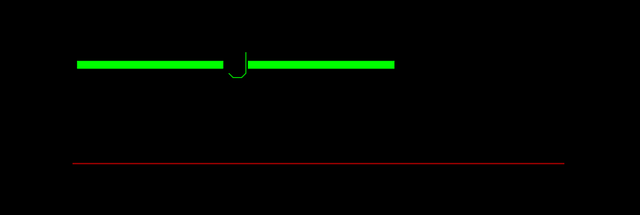

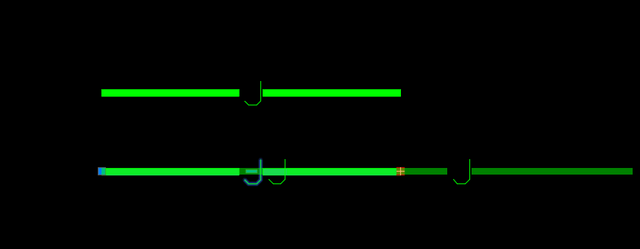

下图为给水的专用线型。

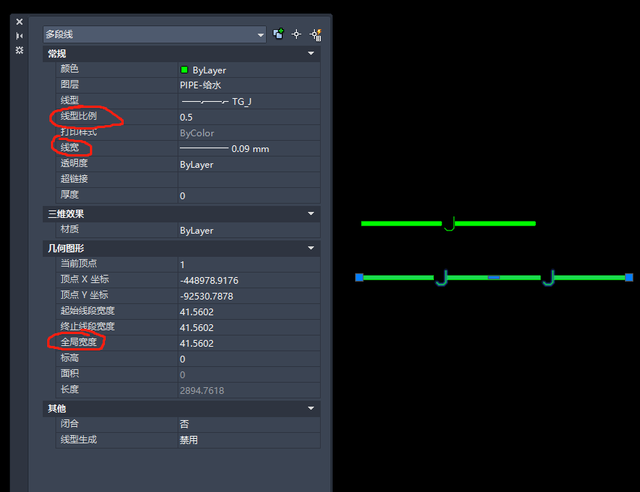

像这种线型，提炼出来后是可以在特性面板编辑的，而不是完全炸开的零碎。因为实在没有必要每次画水图的时候打开天正给排水，单独绘制再调整线型。这会浪费你大量的时间。

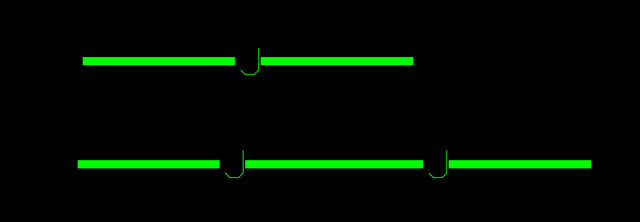

线型应该是拉住两侧任意端点，中间的J字母会随着长度增加数量，随后你可以通过特性面板调整线型比例，使之达到你想要的比例效果。
这是为什么，我之前强调的，画直线要多用“PL”来画线。这个时候，你可以通过“MA”格式刷，将此类线型刷给"PL"多段线。但是“L”直线是不可以的！
也就是说，布置管线的时候，是可以用“PL”多段线先画出来，等深思熟虑后，刷下线型就好。这些都在天正建筑内完成就可以了。此方法还适用于电气、暖通等等任何线型。
完全没有必要在天正给排水软件里，单独画给排水。毕竟软件来回操作，会降低你的效率以及准确性。

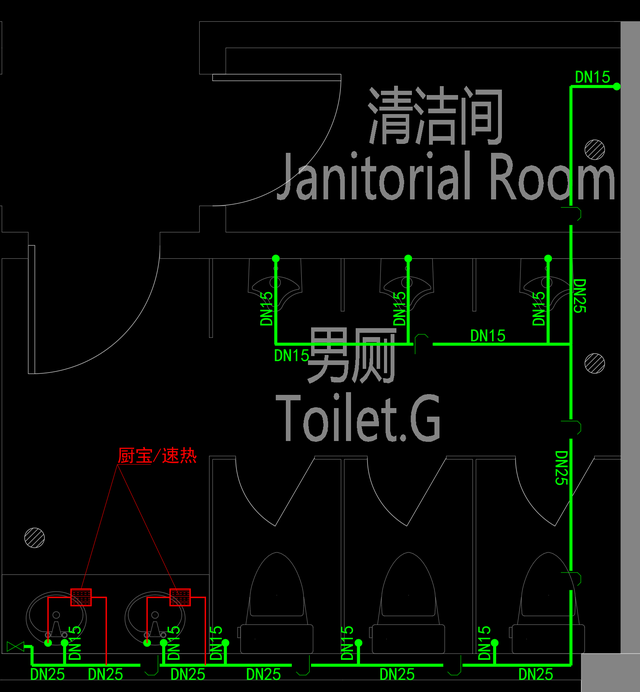

第一步，咱们要将平面布置图内的管路复制出来。

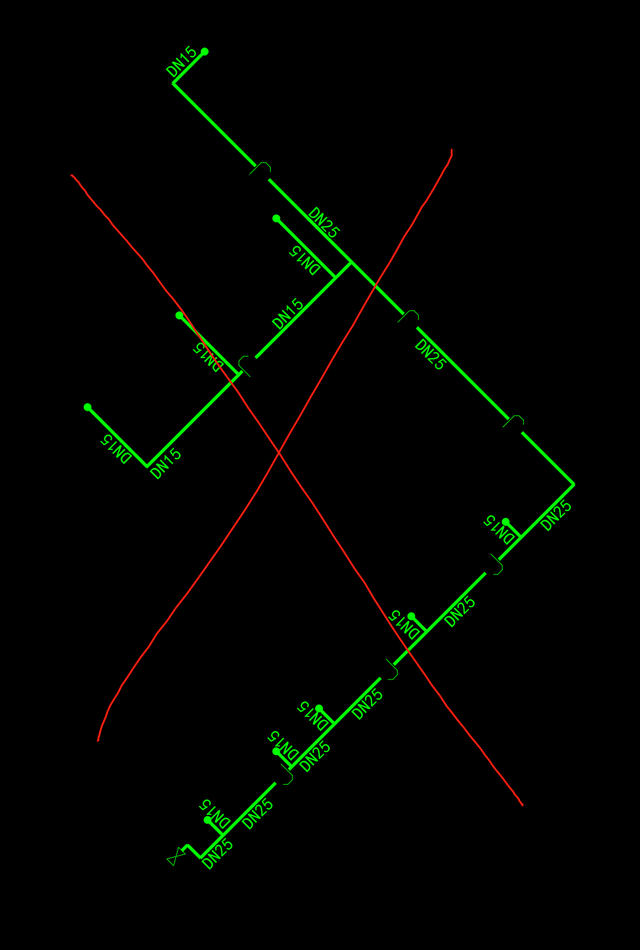

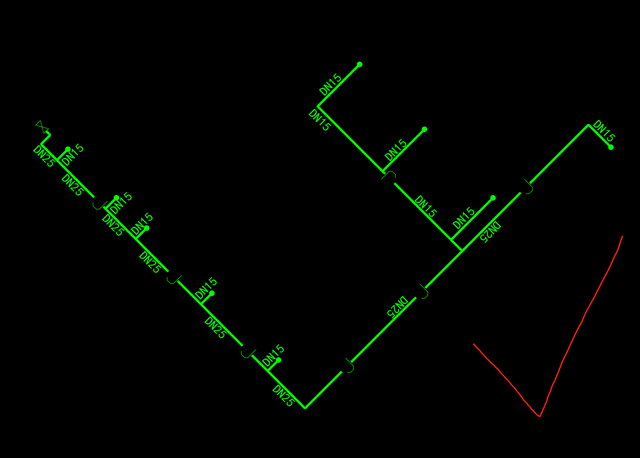

第二步，顺时针旋转45°，非常重要！千万别转反了，因为从来没有人是逆时针旋转后画系统的。
第二步，横向管路再转回去。但是回转的时候，一定要找交点再转。因为这个交点实际就是管道与管道之间的热熔焊接点。

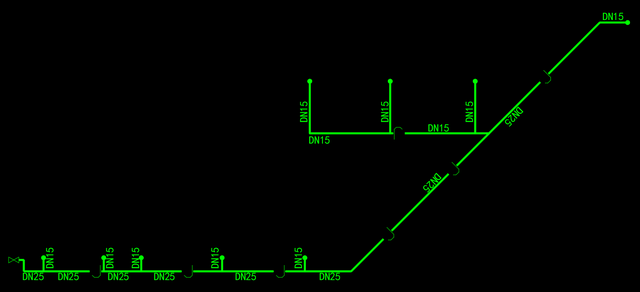

第三步，这个时候就要明白，那些管道是要在棚内安装，那些直接暗埋在墙内了。通俗点讲，就是管道垂直方向的高度差。这部分高度差也是工程量，如果忽略了，对于造价的影响可大可小。

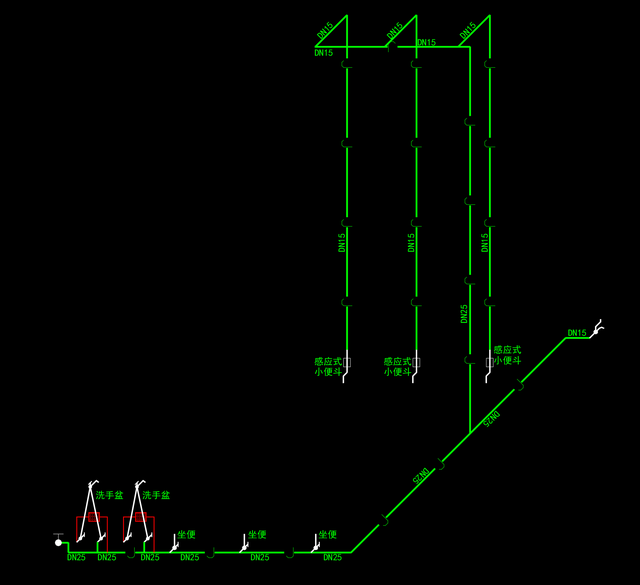

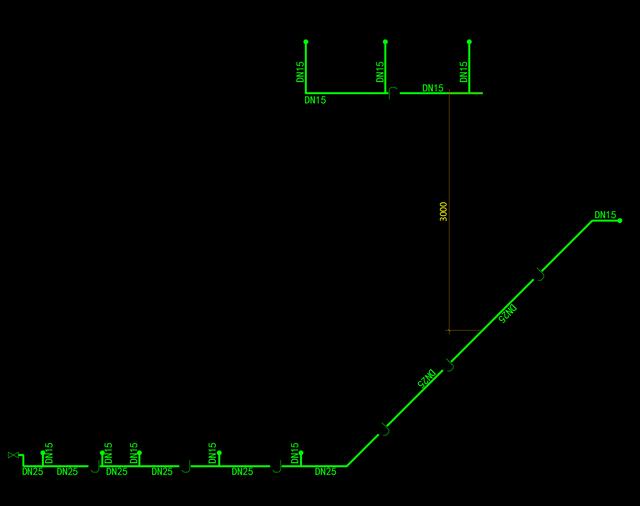

此案例，笔者将小便斗供水安装在了吊棚内，主要是小便斗故障率高，这样是便于后期维修。因为吊顶高度H2.8m，因此将小便斗供水管道上移了3.0m。

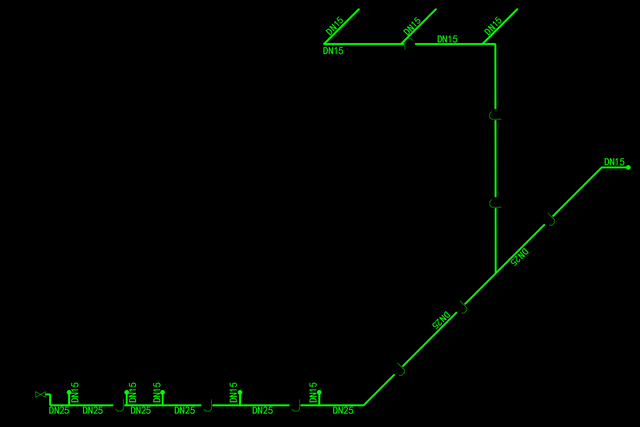

第四步，再次以交点顺时针旋转45°，并连接管道。

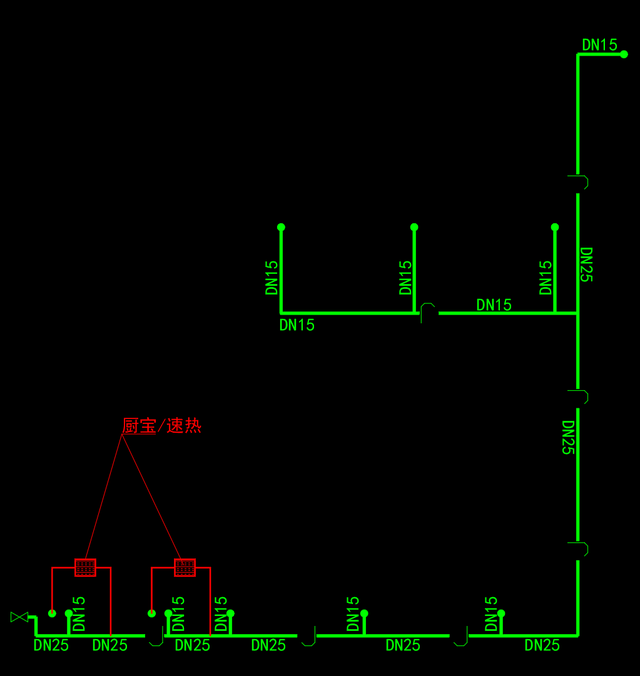

第五步，加设备，连管道就完成了。

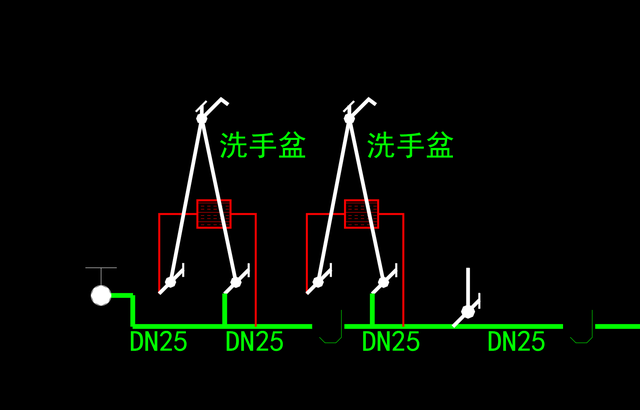

需要注意的地方是，有热水供应的水龙头、淋浴器，提前考虑好热水器、小厨宝的位置。同时热水管道也要画出来。
通俗点，就是冷水怎么进小厨宝、热水器，然后出来的热水的管道是怎么走的。很简单的原理，冷进热出呗。
外星人也不能凭空没有冷水供应就直接变出来热水吧。
给水系统重点就是，垂直方向的管道一定要描述清晰，供水设备进行文字说明，冷热水线型要区分开。
这里的小厨宝，是因为没有相关的图例。笔者在平面图内，使用方形搭配文字进行了设备描述。这种情况下，只要施工方、造价一眼能明白就行了。不要花费过多的时间在这里。真要较真儿，墨迹个半个小时，一个小时都有可能；不较真，30秒就完事儿！你好我也好，大家都好。
本文关键词：天正给排水管道立管怎么画，天正暖通立管怎么画，天正暖通多管绘制水管怎么画，天正燃气管道怎么画，天正暖通多管绘制。这就是关于《在天正暖通中如何画一根管道，天正给排水管道立管怎么画（环艺实操天正给水系统）》的所有内容，希望对您能有所帮助！
