关于【cad面积怎么测量】，怎样用CAD测量面积，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad面积怎么测量：怎样用CAD测量面积 CAD面积怎么算
- 2、AUTOCAD——计算面积的方法
1、cad面积怎么测量：怎样用CAD测量面积 CAD面积怎么算
CAD是一个非常强大的绘图软件，可以计算各种图形的面积。这里为大家带来两种计算方法，赶紧来看看吧。
简单图形面积测量
首先打开电脑，然后绘制一个自己想要测量的图形。比如小编这里绘制了一个正方形，那么接下来我们要测量这个正方形的面积可以采用以下方法。
点击菜单栏选项里的【工具】。
点击【查询】里的【面积A】。
然后移动光标选择完整的想要测量的面积。
可以看到左下角出现了相应的图形周长等信息，此时选择【面积】选型就可以成功看到图形面积值了。
复杂图形面积测量
相同的方法，我们绘制一个稍微复杂的图形，如图所示。想要测量该图形面积，步骤如下。
点击菜单栏【绘图】，然后点击【面域】，选中整个图形。
选中以后图形的每一个节点上会出现蓝色的小点，如图所示。
此时点击【右键】，然后点击【特性】。
可以看到屏幕上会出现【面域】相关东西，面积就在其中，这样面积就测算出来了。
2、AUTOCAD——计算面积的方法
CAD计算面积的两种方法。
方法一

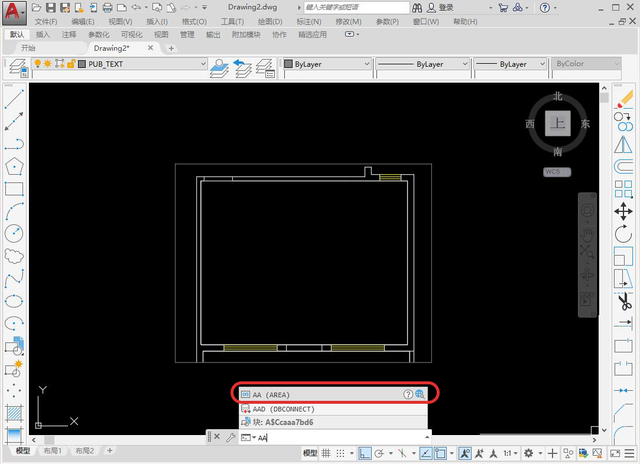

1.输入计算面积周长命令“AREA”（快捷键：AA），按下空格键。
面积周长命令
2.根据提示，指定第一个角点，下一个角点，直到最后一个角点，选择完成后，按下空格键，面积与周长测量完成。

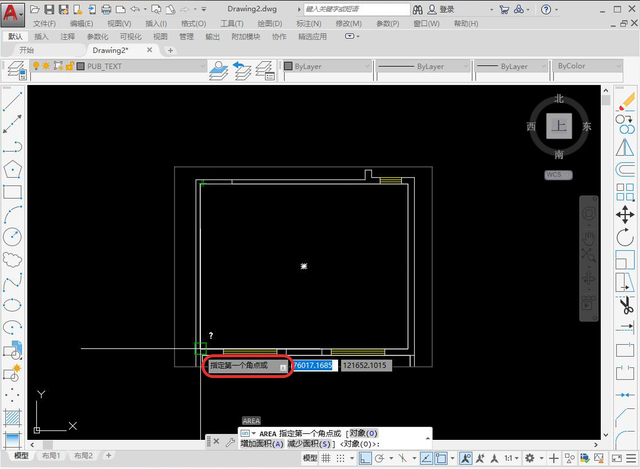

第一个角点

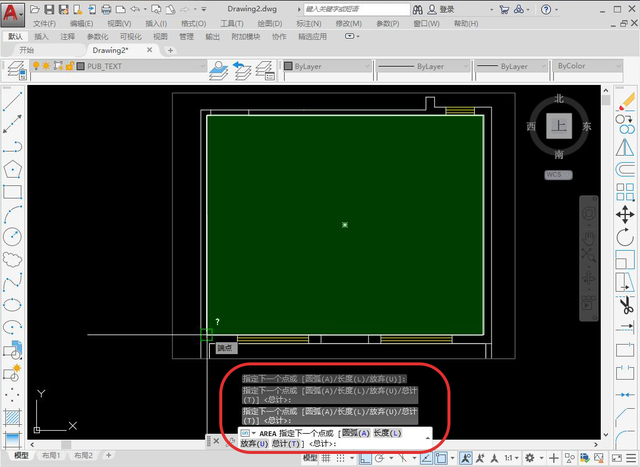

最后一个角点

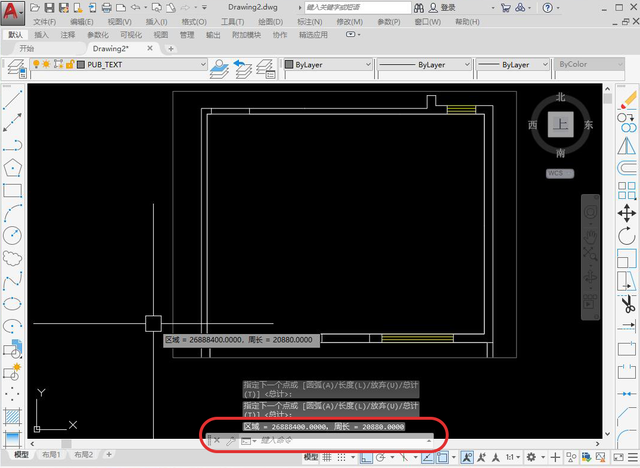

测量完成
3.若计算面积周长的对象是面域，则输入“AA”，空格，根据提示，输入对象指令“O”，空格，鼠标左键点击，选择填充的面域，测量完成。若是多段线，则鼠标左键点击多段线后，测量完成。

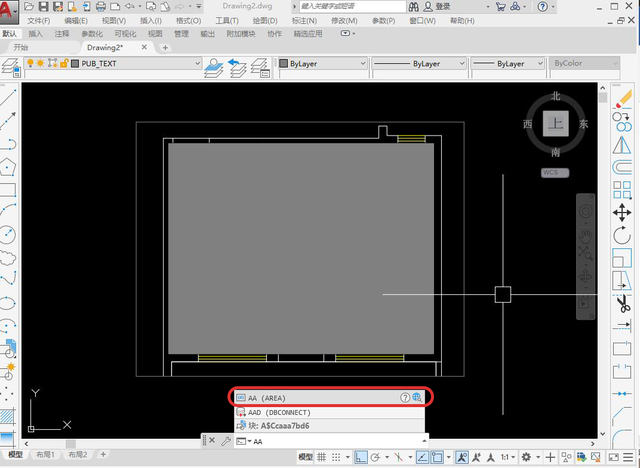

输入AA

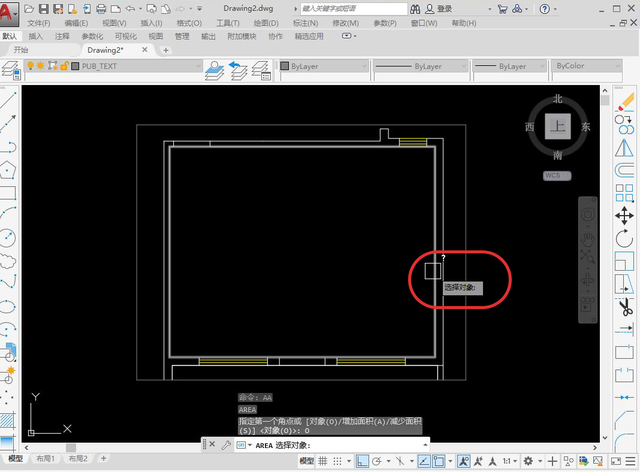

对象指令

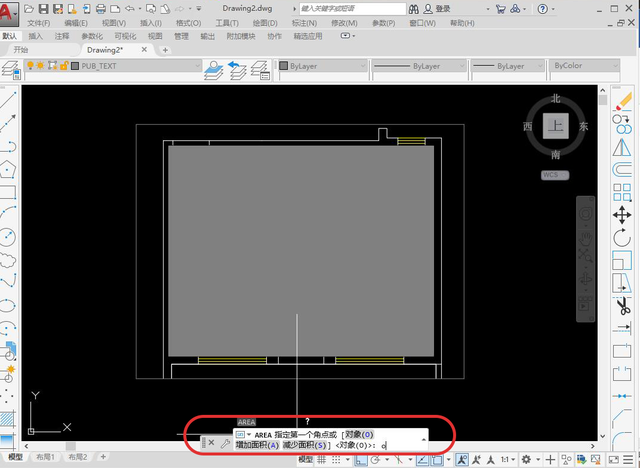

选择填充的区域

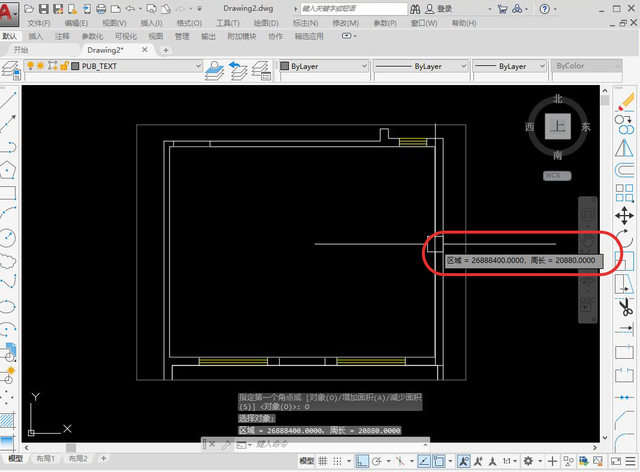

面域测量完成
点击多段线
多段线测量完成
方法二
4.输入闭合命令“BOUNDARY”（快捷键：BO），空格两下，拾取要测量的区域内部任意一点，创建闭合多段线完成。
闭合命令

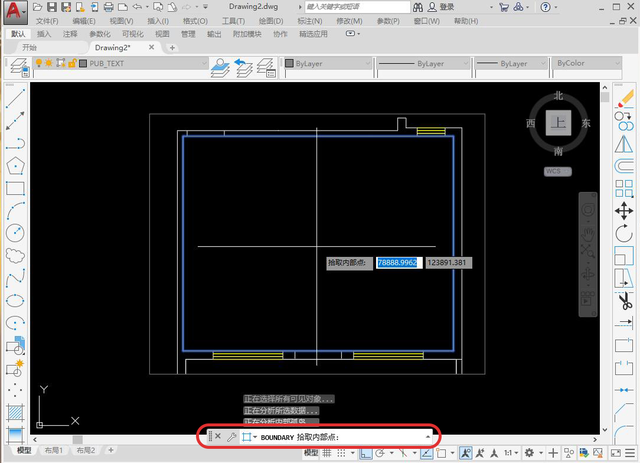

拾取内部点

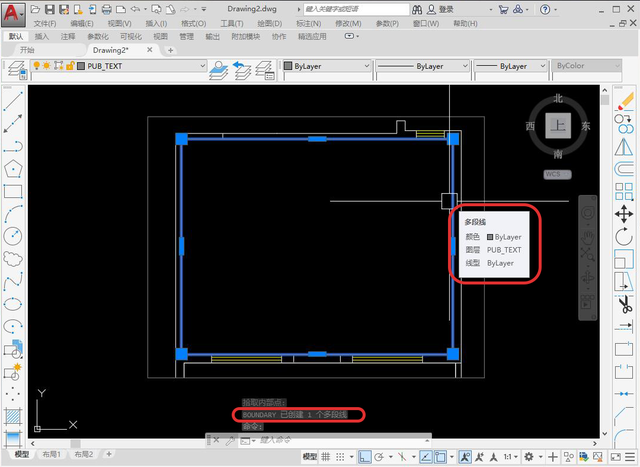

创建多段线完成
5.选中多段线，输入命令“LIST”（快捷键：LI），空格键，测量命令完成。
LIST命令
测量命令完成
本文关键词：怎样用cad测量面积不同比例，怎样用cad测量面积2015版，cad测量闭合区域面积快捷键，怎样用cad测量面积并标注，怎样用cad测量面积大小。这就是关于《cad面积怎么测量，怎样用CAD测量面积（AUTOCAD——计算面积的方法）》的所有内容，希望对您能有所帮助！
