solidworks镜像怎么用，Solidworks怎么利用对称性镜像完成实体的创建（使用SOLIDWORKS软件镜像零部件生成反手件）

关于【solidworks镜像怎么用】，Solidworks怎么利用对称性镜像完成实体的创建，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、solidworks镜像怎么用：Solidworks怎么利用对称性镜像完成实体的创建
• 2、技巧分享｜使用SOLIDWORKS软件镜像零部件生成反手件

1、solidworks镜像怎么用：Solidworks怎么利用对称性镜像完成实体的创建

简要回答

Solidworks这个软件可以绘制草图，而且操作方法特别的简便，那么Solidworks怎么利用对称性镜像完成实体的创建？具体操作方法如下。

首先先点击零件，创建新的零件草图。

点击矩形。

利用中心线工具，画出中心线，利用圆形工具绘制草图。

进入镜像，选择特点和进项点即可完成。

2、技巧分享｜使用SOLIDWORKS软件镜像零部件生成反手件

使用SOLIDWORKS软件镜像零部件快速创建反手件，具体操作步骤如下：

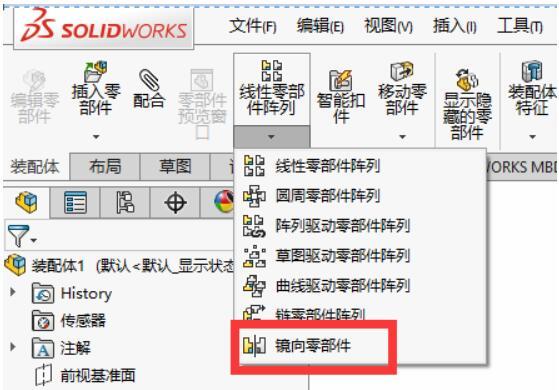

1、将零件插入到装配体中，使用“镜像零部件”

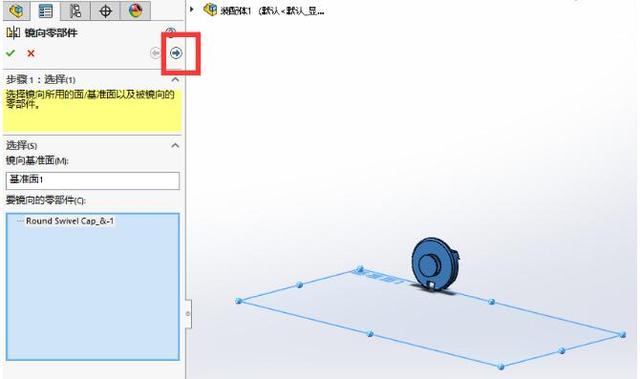

2、单击“下一步”按钮进入下一步选择镜像方位。

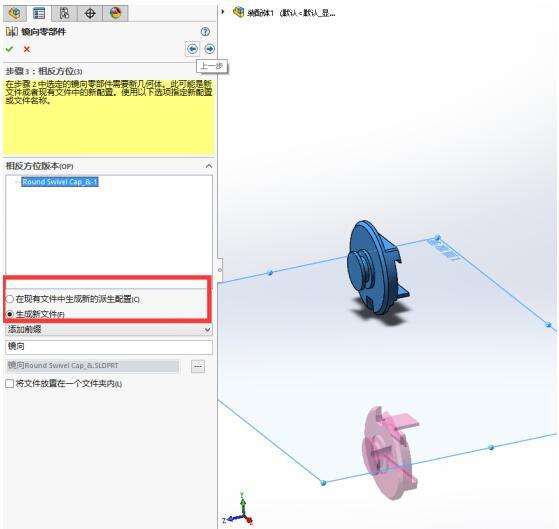

3、定向零部件面板下方可以直接建立相反方位版本，选择“生成相反方位版本”。单击“下一步”。

4、对于镜像的部分可以作为原有零件的配置或者生成新文件。单击“下一步”。

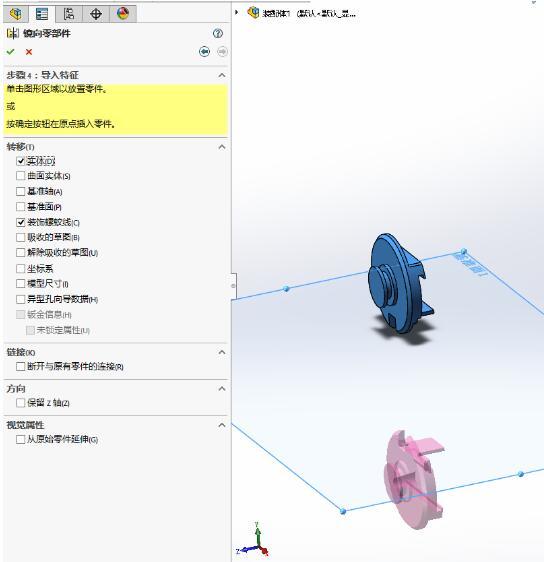

5、镜像零部件可以从原有零件转存用户选择的内容。例如一些参考基准面、草图或者需要的尺寸等。打勾确定完成镜像。

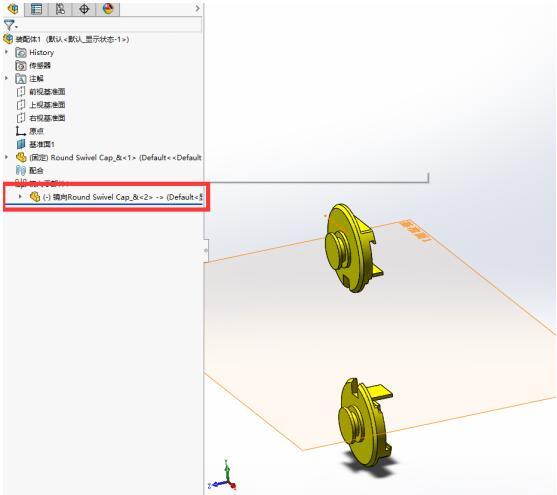

6、镜像零件出现在特征下方，可以通过右键打开零部件。

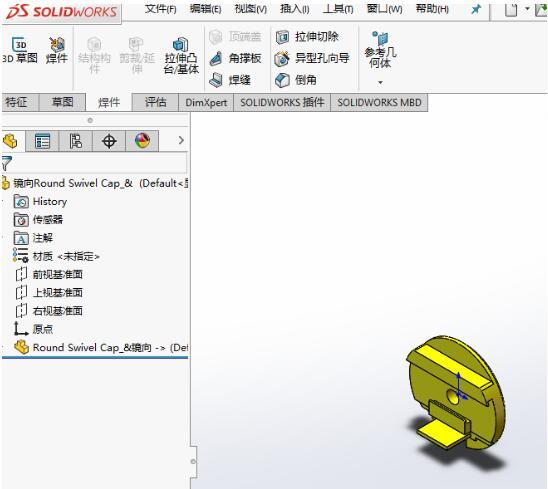

7、装配体保存后文件夹中出现反手件。

本文关键词：solidworks左右件对称镜像实体，solidworks怎么利用对称性镜像完成实体的创建工作，solidworks怎么利用对称性镜像完成实体的创建，solidworks如何镜像左右对称实体，solidworks怎么镜像特征。这就是关于《solidworks镜像怎么用，Solidworks怎么利用对称性镜像完成实体的创建（使用SOLIDWORKS软件镜像零部件生成反手件）》的所有内容，希望对您能有所帮助！
