关于【cad填充命令】，CAD如何使用填充命令，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad填充命令：CAD如何使用填充命令
- 2、CAD高级技巧之如何自定义填充图案
1、cad填充命令：CAD如何使用填充命令
使用CAD绘制好图形之后，根据需要我们往往需要对图形进行填充操作，下面我们就来看看在CAD中如何使用填充命令的吧。
操作方法
首先我们需要将CAD打开，打开该软件之后在常用菜单那里找到矩形选项，如图所示：
选择矩形选项在绘图区里我们绘制出一个矩形，如图所示：
绘制好矩形之后再在常用菜单里找到填充命令，点击弹出命令在其设置里我们选择一种填充的图案，如图所示：
选择填充图案之后提示我们拾取内部点选项，如图所示：
我们使用鼠标左键点击更改绘制的矩形内部，这样就可以看到在该矩形内就填充了我们选择的图案了，如图所示：
2、CAD高级技巧之如何自定义填充图案
相信大家在工作中会遇到这种情况，由于cad自带填充图案的局限性，有时会用到一些比较有规律的图案，比如300*600mm工字拼、400*800mm工字拼此类时，单纯的用一根根的线来画，虽然也能画出来，但是非常耗时，如果把这些图形制作成可以填充的填充图案时，将会大大的提高绘图效率。
下面就如何来自定义填充图案，来详述一下：

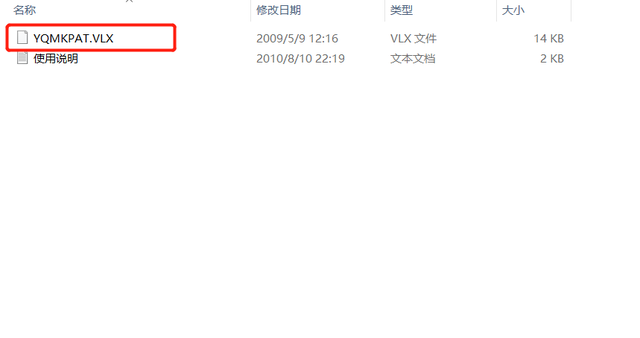

1、首先登录网页下载cad图案填充插件（YQMKPAT)，放到指定的文件目录下

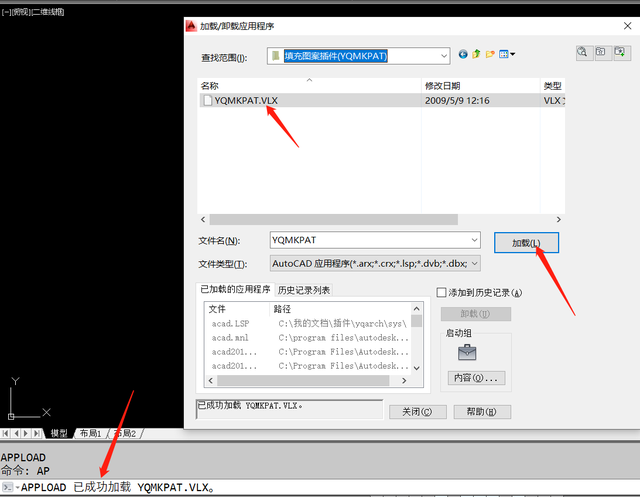

2、打开cad软件，输入【AP】，点击空格键，找到图案填充插件（YQMKPAT)的位置，选择【YQMKPAT.VLX】，点击加载，显示“APPLOAD 已成功加载 YQMKPAT.VLX"后，关闭窗口

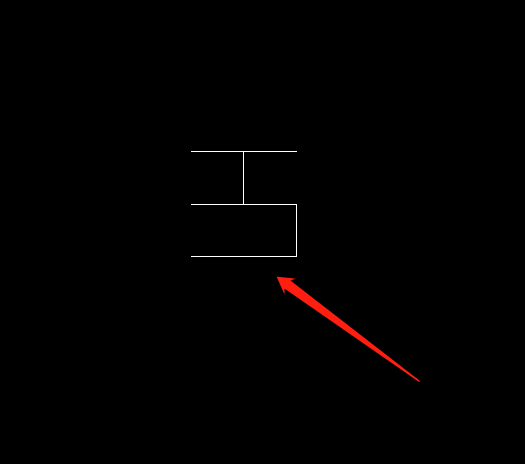

3、以自制“300*600mm工字拼”为例，首先在cad绘图区域绘制“300*600mm工字拼”的单元模块（cad填充图案是由一个个单元模块累计而成的）
为了检测自己所绘制单元模块的准确性，可以在单元模块绘制完成之后，用【复制】命令复制单元模块，看复制完成之累计后，是否是自己所需要的填充图案

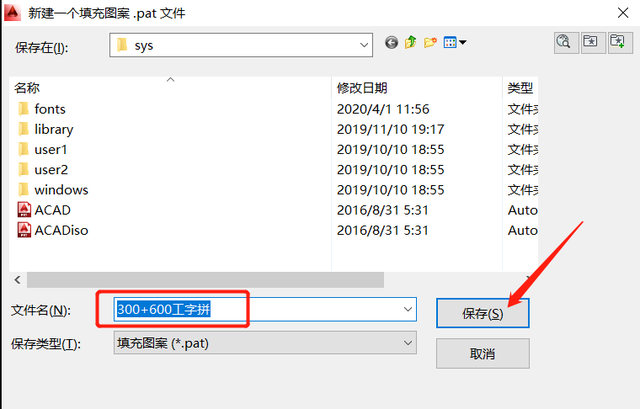

4、输入【YQMKPAT】，点击空格键，输入填充图案名称，点击保存

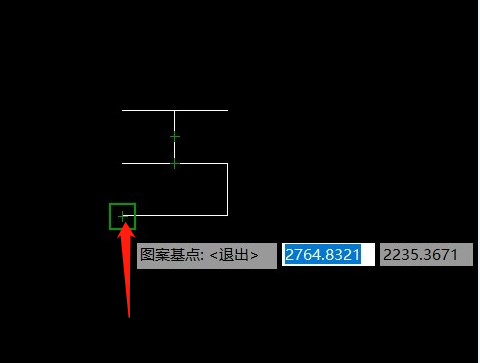

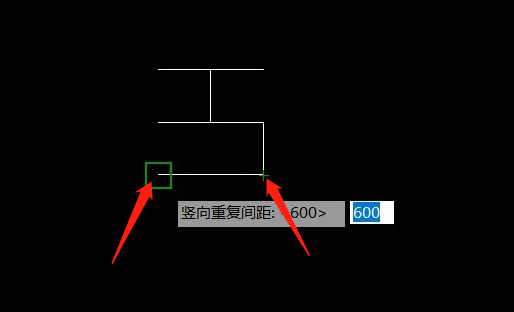

5、框选所绘制的单元模块，点击空格键，指定填充图案基点（一般指定图案左下角位置），选择横向重复距离（从基点开始选择到横向的另一象限点),选择竖向向重复距离（从基点开始选择到竖向的另一象限点),这样“300*600mm工字拼”的填充图案就制作完成了

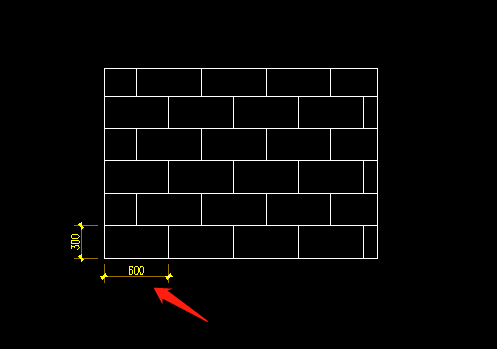

6、为了检测自己制作的填充图案是否准确，在cad绘图区域绘制矩形，输入相应比例，填充刚制作的填充图案
以上就是cad如何自定义填充图案的分享了，希望能够对大家有所帮助。
本文关键词：cad怎么使用填充命令，cad填充命令怎么用，cad如何使用填充命令快捷键，cad中填充命令怎么用，cad 图案填充命令。这就是关于《cad填充命令，CAD如何使用填充命令（CAD高级技巧之如何自定义填充图案）》的所有内容，希望对您能有所帮助！
