关于【正六边形怎么画】，如何画出正六边形，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、正六边形怎么画：如何画出正六边形
- 2、用SolidWorks画一个六边形多面体
1、正六边形怎么画：如何画出正六边形
工具/材料
使用软件：CAD
操作方法
我们在桌面上双击CAD的快捷图标，将CAD这款软打开进入到该软件的操作界面，如图所示：
打开CAD之后在工具区里找到矩形选项，如图所示：
点击矩形选项在其子级菜单里找到多边形选项，如图所示：
选择多边形选项在弹出的输入框内我们输入面数为6，如图所示：
输入面数之后按下回车键要求我们指定正多边形的中心点，如图所示：
我们点击鼠标左键确定中心点，然后在弹出的菜单里选择内接于圆，如图所示：
选择内接于圆之后要求我们指定半径，如图所示：
我们一定鼠标左键来确定半径，然后点击鼠标左键这样我们就画出了正六边形，如图所示：
2、用SolidWorks画一个六边形多面体
建模过程

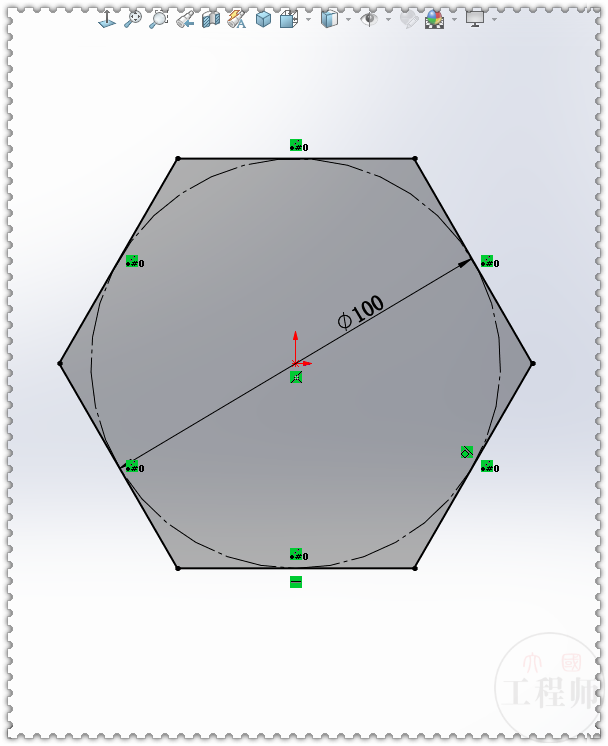

1.在【上视基准面】画一个六边形。

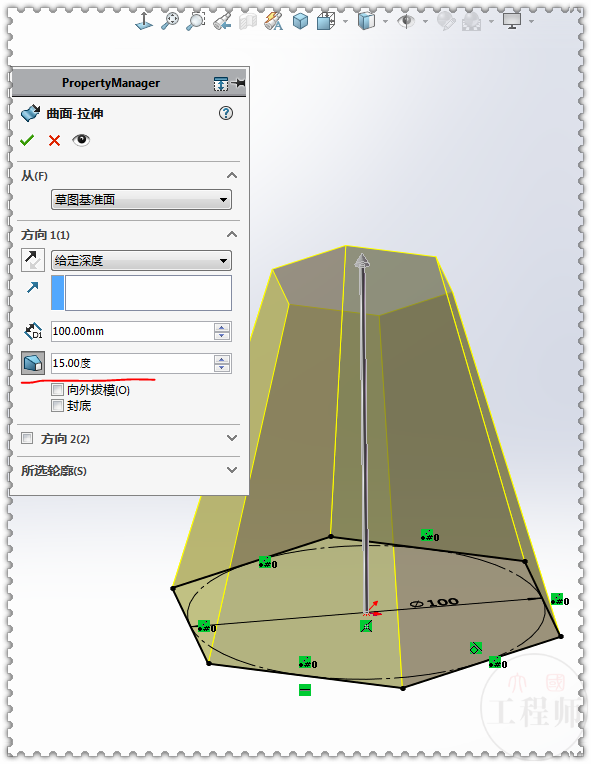

2.【曲面拉伸】给定深度：100 ，拔模：15度。

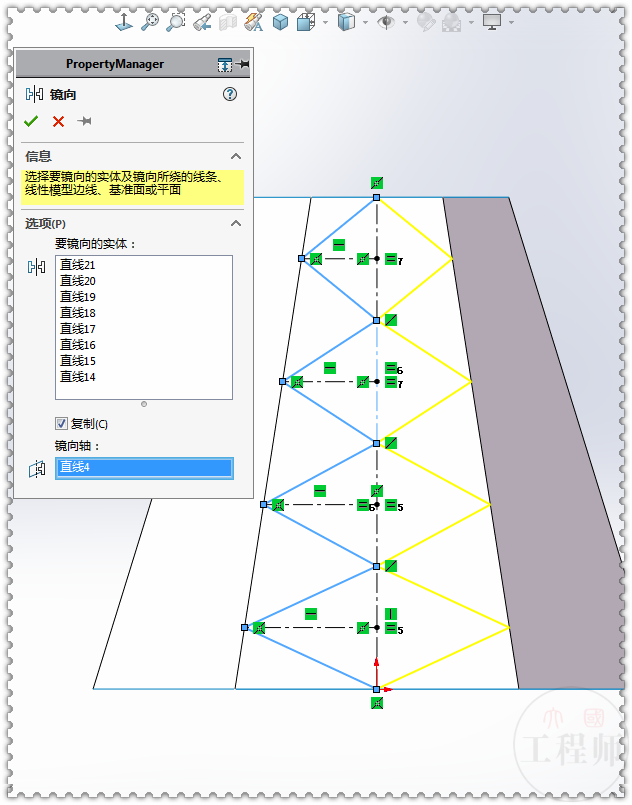

3.在【前视基准面】画草图，镜像到右边。

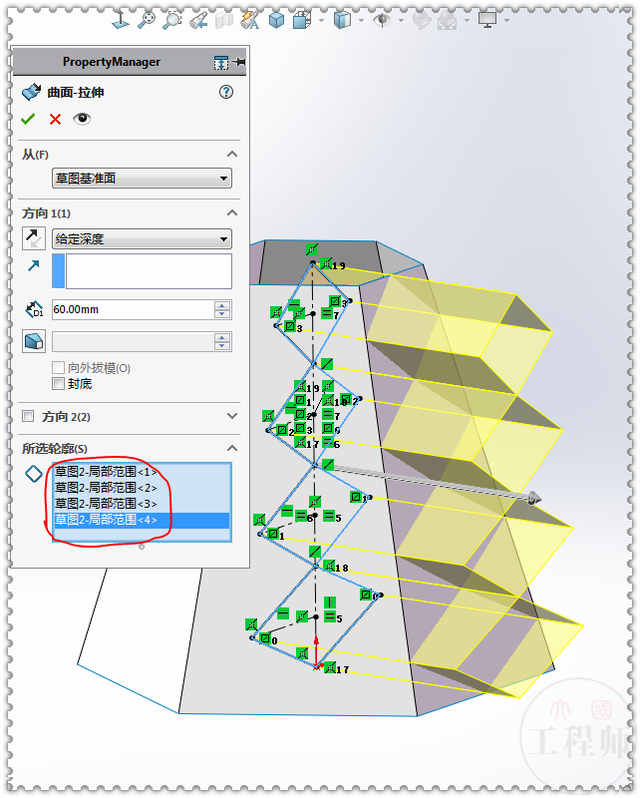

4.【曲面拉伸】所选轮廓：4个范围 。

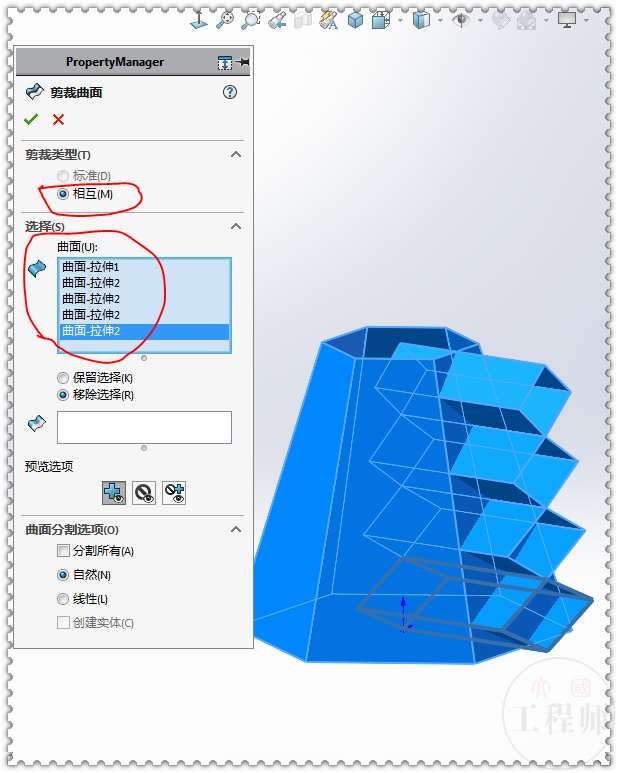

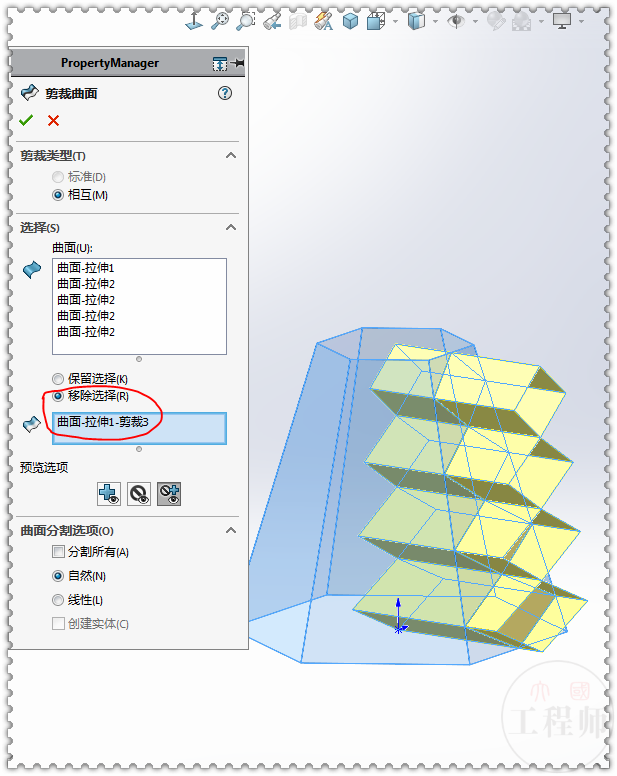

5.【曲面剪裁】相互，曲面：所有曲面 。
5-1.移除选择：蓝色面。
5-2.隐藏【曲面拉伸2】之后的样子。

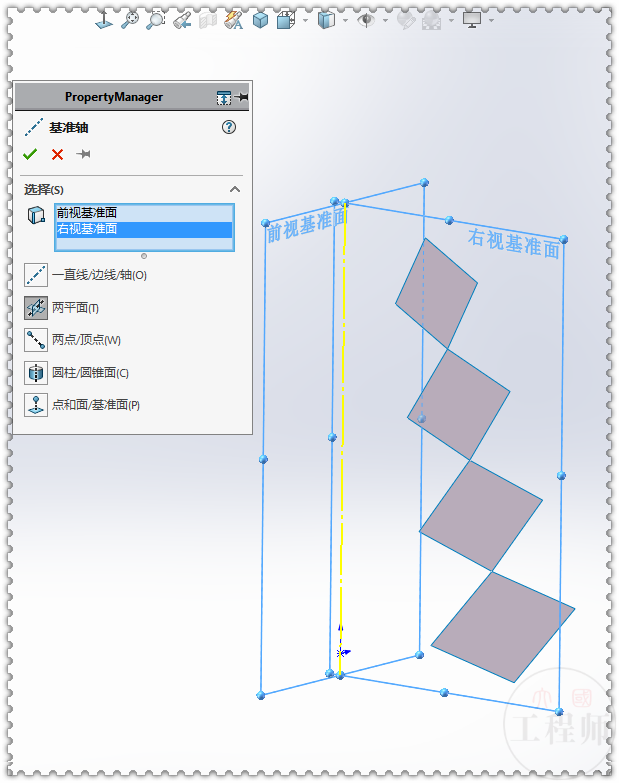

6.新建【基准轴】选择：前视基准面 和 右视基准面 。

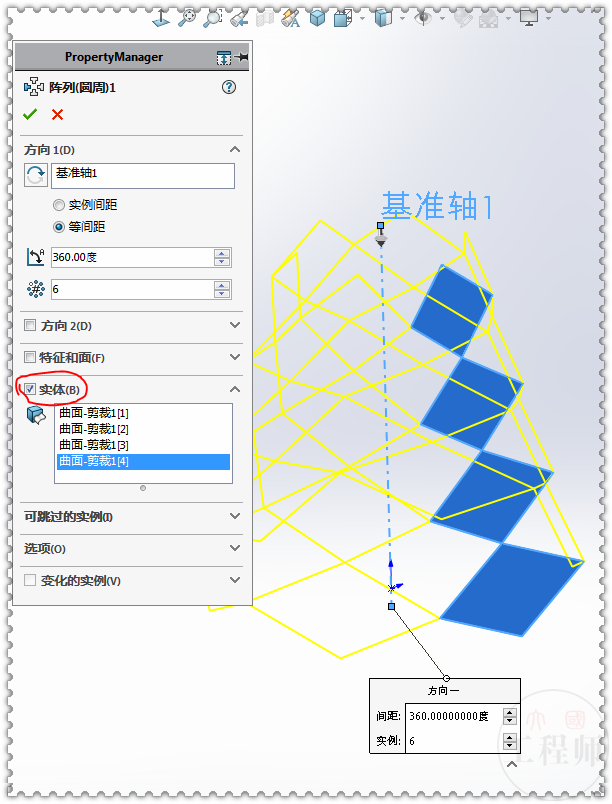

7.【圆周阵列】实体：6个 。

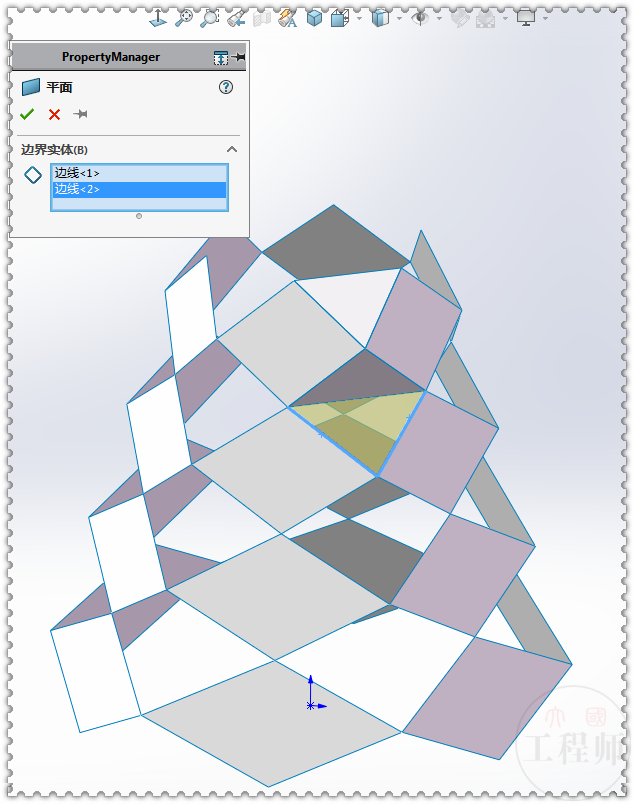

8.【平面区域】。

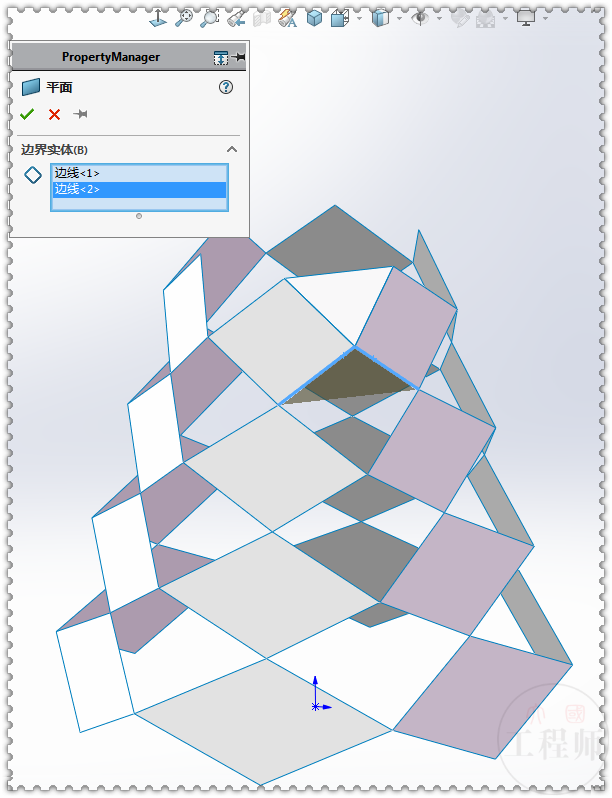

9.还是【平面区域】。

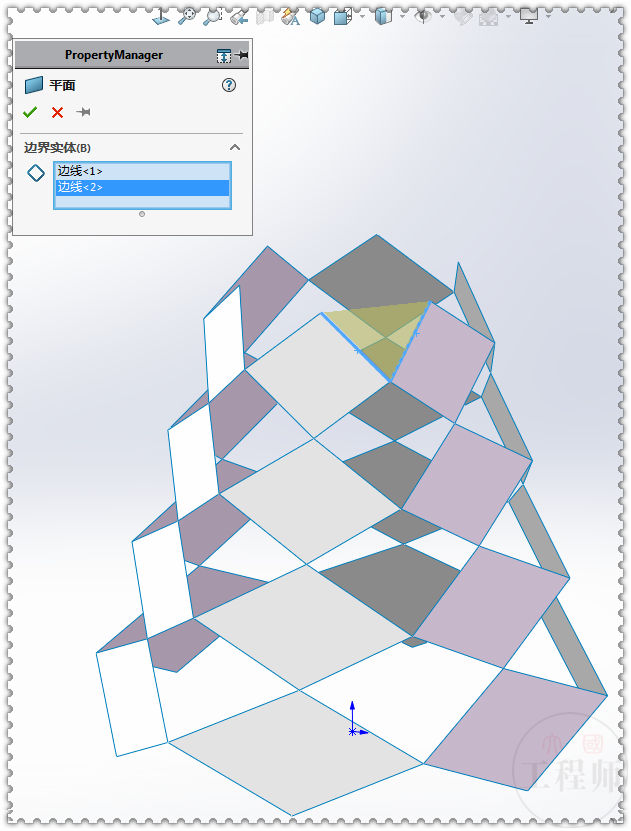

10.继续【平面区域】。
11.这8个蓝色面都用的是【平面区域】。

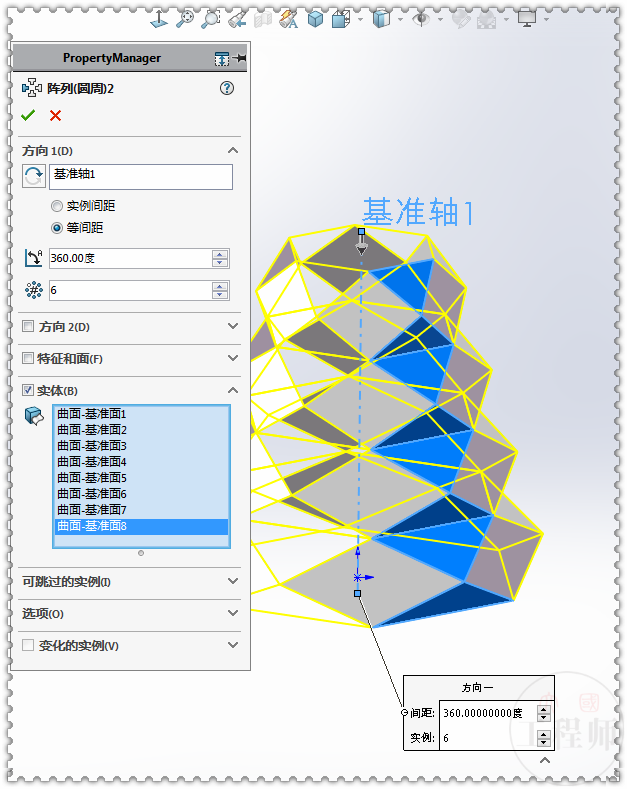

12.【圆周阵列】实体：选中8个平面，阵列6个。

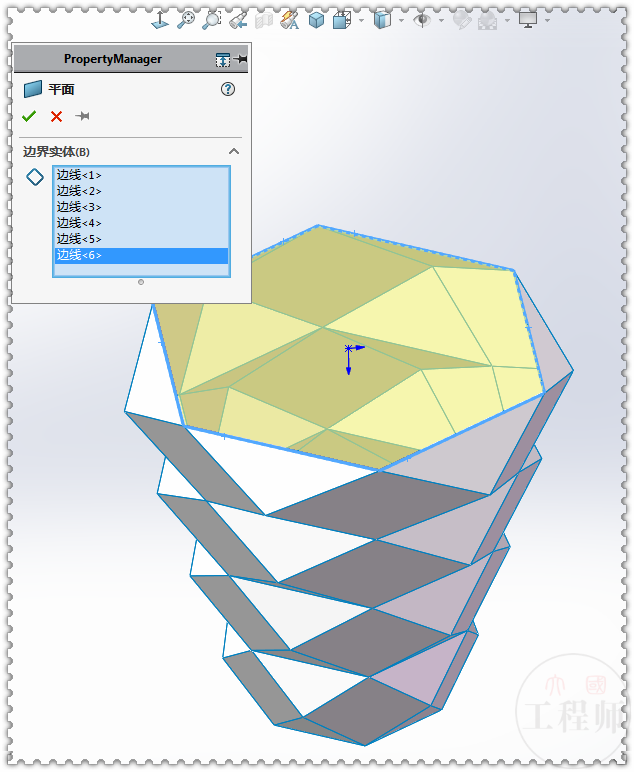

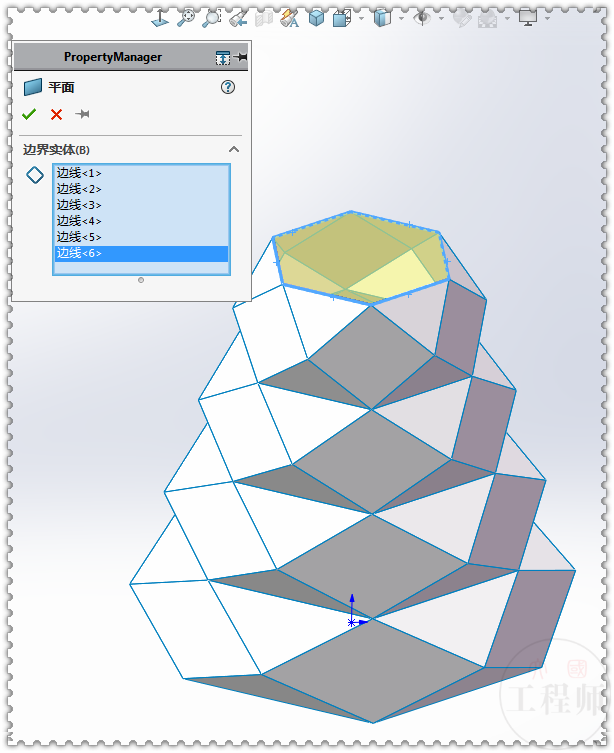

13.顶部【平面区域】。
14.底部【平面区域】。

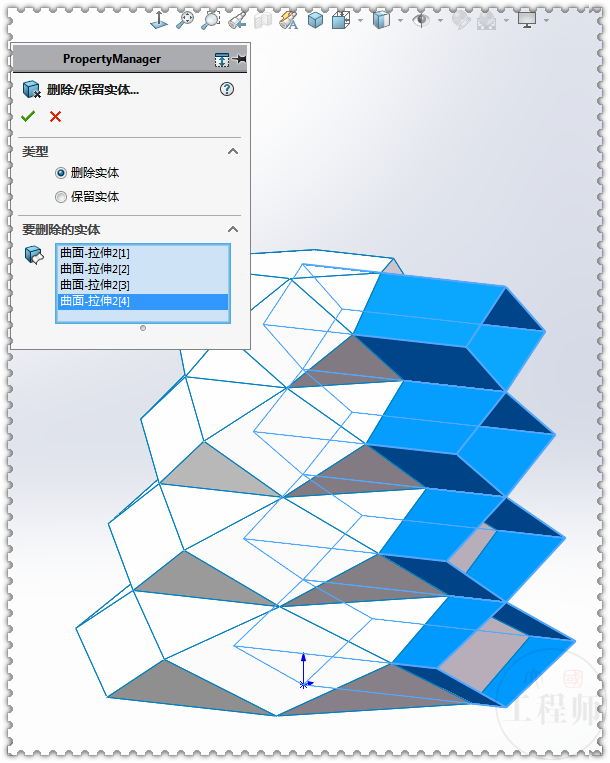

15.【删除/保留实体】删掉4个拉伸面。

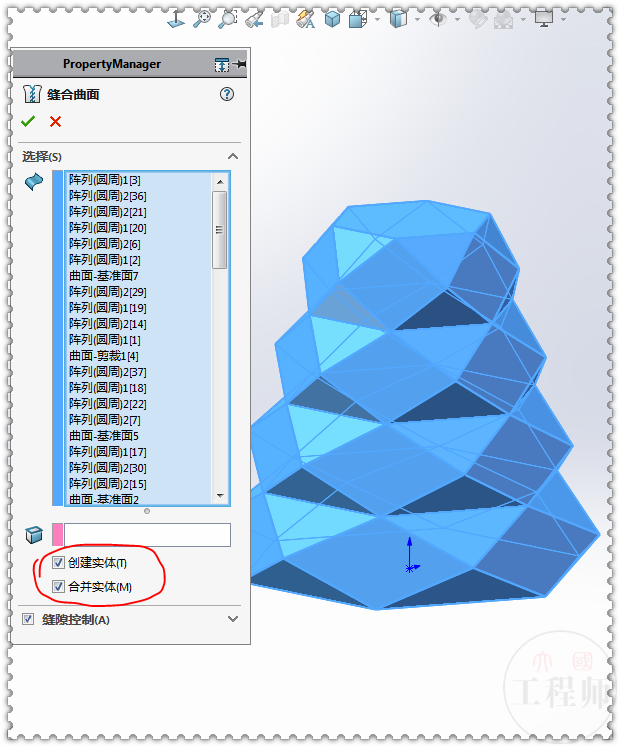

16.【曲面缝合】创建实体打勾。

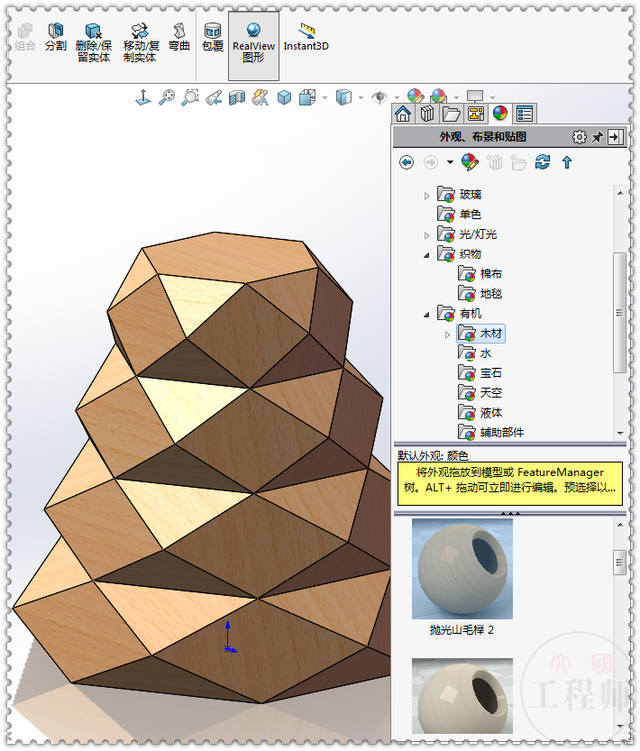

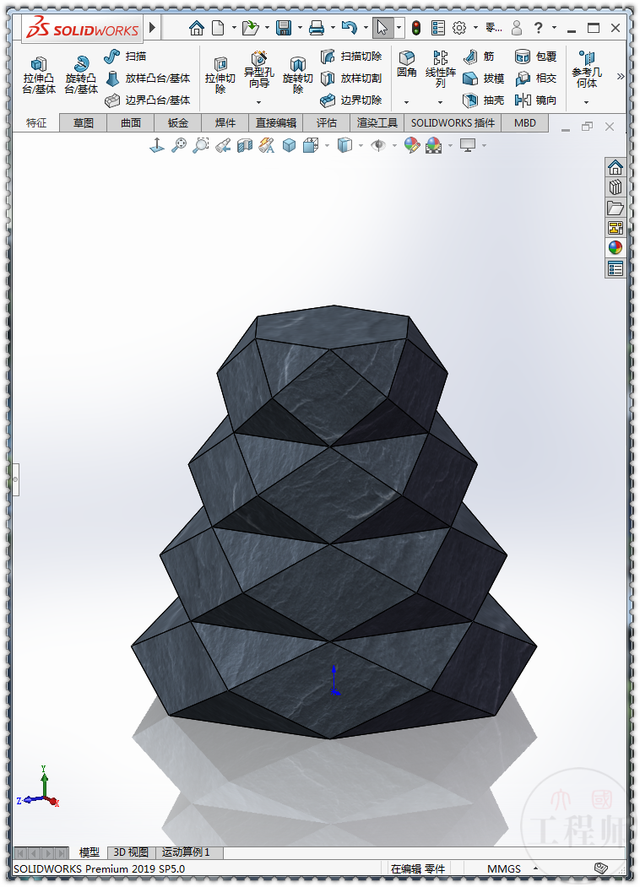

17.添加外观。

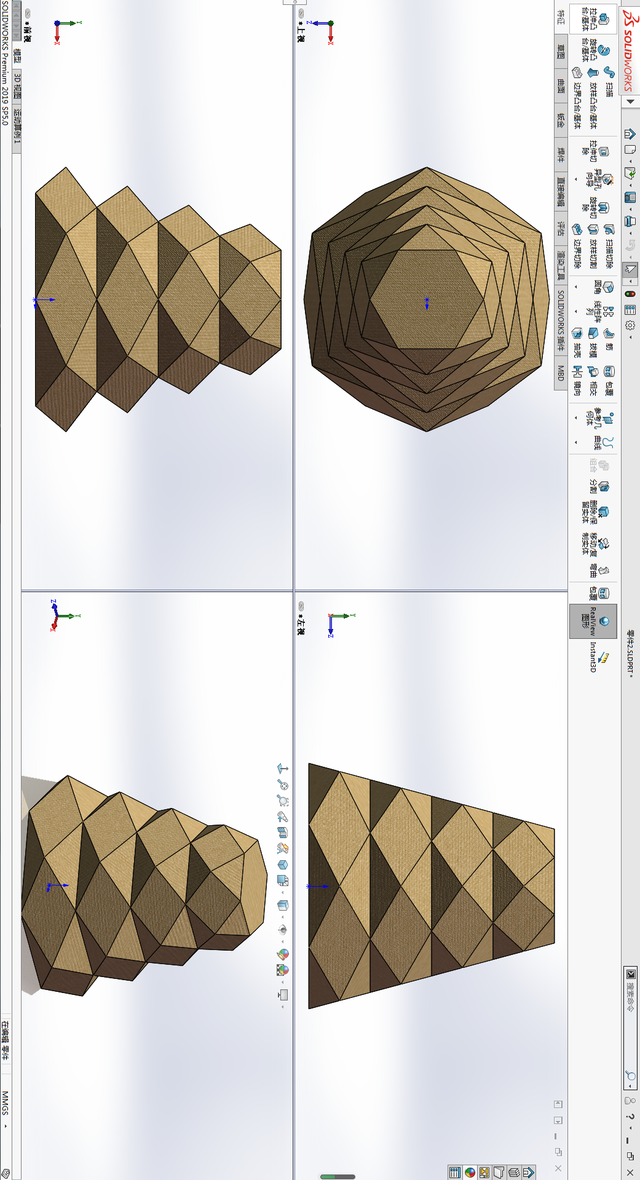

18.完成。

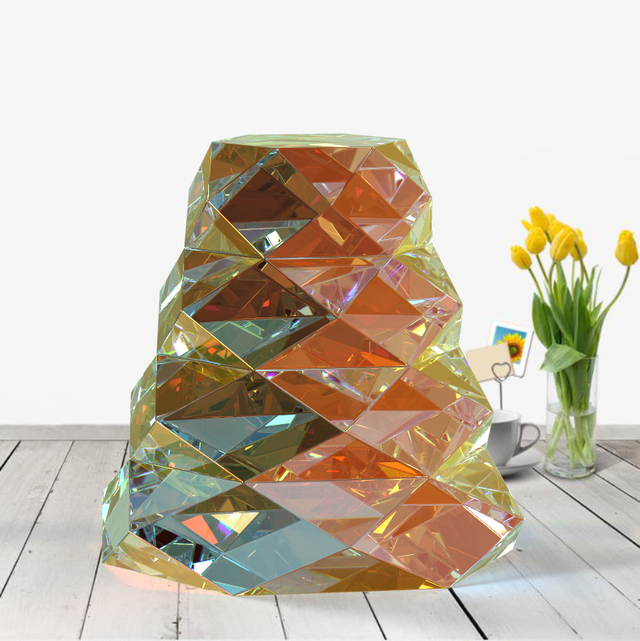

19.用KeyShot简单渲染一下：
本文关键词：如何画正六边形视频，如何画正六边形的外接圆，如何画出正六边形的外角，如何画正六边形尺规作图，如何画正六边形最简单。这就是关于《正六边形怎么画，如何画出正六边形（用SolidWorks画一个六边形多面体）》的所有内容，希望对您能有所帮助！
