1、cad退出布局视口：cad怎样退出布局当前视图
CAD制图中，为了确定图纸的比例，经常需要在模型和布局中进行切换，下面我就来讲讲cad怎样退出布局当前视图。
操作方法
首先，我们打开CAD软件，任选一个图形做示例。
如图所示，屏幕左下角命令栏上方有“模型”、“布局1”、“布局2”三个按钮，点击“布局1”或“布局2”就能切换到布局，我们点击“布局1”。
在布局中可以根据图纸尺寸来确定纸张尺寸。如图所示，图中红框区域即“视口”，也就是打印图纸的纸张尺寸大小。
双击视口，即可对图形进行缩放和编辑，如图所示，双击后视口范围变成粗线框，用鼠标滚轮可以缩放图形大小，右键点击可以修改图形。
要退出布局，只需点击屏幕左下角的“模型”即可。
2、终于搞懂CAD的布局是个什么玩意儿了！原来布局要这样用
2、功能
那么它有什么用呢？从模型定义视口可以根据我们设置的比例来计算视口大小，从而快速创建视口并确定图形范围。
二、CAD布局如何操作
1、设置

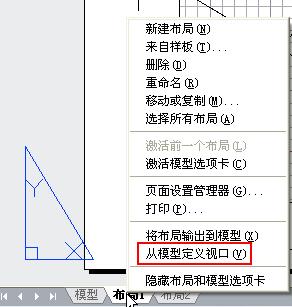

执行命令，然后在弹出的【从模型空间定义布局视口】对话框里，我们可以根据自己的需要设置图形范围和比例~
2、比例与范围
视口比例可以自定义输入，图形范围有四个选项可以选择：窗口、范围、显示和图形界限。
三、如何在布局中删除辅助线
我们在CAD中在设计布局时，少不了要画辅助线，那么，当图形绘制完成后该如何在布局中删除多于的辅助线呢？
1、关闭辅助线图层

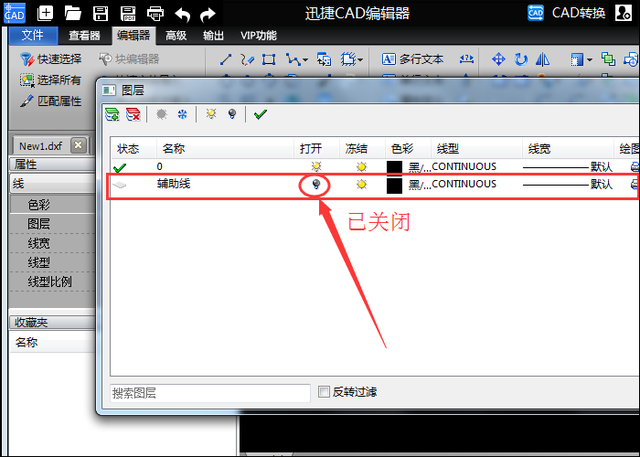

以【迅捷CAD编辑器】为例，当我们绘制完图形后，点击“属性”—“图层”，将绘制着辅助线的图层前面的小灯泡关闭，即可表示图层关闭。这其实是将辅助线隐藏起来了。
2、彻底删除辅助线
如果想要彻底删除的话，我们选中要打断线段，点击“工具”——“打断”命令，将线段打断，然后右键点击“删除”按钮，这样就可以将辅助线彻底删除了~
3、效果图
这就是我们删掉辅助线之后的图形啦！
