关于【万用表的使用方法图解】，万用表的使用方法及图解，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电子万用表怎么用？基础用法教程，小白也能看得懂
- 2、万用表的使用方法图解：万用表的使用方法及图解
1、电子万用表怎么用？基础用法教程，小白也能看得懂
万用表原本是属于电工的一种专业测量工具，但现在出现的电子万用表操作简单、寿命长、价格低，已经可以像螺丝刀、钳子一样成为家庭标配工具了。很多用户把万用表买回家了，却看着表盘上密密麻麻的符号犯了愁——这东西到底该怎么用呢？

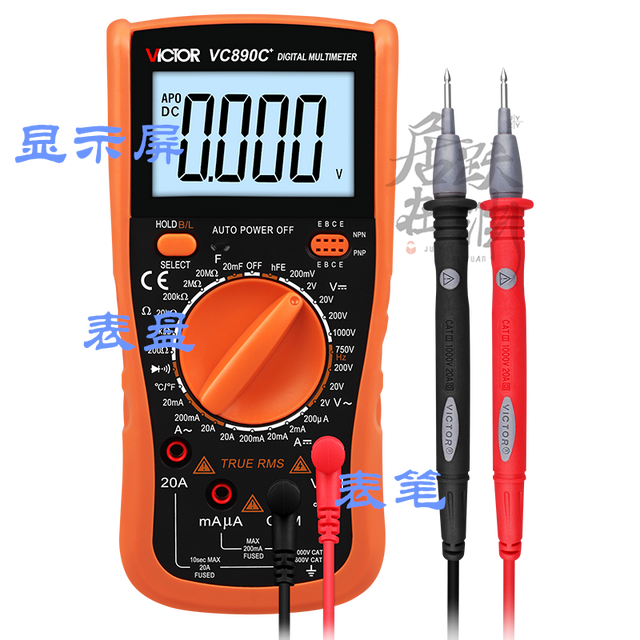

如上图，电子万用表可以分为三个部分：显示屏、表盘和表笔。测量时，我们需要先拨动表盘，选择合适的量程，再用表笔接触被测物体，最后从显示屏上观察示数即可。下面我们把这个过程展开来说。
表笔插在哪？

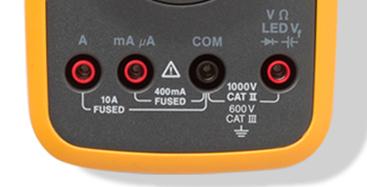

电子万用表的最下面会有四个孔，我们的两支表笔，就要插在这其中的两个孔内▼
每一个孔的旁边都标注了一些符号，其中有一个标注了“COM”符号，这个孔用来插入黑色表笔。红色表笔插在哪，则要看我们要测量的参数：当我们想要测量一般电流时，表笔插在标注着“A”的孔内；当我们想要测量较小电流时（不足1A的电流），表笔插在“mA”孔内——如果你经验丰富，可以估算被测物体电流，直接判断插在哪个孔里。如果没什么经验，可以先插在“A”孔内测量，如果显示屏上的示数不足1A，再把表笔换到“mA”孔内测量，获得更精确的数值。
除了测量电流以外，其它所有时间里，红色表笔都要插在标注着“ΩV”等多种符号的孔里。
黑色表笔和红色表笔的位置可以对调，不影响测量结果。但就和上马路就要靠右行一样，这是一种约定俗成的规范，最好不要违背。
量程怎么选？
使用万用表最关键的一步，就是转动表盘，选择合适的量程。万用表的表盘一般分为内外两圈，内圈标注着精确量程，外圈标注着测量档位。转动表盘时，需要先选择测量档位。

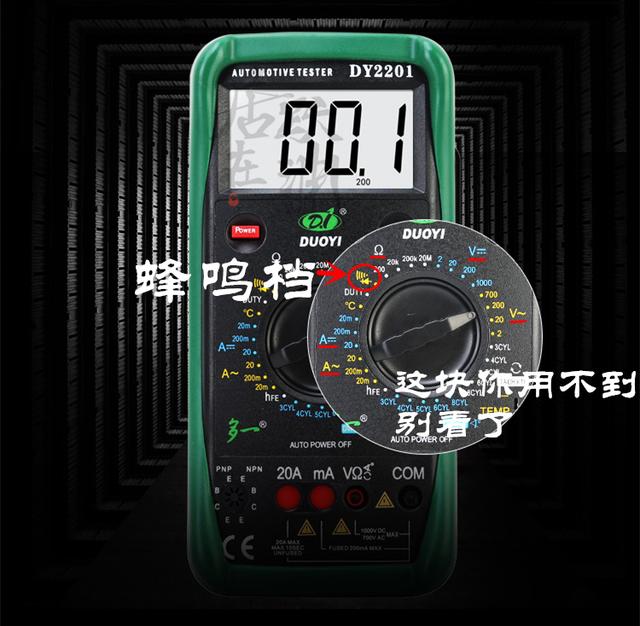

如上图所示，万用表的外圈一般会分为六个部分：交流电流档（A~）、直流电流档（A-）、交流电压档（V~）、直流电压档（V-）、电阻档（Ω）、蜂鸣档（符号我打不出来，自己看图吧）。
拨动到要使用的档位以后，还要选择更精确的量程。以交流电压档为例，又分为2V,20V,200V,750V四种，选择的原则是：选大于且最接近与实际示数的量程。比如被测物体上的电压是12V，我们就要选择20V量程。
和插表笔一样，如果经验丰富，可以直接判断被测物电压，然后选择适合的量程。如果没什么经验，可以先选择最大量程，观察测量示数，再进行选择。比如先用750V档位测量，测得示数只有170V，那就把量程选择到200V继续测量。
测量的正确姿势

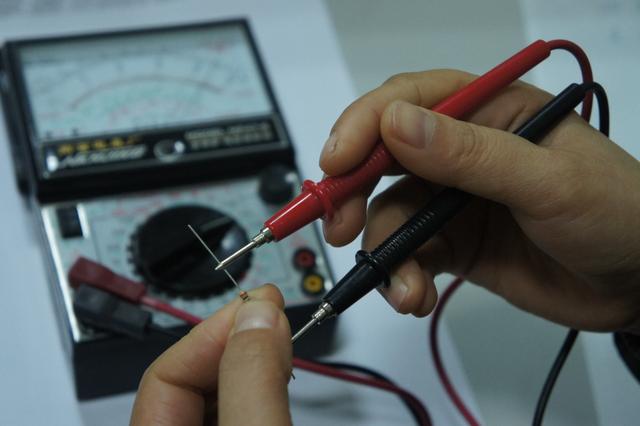

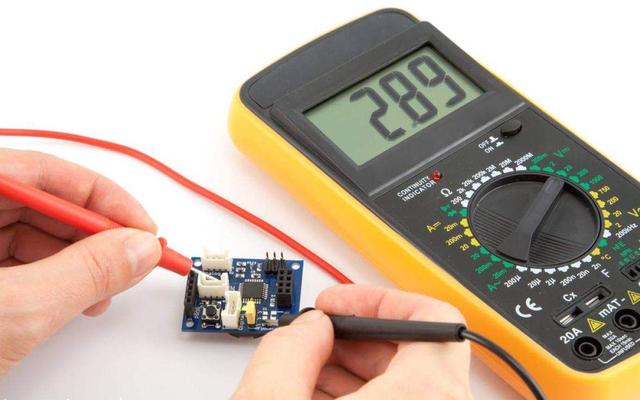

当我们把电子万用表调试好了，表笔也插好了、表盘也拨好了，就该正式进行测量了。测量的正确姿势，应该是左手拿万用表，右手像拿筷子一样拿着两根表笔，并用两根表笔前端的金属部分接触被测物体▼
待显示屏上的数字稳定后，直接读取示数即可。当然了，实际应用中，可以使用这种姿势的情况并不多。如果被测物体比较长，一手拿着一支表笔，也是被允许的——但别忘了，可以这样做，并不代表这样做就是正确的。
2、万用表的使用方法图解：万用表的使用方法及图解
想必理科生在高中的时候，对万用表熟之又熟吧！那么时间长了是不是觉得很生疏了，就让我来介绍一下万用表的使用方法吧！
一、认识万用表构造
先来认识一下两种万用表：
指针万用表：
数字万用表：
二、注意事项
了解了大概的构造后，为了自身的安全，一定要牢记注意事项。
（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
三、操作方法
使用欧姆档时：
（1）选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
（2）使用前要调零。
（3）不能带电测量。
（4）被测电阻不能有并联支路。
（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
测直流电流时：
（1）进行机械调零。
（2）选择合适的量程档位。
（3）使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。
（4）注意被测电量极性。
（5）正确使用刻度和读数。
（6）当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。
（7）如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡 。方法很简单，使用者可以在“2.5a”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5a电流挡了。接入的0.24a电阻应选取用2w以上的线绕电阻，如果功率太小会使之烧毁。
测直流电压：黑表笔接负或地，红笔接+，档位拨到AC~500V，同数字万用表插入两笔测，指针所指数字需对应右边的最大量程而读：即选的是500V档，则读数时要看读盘右边最大数标记为50的那排，如果指针指到的是20，那么读数为200V。
测电阻：在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。
本文关键词：万用表的使用方法图解 好坏，万用表的使用方法图解视频教程全集，万用表的使用方法图解及作用，万用表的使用方法及图解视频，数字万用表的使用方法及图解。这就是关于《万用表的使用方法图解，万用表的使用方法及图解（基础用法教程，小白也能看得懂）》的所有内容，希望对您能有所帮助！
