1、cad拆分命令：CAD中的分解命令怎么用
CAD的分解命令能把一个整体图形分解成多个独立元素，下面我就来讲讲CAD中分解命令的用法。
操作方法
首先，我们打开CAD，如图所示，点击“矩形”命令，任意画一个矩形，我们演示一下，把它分解成独立的直线元素。
选中矩形后，如图所示，点击菜单栏“修改”，点击“分解”。
此时，就发现矩形已经被分解了，任意点击矩形，选中的只是其中一条边，不再是整个图形，如图所示。
用鼠标点击任意一条组成原来矩形的直线，就可以把该直线任意拖动到其他位置，如图所示。
2、CAD修剪的4种方法，其中一种高级修剪，很多人不会
CAD的高级修剪
修剪的使用~
问：如何快速修剪？
答：快捷键TR
问：剪错了其中几根线怎么办
答：那我们详细的来讲讲你不知道的修剪用法，小笔记记起来！
方法一：修剪方法是最常用的命令，具体操作：输入TR ,空格两次，哪里不要剪哪里。
问：遇到图案太复杂的，一点点的剪太花时间了，怎么办？

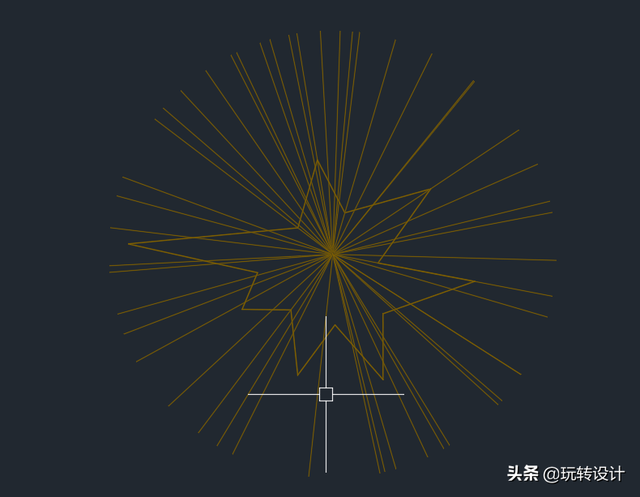

方法二：遇到复杂的图形不要慌，我们输入"EXTRIM", 选择你要裁剪形状的对象，然后如果要保留外面那部分的图形，就鼠标左键点一下选择对象的外面，反之要保留内部的图形则点里面。
效果如下图：

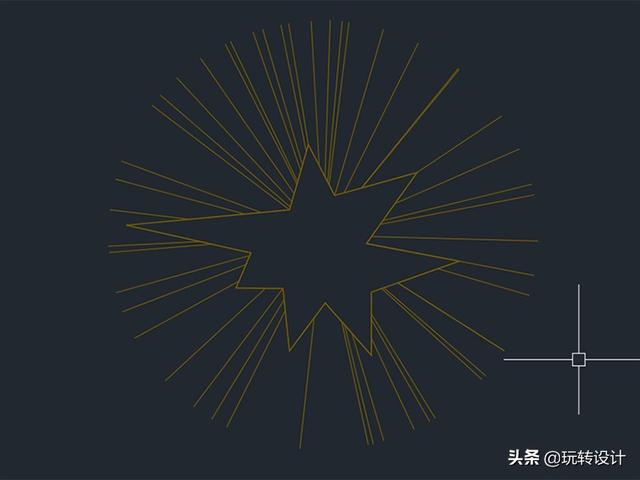

（点击多边形外面的效果)

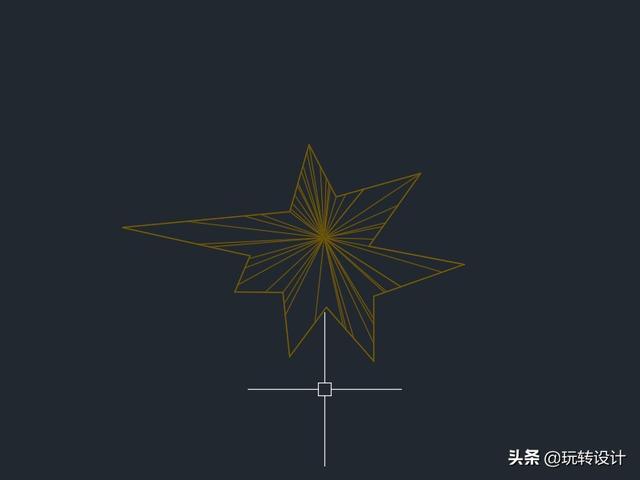

（点击多边形里面的效果)

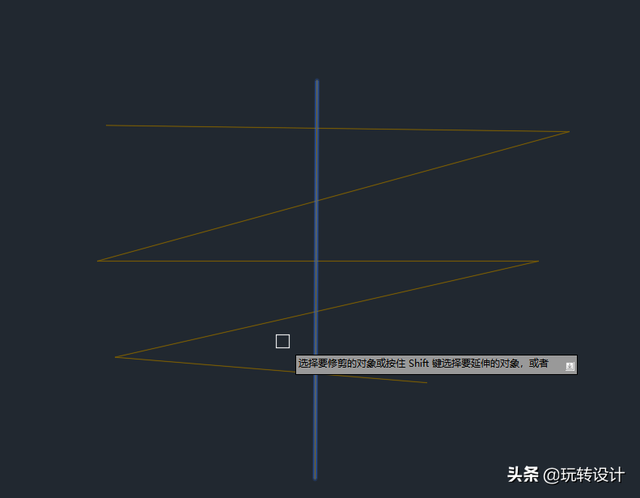

方法三：输入TR-空格一次，选择分割线-空格，选择要修剪的对象

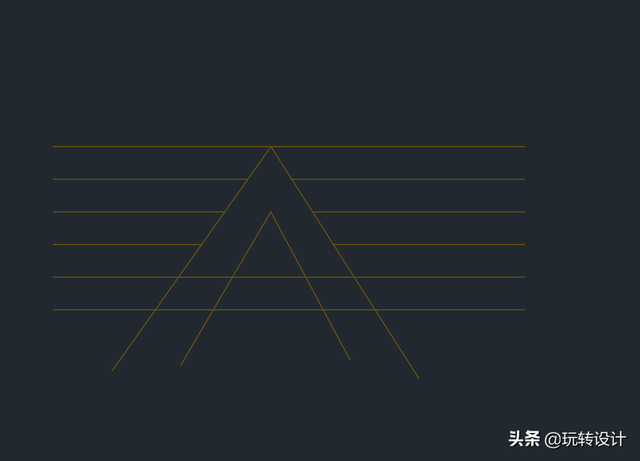

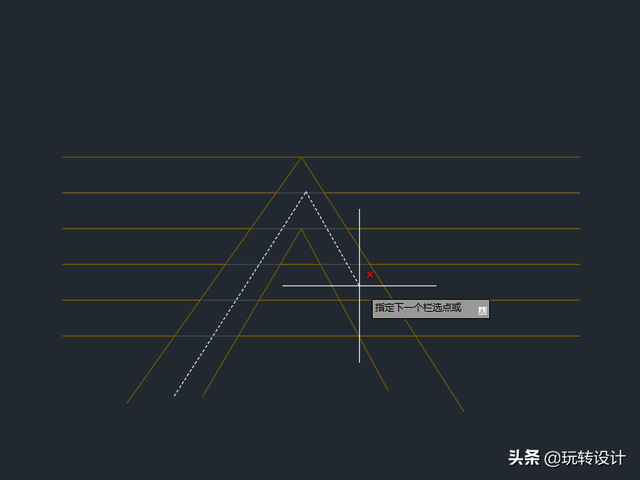

方法四：输入TR-空格两次，输入F-空格，然后沿着你要修剪的方向进行修剪。
问：修剪方法都会了，那操作过程中有几条线剪错了怎么恢复？

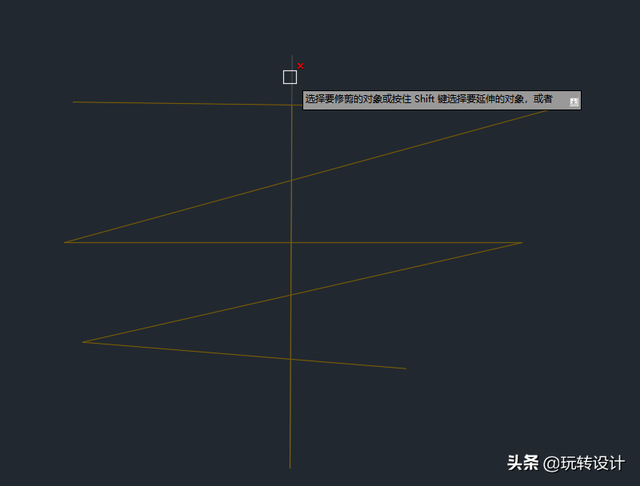

这个时候，我们输入TR,空格两次，然后摁住SHIFT键的同时我们鼠标左键点一下我们要恢复的线条，需要恢复哪条线就点哪里。
