关于【cad点样式怎么设置】，CAD2014中怎么设置点样式，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad点样式怎么设置：CAD2014中怎么设置点样式
- 2、测绘CAD丨CAD常用功能：点命令POINT
1、cad点样式怎么设置：CAD2014中怎么设置点样式
在使用AutoCAD 2014工作时会遇到各种各样的问题，比如设置点样式。那么如何进行操作呢？下面小编与你分享具体步骤和方法。
工具/材料
AutoCAD 2014辅助设计软件
操作方法
启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求设置点样式。
如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉列表选项，选择"显示菜单栏"项。
唤出"系统菜单栏"区，如图所示。点击"格式"图标，用于设置点样式的操作。
如图所示，弹出"格式"菜单选项。点击"点样式..."项，用于打开"点样式"对话框。

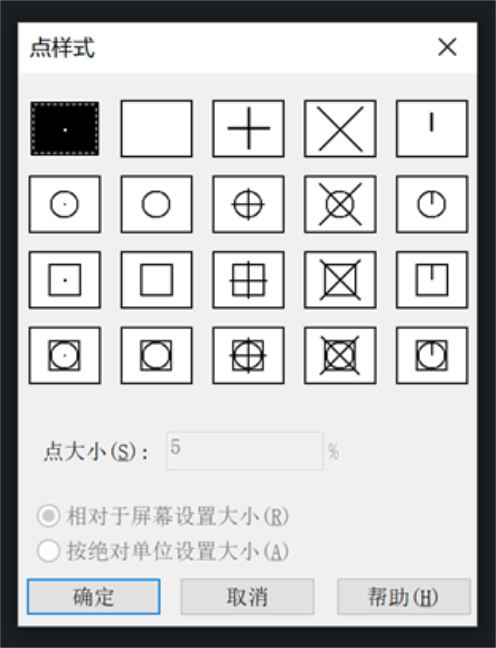

弹出"点样式"对话框，如图所示。选择点样式、调整点大小，设置完成点击"确定"按钮。
如图所示，完成设置点样式的操作。本例到此结束，希望对大家能有所帮助。
2、测绘CAD丨CAD常用功能：点命令POINT
点命令POINT介绍：创建点对象。命令别名: PO。通过在绘图区域指定坐标或输入坐标值的方式创建一个或多个点对象。点对象能作为捕捉对象的节点。能指定某一点的二维和三维位置。若省略 Z 坐标值，就假定是当前标高。
一般单独使用点对象的情况不是很多，但是如果要在图内对一些点标记，可以先点样式DDPTYPE设置。
如果要用上面会话框的这些标记，就能使用点对象。
点对象比较特殊的特点为点的大小。若将点作图中图形，就能按照绝对单位来对大小进行设置，例如5个单位，当前的单位为毫米，表示尺寸为5毫米。若点只作为临时标记，希望不管怎么缩放视图都可以看得清楚的话，就能设置相对于屏幕大小，这时点大小就变成相对屏幕尺寸（图形视口的宽度）的百分比了，默认5%，与十字光标设置大小的方法类似。CAD设置了系统变量PDMODE 和 PDSIZE控制点对象的外观，这与在这个会话框里选择什么模式设置大小与设置点大小的效果相同。
大多数用户更经常用到的为点对象的定数等分（DIVIDE）和定距等分（MEASURE）功能。
本文关键词：CAD2014怎么设置点样式，cad2013点的样式怎么改，cad2011点样式怎么设置，cad2016怎么设置点样式，cad2017怎么设置点样式。这就是关于《cad点样式怎么设置，CAD2014中怎么设置点样式（测绘CAD丨CAD常用功能）》的所有内容，希望对您能有所帮助！
