关于【语音模块的工作原理】，my1690语音播放模块没有声音，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、全双工对讲回音消除降噪语音处理模块 A-09 设计应用
- 2、语音模块的工作原理：my1690语音播放模块没有声音
1、全双工对讲回音消除降噪语音处理模块 A-09 设计应用
A-09 模块采用了内置专业声学技术的 DSP 单元 ATH8809，并配合针对性的算法参数，可 提供完善高效的高品质语音传输解决方案。
A-09 模块为免驱方式，无需系统软件调试，只需要按连接说明，把模块接入产品系统，即 可快捷解决产品的通话回音，及环境噪音干扰问题。
二， 应用领域： 主要应用在采用以太网，WIFI，蓝牙，电话线，2.4G 等数字传输方式的通话产品，能方 便的与各类系统连接。
※ 可视对讲门铃，智能家居通产品。
※ 老人、小孩监控，监护仪对讲设备。
※ 网络免提通话系统。
※ 智能小区，别墅门禁对讲系统。
※ 电梯、企业写字楼、生产车间等广播对讲系统。
※ 智能多媒体教育通话产品。
※ 免提通话平板电脑。
※ 蓝牙通话音响，耳麦产品。
※ 企业多方会议免提通话系统。
※ 车载智能通话系统。
设计应用说明。
1， 模块工作条件，PIN 脚 5，6 为模块的供电脚，其中 6 脚电压范围为 4-5V。
2， 如只是常规消除回音及噪音压制，则只用一个主麦克风 MIC0 即可满足应用。另一个 次麦克风 MIC1 可不接。
3， 模块支持双麦克风模式，但工作中，次麦克风 MIC1 仅作为拾取环境音的作用，不会 从 LINE OUT 输出信号。
4， 主麦克风 MIC0 可采用普通驻极体电容麦克风，灵敏度方面无特别要求，一般参考是 -40DB— -42DB，模块内部并有麦克风增益可调节。主麦克风的信号经过回音处理和噪音 压制后，从模块的 LINE OUT 输出，可以直接连接到设备系统 MIC 输入端。
5， PIN 12 脚为 LINE IN，是该模块回音消除的参考信号输入端，此信号连接到设备系统 的功放输出或功放输出端。
6， 模块的 3，4 脚为模拟音频差分输出端，此信号为 12 脚的 LINE IN 经过 ATH8809 内 部处理后的输出，可做为通话的监听作用。该输出端输出幅度在 800VPP-1200VPP 之间， 可驱动 32R 以上阻抗的耳机，如需要驱动更大负载喇叭，须在模块后端增加功放芯片。
7， 模块的输出音频幅度比较大，需要注意与后端设备 MIC 输入的阻抗匹配，如果这个 匹配不好，会出现声音削顶失真，及断续现象，这个时候可以串联和并联一些阻容件进行 匹配调试。
8， ATH8809 的采样率为 8KHZ，当产品需要播放音乐功能时，连接方式则需要变更， 把模块的 3、4 脚悬空，并按第 5 条描述把参考信号连接到模块的 12 脚 LINE IN 部位即 可。
9， 该模块内部程序参数为一组通用参数，兼顾所有功能。如需要达到完全匹配设备的工 作环境条件，可与工程相关人员沟通确认设备工作状态和结构情况，以达到最大的完善。
多种工作模式系统连接框图
模式1 (采用EE MCU 和连接AUDIO OUT 的工作模式)

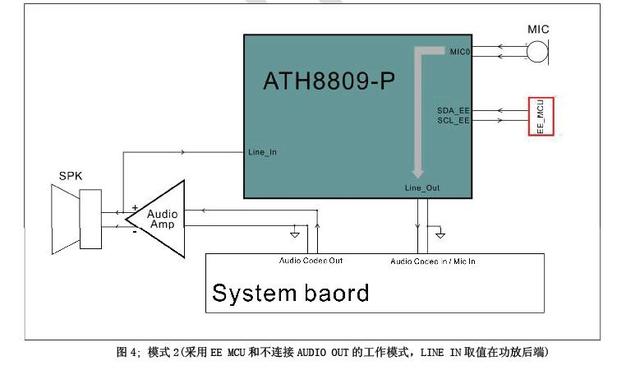

模式2(采用EE MCU 和不连接AUDIO OUT 的工作模式，LINE IN 取值在功放后端)
模式3(采用EE MCU 和不连接AUDIO OUT 的工作模式,LINE IN 取值在功放前端)
声学产品除了良好的电气硬件选择，相关的声学结构也是非常重要，要达成ATH8809 的优异效果，请在项目设计
参数工作条件可消除回音数值
声学回音消除语音频率波段50 to 65dB
参数工作条件可压制噪音数值
稳态环境噪音粉红噪音和车内噪音12dB
1，项目启动前，请确认产品的模具结构是否合理，包括扬声器的独立音腔，麦克风的良好密封。
2，产品模具结构扬声器和麦克风的位置距离和摆放方式。
3，扬声器输出功率选择。
4，通讯双方的信号传输方式
5，产品的功能要求，使用环境。
2、语音模块的工作原理：my1690语音播放模块没有声音
my1690语音播放模块没有声音
因为有的语音模块转换器达不到高速率，所以在录音时需要使用低速，因此当出现这种问题时就要把模块的几组端子短接，并且将录音界面勾选上“低速”选项。然后再开始正常操作录音。但是如果专业的语音模块转换器只能发而不能收或者接收有问题，那么就要在录音界面勾选“无握手”选项。
指示灯待命时闪动，但是触发后没有反应仍然闪动
出现这种问题有可能是设置的控制方式不对，可以尝试重新选择空置方式。如果不能解决而且语音模块录制之后只有第一段声音有效，那么极有可能是将公共端子接错了。
指示灯待命时闪动，但是触发后有一段时间常亮却没有声音
当使用语音模块录制语音时出现上述问题，那么可以调整可调电阻的音量。在调整无效之后检查喇叭是否接在指定的端子上面，如果喇叭接错那么给予纠正，但是喇叭接端子没有问题，那就要测量喇叭电阻，如果断路则说明喇叭损坏。
这些便是在使用语音模块时比较常见的几个问题以及处理办法。对于用户来说，虽然通常都会采购高质量的语音模块产品来使用，但是，为了能保证语音模块能够顺利使用并减少损耗，还是要对这些常见的问题以及如何处理要有所了解，这样就能在出现异常时给予正确的处理办法。
语音控制模块有哪些？
推荐使用YQ5969,该模组系列可以支持1--8个咪头，该语音芯片可以根据客户具体需求提供单核--4核 32bit ARM核心的不同方案，可以支持本地和云端控制不同需求。5米内本地控制率 93%以上，云端控制率97%。YQ5969 语音识别模块是一款小巧语音识别模块，以5米为目标距离来解决人与自然语音交互。安静环境下语音识别距离可达到 10 米；外挂 SPI Flash,增加存储容量；
主要功能如下：
第一，滤除噪声。
第二，混响处理。
第三，修复衰减。
经过麦克风阵列收集到的语音，
做了以上的信号处理之后，
还需要跟语音识别引擎进行足够的匹配，
让语音识别的模型与经过信号处理的信号一致，
这样才会取得最好的识别效果。
单片机能控制的语音模块有哪些？
太多了，并且控制上比液晶模块简单多了。
例如唯创的WTV系列语音芯片，按键控制的话可以录制4段，SSOP20封装的可以到8段，如果用串口控制，可以达到207段，时间长度分别有20s，40s，80s，170s。
如果需要更长的可以使用WT588D模块，不但可以录制多段，还可以更换语音内容，时间长度有200s，500s，1000s。
本文关键词：语音模块怎么播放语音，dysv17f语音模块，播放器语音控制，my1680语音模块，语音播报器没有声音。这就是关于《语音模块的工作原理，my1690语音播放模块没有声音（全双工对讲回音消除降噪语音处理模块）》的所有内容，希望对您能有所帮助！
