- 1、钳形表多种正确使用
- 2、钳流表如何用
1、钳形表多种正确使用
钳形表(钳表)，是集电流互感器与电流表于一身的仪表，是数字万用表的一个重要分支。
钳形表最大的优势是在不断开被测线路的情况下测量线路的电流。
钳形表一般只测量工频交流电流，也有针对直流电进行测量的钳形表。
钳形表的使用需要注意哪些问题？
为了保证测量准确和安全，在使用之前应对钳形表进行以下操作：
使用注意事项：
（1）测量前要机械调零，同时要对钳形表外观进行检查。
（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程 / 满偏×匝数
（4）测量完毕，要将转换开关放在最大量程处。
（5）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
安全规范
（1）使用时应佩戴手套，必要时应设监护人。
（2）不可测量裸导线上的电流。
（3）需要换挡测量时，先将导线从钳口内退出，换挡后再钳入导线测量。
（4）注意安全电气距离，避免形成相间短路和相对地短路。
钳形表的5种主要用途
用途1：测量三相三线电路电流以及三相四线零线电流

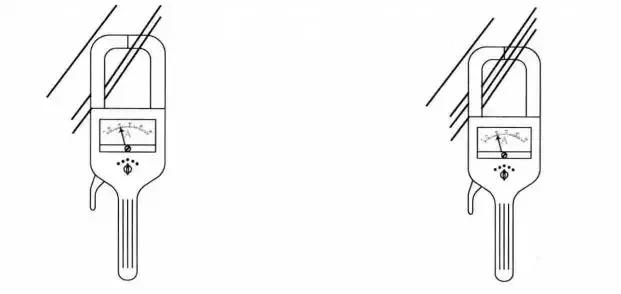

钳形表一般是测量单根导线的电流，如果测量三相三线负载的电流时，同时钳入两条导线，则指示电流值应该是第三条线的电流。
测量三相四线零线电流方法与测量三相三线电路电流一样，同时钳入三条相线，此时指示的电流值就是零线电流值。
用途2：钳形表测量小电流
钳形表测量小电流，即使将档位调至最小的档位，读数仍然不是非常精准。因此，可以将导线缠绕至钳臂上，读取电流值。然后将电流读数除以匝数，即为实际的小电流数值。

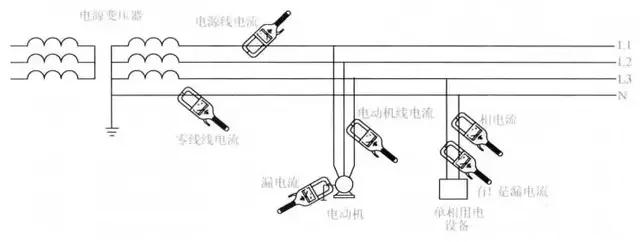

用途3：确定线路中电流名称
判断设备是否正常运行，需要依据现场测量的电流来确定，因此确定是什么电流是一项重要的事情。
用途4：测量无铭牌电动机空载电流判断额定功率
估算口诀：空载电流除以零点八，靠近等级求功率。
步骤如下：测得电动机空载电流值I,根据经验公式：p=I/0.8
用途5：测无铭牌380V电焊机空载电流判断视在功率S
估算口诀：三百八焊机容量等于空载电流I乘以5。
步骤如下：测得电焊机空载电流值I,根据经验公式：p=5I
2、钳流表如何用
钳流表如何用？
将钳形表电流互感器的铁钳在捏紧扳手时张开，被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。
钳形表（钳形电流表简称），其工作部分主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁心制成活动开口，且成钳形，故名钳形电流表。是一种不需断开电路就可直接测电路交流电流的携带式仪表，在电气检修中使用非常方便，应用相当广泛。
钳形电流表的用法
1、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以选择表的量程
2、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。
3、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。
4、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。

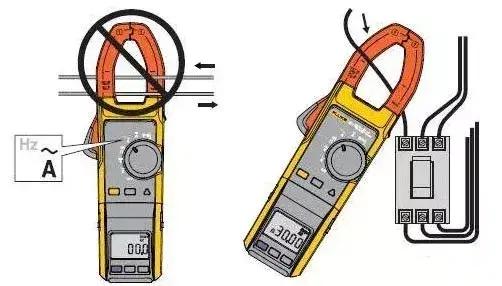

5、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
6、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。
7、测量运行中笼型异步电动机工作电流。根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。
8、测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，（因三相电流相量和为零），当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象（所测电流超过额定电流值），电动机内部或（把其他形式的能转换成电能的装置叫做电源）电源电压是否有问题，即三相电流不平衡是否超过包分之10的限度。
9、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。若无法估计，可先用最大量程档然后适当换小些，以准确读数。不能使用小电流档去测量大电流。以防损坏仪表。
钳流表可以直接测量整个房屋的电流吗？
可以直接测量直流电流。普通钳形电流表的交流电流测量原理与电流互感器相同。然而，能够测量直流电流的电流钳形表不是电流互感器的原理。它使用霍尔元件测量导线周围的磁场，然后将其转换为电流值以进行显示，因为电流方向不会影响测量值，霍尔元件的性能和测量电路的正确设计保证了这一点。
准确的测量应符合规定的电流方向，载流导线应位于环夹的中心。根据此规定，测量误差较大，但不应超过表的标签误差。直流电流使用霍尔元件的工作原理，所谓霍尔效应是指磁场作用于半导体中载流金属导体和载流子时的水平电位差的物理现象。
也就是说，电流是根据磁场的强度来确定的，电然后磁然后才是电，电磁感应定律在交流测试的基础上是不同的。电磁电流互感器制成的钳形表只能测量交流电流，只能精确测量 50hz附近的正弦波电流，而不能测量直流电流。霍尔电流传感器制造的钳形表可以测量AC/DC电流，并且具有更高的带宽，可以测量不同频率的正弦波和变形波电流。
由于钳形电流表本身精度低，在测量小电流时，可以采用以下方法， 首先，要测量的电路的导体应圈出几圈，然后放入钳形表的钳口进行测量。此时，夹具表指示的电流值不是要测量的实际值，实际电流应该是钳台的读数除以缠绕钳台的电线数量。在测量过程中，如果关闭后有噪音，打开钳口，重复一次。
