1、钣金常识及加工方法

钣金的简要阐述及行业概况：

1，随着汽车，通讯，IT，及日常五金制造业的发展，钣金加工变得越来越普及，了解钣金加工就变得更加必要。

2，用手工或机械的方法，把金属薄板，型材和管材制成具有一定形状，尺寸和精度的零件的操作称为钣金加工；在通风，空调管道及其部件制作方面应用较为广泛。

3，钣金件大多有金属薄板和管件制成，由于它具有质量轻，强度和刚度较高，形状可以任意复杂，材料消耗少，不再需要机械加工，表面光洁等特点，因此在日常生活和工业生产中得到广泛应用，如桶，盆，通风管道，物料输送管道，汽车覆盖件加工等，此外，还可应用于汽车外可修复等工作中。

4，金属薄板加工，通常系指剪切，弯曲，压延，翻遍成型等方法。一般来说，凡用模具完成各种变形工序的称作板料冲压工艺，而用手工或机械将板料成型的工艺称作钣金加。

钣金材料：

1，电解板：SECC（N）(耐指纹板)丶SECC(P)丶DX1丶DX2丶SECD（拉伸板）。材料硬度：HRB50°+-5°，拉伸板：HRB32°~37°

2，冷轧板：SPCC丶SPCD（拉伸板）丶08F丶20丶25丶Q235-A丶CRS。材料硬度：HRB50°+-5°，拉伸板:HRB32°~37°。

3，铝板;AL丶AL（1035）丶AL（6063）丶AL（5052）等。

4，不锈钢板:SUS,SUS301(302,303,304),2Cr13丶1Cr18Ni9Ti等。

5，其他常用材料有：纯铜板（T1，T2）丶热轧板丶弹簧钢板，镀铝锌板，铝型材等。

钣金加工工艺：

板金加工工艺基本上可分为：划线、剪切、折方、卷圆(滚弯)、弯曲、咬口或焊接、法兰制作及上法兰等工序。本节主要介绍划线、滚弯、折方、咬口、弯管等工序。

（一）划线

1,板金件大都由平整的金属板材制成，因此必须把板金件的实际表面尺寸，在金属板材上划成平面图形，这种方法称展开划线。

2,根据组成零件表面的展开性质，分可展表面和不可展表面两种。

3,零件的表面能全部平整地摊平在一个平面上，而不发生撕裂或皱折，这种表面称为可展表面。平面、柱面和锥面属可展表面。如果零件的表面不能自然平整地展开摊平在一个平面上，则称为不可展表面，如圆球、圆环的表面和螺旋面等都是不可展表面，它们只能作近似的展开。

（二）钣金加工方法

1、下料：下料是将材料根据展开切割成所需要的形状。下料的 方法很多，按机床类型和工作原理可分为剪切，冲切，激光切割。

1.1 剪切—用剪床切剪出所需要的形状。精度可以达 到0.2mm以上,主要用于剪条料或剪净料。

1.2 冲切下料— 用数控冲床(NC)或普通冲床进行下料。两种下料方式的精度都可达到0.1mm以上，但前者在下料时会有接刀痕且效率相对较低，后者效率高，但单一成本高，适于大批量生产。

1.2.1 数控冲床在下料时是通过上下模固定，工作台移动来冲切板材，加工出所需要的工件形状。数控冲床主要有台励福和AMADA 两种。

1.2.2 普通冲床是通过上下模的移动，利用落料模冲出所需要的料件形状。普通冲床一般必须与剪床配合,才能冲出所需要的形状,即先用剪床剪好条料以后,再上冲床冲出所需的料件形状。

1.3 激光切割——利用激光切割设备对板材进行连续切割，得到所需的料件外形。它的特点是精度高并可以加工具有非常复杂外形的料件，但加工成本相对较高。

2、成形：

钣金成形是钣金加工中主要的一种加工方式。成形 可分为手工成形和机器成形两种。手工成形往往作为补充加工或修整工作，很少采用。但在加工一些形状较为复杂或易发生变形的料件时，仍离不开手工成形。手工成形是利用一些简单的工装夹具来完成。主要采用以下方法：弯曲、放边、收边、拱曲、卷边以及校形等。

我们这里主要讨论的是机器成形：折弯成形,冲压成形。

2.1 折弯成形—将上、下模分别固定于折床的上下工作台，利用伺服马达传输驱动工作台的相对运动,结合上下模的形状,从而实现对板材的折弯成形。折弯的成形精度可以达到0.1mm。

2.2 冲压成形— 利用电机驱动飞轮产生的动力驱动上 模，结合上、下模相对形状，使板材发生变形，实现料件的加工成形。冲压成形的精度可以达到0.1mm以上。冲床可以分为普通冲床及高速冲床。

3、金属薄板的连接

用金属薄板制作的通风管道及部件，可用咬口连接、铆钉连接、焊接等方法进行连接。本节主要介绍咬口连接。

将两块板料的边缘(或一块料的两边)折转咬合并彼此压紧，这种连接方法称作咬口(咬缝)。钣金联接是将不同料件通过某种方式联接在一起，从而得到所需要的产品。钣金联接可以分为：焊接、铆接、螺纹联接等。

(一)咬口连接

1．咬口的种类

角咬口和按扣式

2.咬口的应用

各种咬口主要应用在以下几个方面：

(1)单平咬口 用于板材的拼接缝、风管或部件的纵向闭合缝。

(2)单立咬口 用于圆形弯头、来回弯及风管的横向缝。

(3)转角咬口、联合角咬口、按扣式咬口 用于矩形风管或部件的纵向闭合缝及矩形弯头，三通的转角缝。

(二)咬口宽度和留量

咬口宽度依所制管件的板厚而定，见表8—1。

1.咬口留量大小与咬口宽度、重迭层数和使用的机械有关。

2.对于单平咬口、单立咬口、转角咬口在其中一块板材上留量等于咬口宽，而在另一块板材上留量是两倍咬口宽，因此，咬口留量就等于三倍的咬口宽度。

3.对于联合角咬口，在其中一块板材上留量等于咬口宽度，而另一块板材上留量则是三倍咬口宽度，总留量为四倍的咬口宽度。

4. 咬口留量应根据需要，分别留在板材两边。

咬口可用手工或机械进行。

1．手工咬口

手工咬口工艺过程如下：

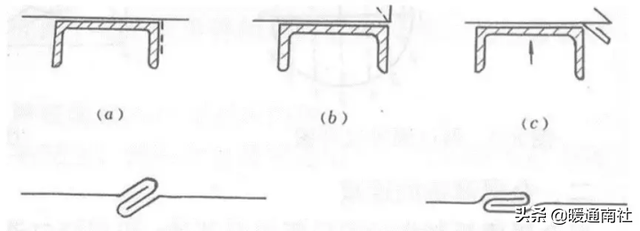

(1) 单平咬口的加工(下图)将预先划出扣缝弯折线的板材放在槽钢上，使扣缝的弯折线对准槽钢的边缘:

(1) 咬口机械有直线型咬口机及弯头咬口机，它们可以完成方形、矩形、圆形管及弯头、三通、变径管的咬口成形，而且咬口形状准确，表面平整，尺寸一致，生产率高，在空调、通风管道加工中，获得广泛应用。

(2) 咬口成形过程机械咬口是使板料通过多对槽形不同的旋转辊轮，使板边的弯曲由小到大，循序渐变，逐步成形。

（三）板材的滚弯和折方由板材制作圆形风管时，需要把板材卷圆(滚弯)。制作矩形风管时，需要把板材折方。

板材的滚弯通过旋转的滚轴，使板料弯曲的方法称为滚弯，又称卷圆。

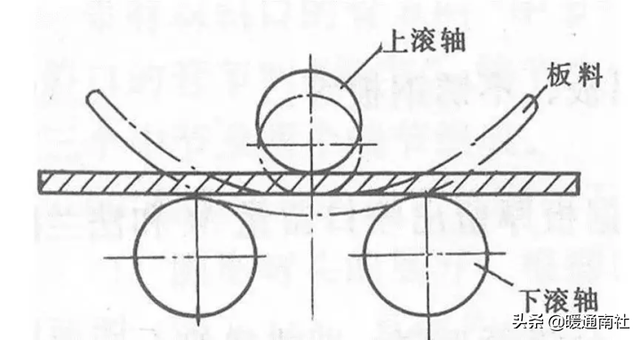

1．基本原理,滚弯的基本原理如图所示。板料放在下滚轴上，上、下滚轴间的距离可以调整。当其距离小于板料厚度时，板料便产生弯曲，即所谓压弯。如果连续不断地滚压，板料在所滚到的范围内便形成圆滑的曲度(但板料的两端由于滚不到，仍是直的，在形成零件时，必须设法消除)。所以滚弯的实质，就是连续不断的压弯。

3.1 焊接可分为:CO2焊接、Ar焊接、电阻焊接等

3.1.1 CO2焊接加工原理:用保护性气体(CO2)将空气和熔化金属机械隔离,防止熔化金属氧化和氮化.主要用于焊接铁材, 特点:连接牢固,且密封性能好, 缺点: 焊接时易产生变形. CO2焊接设备主要分为机器人CO2焊机和手工CO2焊机。

3.1.2 Ar弧焊主要用于焊接铝材和不锈钢材料.其加工原理及优缺点和CO2一样,设备也分为机器人焊接和手工焊接。

3.1.3 电阻焊接工作原理:利用电流通过焊件产生的电阻热,熔化焊件加热使焊件连接起来. 设备主要有松兴系列,奇隆系列等。

3.2 铆接可分为: 压铆联接及铆钉联接等。常见的铆接设备有压铆机，拉铆枪及POP铆钉枪等。

3.2.1 压铆联接是将螺钉、螺母压入料件，使其可以通过螺纹联接其它零件。

3.2.2 铆钉联接是用铆钉将两个料件拉铆联接在一起。

表面处理：

表面处理对产品表面所起的装饰及防护作用被许多行业所认可。在钣金行业中，通常采用的表面处理方式有电镀、喷涂及其它的一些表处方式。

1、电镀分为:镀锌(彩锌,白锌,蓝锌,黑锌),镀镍,镀铬等;

主要是在料件表面形成一层防护层,起保护及装饰的作用;

2、喷涂分喷漆及喷粉两种,是将料件经过前处理以后,用喷枪,气体把涂料喷到工件表面上,涂料在工件表面形成涂层.烘干后,起防护的作用;

手工弯管

在无弯曲设备或单件小批生产中，弯头数量又少，制作弯曲模不经济，在这种情况下采用手工弯曲。手工弯曲的主要工序有灌砂、划线、加热和弯曲。

(一)灌砂手工弯管时，为防止钢管断面变形，采用以下主要方法：管内充装填料(石英砂、松香和低熔点合金等)。对较大直径钢管，一般使用砂子。灌砂前用锥形木塞将钢管的一端塞住，在木塞上开有出气孔，以使管内空气受热膨胀时自由泄出，装砂后管子另一端也用木塞塞住。装入钢管的砂子应清洁、干燥、紧密。

对于直径较大的钢管，不便使用木塞时，可采用钢制塞板。

(二)划线确定钢管的加热长度

(三)加热 加热可用木炭、焦炭、煤气或重油作燃料。加热应缓慢均匀，普通碳素钢加热温度一般在1050℃左右。对不锈钢及合金钢管用冷弯。

(四)弯曲 加热好的钢管可在手工弯管装置上进行弯曲。

有芯弯管

有芯弯管是在弯管机上利用芯轴沿模具回弯管子。芯轴的作用是防止管子弯曲时断面的变形。芯轴的形式有圆头式、尖头式、勺式、单向关节式、万向关节式和软轴式等。

有芯弯管的质量取决于芯轴的形状、尺寸及伸入管内的位置。

无芯弯管

无芯弯管是在弯管机上利用反变形法来控制钢管断面的变形，它使钢管在进入弯曲变形区前，预先给以一定量的反向变形，而使钢管外侧向外凸出，用以抵消或减少钢管在弯曲时断面的变形，从而保证弯管的质量。

无芯弯管应用较为广泛。当钢管的弯曲半径大于管径1．5倍时，一般都采用无芯弯管。只有对直径较大，壁厚较薄的钢管才采用有芯弯管。

此外，弯管的方法还有顶压弯管、中频弯管、火焰弯管及挤压弯管等。

钢管

钢管分无缝钢管和有缝钢管两种。

(一)无缝钢管

无缝钢管分热轧管、冷拔管、挤压管等。按断面形状分圆形和异形两种，异型钢管有方形、椭圆形、三角形、星形等。根据用途不同，有厚壁和薄壁管，板金件多采用薄壁管。

(二)有缝钢管

有缝钢管又称焊接钢管，用钢带焊成，有镀锌与不镀锌两种，前者称为白铁管，后者称为黑铁管。

钢管的规格在公制中用外径和壁厚表示，在英制中以内径(英寸)表示。

钢管的尺寸标记方法是：外径×壁厚×长度，如管D60×10×6000

钣金件的连接方式：

钣金件是由许多零件组合起来的，零件之间必须通过一定的方式联接，才能构成完整的产品。常用的联接方法有焊接、铆接、螺纹连接和胀接。钢管之间连接也采用上述几种方法。关于焊接、铆接、螺纹连接

胀接是利用钢管和管板变形来达到密封和紧固的一种连接方法。它可以采用机械、爆炸和液压等方法，来扩张钢管的直径，使钢管产生塑性变形，管板孔壁产生弹性变形，利用管板孔壁的回弹对钢管施加径向压力，使钢管与管板的接头具有足够的胀接强度(拉脱力)，保证接头工作时(受力后)钢管不会被从管孔中拉出来。同时还应具有较好的密封强度(耐压力)，在工作压力下保证设备内的介质不会从接头上泄漏出来。

内容来源网络。

2、什么是钣金加工

什么是钣金加工？

汽车钣金喷漆好学,因为没有太多的要求,只要你用心,有兴趣,就可以学会。汽车维修技术学会不难,但是要想学好,必须要花费大量的时间练习,积攒更多的经验,熟能生巧,才能出师。

钣金喷漆是两个工种,钣金工和喷漆工。汽车钣金喷漆时,先由钣金工处理,再交由喷漆工喷漆。钣金工需要学会基本设备的使用,比如打磨、拆件、拉拔等。喷漆工需要学会遮蔽、腻子、各种漆的喷涂、烘干等。钣金喷漆的基本流程通常分为五步:

1.确认方案:根据车辆碰撞的严重程度来制定相应的维修方案。

如果是严重交通事故还会涉及到发动机、变速箱、电路等，这时就需要机修部门的人员进行对其进行拆卸、维修。

2.钣金校正钣金校正需要根据车身变形的程度，通过相应的维修设备来修复变形部位。钣金包括切割、打磨、拉伸、收火、还氧处理等，目的就是让变形部位恢复原状，并保持金属原有的刚性。

3.刮灰定型:车辆通过钣金后会存在很多瑕疵和修复痕迹，这是钣金工作无法弥补的缺陷，即使直接更换新部件，也会存在不完美的地方，这时就需要通过刮灰定型来重塑车身腰线及平整度。这项程序看似简单，但其实是考验工人手艺的。

4.喷涂漆面:喷涂漆面的工序也比较繁琐，而且对于工作的环境也有较高的要求，需要在无尘的条件下进行。

喷漆主要分为以下几个步骤:喷涂头道底漆——喷涂中涂底漆——打磨中涂底漆——调漆——喷涂面漆——烘干漆面。

5.漆面处理:漆面处理是整个钣金喷漆工作中的后一道工序。其实无论工人工作在怎么细致，多多少少都会留下一些不完美的地方，哪怕是空气中漂浮的一些尘土都会影响整个效果，这时就只能靠此环节来进行补救。

通常主要的补救方式是由极细的美容砂纸或用抛光机进行打磨，以达到“镜面”效果。

钣金件加工工艺流程

钣金是一种针对金属薄板的综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型等。通常，钣金件工厂最重要的三个步骤是剪、冲/切、折。

金属板材加工就叫钣金加工。具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。现代钣金工艺包括:是灯丝电源绕组、激光切割、重型加工、金属粘结、金属拉拔、等离子切割、精密焊接、辊轧成型、金属板材弯曲成型、模锻、水喷射切割等。扩展资料:在满足产品的功能、外观等要求下，钣金件的设计应当保证冲压工序简单、冲压模具制作容易、钣金件冲压质量高、尺寸稳定等。详细的钣金件设计指南可参考机械工业出版社出版的《零件结构设计工艺性》和《面向制造和装配的产品设计指南》。

钣金件工厂一般来说基本设备包括剪板机Shear Machine、数控冲床CNC Punching Machine/激光、等离子、水射流切割机Laser,Plasma, Waterjet Cutting Machine/复合机Combination Machine、折弯机Bending Machine以及各种辅助设备如:开卷机、校平机、去毛刺机、点焊机等。

钣金加工用到哪些设备?

2.成形设备:普通冲床、网孔机、折床和数控折床

3.焊接设备:氩弧焊机、二氧化碳保护焊机、点焊机、机器人焊机

4.表面处理设备:拉丝机、喷沙机、抛光机、电镀槽、氧化槽烤漆线

5.调形设备:校平机。
