1、设计一个延迟开关电路

01

—

简单介绍

延迟开关电路指的是当电路开关按下时，负载需要经过一定时间后才能够获得电源。

该电路经常会应用在拥有多个电源的电路系统中（原因是部分多电源系统拥有上电时序）。

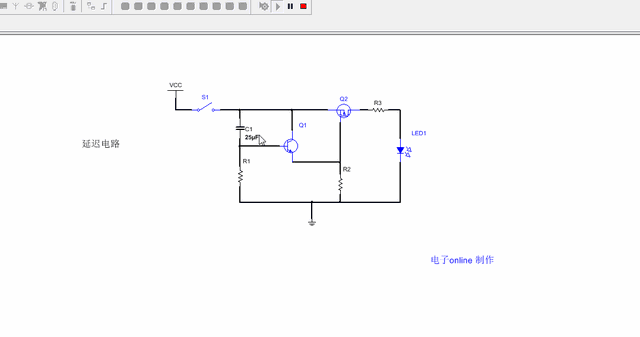

电路的实现如下图所示：

02

—

电路设计要点

延时电路的要点主要有两个：

一、开关具有延时效果，同时延时时间可调；

二、延时开关时间稳定，即每次上电的延迟时间基本不变。

03

—

效果展示

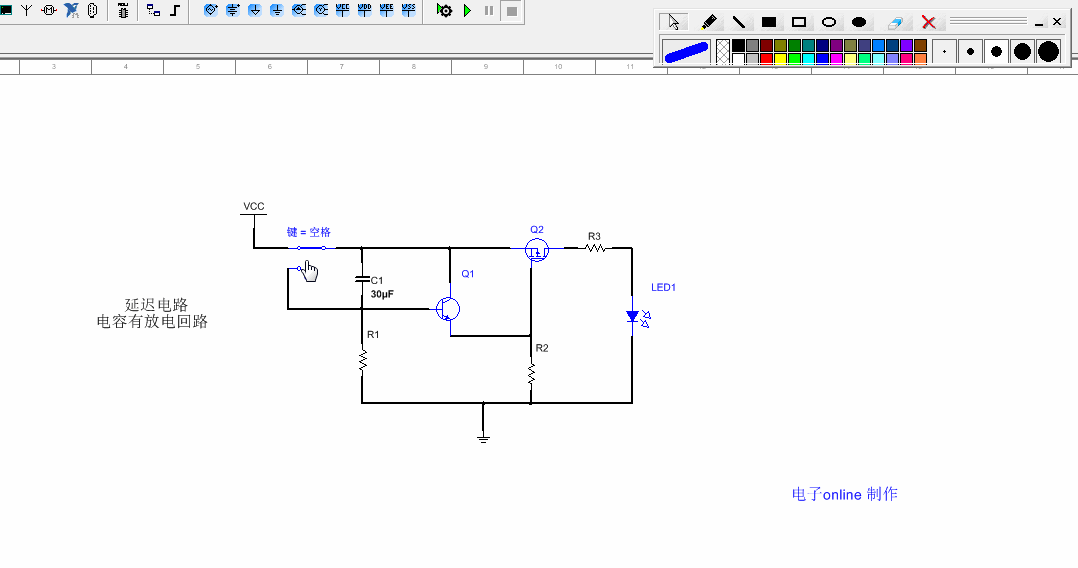

一、按下开关S1，LED延时发光；通过改变电容C1的大小，可以调整延迟时间

二、为了保证延时时间稳定，必须要给电容C1加上放电回路，否则延时电路在第二次上电时会失去延时效果。仿真如下所示：

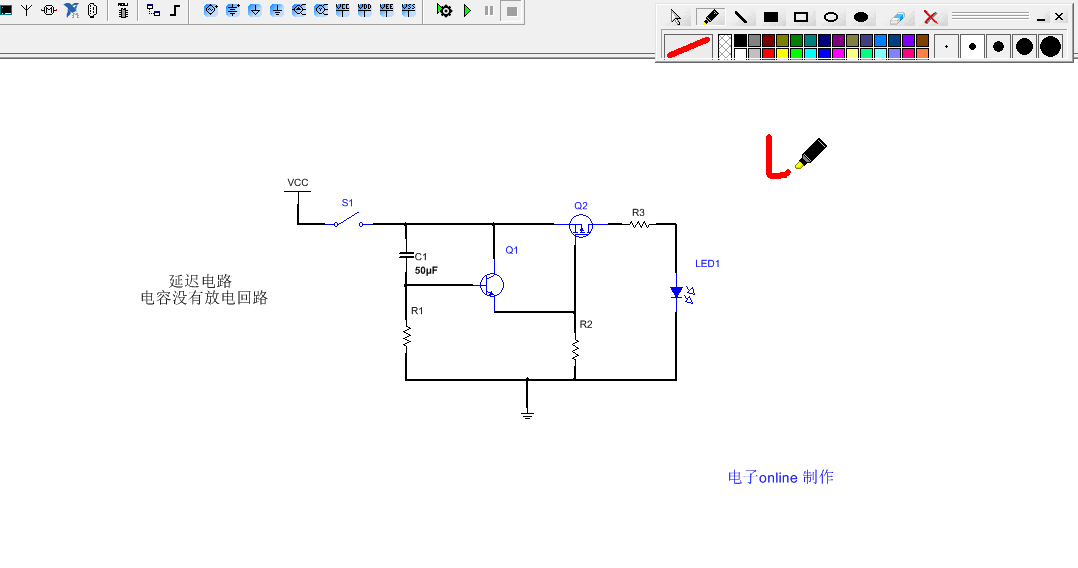

电容没有放电回路：

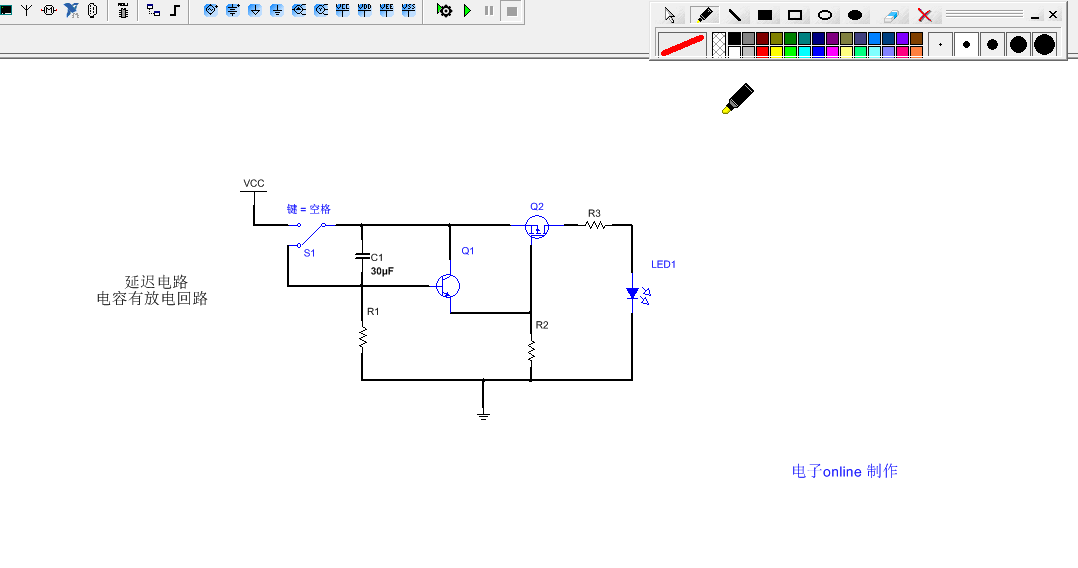

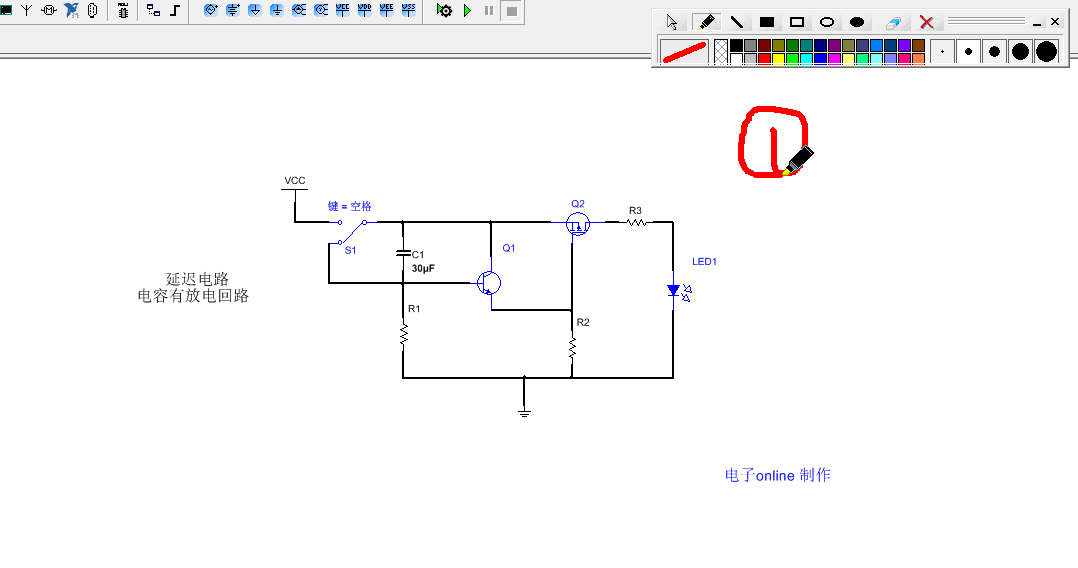

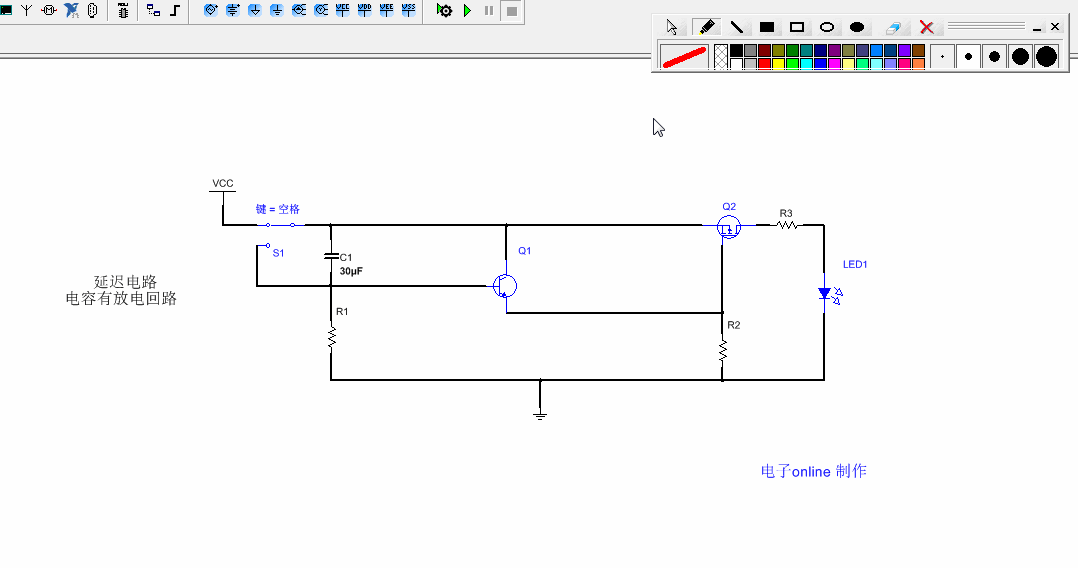

电容有放电回路：

04

—

工作原理

电路中的控制LED电源的是Pmos，Pmos的导通条件是VgsPmos的导通条件是Vgs<4V，即Vg需要比Vs小4V时，Pmos才会导通。

1、电容初始电压=0V，当开关S1按下瞬间，三极管基极电压=Vcc，此时三极管导通，所以Vg=Vcc-0.7V。故此时Pmos的Vgs=-0.7，不导通。

2、之后电容C1会慢慢充电至Vcc，之后电容就相当于断路。此时三极管基极电流为0。三极管也断开。则Pmos的g极被电阻下拉至地，Vgs

05

—

总结

电路的实现主要是利用了电容的充放电特性来控制三极管的导通，进而实现Pmos的延时开通。

实际应用时，需要特别注意Pmos的Vth 以及Vgs的耐压值。Vth决定了电路的最小供电电压，Vgs耐压值决定了最大供电电压。

另外，电容的放电回路尽量由开关来做，如何使用电阻作为放电回路，电路的延时时间可能会不稳定。同时也会增加电容的工作损耗。

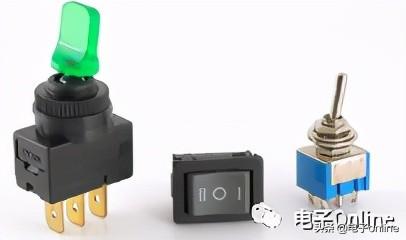

其中的开关可直接使用机械的单刀双掷开关，如下：

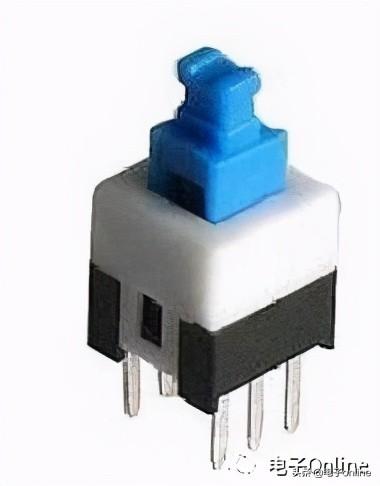

也可用三极管或者mos管，但是半导体开关需要添加控制信号，大家可根据自己实际情况设计。

2、延时开关是什么

延时开关原理详解

延时开关的一种新型的节能自动控制开关，比较经济实用，节省大量的成资源，是当今时代所倡导的一种节约性行为，延时开关常常用于卫生间，走廊以及楼道这些场所，当人离开后的大概30秒会自动关闭灯，不需要人为的去操控，延时开关分为很多种类，比如声控类，触摸式，还有红外线等等，下面小编为大家详细介绍的是延时开关原理，希望会对大家提供帮助。

延时开关原理介绍一

1.将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。同时电源对电容器C充电。当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。从K1断开到继电器释放的时间间隔称为延时时间。它决定于R和C的大小。一般C为100微法时，调节可调电阻器R可获得10秒至90秒的延时时间。若C取1000微法，则延时时间可达5分钟以上。

2.继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。

延时开关原理介绍二

延时开关是有分触摸延时开关、声光控延时开关等。下面小编为大家一一介绍其原理。

1.声光延时开关是由几个声控开关和光控开关还有灯泡串联而成。当有光线时，光敏开关断开，当无光线时，光敏开关闭合。然后当有声音产生时。声敏开关闭合。从而形成通路。使灯泡点亮。

2.触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流(电压低，但电流并不一定小)，最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。

延时开关原理介绍三

1.触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。平时，VS处于关断状态，灯不亮。VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。此时LED发光，指示开关位置，便于夜间寻找开关。

2.IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

以上就是小编为大家介绍延时开关原理的全部内容了，通过三方面的介绍对延时开关的工作原理，我们可以看的出来，要想全面掌握延时开关原理的全部内容，我们就要从分触摸延时开关、声光控延时开关这两个内容进行展开了解，延时开关是采用一种自动式的开关，当人离开30秒或者75秒后，会自动延时关闭，节省了大量的成本，节约了资源。

延时开关的工作原理是什么

延时开关的工作原理是什么

延时开关的工作原理是什么？开关和我们的日常生活密不可分，基本上每家都需要开关。比如说电灯、电器等等。最近新出了一种很方便的延时开关，下面就聊聊延时开关的工作原理是什么。

延时开关的工作原理是什么1

一、延时开关的简介

延时开关中有触摸延时开关、声光控延时开关等。只要用手摸一下开关的触摸片或给声音信号就自动照明。当人离开30秒至75秒内自动关闭，因此，也成为国家能源部极力推荐产品。

二、声光延时开关基本原理

声光延时开关是由几个声控开关和光控开关还有灯泡串联而成。当有光线时，光敏开关断开，当无光线时，光敏开关闭合。然后当有声音产生时。声敏开关闭合。从而形成通路。使灯泡点亮。

触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流（电压低，但电流并不一定小），最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。

三、延时开关的工作原理

延时开关最大的特色是使用时，只要用手指摸一下触摸电极，灯就点亮，延时1分钟左右后会自动熄灭。可以直接取代普通开关，不必改室内布线。

其工作原理为：

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。VD1～VD4、VS组成开关的'主回路，IC组成开关控制回路。平时，VS处于关断状态，灯不亮。VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

延时开关的工作原理是什么2

一、什么是延时开关

延时开关是为了节约电力资源而开发的一种新型的自动延时电子开关，省电、方便。主要用于楼梯间，卫生间等场所。

二、延时开关的作用有哪些

1、使用时只需触摸开关的金属片即导通工作，延长一段时间后开关自动关闭。

2、应用控制，开关自动检测对地绝缘电阻，控制更可靠无误动作。

3、无触点电子开关，延长负载使用寿命。

4、触摸金属片地极零线电压小于36V的人体安全电压，使用对人体无害。

5、独特的两制设计，直接代替开关使用，可带动各类负载。

延时钥匙开关是什么意思？

触摸式延时开关利用的是与试电笔同样的原理，
即在人体和电源间串联一个很大的电阻， 这样，通过人体会形成一个低电压的电流（电压低，但电流并不一定小）， 最终流入大地， 形成触发回路，
这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。 因此，凡是用导体接触触摸开关，灯都能亮（比如用手拿钥匙，钢勺子，都行）， 我自己就经常用钥匙来开灯， 这样可以减少手接触细菌的机会，
