关于【真空测试仪有什么作用】，真空测试机的原理，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、真空断路器的选择标准
- 2、真空测试仪有什么作用
1、真空断路器的选择标准
真空度测量仪可以帮助众多电力工作者更加方便的进行各类电力测试。

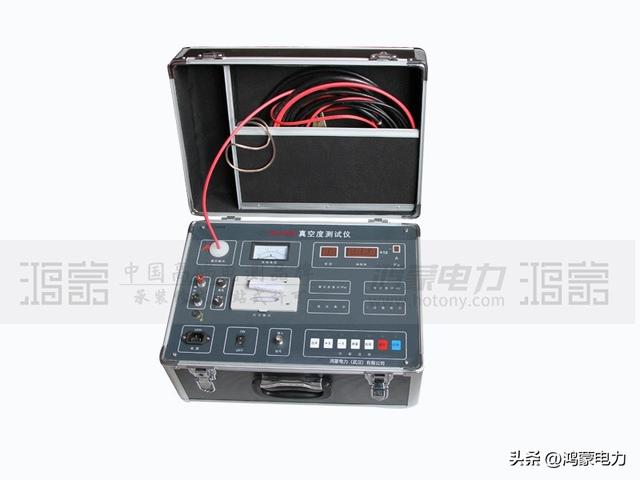

HM-2000真空度测试仪
真空断路器可用于分配电能，偶尔启动异步电动机，保护电力线和电动机，并在发生严重过载、短路和欠压故障时自动切断电路。它们用作熔断器开关和过热和欠热继电器的组合。此外，故障电流中断后一般不需要更换部件。它已被广泛使用。以下是真空断路器的选型指南： 真空断路器选型的一般原则： 为保证高压电器在正常运行、维修、短路和过电压下的安全，高压电器应根据以下条件选择：
(1)根据正常工作条件选择，包括电压、电流、频率和机械负载；
(2)根据短路情况，包括短期耐受电流、峰值耐受电流、合闸分断电流等。
(3)根据温度、湿度、海拔、地震等环境条件选择。
(4)取决于耐压能力，包括绝缘水平；
(5)根据各种高压电器的不同特性，包括开关的动作性能、熔断器保护特性的匹配、变压器的负载和精度等级等。
(6)根据各种高压电器的不同特性，包括开关的动作性能、熔断器保护特性的匹配、变压器的负载和精度等级等。
真空断路器工作正常：
①根据工作电压选择的高压电气设备的额定电压应符合其所在电路的标称系统电压，其最大允许工作电压Umax不应小于其最大工作电压Uy。它所在的电路，即Umax≥Uy
②根据工作电流，高压电器的额定电流in不小于电路的连续工作电流ig。
真空断路器的短路稳定性：
①短路稳定性检验的一般要求
②短路电流的热效应
③短路稳定性检查 以上是真空断路器选型指南的介绍，真空断路器在高压电路中起控制作用，是高压电路中重要的电气元件之一。真空断路器用于正常运行时接通或断开电路，一旦发生故障，电路将由继电保护装置迅速切断，在特殊情况下能可靠接通短路电流。真空断路器是在正常或故障条件下连接或断开高压电路的特殊电器。
2、真空测试仪有什么作用
真空测试仪有什么作用？
检漏测试仪连接到一个特别设计用来容纳需要被测试的包装的测试腔。包装被置于要被抽真空的实验腔内。双传感器技术不仅用来监测真空度同样也监测预定测试时间段中的真空变化。绝对真空和真空差压的变化暗示了当前包装中存在泄漏和缺陷。一项测试的灵敏度取决于传感器的灵敏度、包装的形式、包装测试时的夹具以及测试中的关键参数：时间和压力。
采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
HSXZKG-I真空度检测仪
真空度测试仪是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重化的灭弧室。
各种泄漏测试方法和泄漏测试仪器都有哪些？
气泡法：在密闭的工件腔体内通入一定压力的气体，将工件沉放入水中(或者其它液体中)，观察是否有气泡溢出。或者在工件表面涂肥皂水，观察是否有气泡产
生。(落后，污染产品，效率低下，无法自动化)
压力降法：在密闭的工件腔体内通入一定压力的气体，静止一段时间，再次检测气体的压力，观察压力是否有降低，根据压力的变化来判断是否有泄漏。(落后，效
率极其低下，灵敏度最低)
压力差法：原理与压力降法类似，但方法更好。在密闭的工件腔体内通入一定压力的气体，同时在一个标准罐体内通入同样压力的气体，静止一段时间，观察标准罐
体内的压力与工件内的压力差。这个比压力降法的精度要高，它可以排除环境温度变化带来的压力偏差。但市面上现有的压差表分辨率只有
100~1000pa(灵敏度有所提高，效率也不高)
泄漏收集法：适合阀类产品，一侧（腔体）加压，另一侧（腔体）收集泄漏气体且尽可能减小腔体体积，以增加单位泄漏量下的压力的变化速度。效率一般。
超声波探测法：原理是泄漏点会产生超声波，使用超声波探测仪即可找出泄漏点。这个适用于寻找气体管路泄漏点的检测。(精度很差，最小只能探测到3公斤压力
下100um孔径的泄漏，这时的泄漏速度有100000立方毫米/秒以上)
卤素气体检漏法：将一定压力的卤素气体通入密闭的工件腔体中，在工件外部用卤素探测仪检测是否有卤素气体泄漏。(精度尚可，能探测到的最小泄漏速度大约为
10~20立方毫米/秒，效率一般，要在所有表面扫描探测，)
氢氦气检漏法：原理与卤素气体检漏法类似，不同的是使用分子量更小，运动速度更快的氢氦气体，所以灵敏度更高。在20℃标准大气压下，水分子的运动速率约
1~2m/s，氧气分子运动速率约460m/s，氢分子运动速率约1600m/s。将一定压力的氦气，通入密闭的工件腔体中，然后使用氦质谱仪检测工件的
腔体周围是否有氢氦元素泄漏，这个是目前高精度检漏所用的方法，比起前面几个方法来说，精度提高了很多，当然，成本也很高。（灵敏度最高，在真空模式下，
每秒泄漏超过1亿个气体分子时，就能探测到，在标准大气压下约5立方微米/秒，
或10
^-13立方米*帕/秒，若在大气模式下，灵敏度减少4个数量级，约0.05立方毫米/秒。不仅设备昂贵，而且需要消耗昂贵的氦气，要配置真空泵等，效率尚可，使用时要在所有表面扫描探测）
真空容器如何测漏率？
1、充压检漏法：在被检件内部充入一定压力的示漏物质，如果被检件上有漏孔，示漏物质便从漏孔漏出，用一定的方法或仪器在被检件外部检测出从漏孔漏出的示漏物质，从而判定漏孔的存在、位置及漏率的大小。
2、真空检漏法：被检件和检漏器的敏感元件处于真空状态，在被检件的外部施加示漏物质，如果有漏孔，示漏物质就会通过漏孔进入被检件和敏感元件的空间，由敏感元件检测出示漏物质，从而可以判定漏孔的存在、位置利漏率的大小。
3、背压检漏法：利用背压室先将示漏气体由漏孔充入被检件，然后在真空状态下使示漏气体再从被检件中漏出．以某种方法（或检漏仪）检测漏出的示漏气体，判定被检件的总漏率。
真空检漏的性能指标
真空检漏技术就是用适当的方法判断真空系统、容器或器件是否漏气、确定漏孔位置及漏率大小的一门技术，相应的仪器称为检漏仪。在真空系统、容器、器件制造过程中借助真空检漏技术确定它们的真空气密性、探查漏孔的位置，以便采取措施将漏孔封闭从而使系统、容器、器件中的真空状态得以维持。
漏孔就是真空容器的孔洞和孔隙。容器内外的压力差会使气体通过漏孔从容器的一侧通向大气侧。漏孔一般很微小，实际上不能测出漏孔的具体大小，所以漏孔大小都用漏率（在规定的条件下气体流过漏孔的流量）来表示。
漏孔两侧存在着压力差，即可利用气体流动引起的效应来检漏。为便于检漏和易于检测出漏孔的位置，一般尽可能缩小检测的面积范围，所以先侧重于对零部件的检漏。零部件经过严格的检漏，组装后就可避免漏气。
本文关键词：真空测试仪有什么作用呢，真空测试仪原理图，真空测定仪，真空测试机的原理，真空测试图。这就是关于《真空测试仪有什么作用，真空测试机的原理（真空断路器的选择标准）》的所有内容，希望对您能有所帮助！
