关于【向心推力球轴承】，什么是向心推力轴承，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、轴承的常用种类及代号
- 2、向心推力球轴承：什么是向心推力轴承
1、轴承的常用种类及代号
轴承是机械设备中非常关键的传动零部件。按承载不同通常分为：向心轴承、推力轴承。按滚动体的列数通常分为：单列轴承，双列轴承，多列轴承。
14种常见轴承的特点、区别和对应的用途。
一、角接触球轴承
角接触轴承的接触角越大越适合轴向负荷应用，接触角越小则适合高速旋转应用，单列轴承可承受径向负荷与单向轴向负荷。组合使用可共用内圈与外圈，能够承受径向负荷与双向轴向负荷。主要用途包括：单列：机床主轴、离心分离机、汽车前轮、差速器小齿轮轴等。双列：油泵、罗茨鼓风机、变速器、印刷机械等。
二、调心球轴承
它的外圈滚道为内球面型，能够自动调整不对中，主要承受径向载荷。主要用途：包括木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承
在球面滚道外圈与双滚道内圈之间装有球面滚子，通常分为R、RH、RHA和SR四种，具有调心性能，可承受径向负荷与双向轴向负荷。主要用途包括：造纸机械、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械等

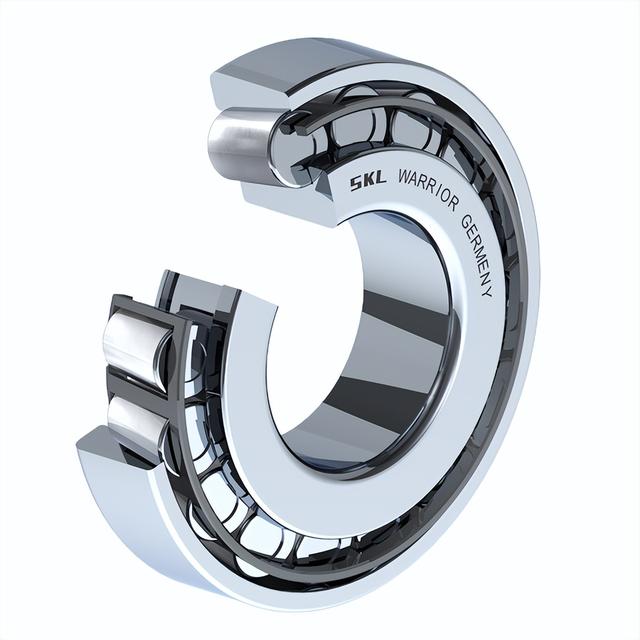

五、圆锥滚子轴承
滚动体采用圆台形滚子，滚子由内圈大挡边引导，双列的圆锥滚子轴承可承受径向负荷与双向轴向负荷，主要用途包括：变速器、差速器小齿轮轴。机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置。适用于承受重负荷与冲击负荷。
六、深沟球轴承
深沟球轴承套圈具有连续沟型滚道。深度约为球的赤道圆周长的三分之一；深沟球轴承主要用于承受径向载荷和一定的轴向载荷。径向游隙增大时，能够具备一定的角接触球轴承性能。具有摩擦系数小，极限转速高，精度高，主要用途包括：汽车、拖拉机、机床、电机、水泵、农业机械、纺织机械等。
常见的轴承代号：
“6”表示深沟球轴承
“4”表示双列深沟球轴承
“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）
“21”“22”“23”“24”表示调心滚子轴承。（3类）
“N”表示圆柱滚子轴承（2类）
“NU”内圈无挡边。
“NJ”内圈单挡边。
“NF”外圈单挡边。
“N”外圈无挡边。
“NN”双列圆柱滚子，外圈无挡边。
“NNU”双列圆柱滚子，内圈无挡边。
滚针轴承（4类）
“NA”旋削外圈滚针轴承
“NK”冲压外壳滚针轴承
“K”滚针和保持架组件，无内外圈。
“7”表示角接触球轴承（6类）
“3”表示圆锥滚子轴承（公制）（7类）
“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）
“81”表示推力短圆柱滚子轴承（9类）
“29”表示推力调心滚子轴承（9类）
2、向心推力球轴承：什么是向心推力轴承
什么是向心推力轴承
推力轴承主要用于同时具有径向、轴向负荷传动轴的安装、固定之中。属于即承受径向力又能承受轴向力的一类轴承，实际上就是角接触轴承，两者是一个概念，以前称向心推力，现在称角接触。它结构的明显特点是里套或外套厚度不一样，因为珠子在里面要承受径向与轴向两种力，有角度角接触的来由为此里套或外套一边厚一边窄，厚的方向承受轴向力。根据角度的不同决定承受到径向与轴向力的大小。主要优点是可以承受两种力而不用两套轴承。向心推力轴承如何测间隙
向心推力轴承如何测间隙轴承内环是有锥度的一定要和主轴的锥面配合好，其它的轴承也要注意，像止推轴承松环和紧环要装对，紧环要随周转，调整时要根据主轴的跳动对它的间隙调整，间隙过小主轴会发热的，但是热度不超60度就可以，过热要烧轴承的。调整是靠轴承后边的背帽松或紧来达到要求的，不同的主轴它的轴承用的是不一样的调整的方法也不一样的。
向心推力球轴承的寿命是与保养和维护有着非常重要的关系，因为它关系到轴承寿命的长短，工作效率的高低。维护保养好所使用的轴承，会带来不少的受益，比如说可以带来高的生产效率，生产出质量精密更高的产品，几次的维护可以延长寿命为你节省一次重新采购的费用。1 调整垫片法:在向心推力球轴承端盖与轴承座端面之间填放一组软材料垫片；调整时，先不放垫片装上轴承端盖，一面均匀地拧紧轴承端盖上的螺钉，一面用手转动轴，直到轴承滚动体与外圈接触而轴内部没有间隙为止；这时测量轴承端盖与轴承座端面之间的间隙，再加上向心推力球轴承在正常工作时所需要的轴向间隙；这就是所需填放垫片的总厚度，然后把准备好的垫片填放在轴承端盖与轴承座端面之间，最后拧紧螺钉。2 调整螺栓法:把压圈压在向心推力球轴承的外圈上，用调整螺栓加压；在加压调整之前，首先要测量调整螺栓的螺距，然后把调整螺栓慢慢旋紧，直到轴承内部没有间隙为止，然后算出调整螺栓相应的旋转角。采用润滑脂润滑的向心推力球轴承在运行1500小时后应更换润滑脂，加注的油量要适量，因为润滑脂太多或太少都会引起向心推力球轴承发热，加油量一般掌握在轴承室容积的1/2～2/3为宜。
向心推力轴承的间隙在一般情况下查不到，但是用户可以在滚动轴承手册上能查到游离间隙的级别与轴承代号中字母对应，比如生产中常使用的C1,C2,C3不同级别的游离间隙通用的可翻阅资料，例如机械工业出版社《滚动轴承手册》。平常向心推力轴承间隙用户不需要去测，只要它是合格产品，在其轴承精度及游隙标在轴承型号未部，如“/S3”中规定了的，如同我们不必去测轴承材质、硬度一样。
向心轴承与推力轴承有什么区别？
主要是承受载荷方向不一样，向心轴承是主要承受较大的径向载荷和一部分较小的轴向负荷，推力是承受较大的轴向载荷和较小的径向负荷。向心轴承:主要用于承受径向载荷的滚动轴承，其公称接触角在0°到45°范围内。
推力轴承止推轴承一般是由两个止推垫片或更多止推垫片和若干滚动体组成，一般止推垫片分为轴片和座片，滚动体一般最常见型式是由铁质或铜质保持架组合成整体。推力轴承分为推力球轴承和推力滚子轴承。平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
本文关键词：向心推力轴承和向心轴承的区别，向心推力轴承的安装方式是什么，向心推力轴承为何成对使用，什么是向心推力轴承工作原理，什么是向心推力轴承型号。这就是关于《向心推力球轴承，什么是向心推力轴承（轴承的常用种类及代号）》的所有内容，希望对您能有所帮助！
