关于【大功率led白光】，大功率白光led原理是什么，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、LED封装有哪些功能？大功率LED封装有哪些关键技术？
- 2、大功率led白光：大功率白光led原理是什么？有哪些特点
1、LED封装有哪些功能？大功率LED封装有哪些关键技术？
大功率LED封装由于结构和工艺复杂，并直接影响到LED的使用性能和寿命，一直是近年来的研究热点，特别是大功率白光LED封装更是研究热点中的热点。LED封装的功能主要包括：1、机械保护，以提高可靠性；2、加强散热，以降低芯片结温，提高LED性能；3、光学控制，提高出光效率，优化光束分布；4、供电管理，包括交流/直流转变，以及电源控制等。
LED封装方法、材料、结构和工艺的选择主要由芯片结构、光电/机械特性、具体应用和成本等因素决定。经过40多年的发展，LED封装先后经历了支架式(Lamp LED)、贴片式(SMD LED)、功率型LED(Power LED)等发展阶段。随着芯片功率的增大，特别是固态照明技术发展的需求，对LED封装的光学、热学、电学和机械结构等提出了新的、更高的要求。为了有效地降低封装热阻，提高出光效率，必须采用全新的技术思路来进行封装设计。
一、大功率LED高导热导电银胶
Uninwell International BQ-6886系列导电银胶是IED生产封装中不可或缺的一种胶水，其对导电银胶的要求是导电、导热性能要好，剪切强度要大，并且粘结力要强。
Uninwell InternaTIonal作为世界高端电子胶粘剂的领导品牌，Uninwell InternaTIonal导电银胶、导电银浆、贴片红胶、底部填充胶、TUFFY胶、LCM密封胶、UV胶、异方性导电胶ACP、太阳能电池导电浆料等系列电子胶粘剂具有最高的产品性价比。Uninwell InternaTIonal导电银胶具有导电性好、剪切力强、流变性也很好、并且吸潮性低。特别适合大功率高亮度LED的封装。
二、大功率LED封装关键技术
大功率LED封装主要涉及光、热、电、结构与工艺等方面，这些因素彼此既相互独立，又相互影响。其中，光是LED封装的目的，热是关键，电、结构与工艺是手段，而性能是封装水平的具体体现。从工艺兼容性及降低生产成本而言，LED封装设计应与芯片设计同时进行，即芯片设计时就应该考虑到封装结构和工艺。否则，等芯片制造完成后，可能由于封装的需要对芯片结构进行调整，从而延长了产品研发周期和工艺成本，有时甚至不可能。
具体而言，大功率LED封装的关键技术包括：
（一）低热阻封装工艺
对于现有的LED光效水平而言，由于输入电能的80％左右转变成为热量，且LED芯片面积小，因此，芯片散热是LED封装必须解决的关键问题。主要包括芯片布置、封装材料选择（基板材料、热界面材料）与工艺、热沉设计等。
LED封装热阻主要包括材料（散热基板和热沉结构）内部热阻和界面热阻。散热基板的作用就是吸收芯片产生的热量，并传导到热沉上，实现与外界的热交换。常用的散热基板材料包括硅、金属（如铝，铜）、陶瓷（如Al2O3，AlN，SiC）和复合材料等。如Nichia公司的第三代LED采用CuW做衬底，将1mm芯片倒装在CuW衬底上，降低了封装热阻，提高了发光功率和效率；Lamina Ceramics公司则研制了低温共烧陶瓷金属基板，并开发了相应的LED封装技术。该技术首先制备出适于共晶焊的大功率LED芯片和相应的陶瓷基板，然后将LED芯片与基板直接焊接在一起。由于该基板上集成了共晶焊层、静电保护电路、驱动电路及控制补偿电路，不仅结构简单，而且由于材料热导率高，热界面少，大大提高了散热性能，为大功率LED阵列封装提出了解决方案。
在LED使用过程中，辐射复合产生的光子在向外发射时产生的损失，主要包括三个方面：芯片内部结构缺陷以及材料的吸收；光子在出射界面由于折射率差引起的反射损失；以及由于入射角大于全反射临界角而引起的全反射损失。因此，很多光线无法从芯片中出射到外部。通过在芯片表面涂覆一层折射率相对较高的透明胶层(灌封胶)，由于该胶层处于芯片和空气之间，从而有效减少了光子在界面的损失，提高了取光效率。此外，灌封胶的作用还包括对芯片进行机械保护，应力释放，并作为一种光导结构。因此，要求其透光率高，折射率高，热稳定性好，流动性好，易于喷涂。为提高LED封装的可靠性，还要求灌封胶具有低吸湿性、低应力、耐老化等特性。目前常用的灌封胶包括环氧树脂和硅胶。硅胶由于具有透光率高，折射率大，热稳定性好，应力小，吸湿性低等特点，明显优于环氧树脂，在大功率LED封装中得到广泛应用，但成本较高。研究表明，提高硅胶折射率可有效减少折射率物理屏障带来的光子损失，提高外量子效率，但硅胶性能受环境温度影响较大。随着温度升高，硅胶内部的热应力加大，导致硅胶的折射率降低，从而影响LED光效和光强分布。
荧光粉的作用在于光色复合，形成白光。其特性主要包括粒度、形状、发光效率、转换效率、稳定性（热和化学）等，其中，发光效率和转换效率是关键。研究表明，随着温度上升，荧光粉量子效率降低,出光减少，辐射波长也会发生变化，从而引起白光LED色温、色度的变化，较高的温度还会加速荧光粉的老化。原因在于荧光粉涂层是由环氧或硅胶与荧光粉调配而成，散热性能较差，当受到紫光或紫外光的辐射时，易发生温度猝灭和老化，使发光效率降低。此外，高温下灌封胶和荧光粉的热稳定性也存在问题。由于常用荧光粉尺寸在1um以上，折射率大于或等于1.85，而硅胶折射率一般在1.5左右。由于两者间折射率的不匹配，以及荧光粉颗粒尺寸远大于光散射极限（30nm），因而在荧光粉颗粒表面存在光散射，降低了出光效率。通过在硅胶中掺入纳米荧光粉，可使折射率提高到1.8以上，降低光散射，提高LED出光效率（10％-20％），并能有效改善光色质量。
传统的荧光粉涂敷方式是将荧光粉与灌封胶混合，然后点涂在芯片上。由于无法对荧光粉的涂敷厚度和形状进行精确控制，导致出射光色彩不一致，出现偏蓝光或者偏黄光。而Lumileds公司开发的保形涂层技术可实现荧光粉的均匀涂覆，保障了光色的均匀性。但研究表明，当荧光粉直接涂覆在芯片表面时，由于光散射的存在，出光效率较低。
1、引脚式（Lamp）LED封装
引脚式封装就是常用的?3－5mm封装结构。一般用于电流较小（20－30mA），功率较低（小于0.1W）的LED封装。主要用于仪表显示或指示，大规模集成时也可作为显示屏。其缺点在于封装热阻较大（一般高于100K/W），寿命较短。
2、表面组装（贴片）式（SMT－LED）封装
表面组装技术（SMT）是一种可以直接将封装好的器件贴、焊到PCB表面指定位置上的一种封装技术。具体而言，就是用特定的工具或设备将芯片引脚对准预先涂覆了粘接剂和焊膏的焊盘图形上，然后直接贴装到未钻安装孔的PCB 表面上，经过波峰焊或再流焊后，使器件和电路之间建立可靠的机械和电气连接。SMT技术具有可靠性高、高频特性好、易于实现自动化等优点，是电子行业最流行的一种封装技术和工艺。
3、板上芯片直装式（COB）LED封装
COB是Chip alt="大功率led白光，大功率白光led原理是什么（大功率LED封装有哪些关键技术）" src="https://p3.toutiaoimg.com/pgc-image/8c09bd262119489c9d01689bc823501c~tplv-tt-large.jpeg" />

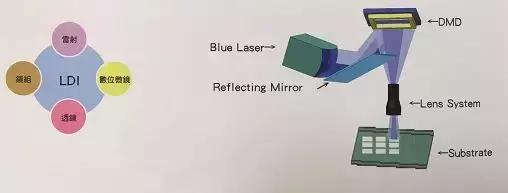

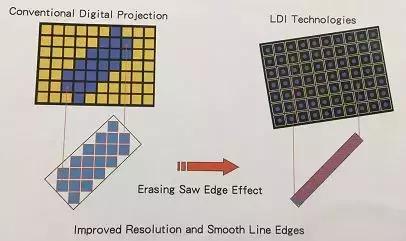

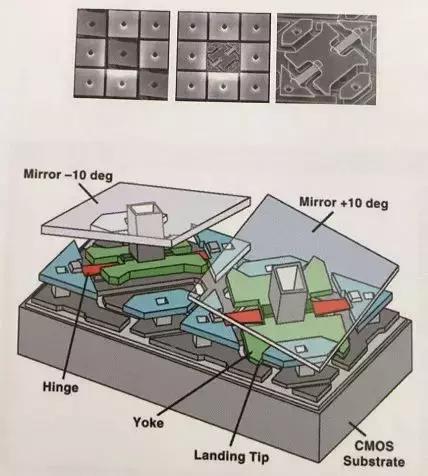

高精度激光直写光刻机（LDI）
应用范围：1) 半导体、2) 仿生材料、3)PCB 、4) 掩膜板、5) R&D

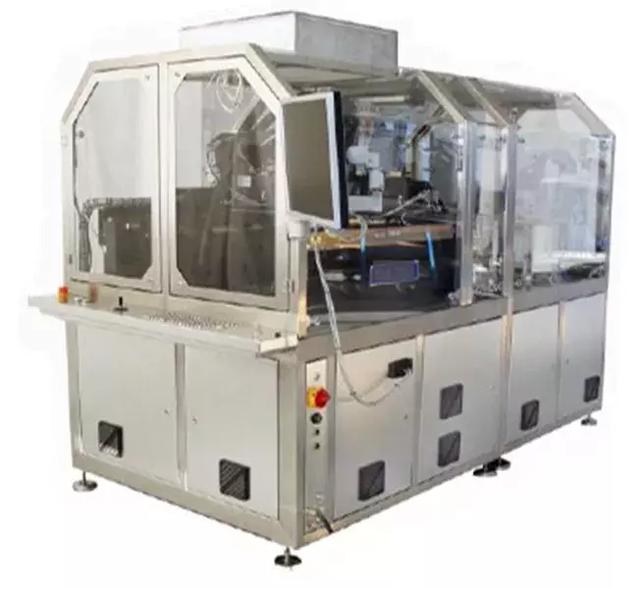

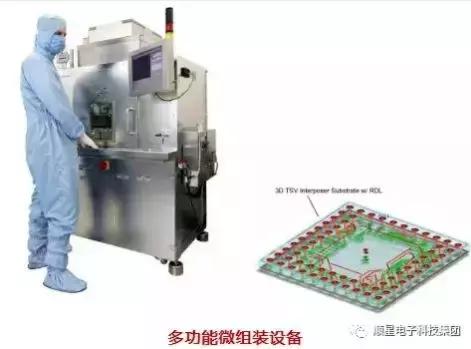

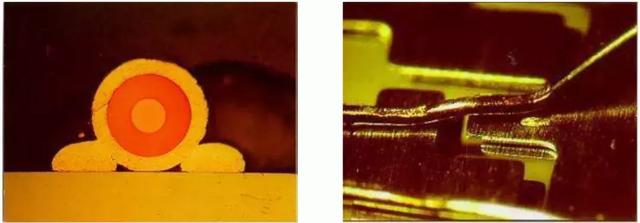

全自动晶圆涂胶植球封焊一体机

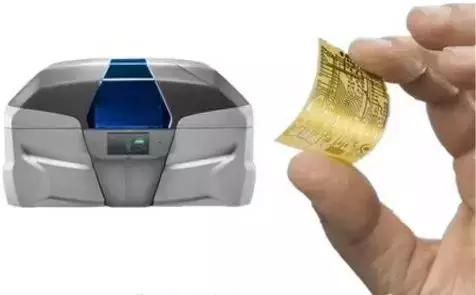

印制板快速3D打印系统

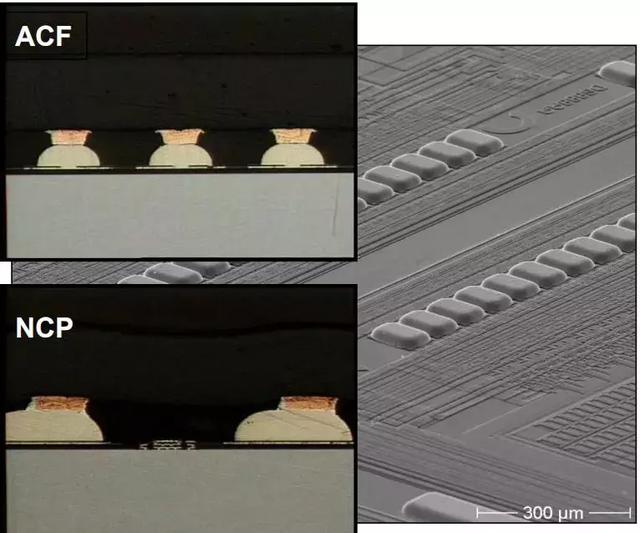

设备功能：激光植球、激光倒装焊、三维堆叠封装、晶圆凸点植球焊接、基板植球焊接、微焊点立体精密焊接，异形器件封装焊接、TSV孔填充工艺。

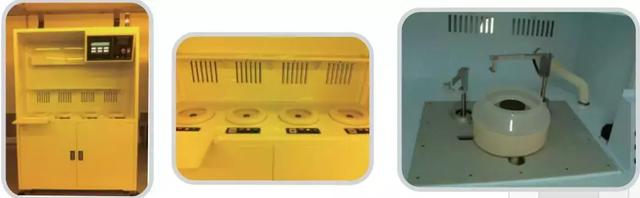

晶圆清洗（显影）机

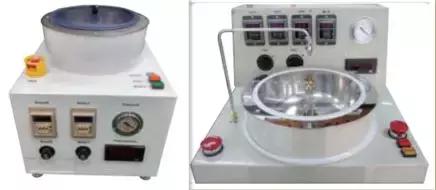

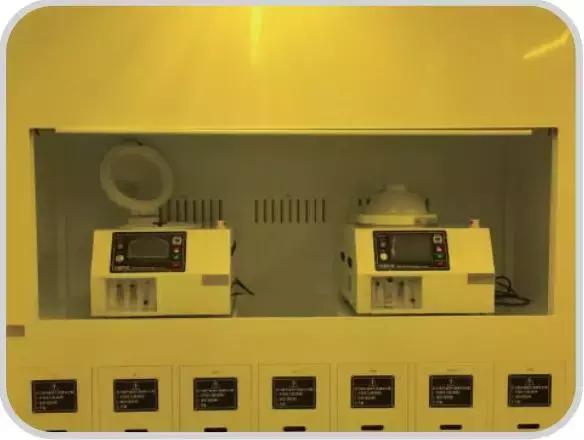

两段式匀胶机
半自动旋转涂胶机（可规划1/2/3/4头喷涂机）

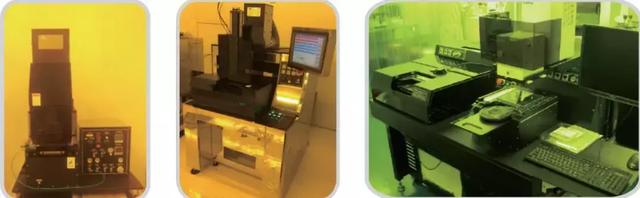

手动光刻机
优点：
专利平整校正机构/高精度/人性化操作介面/依制程需求模组客制化
可选配双面对准制程：
背面IR（红外光对准）/背面可见（背面CCD /显微镜对准）
半自动光罩对准光刻机
应用范围:半导体(Semiconductor)
微机电(MEMS)
被动元件(Passive Component)
触控面板(Touch Panel)
显示面板(Display Panel)
光二极体(LED)

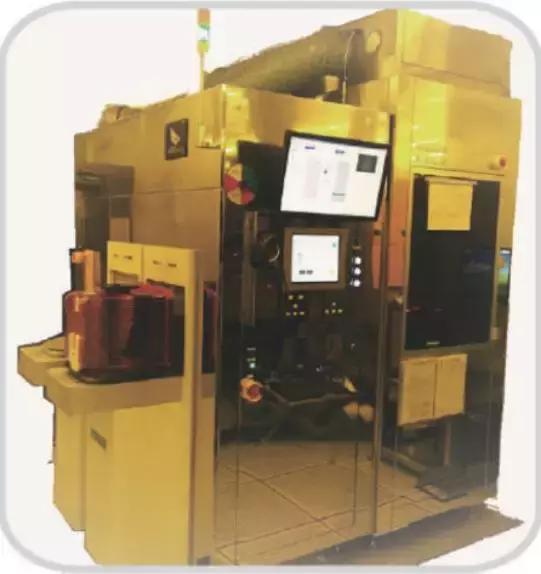

全自动双面对准光刻机
应用范围:半导体(Semiconductor)
微机电(MEMS)
被动元件(Passive Component)
触控面板(Touch Panel)
显示面板(Display Panel)
光二极体(LED)
顺星电子招贤纳士
欢迎有志之士加入
职位：半导体设备销售人才
岗位需求：
1、有半导体设备行业销售经验，能积极拓展半导体相关设备销售机会；
2、能够积极开发新项目，新客户，陌生拜访客户。
3. 电子类，微电子、MEMS、机电一体化、计算机类相关专业优先;
4. 两年以上微电子领域相关工作经验，对工艺和器件有较深的理解，从事过相关工作的人员优先;熟悉半导体行业，了解半导体晶圆、封测等制程工艺，具备半导体设备销售经验者优先；
5 具备较强的销售能力及谈判能力，熟悉商务流程，能够独立组织开展销售工作；
6、具有敏锐的市场洞察力和分析能力，执行力强，具备团队合作精神；
7、诚信、敬业，事业心强，强烈的开拓进取精神，积极完成销售任务.
薪资待遇：面议
招聘热线：
电话：029-88214933
陈经理：18702963581
地址：西安市南二环西段紫竹大厦B座1501室
2、大功率led白光：大功率白光led原理是什么？有哪些特点
大功率白光led原理是什么？有哪些特点
大功率白光led是一种使用大额定的工作电流进行发光的二极管，这种二极管的发亮度是非常高的。大家都知道普通的LED的功率一般是0.05W的，工作的电流一般是20mA的。但是大功率的LED的瓦数是可以超过2W的，属于非常大功率的LED灯具。那么大家知道大功率白光led的原理是什么吗?这种灯具是使用电光转换的，下面，小编为大家介绍它的工作原理。
一、工作原理
大功率白光LED的发光原理主要是使用二极管转化光能的，二极管不知道大家知不知道是什么?二极管的主要作用就是为了实现电流的转换，可以将交流电转化成直流电，可以将电能转化成其他的能源，比如光能。二极管在大功率白光LED中发挥的作用就是作为转化的固体器件，它可以将电能转化成光能，因为它的结构是由PN结的芯片和电极光学系统综合组成的。大功率白光LED的工作原理就是将电光转换。
二、特点
1.使用的寿命比较长，因为大功率的LED灯采用的二极管是比较耐用的，所以使用寿命可以高达50,000个小时。
2.大功率白光LED是比较节能的，它比高压的钠灯要节电80%。
3.绿色环保是大功率白光LED的特点之一，因为它不含铅和汞这些可以污染环境的元素，所以对环境是没有任何的污染的。
4.大功率白光LED的安全性能也比较高，因为它耐冲击和抗震的能力是很强的，而且彻底的改变了传统的灯管对人体的辐射和伤害。
5.大功率白光LED是无高压的，所以不吸灰尘。普通的led灯是会吸收灰尘的，会产生静电，而大功率白光LED可以完全的消除普通灯吸灰尘和灯罩发黑的现象，也不会导致亮度降低。
6.大功率白光LED是无高温的，所以灯罩是不会出现老化和发黄的。而且无频闪，采用的是纯直流的工作原理，可以消除传统的灯频闪的现象，不会引起人眼的视觉疲劳。
以上，就是大功率白光LED的工作原理介绍。大功率白光LED这种灯具是有特殊用途的，它主要用于大型的舞台和一些特殊的场所。这种灯具是非常的节能环保的，它的体积比一般的灯具要小，而且它的发热是很小的，使用的寿命比普通的led等要长，安全性能也比较的好。大功率白光LED虽然采用的是大功率，但是它不容易烧坏，而且不会出现高温和频闪。
怎样区分大功率LED灯珠质量的好坏？
其实是叫大功率LED，没有必要叫大功率LED灯珠，我们上班没有人这么叫的哦。
主要从这几个方面去区分质量:光效，色温，显色指数，光衰。
光效:当然是最重要的参数了，是LED每瓦发出的光通量(流明/瓦，lm/w),光效越高就是越亮。目前行业主流单颗大功率白光LED光效是在70-100lm/w。
色温:分暖白(K27-K35)，自然白(K35-K45)，正白(K50-K67)。色温分级越小越好，这样大量LED在一起点亮的时候就不会因为色温相差太大导致花花绿绿似的，有的偏黄，有的偏白。
显色指数越高当然越好，这样照射到物体上才不会是物体颜色失真。一般Ra达到80就很好很好了。
大功率LED光衰主要是受温度的影响，当然也不排除有些厂商的晶片本身，荧光粉等会有影响。LED散热性越好，光衰越小，当然寿命就越好了(光衰衰减了30%后虽然能亮，但光效已经很低了，没有什么照明意义了)。
大功率LED点亮必须要安装在散热装置上，否则光衰非常严重(因为温度很高)。假如我们把一颗1W的大功率LED直接悬空点亮，1小时后其底部铜柱温度有110℃，这是我亲自做过的一实验，这不是说我们的LED质量不好，而是大功率LED使用时是必须要加散热装置，这也是LED照明的一个重要难题。
佰鸿LED
2010-02-25
led灯珠是多少瓦？
LED灯珠有多少瓦？一般按单个LED灯珠有0.06W、0.5W、1W、3W、5W等。
小功率LED灯珠：小功率的（如5mm草帽形、5mm聚光型、3528封装的等），为0.06W。
中功率LED灯珠：（如8mm草帽形、10mm草帽形、5050封装的等）0.2W-0.5W。
大功率LED灯珠相对于小功率LED灯珠来说，大功率LED灯珠的功率更高，亮度更亮，价格更高。小功率LED灯珠额定电流都是20mA，额定电流高过20mA的都可以算作大功率。目前最大功率的市售单芯片LED灯珠可测试到1000mA，以3.3V工作电压计算是3.3瓦。超过这个数字的就是LED集成模块或灯珠了，至少由两个以上的。一般功率数有：1w、3w、5w、8w、10w等等。
众所周知，单个LED灯珠功率低。为了获得大功率，需要多个并联使用。并且单个大功率LED灯珠价格很贵。1W的大功率白光LED的市场价格约是传统光源价格的十几倍到几十倍。
LED灯珠的特点
1. 电压：LED灯珠使用低压电源，供电电压在 2-4V之间，根据产品不同而异，所以驱动它的是一个比高压电源;更安全的电源，特别适用于公共场所;
2. 电流：工作电流在0—15mA，亮度随电流的增大而变亮
3. 效能：消耗能量较同光效的白炽灯减少 80%。
4. 适用性：很小，每个单元 LED 小片是 3-5mm 的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境。
6. 响应时间：其白炽灯的响应时间为毫秒级， LED 灯的响应时间为纳秒级。
7. 对环境污染：无有害金属汞。
8. 颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。如小电流时为红色的 LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
