3类非屏蔽双绞线，双绞线怎么连接（非屏蔽双绞线、屏蔽双绞线、光缆布线优劣对比）

关于【3类非屏蔽双绞线】，双绞线怎么连接，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、非屏蔽双绞线、屏蔽双绞线、光缆布线优劣对比
• 2、双绞线有几种连接方式？
• 3、双绞线的连接方法有哪些?分别是怎样连接的?

1、非屏蔽双绞线、屏蔽双绞线、光缆布线优劣对比

线缆类型大致可以分为非屏蔽双绞线、屏蔽双绞线和光缆三大类，在布线系统中，它们各有特点，今天跟大家分享一下它们的优劣对比！

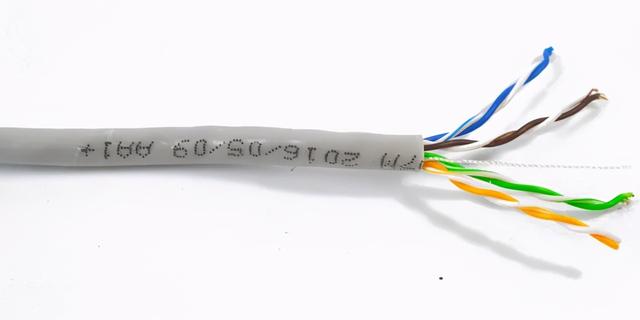

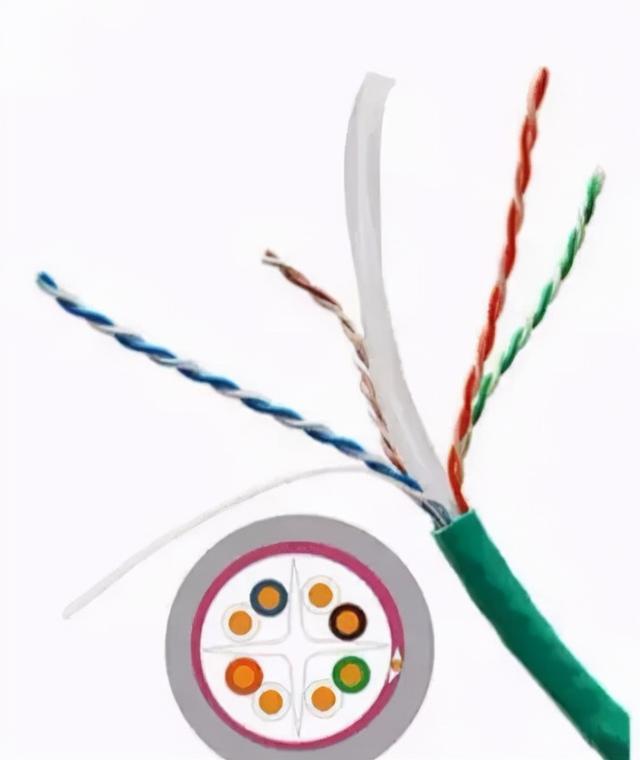

1、非屏蔽双绞线UTP

这是目前国内应用最多的布线系统，适用于传输带宽在250MHz以下，没有特殊性能要求的网络应用，其优点是整体性能不错、价格便宜、施工和维护比较方便。六类布线系统已经达到了非屏蔽双绞线的性能极限。

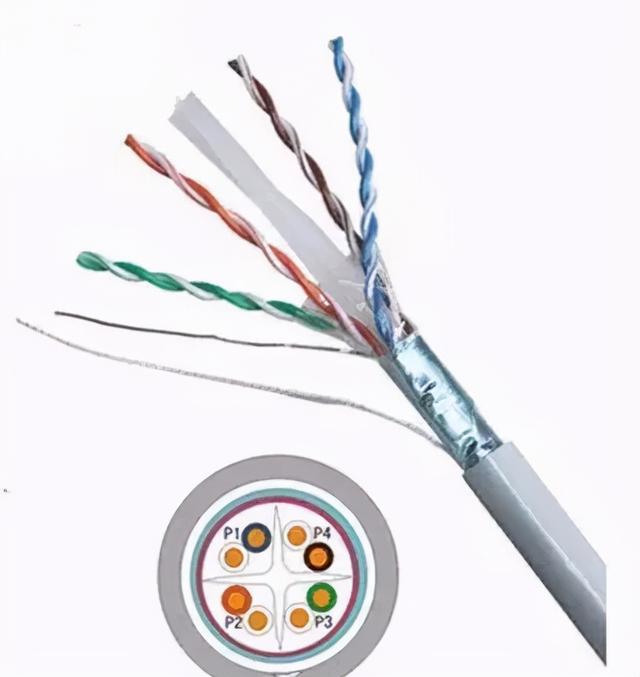

2、铝箔屏蔽的双绞线FTP

铝箔屏蔽的双绞线FTP带宽较大、抗干扰性能强，具有低烟无卤的特点。相对的，屏蔽线比非屏蔽线价格及安装成本要高一些，线缆弯曲性能稍差。六类线及之前的屏蔽系统多采用这种形式。

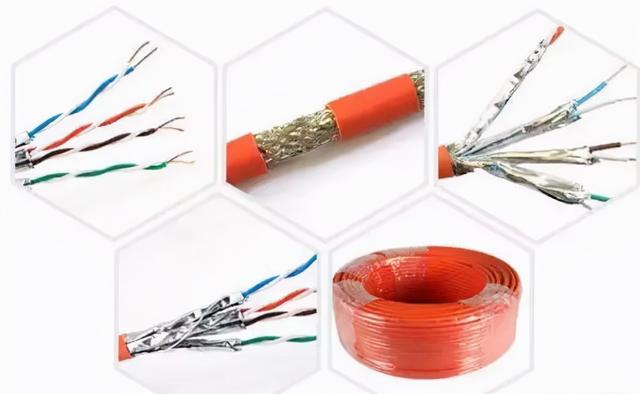

3、独立屏蔽双绞线STP

每一对线都有一个铝箔屏蔽层，四对线合在一起还有一个公共的金属编织屏蔽层，这是七类线的标准结构。它适用于高速网络的应用，提供高度保密的传输，支持未来的新型应用，有助于统一当前网络应用的布线平台，使得从电子邮件到多媒体视频的各种信息，都可以在同一套高速系统中传输。

额外的屏蔽层使得七类线有一个较大的线径，这些特点要求在设计安装路由和端接空间时要特别小心，要留有很大的空间和较大的弯曲半径。

与光纤局域网相比，七类系统的解决方案提供了希望的性能和带宽，但其总体成本只是光纤的几分之一。有些人会认为光纤系统可以给人们带来足够多的带宽，并且光缆与七类线缆价格接近。但是，如果考虑到光纤路由器、光交换机和光网卡的成本因素，光纤的价格优势就会很快地丧失。

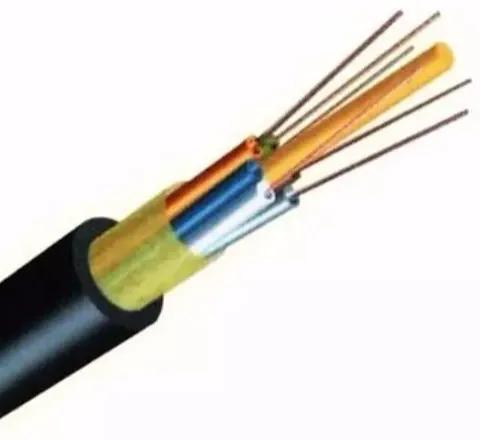

4、光缆

光缆尤其是单模光缆可用于高速网络传输，并有先天电磁干扰免疫、可靠性强、支持远距离传输等优点，是未来理想的网络传输介质，其地位日益重要。但是光缆设备、材料和端接成本都比较昂贵，安装也相对复杂，故一般适宜用于长距离和大容量的布线。

对于布线系统的线缆选择，大家可根据其特点以及自身的需求来进行合理的选择，挑选出最合适的线缆。

双屏网线和非屏蔽网线是根据的使用的环境不同来区分的，双屏蔽网线主要是用有强干扰的环境中，非屏蔽网线是使用在普通日常的网络环境中。

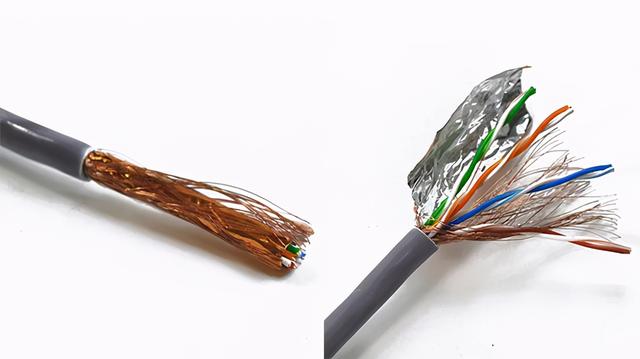

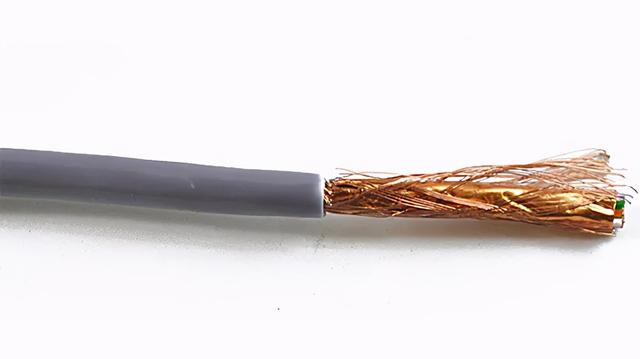

双屏蔽网线和非屏蔽网线从内部结构上就非常容易区分的，双屏蔽网线内部是有一层金属屏蔽网和一层铝箔，双屏蔽网线也称为双屏带网网线。而非屏蔽网线内部只有4对网线。

网线内部的线对是按逆时针方向紧密的缠绕在一起的，两两相互缠绕的做法有利于减低内部的串扰和减少外部的干扰，在普通的网络环境下，微弱的电磁干扰对非屏蔽网线并不造成影响。

当布线环境存在强干扰影响的时候，就会影响到网络的传输效果，严重的会导致传输信号中断，布线环境有高压电线或者音响设备的强电流线时，网络传输信号不稳定的现象更加明显，像这种情况就要使用双屏蔽网线来屏蔽强干扰的信号，来保持网络传输信号的正常。

双屏蔽网线在布线的过程中是比非屏蔽网线的要复杂，要求布线系统中，全部配件都是需要具有屏蔽的性能，并且需要有良好的地线系统。如果接地不好，使屏蔽层反而成为最大的干扰源，导致性能甚至可能还不如非屏蔽双绞线。所以在必要时才使用屏蔽网线。

2、双绞线有几种连接方式？

一、按照线序分类有两种：

1、直连线(适合电脑与路由器、拨号猫、交换机)

两头都是 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

2、交叉连接一头568A一头568B （适用于电脑与电脑）

568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

二、按照材质分类有两类：

1、屏蔽双绞线

屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

2、非屏蔽双绞线

就是普通双绞线，双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

3、双绞线的连接方法有哪些?分别是怎样连接的?

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）

1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准

2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。

3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序

本文关键词：双绞线怎么接视频，双绞线如何连接，双绞线的常用连接方法，双绞线怎么连接电视，双绞线怎么连接手机。这就是关于《3类非屏蔽双绞线，双绞线怎么连接（非屏蔽双绞线、屏蔽双绞线、光缆布线优劣对比）》的所有内容，希望对您能有所帮助！
