百科生活 投稿
关于【混凝土抗裂纤维】，纤维混凝土的应用，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、黄茅海跨海通道项目首个主塔封顶
- 2、纤维混凝土的应用
- 3、混凝土中加入纤维材料有什么帮助？
- 4、什么是纤维混凝土？
1、黄茅海跨海通道项目首个主塔封顶
南都讯 黄茅海跨海通道项目建设迎来新进展。1月9日上午10点，随着最后一节塔柱混凝土浇筑完成，5座主塔中关键工程高栏港大桥东塔首个主塔顺利封顶，项目建设迈入新阶段。

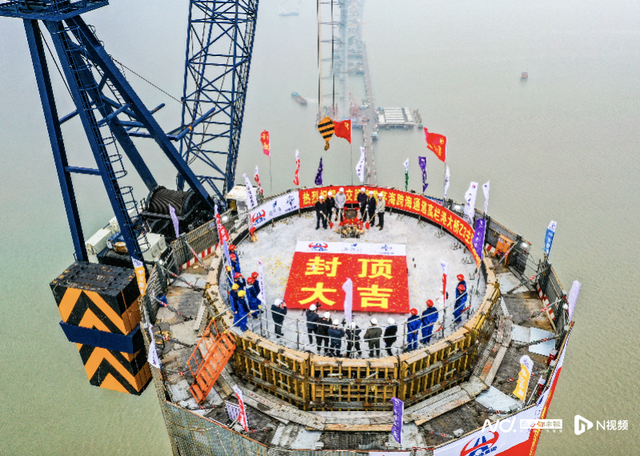

高栏港大桥东塔封顶现场。
黄茅海跨海通道项目路线全长约31公里，海域段长度约15公里，跨海段设置2座主桥。其中高栏港大桥为主跨700米的双塔双索面全漂浮钢箱梁斜拉桥，双塔总高皆为254.7米，东塔由中交路桥建设有限公司承建。

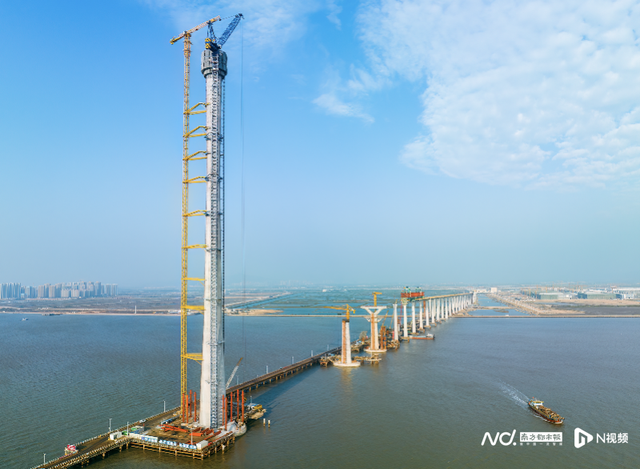

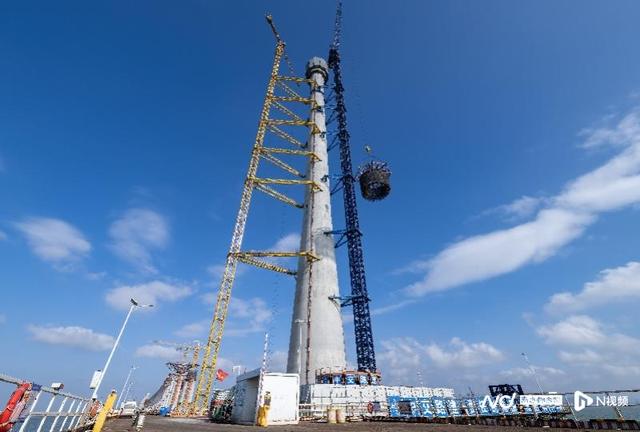

高栏港大桥东塔伫立海上。
高栏港大桥设计采用混凝土空间曲面圆端形独柱塔，塔柱截面由圆形渐变至圆端形再由圆端形渐变至圆形，最大直径18米，最小直径8.5米，主塔每一节段的空间造型不断变化，导致需求的模板造型均不相同，主塔塑形难度大、施工工艺繁杂。为了实现主塔截面空间曲面线形变化，黄茅海跨海通道建设者将整座主塔分为43节分别制作外模，每节外模由24片弧形板片组成，弧形板片又由数块数控造型板拼接而成。其中，项目创新采用了基于BIM模型的数控雕刻系统，将事先画好的图形转化成坐标数据，导入到数控机床中，使机床能够自动地以“毫米级”的误差制作出数控造型板，保证主塔每一节段外模的标准线形。目前，项目已累计完成数控造型板制造21600块。

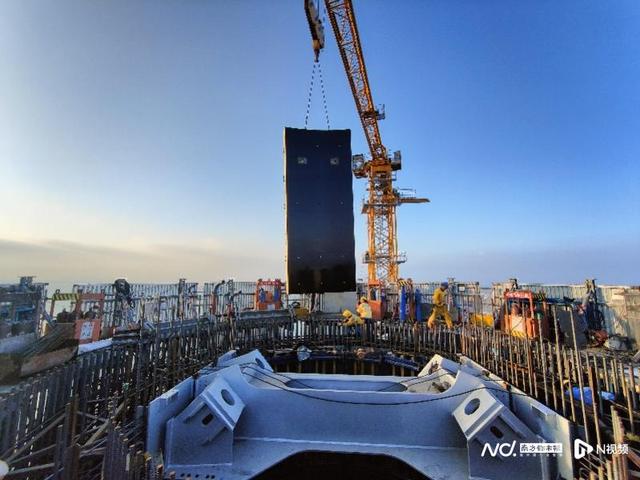

主塔外模之一的弧形板片。
中交路建黄茅海通道T3标项目经理曾柯林介绍：“随着主塔爬升截面尺寸变化，项目通过CNC数控雕刻机切割造型木，精准实现24片弧形板片的裁切或补缝，模板爬架平台也随之增加或减少面板，最终实现了海上小蛮腰空间曲面结构主塔一爬到顶的目标，大幅度降低了爬模施工安全风险”。
相较于每一节塔柱的高精度制造，塔身的混凝土外观质量与美感同样重要。由于曲面塔身更易开裂，黄茅海跨海通道项目成立了主塔攻关小组，开发了基于云端的大体积主动温控系统，使得主塔混凝土浇筑及养护过程中内外温差减小，同时对浇筑后的混凝土采用自动养生喷淋系统与防风帆布覆盖养护措施。
黄茅海跨海通道管理中心工程部经理沈大为表示：“在浇筑混凝土时，加入抗裂纤维、抗裂剂等多种新型抗裂材料，配合养护措施使用，取得了良好的抗裂效果和养护效果，多种举措并行也实现了每节主塔的高品质建造。”
黄茅海跨海通道航拍图。
目前，黄茅海跨海通道建设顺利，关键控制性工程黄茅海大桥与高栏港大桥的其余4个塔柱施工全部过200米，预计今年上半年实现全部封顶。项目预计2024年建成通车，建成后，将与港珠澳大桥、深中通道、南沙大桥、虎门大桥，共同组成粤港澳大湾区跨海跨江通道群，助力粤港澳大湾区早日形成世界级交通枢纽。
采写：南都记者蒋臻 通讯员粤交集宣 岳路建 韩冬冬 逯雪佳
图片由通讯员提供
2、纤维混凝土的应用
一般情况下，纤维在混凝土中沿整个横、竖截面，随机乱向分布的，可能是二维的，也可能是三维的，纤维在混凝土中对抵抗使用荷载产生的拉应力是无效的。尽管纤维混凝土在与传统上的钢筋混凝土在增强原理上是相同的，但两者之间仍然存在几点明显差异:1．纤维在特定体积内沿整个截面均匀分布，而钢筋、钢索只在需要位置处设置；2．与连续的钢筋和钢索相比，大多数纤维相对较短且间距较近，单根受力时一般不够锚固长度，而钢筋、钢索一般在需要切断后，还有一个满足规范要求的锚固长度。
3．一般来说，使用相同增强材料下，采用纤维增强不可能获得与钢筋、钢索相同的增强效果；4．混凝土中纤维体积掺量通常较小，一般小于1%，但却能有效减少混凝土塑形收缩裂缝；5．纤维混凝土最适用于厚度较薄，且对裂缝要求较高的结构，这种结构如采用传统的钢筋增强，要正确的放置钢筋位置是十分困难的；另外喷射混凝土适合制作形状不规则的产品，与具有等效强度厚度较大的钢筋混凝土相比，采用相对较薄的纤维混凝土可以显著减轻结构自重。
二.纤维的类型、性能对混凝土的影响通常在工程实践中经常使用的纤维类型有如下几点，钢纤维、塑料合成纤维、玻璃纤维及各种天然纤维如木纤维等；纤维的形状有圆形、平直、波纹状、矩形及不规则形；典型的长度6～150mm，厚度（直径）0.005～0.75mm；纤维一般在搅拌时加入混凝土。常用纤维的性能见下表:钢纤维在混凝土中的体积掺量一般在0.25～2%之间，超过2%时，一般会影响可操作性和纤维的分散性，达不到相应性能。另外钢纤维不会影响混凝土的自由收缩，在发生收缩时，钢纤维会延缓约束混凝土的裂缝的发展，同时通过徐变改善应力的释放。钢纤维混凝土主要是利用钢纤维改善了混凝土的抗冲击强度和韧性。
基于这个性能，钢纤维在机场跑道和公路桥梁的面罩、面层中应用最为普遍。玻璃纤维分为传统的硼硅酸盐玻璃（E玻璃）纤维和碳酸钠-石灰-二氧化锰玻璃（A玻璃）纤维以及抗碱玻璃（AR玻璃）纤维。玻璃纤维在单项工程中用量最大的是用米制作建筑物正面的外墙板。
合成纤维是随着石化工业和纺织工业发展而产生的人造纤维，主要类型大致有:丙烯酸纤维、碳纤维、尼龙纤维、聚乙烯纤维、聚丙烯纤维等，合成纤维掺入混凝土内，能够减少塑性收缩裂缝和沉降裂缝，有助于改善混凝土断裂后的性能，但合成纤维与混凝土的粘结强度强度较低，对于一些高强度的合成纤维价格又比较昂贵。天然纤维在传统的钢筋混凝土出现以前，天然纤维早已被作为增强材料如稻草增强粘土砖等，但由于天然纤维的物理性能随着外部环境（特别是湿度）的变化而变化较大，严重影响纤维与基体间的粘结强度，所以目前现代结构中采用不多。
三.结束语随着科技的发展，以及结构施工工艺的改善，纤维的品种、性能及掺入量都可能大量的出现和较大的提高，对于在工程中的应用范围也将越来越广。
3、混凝土中加入纤维材料有什么帮助？
混凝土中加入纤维材料可控制基体混凝土裂纹的进一步发展，从而提高抗裂性。由于纤维的抗拉强度大、延伸率大，使混凝土的抗拉、抗弯、抗冲击强度及延伸率和韧性得以提高。
纤维混凝土的作用 制造纤维混凝土主要使用具有一定长径比（即纤维的长度与直径的比值）的短纤维。但有时也使用长纤维（如玻璃纤维无捻粗纱、聚丙烯纤化薄膜）或纤维制品（如玻璃纤维网格布、玻璃纤维毡）。其抗拉极限强度可提高30～50%。纤维在纤维混凝土中的主要作用，在于限制在外力作用下水泥基料中裂缝的扩展。在受荷（拉、弯）初期，当配料合适并掺有适宜的高效减水剂时，水泥基料与纤维共同承受外力，而前者是外力的主要承受者；当基料发生开裂后，横跨裂缝的纤维成为外力的主要承受者。
若纤维的体积掺量大于某一临界值，整个复合材料可继续承受较高的荷载并产生较大的变形，直到纤维被拉断或纤维从基料中被拨出，以致复合材料破坏。 与普通混凝土相比，纤维混凝土具有较高的抗拉与抗弯极限强度，尤以韧性提高的幅度为大。
4、什么是纤维混凝土？
混凝土抗裂纤维，sapenfibre上海申湘通常有土工布，玻纤，聚酯纤维，聚丙烯单丝纤维，聚丙烯粗纤维（也叫仿钢纤维，塑钢纤维），钢纤维等，实际应用具体要看抗裂防渗等级要求。以强度防渗等级C30W8为例， Sapen聚丙烯粗纤维SAP 48S掺加量为8kg/立方时，混凝土抗裂性能达到最优。本文关键词：纤维混凝土的应用实例，纤维混凝土应用技术规程，纤维混凝土的应用范围，纤维混凝土应用情况，纤维混凝土应用技术规程培训试题。这就是关于《混凝土抗裂纤维，纤维混凝土的应用（黄茅海跨海通道项目首个主塔封顶）》的所有内容，希望对您能有所帮助！
- 最近发表
