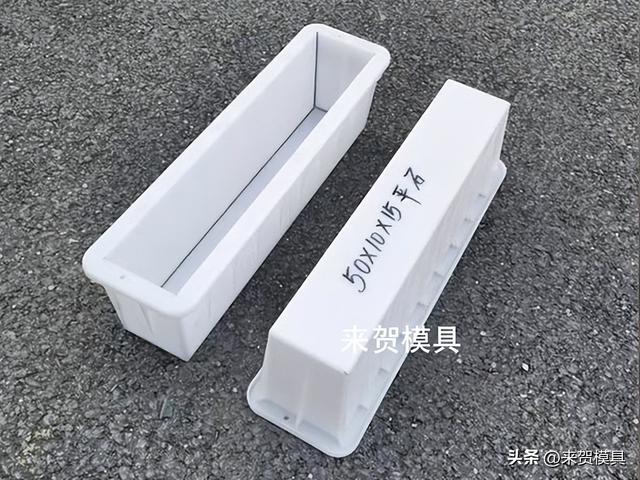

倒角路沿石模具通过双向丝杠控制压板使路沿石模具能够相对稳定，铰接的螺纹杆能够卡入条形卡槽，且转动压紧套能够控制活动板与侧挡板的固定与分离，当活动板与侧挡板分离时，能够使成型的路沿石方便的脱模。
2、双向丝杠是什么？为什么说丝杠向一个方向旋转螺母可以往复运动？
双向丝杠就是左右旋丝杠，丝杠螺纹部分的螺纹一半是左旋的，一半是右旋的
丝杠向一个方向旋转，则在螺纹上的两个螺母向两头分开或者靠拢，向相反方向旋转时，则两个螺母靠拢或者分开
滚珠丝杠：
1、简介：
滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
2、原理
按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代 梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等。
当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
3、应用
超高DN值滚珠丝杠：高速工具机，高速综合加工中心机
端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械
高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械
精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等
螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等
轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉
重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械
3、滚珠丝杠副的支撑方式有哪些
支撑方式有四种：
1、一端双轴承固定，另一端悬臂，多用于短行程以及垂直传动。
2、一端双轴承固定，另一端单轴承支承，结构简单，缺点是单轴承端支承刚性差一些。
3、一端双轴承固定，另一端双轴承支承，结构稍复杂，比单轴承端支承刚性好一些。
4、一端双轴承固定，另一端双轴承支承，结构稍复杂，轴向刚性好一些，高速旋转不易甩动，特别用于水平布置，尤其双向负载大且跨距大时候用。
4、滚珠丝杠正反向间隙调整
滚珠丝杠副轴向间隙的调整方法
滚珠丝杠副除了对本身单一方向的转动精度有要求外，对其轴向间隙也有严格要求，以保证其反向传动精度。
滚珠丝杠副的轴向间隙是承载时在滚珠与滚道型面接触点的弹性变形所引起的螺母位移量和螺母原有的间隙的综合。
通常采用双螺母预紧的方法，把弹性变形控制在最小范围内，以减小或消除轴向间隙，并可以提高滚珠丝杠副的刚度。
应用双螺母时预紧方法消除轴向间隙时应注意以下几点：
i.预紧力大小必须合适，过小不能保证无隙传动，过大将使驱动力矩增大，效率降低，寿命缩短。预紧力应不超过最大轴向负载的1/3。
ii.要特别注意减小丝杠安装部分和驱动部分的间隙，这些间隙用预紧的方法消除的，而它对传动精度有直接影响。
这里选用垫片调隙式消除轴向间隙的方法。
垫片调整式是指用螺钉连接滚珠丝杠两个螺母的凸缘，并在凸缘间加垫片。调整垫片的厚度使螺母产生微量的轴向位移，以达到消除轴向间隙和产生 预紧力的目的。该形式结构紧凑，工作可靠，调整方便，应用广。缺点是不很准确，并且当滚道磨损时不能随意调整，除非更换垫圈。
滚珠丝杠副的安装
i.支承方式的选择
为了保证滚珠丝杠副传动的刚度和精度，应选择合适的支承方式，选用高刚度、小摩擦力矩、高运转精度的轴承，并保证支承座有足够的刚度。
滚珠丝杠副的支承按其限制丝杠轴的轴向窜动情况，分为三种形式。这里选用一端固定、一端游动(F-S) 形式的安装方法，固定端采用深沟球轴承和双向推力球轴承，可分别承受径向和轴向负载，螺母、挡圈、轴肩、支承座台肩、端盖提供轴向限位，垫圈可调节推力轴承的轴向预紧力。游动端需要径向约束，轴向无约束。采用深沟球轴承，其内圈由挡圈限位，外圈不限位，以保证丝杠在受热变形后可在游动端自由伸缩。
ii.制动装置
由于滚动丝杠副的传动效率高，又无自锁能力，故需安装制动装置以满足其传动要求。本装置使用摩擦离合器制动。
iii.润滑和密封
a.润滑
润滑剂可提高滚珠丝杠副的耐磨性和传动效率。润滑剂分为润滑油、润滑脂两大类。润滑油为一般机油或90~180号透平油或140号主轴油，可通过螺母上的油孔将其诸如螺纹滚道；润滑脂可采用锂基油脂，它加在螺纹滚道和安装螺母的壳体空间内。
b.密封
滚珠丝杠副在使用时常采用一些密封装置进行防护。为防止杂质和水进入丝杠(否则会增加摩擦或造成损坏)，对于预计会带进杂质之处使用波纹管或伸缩罩，以完全盖住丝杠轴，对于螺母，应在其两端进行密封。密封材料必须具有防腐蚀和耐油性能。
减速器的选择
根据丝杠的尺寸、转速及转矩的要求，选择XB1－50型谐波减速器，减速比为46，输出力矩为。
谐波减速器的工作原理是，波发生器凸轮在高速轴的带动下，经柔性轴承是柔轮的齿在产生弹性变形同时，与刚轮的齿相互作用，完成减速功能。
谐波减速器的特点是传动侧隙小，空程小，传动精度高，体积小，噪声低。
联轴器的选择
(1).减速器与电动机间的联轴器选择
i.类型选择：
选用半圆键套筒联轴器。
(2).减速器与丝杠间的联轴器的选择
i.类型选择：
选用平键套筒联轴器。
7、导轨的设计
(1)、导轨的功用
机电一体化产品要求其机械系统的各运动机构必须得到安全的支承，并能准确地完成其特定方向的运动。这个任务就由导向机构来完成。机电一体化产品的导向机构是导轨，其作用是支承和导向。
(2)、导轨的分类和特点
一副导轨主要由两部分组成，在工作时一部分固定不动，称为支承导轨(或导动轨)，另一部分相对支承导轨作直线或回转运动，称为动导轨(或滑座)。根据导轨副(简称导轨)之间的摩擦情况，导轨分为:
1)滑动导轨
2)滚动导轨
(3)、导轨的基本要求
1)导向精度
导向精度主要是指动导轨沿支承导轨运动的直线度或圆度。影响它的因素有：导轨的几何精度、结构形式、刚度、热变形、装配质量以及液体动压和静压导轨的油膜厚度、油膜刚度等。
2)耐磨性
是指导轨在长期使用过程中能否保持一定的导向精度。因导轨在工作过程中难免有所磨损，所以应力求减少磨损量，并在磨损后能自动补偿或便于调整。
3)疲劳和压溃
导轨面由于过载或接触应力不均匀而使导轨表面产生弹性变形，反复运行多次后就会行程疲劳点，呈塑性变型，表面形成龟裂、剥落而出现凹坑，这种现象就是压溃。疲劳和压溃使滚动导轨试销的主要原因，为此应控制滚动导轨承受的最大载荷和受载的均匀性。
4)刚度
导轨受力变形会影响导轨的导向精度及部件之间的相对位置，因此要求导轨应有足够的刚度。为减轻或平衡外力的影响，课采用加大导轨尺寸或添加辅助导轨的方法提高刚度。
5)低速运动平稳性
低速运动时，作为运动部件的动导轨容易产生爬行现象。低速运动的平稳性与导轨的结构和润滑，动、静摩擦系数的差值，以及导轨的刚度等有关。
