关于【s9014参数】，三极管9014的参数，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、二三极管在智能门锁中的应用
- 2、三极管9014的参数
- 3、三极管s9014主要工作参数
- 4、三极管9014是什么三极管？
1、二三极管在智能门锁中的应用
本文主要讲解合科泰生产的二极管/三极管在酒店智能门锁中的应用，酒店锁（即酒店智能锁），运用全流程管理为酒店赋能，大大提高了酒店办理入住和客房管理效率。目前酒店锁的普及已相对较高，许多地方的酒店都已安装上了酒店锁，不仅方便酒店方进行管理和维护，对酒店的整体安全也有较大的提升。
酒店智能锁功能包含：主控模块、天线模块、WIFI/BT/NB-IOT通信模块、显示、扬声器、蜂鸣器、指示灯、电机及驱动、指纹采集器、触摸键盘、NFC等；
合科泰生产的分立器件在酒店智能锁产品中得到了大量应用，主要应用在基础电路中，协助系统功能实现及低功耗设计。

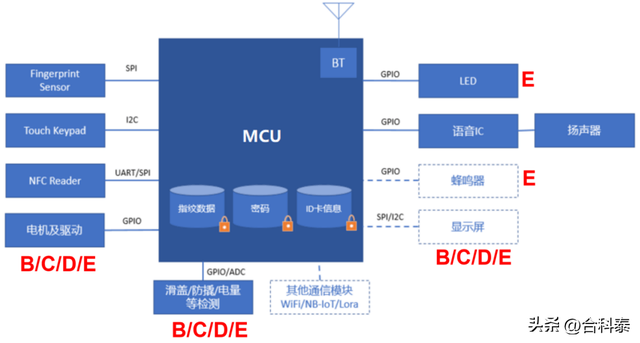

下图是酒店智能锁的锁框图。其中有：
B、电源管理电路
C、电源检测电路
D、防反电路
E、小信号控制四个电路，接下来对四个电路具体的器件选型进行说明。

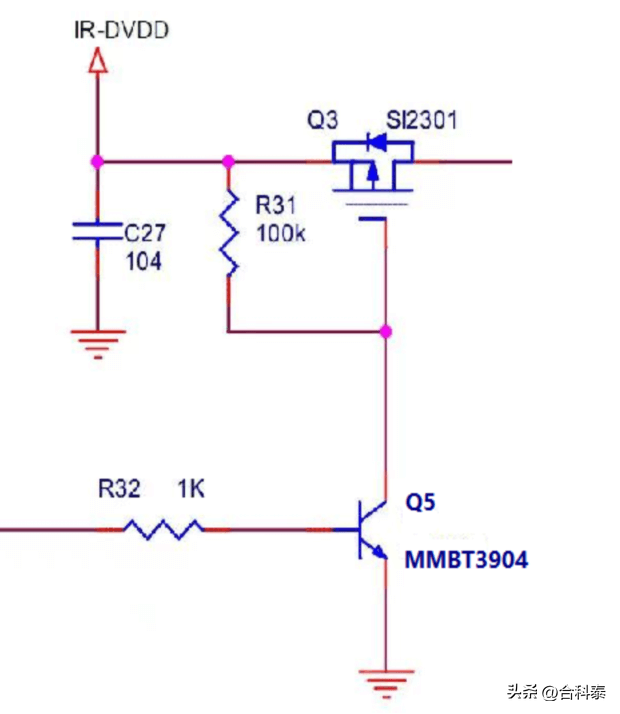

1、电源管理电路
在这个电路中，合科泰主要用到的产品有：
三极管：S8050 MMBT3904 BC817 S9013 S9014（封装有SOT-23）
MOS管：SI2301 SI2309 AO3401（封装有SOT-23）

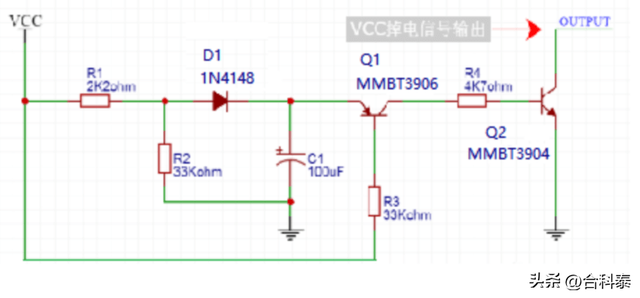

2、电源检测电路
在这个电路中，合科泰主要用到的产品有：
二极管：1N4148 1N4001 M1 BAV99（封装有SOD-523 SOD-323 SOD-123）
三极管：S8050 S8550 MMBT3904 MMBT3906 BC807 BC817（封装有SOT-23）

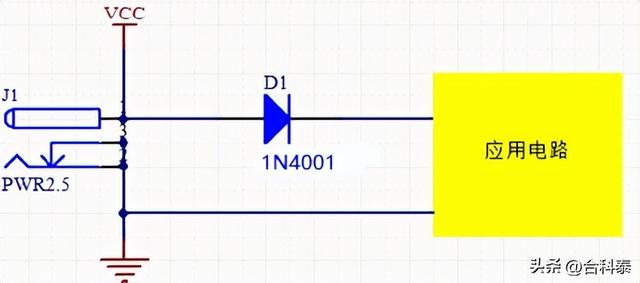

3、防反电路，防反电路有两个方案
在这个电路中，合科泰主要用到的产品有：
肖特基二极管：RB520 1N5817 1N5819 SS14 BAT54（封装有SOD-523 SOD-323 SOD-123 SMA）
二极管：1N4148 1N4001 M1 BAV99（封装有SOD-523 SOD-323 SOD-123）
MOS管：SI2301 SI2302 AO3401 AO3400 2N7002（封装有SOT-23）

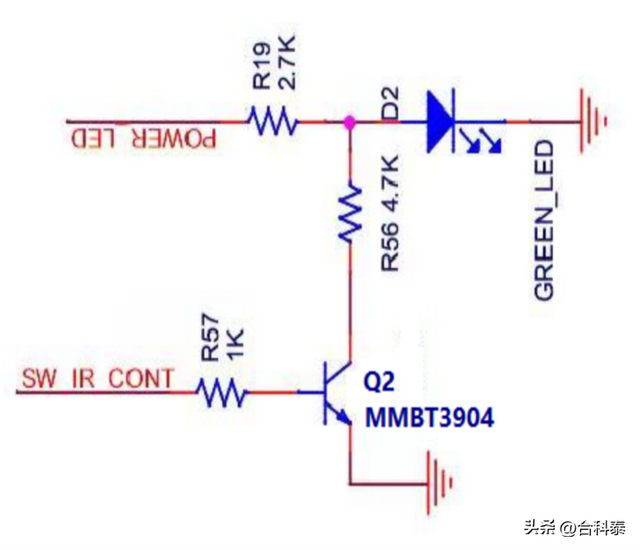

4、小信号控制电路
在这个电路中，合科泰主要用到的产品有：
三极管：S8050 S8550 MMBT3904 MMBT3906 BC807 BC817（封装有SOT-23）
MOS管：SI2301 SI2302 AO3401 AO3400 2N7002（封装有SOT-23）

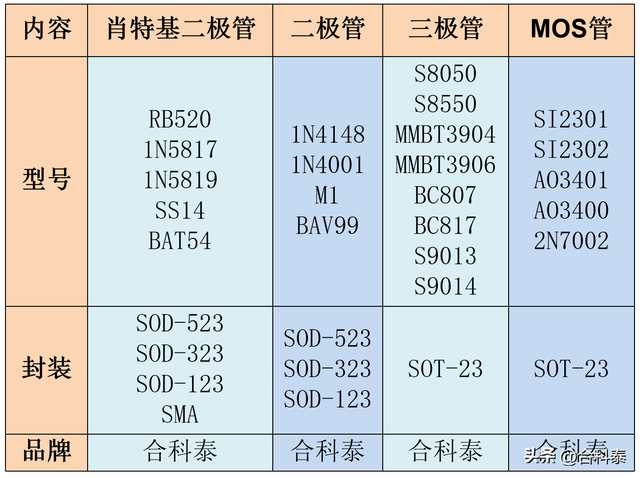

合科泰产品在酒店智能锁中的热销型号如下图：
合科泰电子是一家专注于研发生产二极管、三极管、MOS管、整流桥等多种分立器件的供应商，产品具体包括肖特基二极管、整流二极管、瞬态抑制二极管、开关二极管等二极管系列；双极型晶体管、数字晶体管、三端稳压器等三极管系列；中低压MOS管系列；贴片整流桥系列；年产能达120亿支。
2、三极管9014的参数
集电极最大耗散功率PCM=0.4W（Tamb=25℃）集电极最大允许电流ICM=0.1A集电极基极击穿电压BVCBO=50V集电极发射极击穿电压BVCEO=45V发射极基极击穿电压BVEBO=5V集电极发射极饱和压降VCE(sat)=0.3V (IC=100mA; IB=5mA)基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)特征频率fT=150MHz，HFE： A=60~150; B=100~300; C=200~600; D=400~1000作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补）。
3、三极管s9014主要工作参数
三极管的放大倍数每个都不同。可用万用表测出。
或可从标识上大致了解，且TO92封装的一般都是S9014X XX。
S9014A放大倍数在60～150间；S9014B放大倍数在100～300间；S9014C的在200～600间，S9014D放大倍数在400～1000间。且A、B、C类实际测量一般都是偏向大数，D类多为中间值。S9014还有P（CM）0.4W；I（CM）0.1A；V（CBO）最小50V；I（CBO）最小0.1uA；f（t）150MHz。等多个参数。
扩展资料：NPN三极管下面介绍9014的引脚图参数等资料，希望大家记住。
4、三极管9014是什么三极管？
9014是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是npn型小功率三极管。一、主要参数：集电极最大耗散功率PCM=0.4W（Tamb=25℃）；集电极最大允许电流ICM=0.1A；集电极基极击穿电压BVCBO=50V；集电极发射极击穿电压BVCEO=45V；发射极基极击穿电压BVEBO=5V；集电极发射极饱和压降VCE(sat)=0.3V (IC=100mA; IB=5mA)；基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)；特征频率fT=150MHz；HFE： A=60~150; B=100~300; C=200~600; D=400~1000二、封装形式及管脚：三、三极管的代换：可代换的型号:国产的3DG120、3DG12，美国产的2N2222、日本产的2SC943-3SC945等很多型号，基本是只要是NPN型小功率管都可直接代换。
本文关键词：s9014参数资料，s9014参数手册，s9014详细参数，s9014的参数详解及引脚图，s9014参数与管脚图。这就是关于《s9014参数，三极管9014的参数（二三极管在智能门锁中的应用）》的所有内容，希望对您能有所帮助！
