1、固态继电器的原理，作用和性能参数，电力人必须的知识储备！
继电器在电力作业人员的工作中经常都会遇到，常见的继电器有很多的种类，每种继电器原理类似，但是作用不太一样，今天就重点来看一下平时没有经常使用的固态继电器，来看一下固态继电器的特点，分类和功能作用！
2、固态继电器

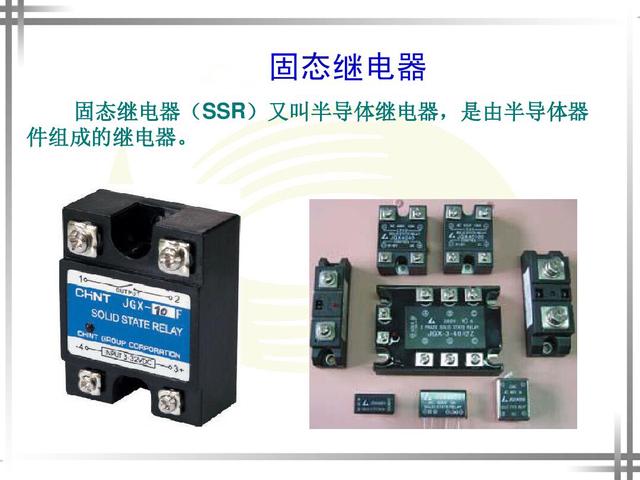

固态继电器（SolidStateRelay，缩写SSR），是由微电子电路，分立电子器件。电力电子功率器件组成的无触点开关，用隔离器件实现了控制端与负载端的隔离，固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
固态继电器特点
单相固态继电器它为单刀单掷常开式结构，用LED显示工作状态，它是用现代微电子技术与电力电子技术发展起来的一种新型无触点开关器件，它可以实现用微弱的控制信号(几毫安到几十毫安)控制0．1A直至几百A电流负载，进行无触点接通或分断。

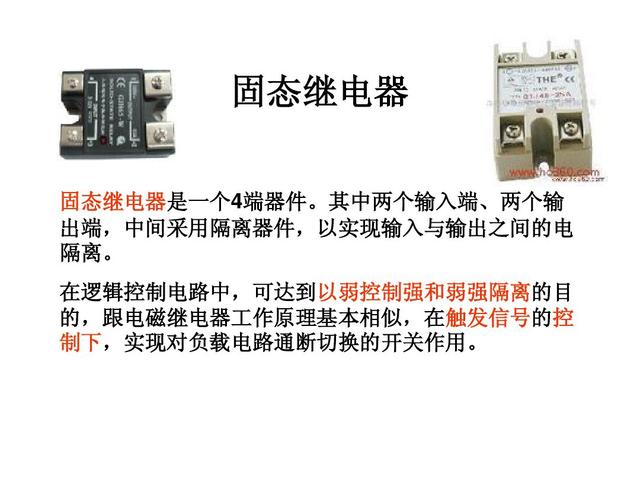

它为四端有源器件，两个输入控制端，两个负载输出端，输出端与负载、电源串联，输入输出之间为光电隔离，内置RC吸收回路，输入端加上直流或脉冲信号，输出端就能从断态转变成通态。
3、固态继电器的工作原理
固体继电器是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。它可以实现用微弱的控制信导控制0.1A直至几百A电流负载，进行无触点接通或分断。固态继电器由三部分组成：输入电路，隔离和输出电路。
输入电路----按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
扩展资料：
隔离耦合----固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。输出电路----SSR的功率开关直接接入电源与负载端，实现对负载电源的通断切换。

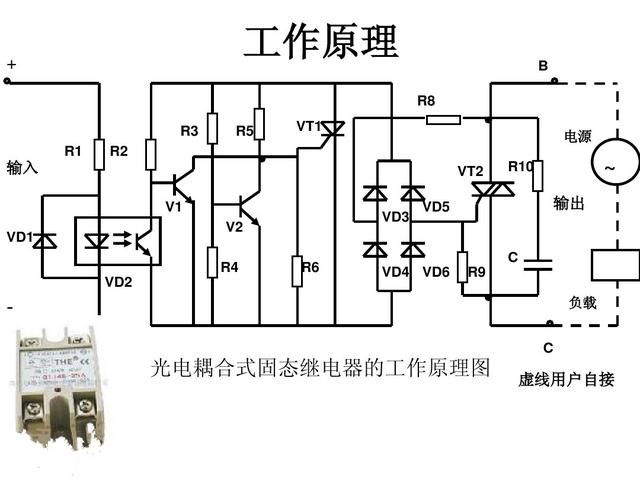

电路工作过程：当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。
当有输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通.从而接通负载电源。
4、固态继电器的作用 固态继电器应用在哪的
1、固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。
2、固态继电器已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统
