4A沸石有什么作用，4a沸石在洗衣粉中起什么作用（宁波材料所在水处理高级氧化技术上取得系列进展）

关于【4A沸石有什么作用】，4a沸石在洗衣粉中起什么作用，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、宁波材料所在水处理高级氧化技术上取得系列进展
• 2、4A沸石有什么作用
• 3、无磷洗衣粉怎么样？
• 4、4A沸石的性质

1、宁波材料所在水处理高级氧化技术上取得系列进展

水是人类赖以生存的重要物质，但我们面临着可用淡水资源匮乏的难题。污水处理与回用是重要的应对举措之一。常规的混凝沉淀、过滤分离、生化处理等方法能够有效处理大部分污水；然而，医药、农药、化工等高化学需氧量（COD）、高毒性、难生化污水的处理，仍有很大难度。高级氧化技术通过催化氧化剂（臭氧、双氧水、过硫酸盐等）产生活性氧物种（羟基自由基、超氧自由基、硫酸根自由基等），将大多数有机污染物氧化降解，甚至完全矿化，是难生化COD处理的主要技术。

　　建组三年来，中国科学院宁波材料技术与工程研究所氢能材料与应用系统技术实验室电化学环境催化团队在陆之毅研究员的带领下，致力于高级氧化技术催化剂的开发与应用，围绕过一硫酸盐（PMS）、臭氧（O3）、过氧化氢（H2O2）活化中“催化剂的活性与稳定性”“构效关系”以及“催化机理”开展了深入的基础与应用研究，并取得系列进展。

　　在PMS活化方面，团队发现晶态Ni(OH)2通过非自由基路径活化PMS，产生单线态氧；而非晶态Ni(OH)2通过自由基路径活化PMS，产生羟基自由基和硫酸根自由基。Ni(OH)2结晶状态的改变，引起PMS活化路径的改变。非晶态Ni(OH)2活化PMS降解罗丹明B的速率约是晶态Ni(OH)2的24倍。该工作以“Transformation from a non-radical to a radical pathway: Via the amorphization of a Ni(OH)2 catalyst as a peroxymonosulfate activator for the ultrafast degradation of organic pollutants”为题发表在国际知名期刊Nanoscale上（Nanoscale, 2021, 13, 7700, DOI: 10.1039/d1nr00933h）。团队制备了超薄镍铝水滑石（NiAl-LDH）（厚度约4.3nm），发现它对磺胺类抗生素具有超吸附现象，促进了这类污染物在PMS/超薄NiAl-LDH体系中的降解，其降解速率约为PMS/普通NiAl-LDH体系中的44倍。该工作以“Ultra-adsorption enhancing peroxymonosulfate activation by ultrathin NiAl-layered double hydroxides for efficient degradation of sulfonamide antibiotics”为题发表在国际知名期刊Journal of Cleaner Production上（J. Clean. Prod., 2022, 369, 133277, DOI: 10.1016/j.jclepro.2022.133277）。

　　在O3活化方面，团队通过在4A沸石制备中引入氧空位，增加其表面酸度，从而提升其催化臭氧化性能，6min内可去除87.5%的农药（阿特拉津）；并利用氧空位淬灭和活性氧物种捕获，深入研究了氧空位在O3活化中所起作用。该工作以“Oxygen vacancies promoted heterogeneous catalytic ozonation of atrazine by defective 4A zeolite”为题发表在国际知名期刊Journal of Cleaner Production上（J. Clean. Prod., 2022, 336, 130376, DOI: 10.1016/j.jclepro.2022.130376）。已授权发明专利“氧空位含量可调的4A沸石及其制备方法与应用”（ZL202110971144.1）。团队又发现过渡金属修饰蒙脱土的催化臭氧化性能与其层间水含量呈负相关，即层间水含量越少，催化臭氧化性能越好。该工作以“The effect of interlayer water of metal-modified montmorillonite for catalytic ozonation”为题发表在国际知名期刊Chemosphere上（Chemosphere, 2023, 312, 137200, DOI: 10.1016/j.chemosphere.2022.137200）。

　　在H2O2活化方面，团队在商业粉末活性炭（PAC）上构建孤立的Fe位点（Fe-PAC），实现Fe-PAC在H2O2溶液中的高效、低成本再生。以罗丹明B为模型污染物，Fe-PAC经过24h再生，吸附性能恢复70.5%-92.7%，循环使用次数可达10次以上，再生成本可低至0.35美元/kg，并且适用于含亚甲基蓝或结晶紫的模拟污水。通过operando测试和密度泛函理论（DFT）计算，证实孤立的HO-Fe=O基元通过非自由基路径活化H2O2产生Fe基活性氧物种。该工作以“Cost-effective H2O2-regeneration of Powdered Activated Carbon by Isolated Fe Sites”为题发表在国际知名期刊Advanced Science上（Adv. Sci., 2022, DOI: 10.1002/advs.202204079）。可见光促进Cu-C3N4活化H2O2同样经历非自由基路径。团队采用operando冷冻电子顺磁共振波谱仪（EPR），表征反应过程中原子级分散Cu位点配位环境的变化，提出新的反应路径。该工作以“Integration of atomically dispersed Cu-N4 sites with C3N4 for enhanced Photo-Fenton degradation over a non-radical mechanism”为题作为supplementary cover发表在国际知名期刊ACS ES&T Engineering上（ACS EST Eng., DOI: 10.1021/acsestengg.2c00261）。

　　上述工作得到了宁波市“科技创新2025”重大专项（2020Z059、2020Z103和2020Z107）、国家自然科学基金（52201285、61761047和41876055）、宁波甬江引才计划（2021A-036-B和2021A-111-G）、宁波市自然科学基金项目（202003N4351和2019A610442）、中国博士后科学基金（2019M662124和2019M662127）等的支持。穆斯堡尔谱数据及分析由中国科学院大连化学物理研究所先进穆斯堡尔谱中心支持。

图1 原子级分散Fe负载的活性炭的H2O2再生与循环应用示意图

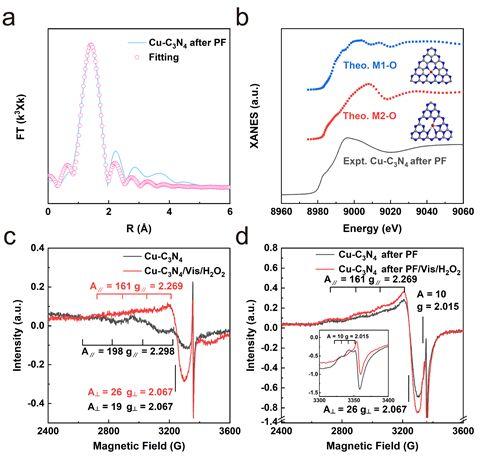

图2 Cu-C3N4光照下活化H2O2的结构演变

文章来源：中科院宁波材料所

2、4A沸石有什么作用

4a沸石是水合铝硅酸钠，由于其分子结构是三维体，有许多孔洞，孔径为4a，恰好是钙离子的直径，可将钙离子吸附，而对镁离子的结合则很微弱，因此它达不到软化水的效果。4a沸石的ph值为中性，因此应在洗衣粉中添加一定的碱才能满足洗衣粉所需的碱性。

另外4a沸石不但不溶于水，而且易与污物结合生成壳状水不溶物（即钙沉积），造成衣物的二次污染、漂洗困难，为此需要加入柠檬酸钠等作为分散剂。另外，每年洗涤剂行业所消耗排放掉的4a沸石，会在不同的地表面形成新的堆积物，这样对环境、生态也将是一个负担。目前对4a沸石的改良仍在探讨研究当中，因此4a沸石并不能完全替代三聚磷酸钠。

3、无磷洗衣粉怎么样？

‍‍无磷洗衣粉有什么好处:洗衣粉的助洗剂分含磷和无磷两类，洗衣粉也因此分为含磷和无磷两类。含磷洗衣粉以磷酸盐作为主要助剂，洗涤后的污水排放到河流湖泊中后，水中的磷含量升高，水质趋向富营养化，导致各种藻类、水草大量滋生，水质混浊，水体缺氧，鱼等水生物死亡现象。

含磷洗衣粉以磷酸盐为主要助剂，而磷元素易造成环境 水体富营养化，从而破坏水质，污染环境。无磷洗衣粉则无这一缺点，有利于水体环境保护。为了我们生活环境的健康，建议使用无磷洗衣粉。有磷和无磷的分别:首先我们先来认识洗衣粉，衣粉主要由表面活性剂和洗涤助剂组成。表面活性剂的作用是降低水的表面张力，去除衣物上的污渍；洗涤助剂的作用是结合钙镁离子，阻止污垢再沉积，同时有助于提高表面活性剂的去污能力。

含磷洗衣粉是指以磷酸盐为主要助剂的一类产品，磷是一种营养元素，易造成环境水体富营养化，（所谓“水体富营养化”是指人类排放进水域的工业污水、农业污水、城市污水中有大量的磷、氮和有机物质，造成营养物质积聚，从而引起浮游生物无节制地生长。这种无节制地繁殖造成水体变色，水质变坏，引起浮游生物的恶性生存竞争，最终大面积消亡。滇池、太湖、巢湖都相继受到这样的污染。

于是，人们纷纷采取禁磷措施。 ）从而破坏水质，污染环境。 无磷洗衣粉则是不用磷酸盐作助剂的一类洗衣粉，这种洗衣粉无水质富营养化这一缺点，有利于水体环境保护，目前部分省、市在大力推广使用。

4、4A沸石的性质

白色固体颗粒。呈网络状结构，内含均匀小孔，孔径0.42nm，比表面积约为600m2/R，不溶于水和有机溶剂，能溶解于强碱和强酸。

加热超过800℃时，重新结晶形成白硅石状的结构。有吸附水分，液体、气体及不饱和的有机物质。对钙离子有交换能力，理论交换能力为352CaCO3mg/g，一般为290～320mgCaCO3/g，白度≥95%，pH值10～11.5，表观密度0.3～0.5g/cm3，平均粒径为2μm，粒度分布≤4μm占85%以上。用作无磷洗涤剂的助剂，代替三聚磷酸钠；在石油和其他工业用作气体和液体的干燥、脱水净化等，也用作催化剂和软水剂。

本文关键词：4a沸石在洗衣粉中起什么作用，4a沸石与沸石粉的区别，4a沸石溶于水吗，4a沸石的作用，4a沸石对热稳定剂的作用。这就是关于《4A沸石有什么作用，4a沸石在洗衣粉中起什么作用（宁波材料所在水处理高级氧化技术上取得系列进展）》的所有内容，希望对您能有所帮助！

本文链接：https://bk.89qw.com/a-771227
