关于【霍尔开关与普通接近开关有什么区别】，霍尔开关与普通接近开关有什么区别图片，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、工业电工必须了解系列—接近开关
- 2、霍尔开关与普通接近开关有什么区别
- 3、霍尔接近开关工作原理是什么谁清楚
- 4、霍尔效应型接近开关可以检测什么材质的物体？
1、工业电工必须了解系列—接近开关

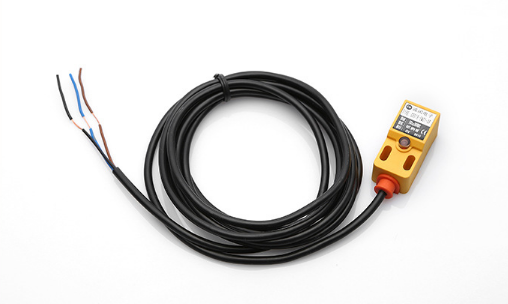

在电工的行业中可能师傅们对“接近开关”都比较了解，因为现在工业自动化中接近开关都比较常见，但是有些时候因为接近开关型号和类型比较多，在更换维修的时候可能也会出现一些小问题，今天小编在这里就和大家再一起学习一下接近开关。
接近开关的定义：
接近开关是一种无需与运动部件进行机械直接接触操作的位置开关，当物体接近开关感应面到动作距离即可使开关动作，从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关)，它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。
常见接近开关的种类：

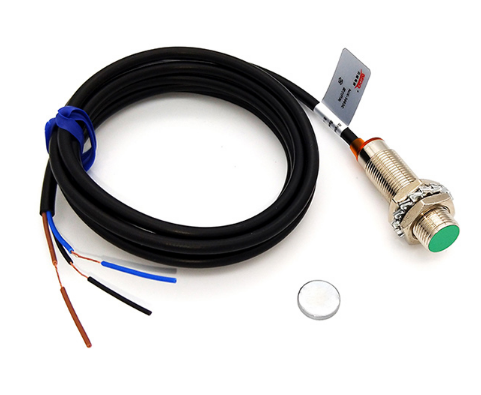

霍尔式接近开关
1、霍尔式
当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

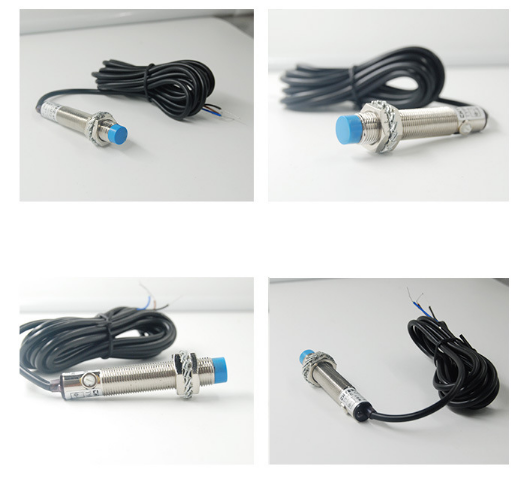

电容式接近开关
2、电容式接近开关
这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

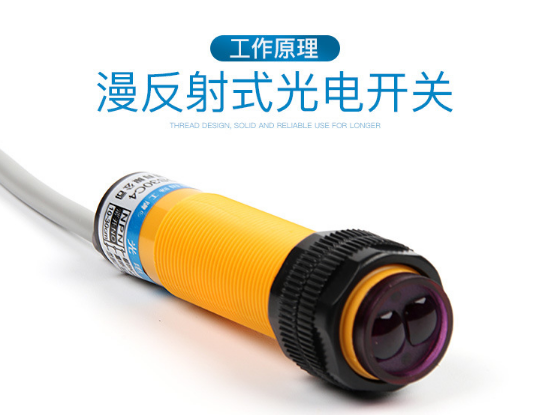

光电式接近开关
3、光电式接近开关
利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面(被检测物体)接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。
涡流式接近开关
4.涡流式接近开关
涡流式也叫电感式接近开关，涡流作用到接近开关上，使开关内部电路参数发生变化，由此识别出无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。涡流式接近开关属于一种开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，是接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。而且这种接近开关所能检测的物体必须是金属物体。

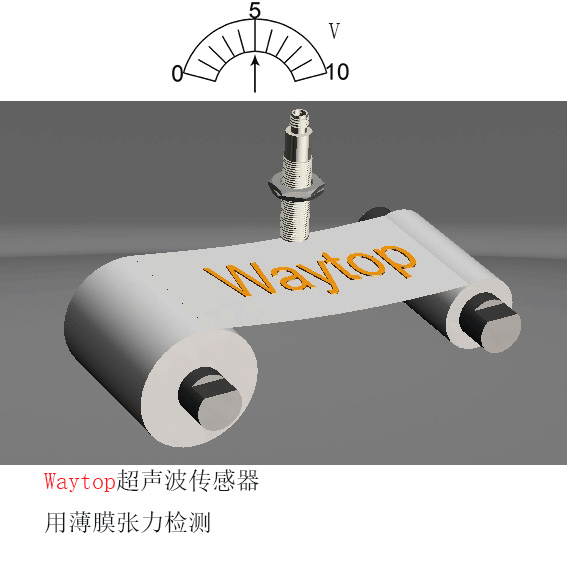

超声波式接近开关
3.其它型式
当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
接近开关型号：
厂家不同或有不同（详见购买的产品说明书）

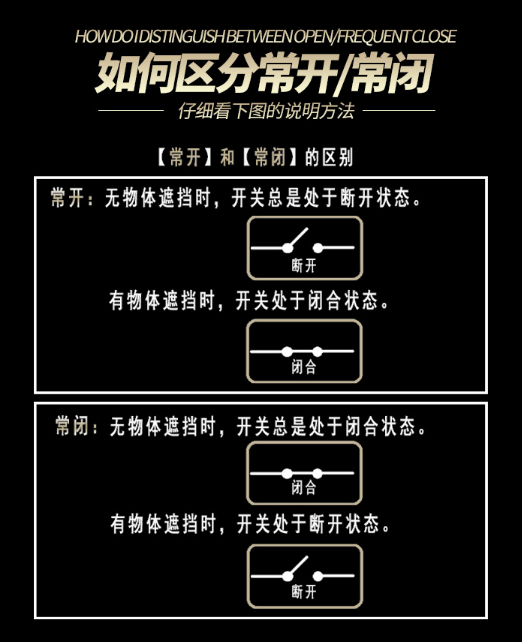

PNP与NPN型传感器（开关型）分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、NPN类
NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
对于NPN-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、PNP类
PNP是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。
对于PNP-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和out线断开。
对于PNP-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。
我们一般常用的是NPN型，即高电平有效状态。PNP很少使用。
在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。
无论选用哪种接近开关，使用和更换时都应注意对工作电压、负载电流、响应频率、检测距离等各项指标的要求。
2、霍尔开关与普通接近开关有什么区别
主要区别是：霍尔接近开关的检测对象必须是磁性物体。1、涡流式接近开关
这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。
2、电容式接近开关
这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。
3、霍尔接近开关
霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。
4、光电式接近开关
利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。
5、热释电式接近开关
用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。
6、其它型式的接近开关
当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
3、霍尔接近开关工作原理是什么谁清楚
1.霍尔开关分类：开关输出型和线性输出型。开关输出型：当接近磁性物体时，开关为一种固定状态（或高电平或低电平）；远离磁性物质时，开关为一种另一种固定状态（或低电平或高低电平）；开关的灵敏度取决于开关本身的档次和使用电源的电压及磁铁的磁性。可以通过改变供电电压、与磁铁的距离、磁铁的磁性制作灵敏度曲线。数控机床刀架霍尔开关就是开关输出型的。线性输出型：随于磁性物体的距离不同，传感器的输出信号电压连续变化，距离越远，输出越低（或越高）。 2.霍尔开关定义，原理，接法：霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。霍尔开关 一般是用磁钢S极驱动有字的那面，磁钢N极驱动无字的那面。电路接法：引脚：看着霍尔有字的那面，最左边的脚是电源正极（1脚），中间的是接地，电源负极（2脚），右边脚的是输出（3脚）。1脚接电源+24V.2脚接电源0V3 脚是输出端(输出+24V)。(可以接一个LED等作试验)1、3 脚接上拉电阻1K---2K左右即可。作用：如果磁铁靠近霍尔有字的那面，如果LED灯有反应，那么则是磁铁S极靠近霍尔开关，如果LED灯没反应，则是N极在靠近霍尔开关。反过来，磁铁靠近霍尔开关无字的那面，LED灯有反应，则是N极在靠近霍尔开关。4、霍尔效应型接近开关可以检测什么材质的物体？
霍尔接近开关是根据霍尔效应原理制成的开关器件。是以永磁体或导磁体作为触发媒介的无触点电子开关，通过霍尔效应元件接受磁力线的信号，经放大、整形后控制输出状态的通断。其检测对象须是磁性物体。本文关键词：霍尔接近开关的工作原理，霍尔开关如何代替接近开关，霍尔接近开关的应用实例，霍尔接近开关使用寿命，霍尔接近开关接线举例。这就是关于《霍尔开关与普通接近开关有什么区别，霍尔开关与普通接近开关有什么区别图片（工业电工必须了解系列—接近开关）》的所有内容，希望对您能有所帮助！
