关于【建筑施工图纸怎么看】，建筑图纸怎么看，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、工程人不会看图纸难免被人嘲笑，568页建筑工程识图手册，抓紧学
- 2、建筑图纸怎么看
- 3、建筑图纸怎么才能看懂
- 4、怎么查看建筑图纸？有什么技巧吗？
1、工程人不会看图纸难免被人嘲笑，568页建筑工程识图手册，抓紧学
干工程的都知道，建筑图纸是保证工程施工正常进行的重要依据，工作中无时无刻都离不开工作图纸的作用，身为工程人不会看图纸，难免会被人笑话。
单位新来的95后施工员，面试的时候说得有理有据，本以为招到了老手，谁知道入职以后连建筑图纸都不会看，经常被领导批评。
工程人不会看图纸难免被人笑话，568页建筑工程识图手册，全是细节

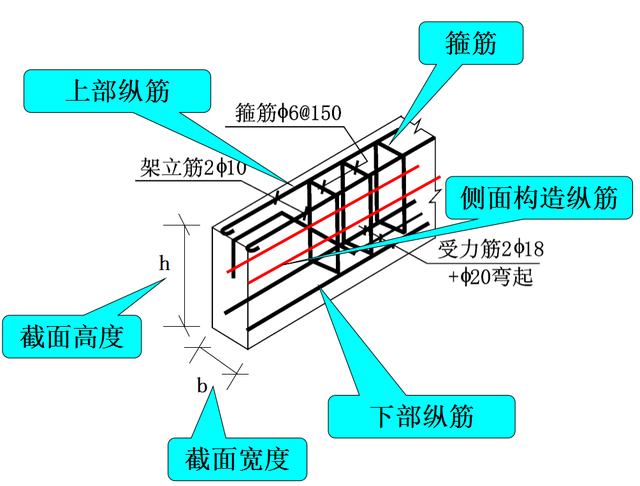

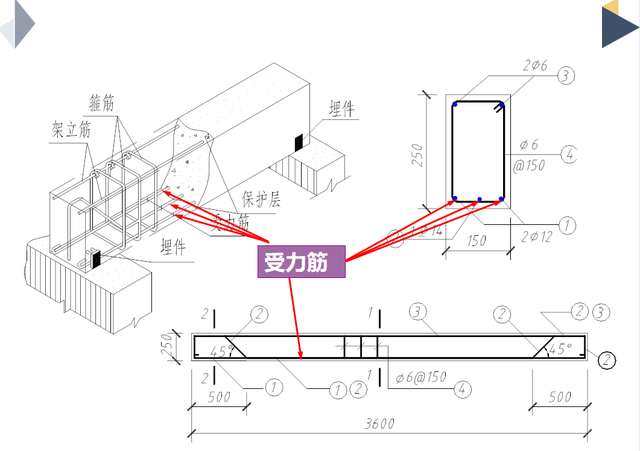

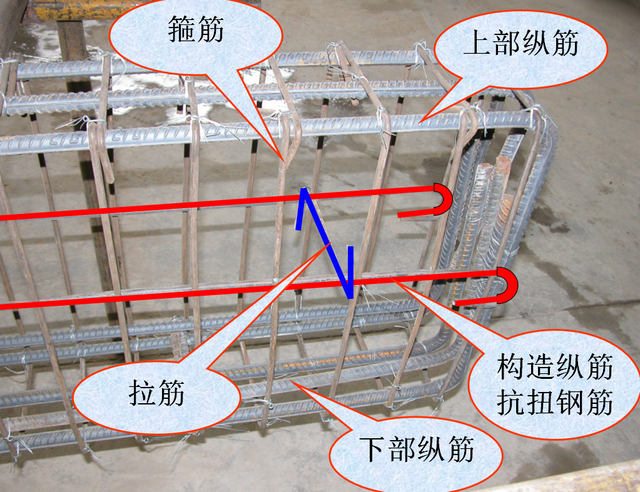

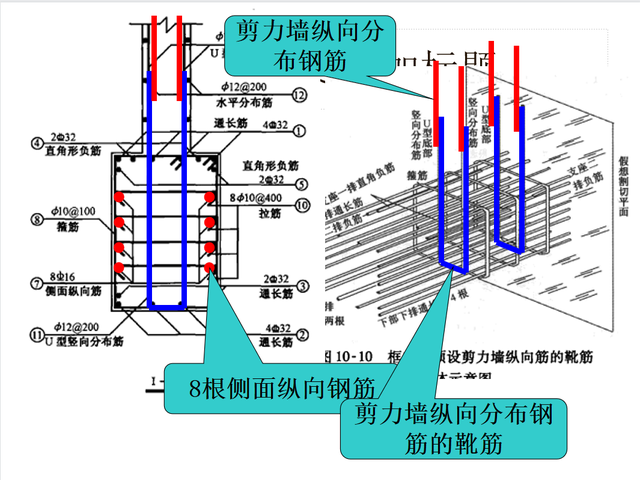

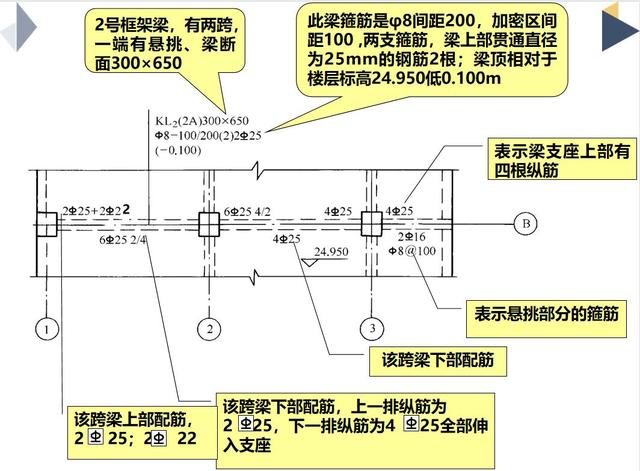

工程识图重在对图纸的理解和运用，而不是死记硬背，这份568页高清建筑工程识图手册，包含了平法识图、钢筋混凝土结构识图、建筑结构工程识图、梁板筋柱识图等，全面解析工程识图的细节操作，用最通俗易懂的方式教你识图技巧，零基础小白也能轻松掌握。
市面上有很多工程识图教程，不过质量参差不齐，要么不够全面，要么讲解不够通俗易懂，这份由中建整理的568页建筑工程识图手册，一图一结，通俗易懂。
2、建筑图纸怎么看
以迅捷CAD看图为例，其中的具体情况如下：1、直接打开自己的电脑桌面，点击相关的快捷方式进入。2、下一步弹出新的窗口，继续选择需要的对象跳转。
3、这个时候如果没问题，就在那里确定浏览标注。
4、这样一来会得到图示的结果，即可达到目的了。
3、建筑图纸怎么才能看懂
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。(2)作为要记住尺寸 建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。(3)弄清关系 看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。
这就是的基本基础以及标准图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。(4)抓住关键在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。
4、怎么查看建筑图纸？有什么技巧吗？
对于CAD图纸，很多小伙伴可以说是很头疼的了，不仅绘制CAD图纸就是很不简单的事情了，就连查看CAD图纸也都很麻烦，那么我们应该要怎么查看建筑图纸？查看CAD建筑设计图纸有什么技巧吗？下面告诉你答案！一、组成部分 结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计，其他专业也就不谈上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑 施工图包括以下部分： 1、图纸目录；2、门窗表；3、建筑设计总说明；4、平面图；5、立面图；6、剖面图；7、大样图。
二、图纸目录 图纸目录是了解整个建筑设计整体情况的目录，从其中可以明确了解图纸数量及出图大小和工程号，还有建筑单位及整个建筑物的主要功能，如图纸目录与实际图纸有出入， 必须与建筑核对情况。
三、门窗表 门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。四、建筑设计总说明 建筑设计总说明对结构设计是非常重要的的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据。比如，建筑物所处位置，黄海标高，墙体做法、地面做法、楼面做法、等等做法。总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的的一个环节。

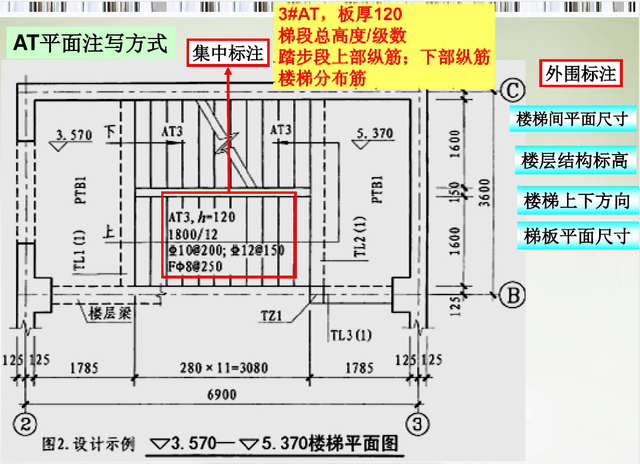

四、大样图 1、节点大样图 对构造复杂的节点，绘制大样以说明详细做法，不仅要通过节点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。 2、门窗大样 图 门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。 3、楼梯大样图 楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据， 所有的计算数据都是取得之楼梯大样图。
所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰，还有，楼梯可是要写计算书的哦。
本文关键词：建筑图纸怎么看承重，建筑图纸怎么看梁的高度，新手看建筑图纸怎么看，建筑图纸怎么看方向，建筑图纸怎么看承重墙。这就是关于《建筑施工图纸怎么看，建筑图纸怎么看（工程人不会看图纸难免被人嘲笑）》的所有内容，希望对您能有所帮助！
