1、影像测量仪的工作原理是什么？怎么安装操作？

一、仪器工作原理及结构

1、工作原理：

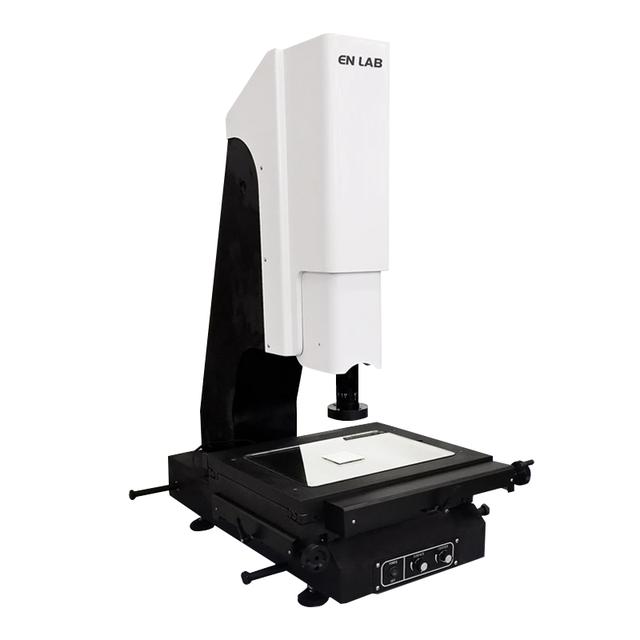

影像座标测量仪是通过连续变倍物镜、彩色 CCD，通过透射光或表面光照明将被

测工件放大后成像在显示器上的视频放大测量系统。利用专用测量软件对精密

光学尺传输的数据进行处理，而对工件完成测量工作。

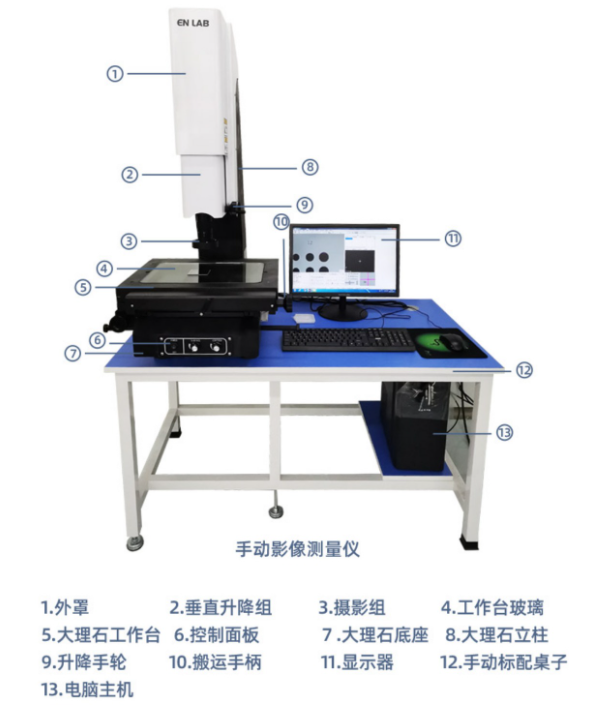

2、 仪器总体结构(如图)：

二、仪器的安装

1、仪器使用环境

① 仪器放置的工作桌面需牢固、可靠、不得摇晃；

②放置地点需远离各种震源；

③环境温度保持在 20℃-5℃，湿度≤75°RH。

④放置环境应避免大量灰尘。

⑤供电电源必须有接地保护。

2、仪器的安装：

① 打开仪器的外包装和内包装，请先阅读本节。

② 仪器搬运时要小心谨慎，轻拿轻放。

③仪器放置完毕后，将水平仪放置在工作台面上，调节仪器底脚，使仪器保持水平。

④松开工作台固定板（X、Y 轴各一块，）、Z 轴固定板（传动组下部），配重紧定螺钉（立柱左侧面）。

⑤测绘软件安装。

⑥通讯卡、视频卡、硬件、软件安装。

⑦插上电源线，打开电源，按仪器使用方法及软件操作步骤开始操作

⑧最后由工程人员进行 X 轴、Y 轴、Z 轴、光栅尺校正，即可完成安装。

⑨仪器安装完成后，请不要随便搬动机台。

三、仪器使用方法

1、先检查工作台是否复位，再打开电源开关，打开电脑运行测量软件。

2、旋转连续变倍物镜的倍率调节圈，选择适当的放大倍率。

3、将被测工件置于工作台玻璃中心位置附近，打开表面光源或透射光源，并调节至合适的亮度。

3.4 在软件上通过鼠标移动 X 轴和 Y 轴使被测工件需测量的部分，成像在显示器上，通过鼠标调节 Z 轴升降，使工件成像清晰。通过测量软件，即可对工件的各尺寸参数进行测量。

注：如果需要视频测量请先选取比例尺（比例尺的选取方法详见软件使用手册），且测量过程中，不可改变变倍物镜的放大倍率！否则会出现错误的测量结果。如果改变变焦物镜的大倍率就必须重新选取比例尺！

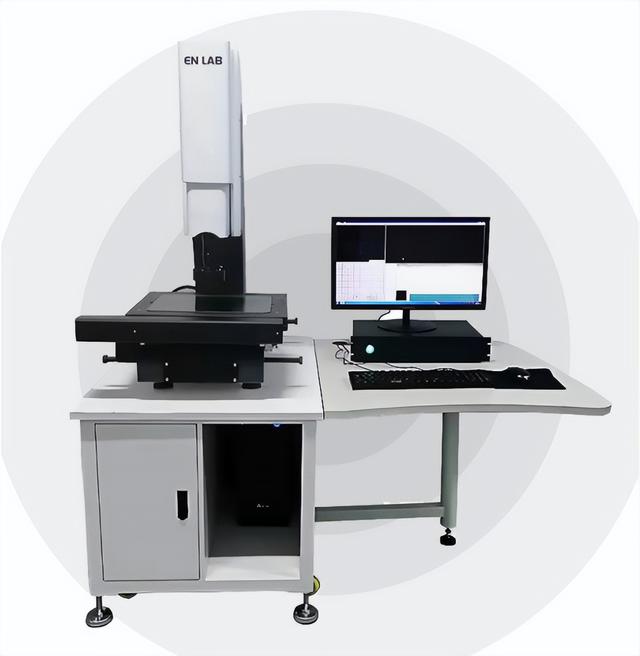

【英徕铂】英徕铂ENLAB，物性检测仪器品牌，为国内市场提供数百种物性检测仪器，为科研工作者提供检测仪器解决方案与服务

2、什么叫影像仪

影像仪又名影像测量仪，平时大家说的影像仪，二次元投影仪，二次元影像仪，二次元测量仪都是指的是影像仪，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由高精度工业相机对待测物体进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文档，也可输入到WORD .EXCEL中，进行统计分析，可划出简单的Xbar-S管制图，求出Ca,等各种参数。它能很快的读取到光学尺的位移数值，通过建立在空间几何基础上的软件运算，及时得出所要的结果；同时在屏幕上产生图形，供操作员进行图影对照，从而直观地分辨测量结果可能存在的误差。二次元影像测量仪中计算机不仅仅只是进行影像对位和数值显示，更重要的是拥有空间几何运算、图形显示、尺寸标注，CAD图形的输出等基本功能。

参考资料：www.qdzyyq.com

3、投影仪和影像仪有区别吗?求大神帮助

影像仪又名影像测量仪、影像式精密测绘仪。 它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。值得一提的是，目前市面上有一种既带数显屏又接计算机的过渡性产品。从严格意义来说，这种仅把电脑用作瞄准工具的设备不是影像测量仪，只能叫做“影像式测量投影仪”或“影像对位式投影仪”。换句话说：影像测量仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。影像测量仪又分数字化影像测量仪(又名CNC影像仪）与手摇式影像测量仪两种 也就是说 它们根本不是一个东西~~

记得采纳啊

4、影像测量仪和三坐标测量仪有什么区别，一般哪个贵点

影像仪和三坐标区别还是挺大的。

首先从工作原理上来说，三坐标是接触式测量，影像仪是非接触式的光学测量。

再从功能上说，三坐标可以测量长宽高三维尺寸，影像仪主要是测二维尺寸为主。

最后从效率上来说，二者差不多，但是有一种新型影像仪，叫做闪测仪，也叫一键式测量仪的仪器，它的效率就比三坐标和影像仪高多了。

VX3000系列闪测仪

大视野整体成像，一键测量

     影像仪、工具显微镜、投影仪等由于视野较窄，在测量和设置时难以掌握下一个测量位置，必须边移坐标台，边逐个位置进行测量，极其耗时。VX3000系列闪测仪最大成像范围达300mm×200mm， 此范围内的工件可整体成像，一键即可一次性测完所有尺寸，瞬间完成测量任务。

机加件测量

汽车零部件测量

螺纹测量

无需夹具定位工件，可任意摆放

     精确的自动配准算法，可在任意位置，任意角度摆放工件，配准算法均可锁定工件的位置，而不像传统测量仪器，每一次测量都需要夹具定位。

冲压件测量

批量测量，快速准确高效

     可同时在载物台上摆放数百个工件，软件自动识别，一次性测量出全部参数，大大提高了测量效率。

密封圈测量

冲压五金件测量
