关于【什么是标准气缸】，标准气缸的工作原理，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、SC系列标准气缸工作在150℃高温环境下的秘诀是什么？
- 2、什么是标准气缸
- 3、标准气缸选型需要参考哪些重要尺寸？
- 4、标准气缸组成与应用是什么？

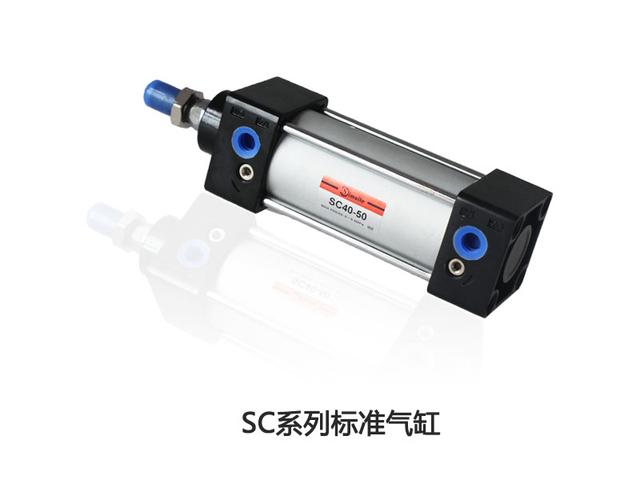

1、SC系列标准气缸工作在150℃高温环境下的秘诀是什么？
在自动化行业中使用最为广泛的，也最为通用的就是标准气缸，SC系列标准气缸适用于多数没有特别要求的自动化机械设备，并且因为其他种类的气缸难以制成大缸径、大行程的尺寸，所以一些需要大型气缸的机械设备通常也是选用SC系列标准气缸。
SC系列标准气缸的型号规格可分为标准复动型、双轴复动型、双轴复动行程可调型。双轴型气缸两端都有活塞杆，行程比标准型更长。
选择TPU、氟橡胶、NBR等耐高温密封材料，可在150℃下正常使用，在高温工作环境中使用不再有后顾之忧，缸径有φ32mm，φ40mm，φ50mm，φ63mm，φ80mm，φ100mm，行程为25~1000mm，可以选择的规格多，无论是小型、中型、大型机械都可以选用，使用范围相当广泛。
2、什么是标准气缸
1、气缸可根据主机需要进行设计，但尽量直接选用标准气缸。2、安装形式由安装位置、使用目的等因素决定。在一般场合下，多用固定式安装方式：轴向支座（ms1式）前法兰（mf1式）、后法兰（mf2式）等；在要求活塞直线往复运动的同时又要缸体作较大圆弧摆动时，可选用尾部耳轴（mp4或mp2式）和中间轴销（mt4式）等安装方式；如需要在回转中输出直线往复运动，可采用回转气缸。有特殊要求时，可选用特殊气缸。
3、根据工作机构所需力的大小，考虑气缸载荷率确定活塞杆上的推力和拉力，从而确定气缸内径。
气缸由于其工作压力较小（0.4～0.6mpa），其输出力不会很大，一般在10000n（不超过20000n）左右，输出力过大其体积（直径）会太大，因此在气动设备上应尽量采用扩力机构，以减小气缸的尺寸。
3、标准气缸选型需要参考哪些重要尺寸？
标准气缸的主要特点和优势，1、气缸缸径分为32~320mm不等，气缸行程可达到2000mm。
2、气缸前后端盖均有缓冲调节功能，使气缸活塞运行两端平稳，无撞击感。
3、多种气缸安装附件可供选择，灵活多变。
如何进行标准气缸选型呢？首选确认缸径和行程
行程就是活塞杆伸出去和缩回来之间的误差距离，有些人会把气缸本身外露算行程，这都是错误的。缸径就是缸筒内壁的直径，一般量外径也是可以估算内径的大小，同等气压下，缸径越大出力越大。
国内常用的标准气缸其功能都是一样的，主要差别是外形安装尺寸以及型号；
这是一个标准气缸的基本外形图，确认气缸KB的安装距离和确认A+行程气缸总长距离，安装的附件不通需要确认的尺寸也不一样。
用法兰板安装需要确认的尺寸，前法兰安装需要确认：法兰到活塞杆红色线的距离和法兰板BD，BF的安装孔距。如果是后安装同理也只要保证法兰到气缸顶端的距离， 这个时候气缸本身的安装孔距就并不重要了。
用CACB附件安装确保DE孔的直径孔和中心点到气缸活塞顶端的距离，气缸的本身安装孔距就无关要紧。
用LB脚坐安装需要确认AC+行程 安装孔距的距离。方便支架的安装，确认支架底部到活塞杆的中间距离和伸缩长度。
TC和TCM中摆附件支架安装保证TC中间轴到气缸的顶端的距离
。
标准气缸的附件是种类最多的，不同的附件能在各种工作环境下保证气缸的安装使用，能达到意想不到的效果。
4、标准气缸组成与应用是什么？
标准气缸是由缸筒、端盖、活塞、活塞杆和密封件组成。标准气缸是引导活塞在其中进行直线往复运动的圆筒形金属机件，将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。工质在发动机标准气缸中通过膨胀将热能转化为机械能，气体在压缩机标准气缸中接受活塞压缩而提高压力。标准气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。标准气缸一般配套提升阀和电磁脉冲阀使用除尘设备有需要的话推荐您去.通.明除尘咨询
本文关键词：标准气缸的标准是什么，标准气缸结构图，标准气缸的工作原理，标准型气缸，标准气缸的作用。这就是关于《什么是标准气缸，标准气缸的工作原理（SC系列标准气缸工作在150℃高温环境下的秘诀是什么）》的所有内容，希望对您能有所帮助！
