通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

百科 2025-10-21 22:59:21 投稿 阅读:7974次

关于【通电延时时间继电器】,通电延时型继电器是什么,今天小编给您分享一下,如果对您有所帮助别忘了关注本站哦。

  • 内容导航:
  • 1、电工基础:深度解析时间继电器,零基础掌握选型、接线、应用基础
  • 2、通电延时型继电器是什么
  • 3、通电延时型时间继电器,延时触头当线圈通电后什么动作?断电后什么动作?
  • 4、通电延时型时间继电器的工作原理

1、电工基础:深度解析时间继电器,零基础掌握选型、接线、应用基础

时间继电器功能类型介绍

时间继电器根据使用功能,常见有延时继电器、定时继电器、累时继电器等类型,其中延时继电器指通过时间延时的设定,进行电路闭合控制。定时继电器指对一段或多段时间周期设定,实现到达时间的自动转换。累时继电器指通过时间或数量累计,达到目标量进行信号切换与动作。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

累时器示意

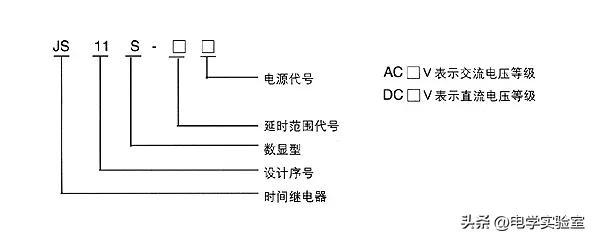

时间继电器规格型号一般采用字母、数字组合的形式构成。如JS10—1A,其中第一位用J表示为继电器,第二位用S表示为时间,第三位7、10、12等数字表示为设计序号,第四位用1、2、3、4表示为基本规格代号,其中1指通电延时,无瞬时触头;2指通电延时,有瞬时触头;3指断电延时,无瞬时触头;4指断电延时,有瞬时触头;第五位为结构设计、安装方式、电源形式使用。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

规格型号解读

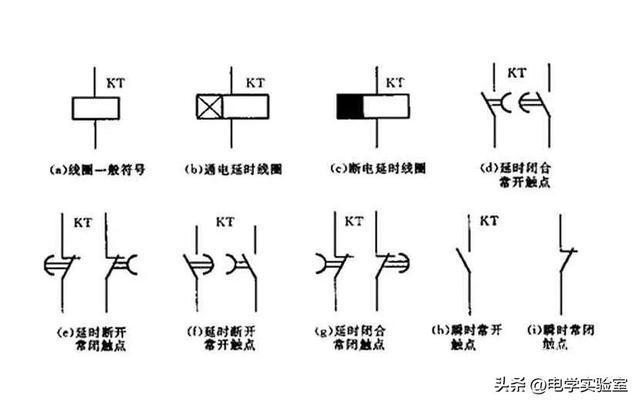

时间继电器在继电控制回路中,常用KT表示。一般采用通电延时或断电延时两种方式,结合时间继电器对于时间控制与信息输出不同,所运用的表示图形也不尽相同,主要有以下八种常见类型:

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

延时继电器符号含义

在工作电源、电压方面,时间继电器交流额定电压(AC)一般为:380V、220V、110V、36V、24V等,直流额定电压(DC)一般为110V、36V、24V、12V等,延时通断时间0.01~99.99s、1~99min99s、1~99h99min;定时时控制为24h\365天,时、分、秒设定控制;累时控制为累计值、时、分、秒、数字计数值等形式。

时间继电器工作原理与结构

时间继电工作原理均为在时间设定下实现开关量闭、合功能。其中开、关量以常闭、常开的状态体现,但随着稳定性与动作方式不同,对于时间调控部分也有所不同。常见有以下三种:

第一种:电子式,即电子计时+开关量组合,利用电阻阻尼特点获得延时作用;

第二种:电动式,即私服电机+开关量组合,利用齿轮系驱动获得延时作用;

第三种:空气阻尼,即气囊阻尼器+开关量组合,利用空气小孔流通产生阻尼获得延时作用。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

内部结构展示

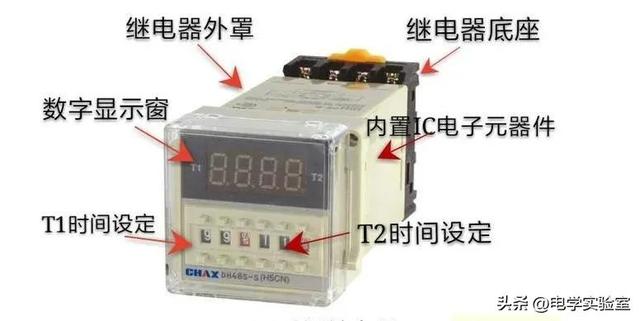

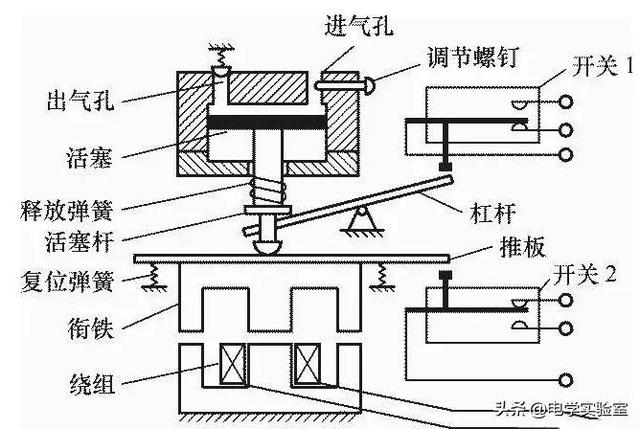

通过时间继电器原理部分我们发现,在电子、电动、空气阻尼等延时驱动方式不同时,其内部结构也存在较大差异。其中电子式主要为电路板+中间继电器组成,采用阻尼式和数字时钟,实现通电、断电继电器切换。电动式结构主要为同步电动机、动触头、静触头、回位弹簧等组成,在电动机恒速旋转下,实现通断功能。空气阻尼结构主要有气囊、活塞、进气量调节、动静触头等组成,利用空气活塞运动达到延时效果,实现通断功能。目前电子式为常用类型,具备体积小、结构简单、功能强大、时间设定便捷等特点,如常用定时器、累时器、经纬时控器等。

常见时间继电器应用接线

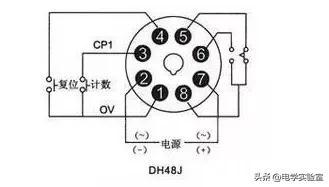

时间继电器应根据需求用途选择不同类型与延时刻度,使用前我们要准确识别通电延时和断电延时的区别。比如常见星三角启动为通电延时、电动机顺序启动为双向延时、水泵控制为断电延时等。以下图为例,我们详细介绍接线情况:下图八个接线端子中,2、7为电源端子;5、6指常开延时闭合,解释为:常态状态是常开点,设定时间后延时闭合;5、8是常闭延时断开,解释为:常态状态是闭合点,设定时间后延时变为常开;同时1、3常开延时闭合,1、4常闭延时断开和上述解释意思一致。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

接线说明

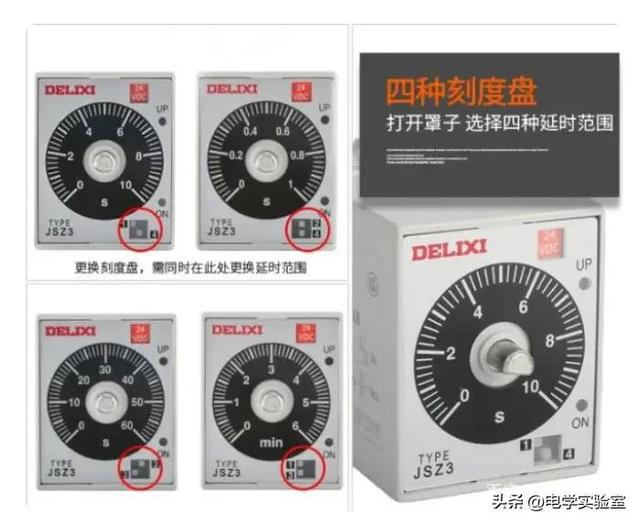

为提升时间继电器时间量程控制需求,常采用档位调节方式选择延时范围。以下图为例,时间继电器有四个时段选择,其中2—4为1秒;1—4为10秒;2—3为60秒;1—3为6分。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

时间刻度调节

定时器接线相对简单,一般L接电源火线、N接电源零线。直接拖动使用时,输出端接负载火线,N接负载零线。配置接触器使用时,负载接接触A1、N接接触A2。累时器接线方式可参照延时继电器或电气说明编号实施接线。

通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

累时器接线示意

时间继电器使用注意事项

1、时间继电器为精密电气部件,应确保使用环境符合产品环境要求,否则产生较大误差。

2、使用前选择对应电压、刻度、计时方式,避免使用不当烧毁部件与计量失准。

3、延时继电器、累时器均有多个接线端子触头,接线时可以万用表测量,避免错、反接情况。

4、电子数显产品的设定时间应在通电前设定,通电后设定时间无效。

5、延时继电器刻度以满刻度2/3显示或设定为宜,避免使用长延时产品进行短延时工作。

综述:通过上述内容分享,我们对时间继电器功能类型、结构原理、接线应用、使用常识等方面全面系统解析。掌握上述内容为继电系统维修、维护打下良好基础。希望本文内容学有所获,给您带来参考与帮助!

2、通电延时型继电器是什么

通电延时型继电器:刚通电时延时触点是不动作的,等到了延时时间后,延时常闭触点断开,延时常开触点闭合。通电延时型和断电延时继电器共同点:由于两类时间继电器的瞬动触头因不具有延时作用,故通电时立即动作,断电时立即复位,恢复到原来的常开或常闭状态。

具有延时范围宽,精度高,寿命长,动作可靠,触头容量大等优点。可取代同类产品。型号:H3BA-8外型尺寸:48*48*94工作方式: 通电延时延时范围:0.5S-100H额定电压:DC:24,48VAC:24,48,110,220,380V 50/60HZ触点数量: 2组延时触点触点容量: AC250V 5A阻性安装方式:面板式型号:H3BA-8H外型尺寸:48*48*94工作方式: 通电延时延时范围:0.5S-100H额定电压:DC:24,48VAC:24,48,110,220,380V 50/60HZ触点数量: 1组延时触点1组瞬时触点触点容量: AC250V 5A阻性通电延时继电器DAA51C概述:通电延时时间继电器系列产品工作方式是,继电器通电后触点不动作,按设定的时间延时启动。

3、通电延时型时间继电器,延时触头当线圈通电后什么动作?断电后什么动作?

回答: 通电延时型时间继电器有延时启动和延时返回两种。 延时启动继电器:当线圈通电后,继电器中的时间元件启动,当时间延时到整定值时,接点元件动作。

延时返回继电器:当线圈通电后,继电器接点元件直接启动。当线圈断电后,继电器中的时间元件启动,当时间延时到整定值时,接点元件返回。

 通电延时时间继电器,通电延时型继电器是什么(零基础掌握选型、接线、应用基础)

4、通电延时型时间继电器的工作原理

继电器一般都有常开和常闭触点,接到要被控制的电路上的。
