关于【冷轧带肋钢筋符号】，建筑图纸钢筋符号，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、天天和钢筋打交道，这些知识你可知道？
- 2、建筑图纸钢筋符号
- 3、建筑图纸的钢筋符号有哪些？
- 4、钢筋的表示符号
1、天天和钢筋打交道，这些知识你可知道？
按钢筋在构件中的作用分类
1.受力钢筋
受力钢筋是指在外荷载作用下，通过计算得出的构件所需配置的钢筋，包括受拉钢筋、受压钢筋、弯起钢筋等。
2.构造钢筋
构造钢筋是指因构件的构造要求和施工安装需要而配置的钢筋，包括架立钢筋、分布钢筋、箍筋、腰筋及拉筋等。
按钢筋的外形分类
1.光圆钢筋

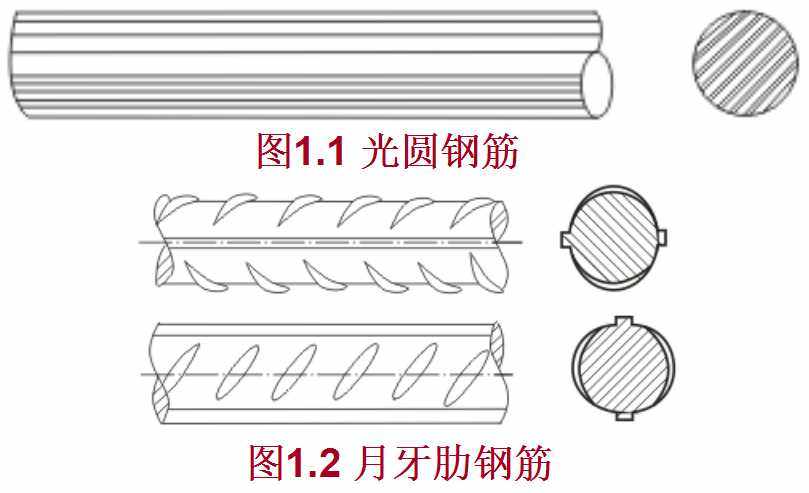

光圆钢筋是指表面光滑而截面为圆形的钢筋，如图1.1所示。
2.带肋钢筋
带肋钢筋是指在钢筋表面轧制有一定纹路的钢筋，它又可分为月牙肋钢筋和等高肋钢筋等。 图1.2所示为月牙肋钢筋。
3.钢丝

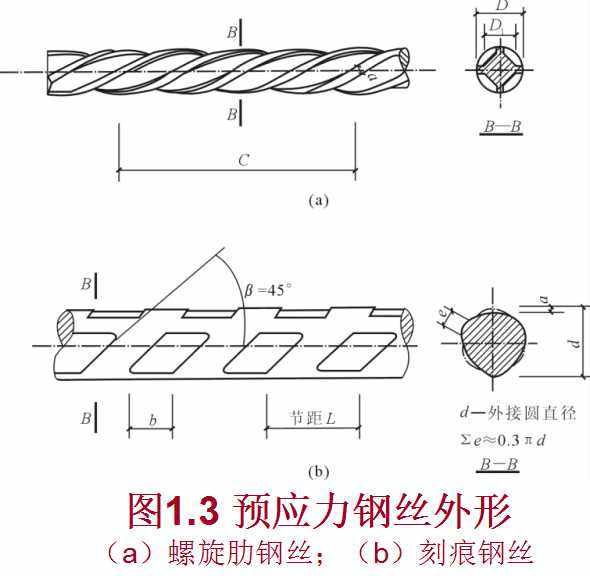

钢丝是指直径在5mm以下的钢筋。图1.3所示为预应力钢丝外形。
4.钢绞线
钢绞线是由多根钢丝绞绕而成的钢丝束。
按钢筋的化学成分分类
1.低碳素钢钢筋
它是工程中常用的钢筋，由碳素钢轧制而成，含碳量小于0.25%。如建筑工程中用的光圆钢筋、螺纹钢筋都是由碳素钢轧制而成。
2.普通低合金钢钢筋
普通低合金钢钢筋是采用低合金钢轧制而成的，也是建筑工程中常用的钢筋。常用的普通低合金钢品种有20锰硅（20MnSi）、45硅2锰（45Si2Mn）、45硅锰钒（45SiMnV）等。
按钢筋的生产工艺分类
1.普通热轧钢筋
普通热轧钢筋是经热轧成型并经自然冷却后得到的，这类钢筋主要用做钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预应力钢筋。
热轧钢筋的出厂产品有圆盘钢筋和直条钢筋之分。圆盘钢筋（又称盘条）以圆盘形式供给，直径通常在12mm以下，每盘即一条。直条钢筋通常直径大于或等于12mm，长度一般在6～12m之间。
2.冷拉钢筋
为了提高钢筋的强度和节约钢材，工地上常按施工规程控制一定的冷拉应力或冷拉率，对热轧钢筋进行冷拉。冷拉钢筋应符合相应的规定，冷拉后不得有裂纹、起皮等现象。
3.冷轧带肋钢筋

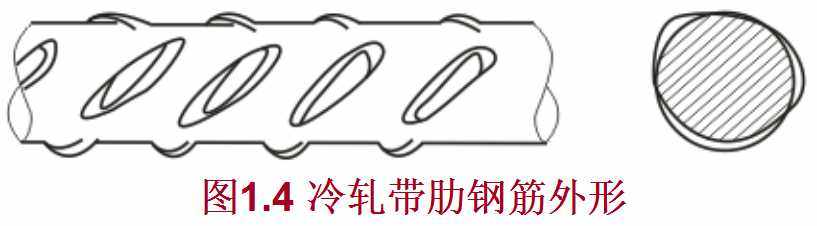

冷轧带肋钢筋是指热轧圆盘条经冷轧减径后在其表面轧成两面或三面有肋的钢筋，其外形如图1.4所示。
国家标准《冷轧带肋钢筋》（GB 13788—2008）规定，冷轧带肋钢筋的牌号由符号CRB（C表示冷轧，R表示带肋，B表示钢筋）和钢筋抗拉强度最小值组成。
冷轧带肋钢筋将逐步取代冷拔低碳钢丝和冷拉钢筋。其中CRB550级钢筋宜做钢筋混凝土构件的受力钢筋、架立钢筋和构造钢筋，其公称直径范围为4～12mm，通常以盘条供货，也可以直条供货。CRB650及以上牌号为预应力混凝土用钢丝，其公称直径为4mm、5mm和6mm，均以盘条供货。
【注】上面是小编给大家整理的知识点，但是下面就是小编给大家带来的福利了，大家在工作和学习中一定会需要规范和图集。小编就来告诉大家怎么样能免费获得。
2、建筑图纸钢筋符号
建筑图纸钢筋符号表示方法如下：φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。扩展资料：钢筋符号，指的是钢筋参数符号等。钢材理论重量计算的计量单位为公斤( kg )。钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏。
每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。钢筋制作对钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。
凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。 （1）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。（2）钢筋调直，可用机械或人工调直。
经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。 （3）钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。（4）钢筋弯钩或弯曲：①钢筋弯钩。
形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值：对转半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
②弯起钢筋。中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。箍筋的末端应作弯钩，弯钩形式应符合设计要求。
箍筋调整，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内包尺寸而定。④钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。a. 直钢筋下料长度=构件长度—保护层厚度+弯钩增加长度b. 弯起钢筋下料长度=直段长度+斜弯长度－弯曲调整值+弯钩增加长度c. 箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度建筑立面图是将建筑的不同侧表面，投影到铅直投影面上而得到的正投影图。建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。
建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。建筑工程施工图简称“施工图”，是表示工程项目总体 布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。
根据建筑型体的复杂程度，建筑立面图的数量也有所不同。一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面，还可以 按轴线编号来命名立面图名称，这对平面形状复杂的建筑尤为适宜。在施工中，建筑立面图主要是作建筑外部装修的依据。
3、建筑图纸的钢筋符号有哪些？
φk：刻痕钢丝；φb：冷拔低碳钢丝；φc：碳素钢丝；φR：冷轧带肋钢筋；φl：冷拉钢筋（一级）；Φl：冷拉钢筋（二级）；φs：钢铰线；φJ：钢铰线（旧规范）。一级钢筋（HPB235/HPB300两种）普通是光面钢筋；二级钢筋（HRB335）是螺纹钢筋；三级钢筋（HRB400）也是螺纹钢筋；四级钢筋（HRB500）有月牙肋和螺纹等。
建筑立面图是将建筑的不同侧表面，投影到铅直 投影面上而得到的正投影图。
建筑剖面图是依据建筑平面图上标明的剖切位置 和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。建筑工程施工图简称“施工图”，是表示工程项目总体 布局，建筑物的外部形状、内部布置、结构 构造、内外装修、材料做法以及设备、施工 等要求的图样。
4、钢筋的表示符号
[1]一级、二级和三级钢筋的符号如下图所示:[2]钢筋:螺纹钢是指用于钢筋混凝土和预应力钢筋混凝土的钢材，其截面为圆形，有时为带圆角的方形。包括圆钢、带肋钢筋和受扭钢筋。
混凝土用钢筋是指用于加固钢筋混凝土的直钢筋或卷钢。
其形状分为光面钢筋和异形钢筋两种。交货状态为直钢筋或盘绕钢筋。【3】光面圆钢其实就是普通低碳钢的小圆钢和圆板。变形钢筋表面为带肋钢筋，通常有两个纵向肋和横向肋，沿长度方向均匀分布。
横肋的形状有螺旋形、人字形和月牙形。用公称直径的毫米数表示。变形钢筋的公称直径相当于等截面圆钢的公称直径。
钢筋公称直径为8-50mm，推荐直径为8、12、16、20、25、32、40mm。钢种:20MnSi、20MnV、25MnSi、BS20MnSi。钢筋在混凝土中主要承受拉应力。
由于有肋，变形钢筋与混凝土的粘结能力很大，能更好地承受外力。钢筋广泛用于各种建筑结构中。特别是大、重、轻的薄壁和高层建筑结构。
本文关键词：建筑图中钢筋符号表示什么意思，建筑图纸钢筋符号大全解释，建筑图纸钢筋符号表示，建筑钢筋图纸符号大全讲解视频，建筑图纸钢筋符号大全图解。这就是关于《冷轧带肋钢筋符号，建筑图纸钢筋符号（天天和钢筋打交道）》的所有内容，希望对您能有所帮助！
