1图纸的幅面和比例

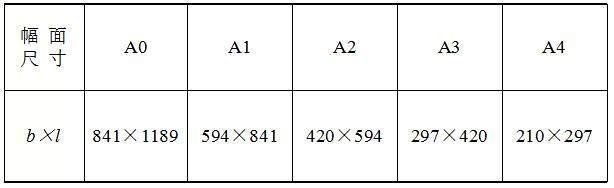

图纸的尺寸
图样的比例
2常用的符号

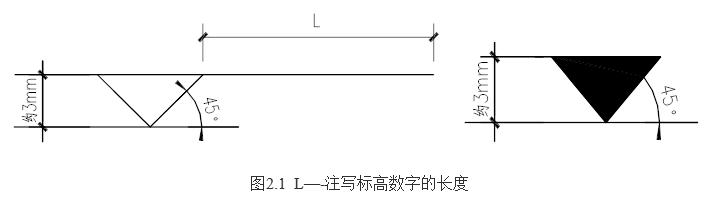

标高：标高是表示建筑物的地面或某一部位的高度。在图纸上标高尺寸的注法都是以m为单位的。一般标注到小数点后三位，在总平面图上只要注写到小数点后两位就可以了。总平面图上的标高用全部涂黑的三角表示。

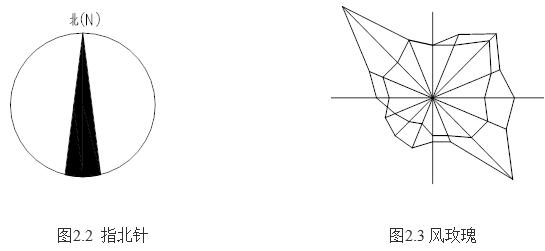

指北针与风玫瑰 :表示该建筑物的朝向。指北针的形式见图2.2。圆的直径为8～20mm。主要的画法是在尖头处要注明“北”字。

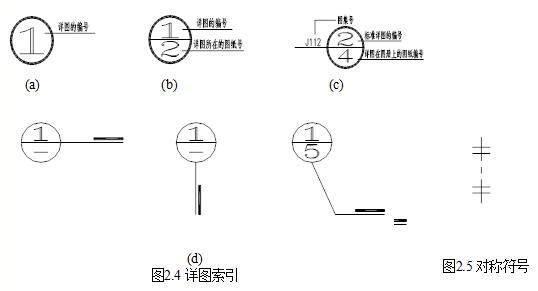

符号
