重要提示

分频电路用来保证高音、中音和低音扬声器正常工作。

扬声器电路设在音箱内，扬声器电路包括扬声器和分频器电路。扬声器电路主要采用二分频电路或三分频电路。

分频电路有两大类：一是电子分频电路，二是功率分频电路。以三分频电路为例，说明这两种分频电路在结构上的不同之处。

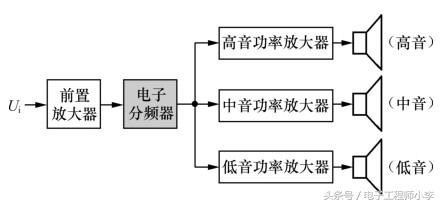

图4-91所示是电子分频电路方框图，从图中可以看出，前置放大器输出的音频信号加到电子分频器中，分出高音、中音和低音3个频段信号，再分别加到各自的功率放大器中放大，然后分别推动高音、中音和低音扬声器。

这种分频电路结构复杂、成本高，用于相当高级的音响系统中。

图4-91 电子分频电路方框图

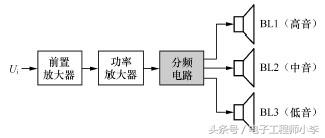

图4-92所示是常见的功率分频电路，它的特点是音频信号先经过前置和功率放大，然后再通过分频电路进行分频，送到各扬声器中，所以只需要一个音频功率放大器，电路简单，成本低。

图4-92 功率分频电路
