无论是从事安装调试,还是维护的工程技术人员,为了能够迅速地解决问题,除了需要

自身的知识和技能之外,还必须具备一些工具、软件以及参考文档。通常必须具备以下

工具。

(1)STEP7软件

由于 SINUMERIK840D/810D/840 D solution line是集成了 SIMATIC S7-300系列的

PLC,但是由于PLC程序的复杂性,一般情况下在系统的人机界面上不能够直接查看或修

改PLC程序,需要查看或修改PLC程序,必须安装STEP7软件。如果数控系统的人机接

口部分MMC103或PCU50/70带有硬盘,那么STEP7软件可以安装在MMC或PCU的硬

盘上,通过运行一个授权的注册文件,可以在HMI操作界面上生成一个STEP7的软键

(SK),通过这个软键可以打开STEP7的运行环境,进行PLC程序的调试和操作。但是必

须注意的是,如果是STEP7V5.3以下版本,安装在PCU上面的软件与安装在PC上面的

软件是不能通用的,必须专用于PCU的版本才可以安装。

(2)PG/PC通信接口卡

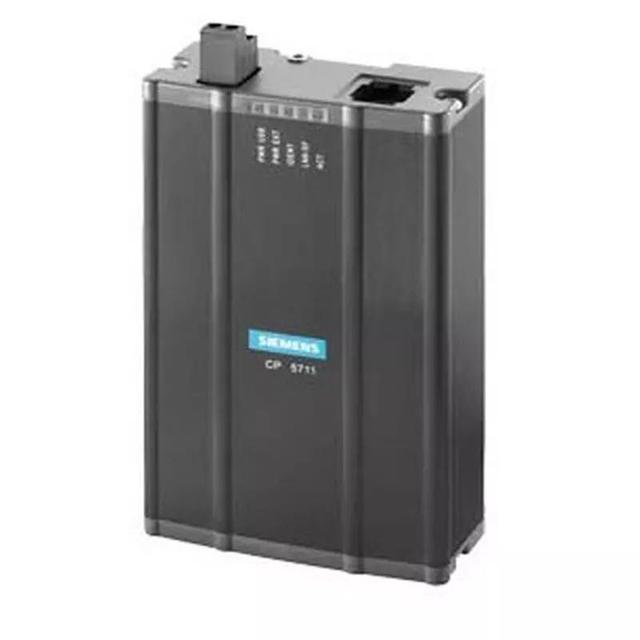

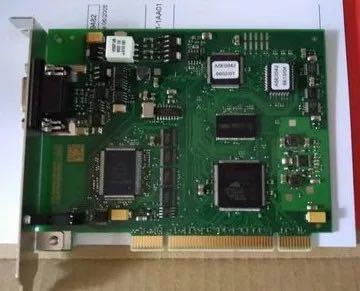

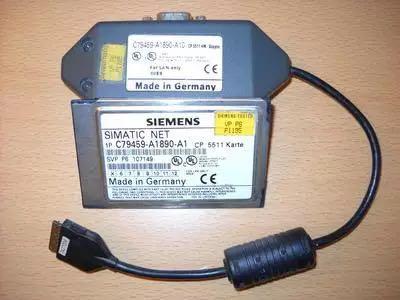

为了能够与PLC建立“在线”连接,外部的PC机除了安装STEP7软件之外,还必须要具有通信接口卡。如果是台式机,具有PCI插槽的,通常采用CP5611通信卡;如果是笔记本电脑,具有 PCMCIA接口的,可以采用CP5512通信卡,以下所示为CP5512以及CP5611的实物图。CP5512可利用适用于 Card bus(32bit)的 PC-Card将数控系统NCU/CCU和笔记本电脑连接到 PROFIBUS以及 SIMATIC S7具有多点能力的MPI接口上。与CP5512一样,CP5611也能将数控系统NCU/CCU和PC连接到速率在12Mbps以下的PROFIBUS以及 SIMATIC S7具有多点能力的MPI接口上。CP5512有一个 PC-Card,而CP5611则有一个PCI卡,可用于带有PCI插槽的PG/PC。当然从经济的角度出发,也可以采用串口PC适配器或USB接口的PC适配器。图1-7所示为PC适配器与数控系统NCU/CCU连接有时候,直接串口适配器或USB口的适配器连接到NCU/CCU上,适配器的电源灯不会亮,通信也无法连接上。此时有两种方法:一是在适配器上外加一个电源,二是如果连接NCU/CCU上接口X122,那么可以在NCU/CCU上的电缆分线器接口X121上外接24VDC电源。这两种方法作用都是一样的。
