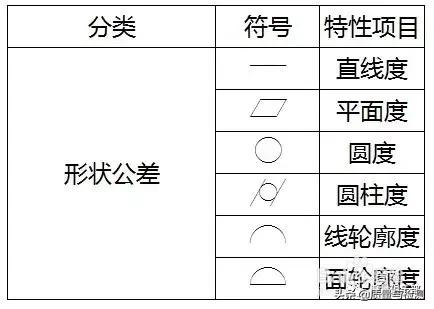

GD&T：Geometry Dimension & Tolerance， 几何尺寸公差。这是读懂工程图纸的基础。主要包含形状公差和位置公差两种，首先介绍的是形状公差。

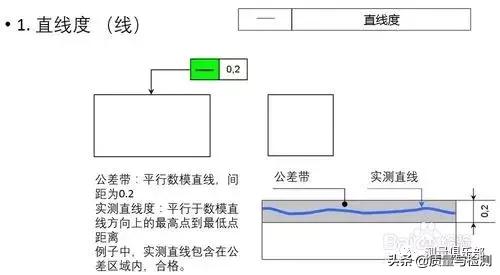

直线度 - 线：看直线是否笔直，多点测量后拟合。

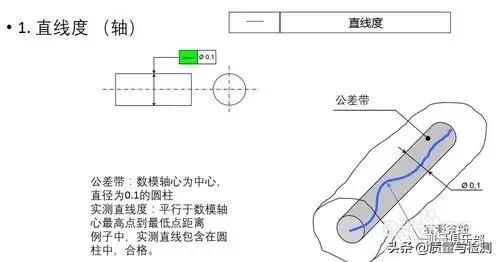

直线度 - 轴：看轴线是否笔直，多点测量外表面获取多个轴心位置，然后进行拟合。

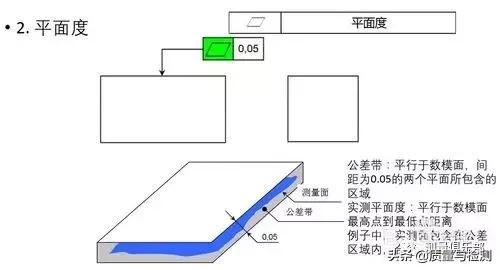

平面度：看平面是否平整，表面多点测量，然后通过拟合获取数值。

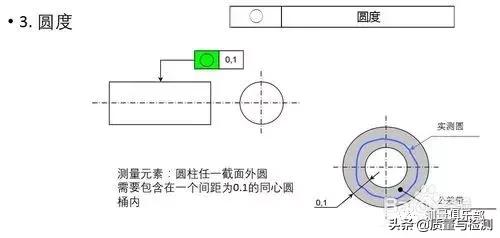

圆度：外圆轮廓度，多点测量获取真实外圆轮廓，然后拟合对比。

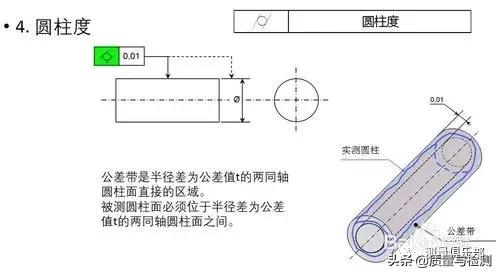

圆柱度：看整个圆柱外表面的的综合圆度，相当于多个圆度组合检测。

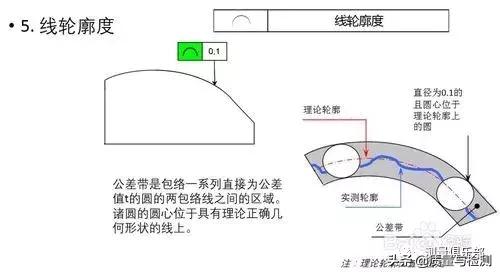

线轮廓度：任意线的轮廓度，如果是直线，那就是直线度。
面轮廓度：任意面的轮廓度，如果是平面，那就是平面度。
注意事项
- 测量结果都需要通过拟合后才能对比。
- 形状度公差都是只有一个正的最大值。
- 测量结果越接近0越好。

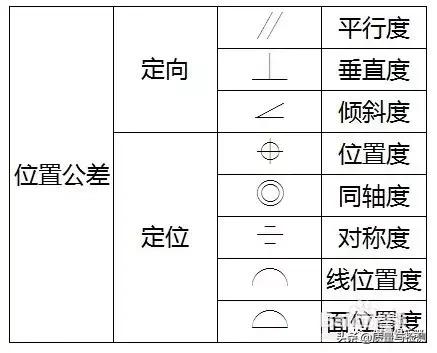

位置公差（定向 定位）。同一个尺寸，位置公差是大于形状公差的。

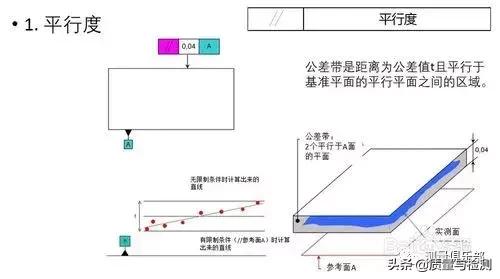

平行度，和平面度一字之差，差别在于平行度是有参照的。同一个平面，平行度结果比平面度数值更大。
垂直度，用于评估测量平面对于参考面的垂直情况。

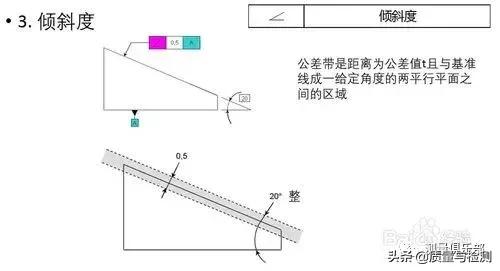

倾斜度。

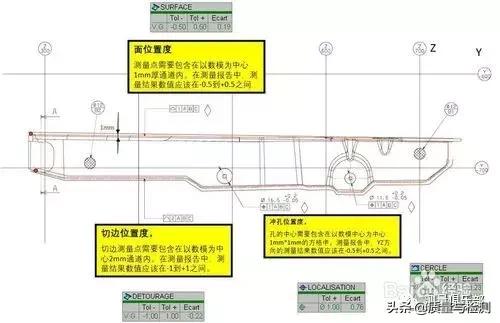

位置度。位置度包括面位置度、切边位置度和孔位置度。位置度也是工业中最常用到的。

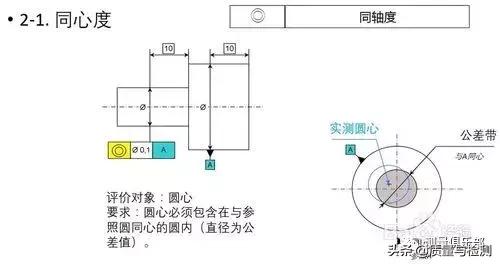

同心度，这和圆度是不一样的。这个评估的是圆心相对于理论圆心的偏差。

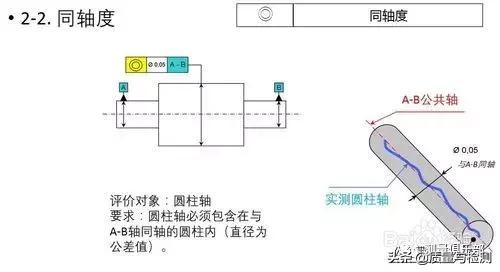

同轴度

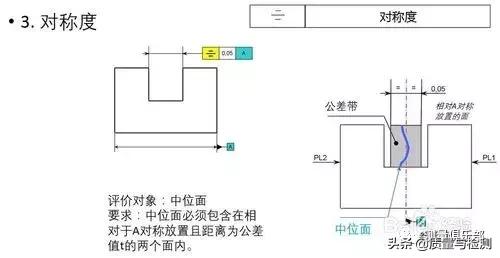

对称度
注意事项
- 和形状公差不一样，位置公差有正负
- 位置公差测量结果越接近理论值，表明位置度越好
