关于【制动电阻的作用是什么】，制动电阻的作用及原理图，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、制动电阻器的作用及常见故障分析
- 2、变频器刹车电阻的作用
- 3、变频器为什么使用制动电阻？在什么情况下使用？
- 4、变频器带制动电阻是做什么用的？
1、制动电阻器的作用及常见故障分析
制动电阻器常见故障分析
通常变频器的内置电容难以存储回馈电能，目前普遍的做法是外接制动电阻，通过外部的能耗制动来消耗这部分电能。
常见的故障有：制动电阻发热、制动电阻瞬间发红、变频器制动电压高时不起作用、变频器频繁报过电压报警故障报文等。
若变频器制动电阻发热异常，则可判断制动单元短路，包括直流母线接地短路，电阻内部短路；应逐一查看制动电阻的引出线，测量制动电阻阻值，与标称值对比，确定故障点。若制动单元开路，则会造成变频器直流电压高故障，在制动时将不起作用。
由于制动电阻器的标称功率一般会比实际消耗的功率小，而且也很难精确算出制动电阻的通电时间，因此实际运行过程中如果通电时间超过预设的通电时间，将导致制动电阻过热而损坏，所以对制动电阻应该加装过热保护，过热保护和使用热继电器，也可以自行设计过热保护电路，需要注意的时制动单元的内部电阻不能与外部的制动电阻同时使用，小容量的变频器（小于7.5kW）一般都有内接制动电阻和制动单元，只要制动单元内部的电阻满足负载要求的制动功率，就不需要外用制动电阻；在明确了制动电阻的工作原理，连接方式，故障的排除可事半功倍。

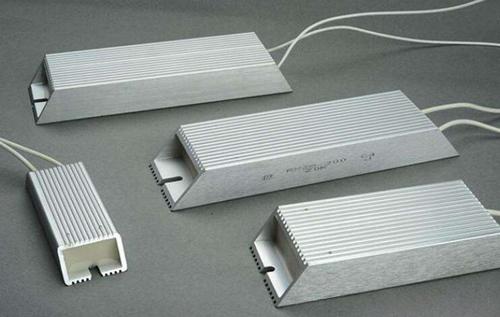

制动电阻器的作用
能保证电源网络的平稳运行，保护变频器不受再生电能的危害。
制动电阻将电机快速制动过程中的再生电能直接转化为热能，这样再生电能就不会反馈到电源电网络中，不会造成电网电压波动，从而起到了保证电源网络的平稳运行的作用。
电机在快速停车过程中，由于惯性作用，会产生大量的再生电能，如果不及时消耗掉这部分再生电能，就会直接作用于变频器的直流电路部分，轻者，变频器会报故障，重者，则会损害变频器；制动电阻的出现，很好的解决了这个问题，保护变频器不受电机再生电能的危害。
2、变频器刹车电阻的作用
变频器刹车电阻，即变频器制动电阻，主要作用如下:
1.用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。
2.制动电阻主要是用来消耗伺服电机制动急停时产生的能量，不然可能会烧坏驱动器。
3.当变频器带动的电机或其他感性负载在停机的时候，通常都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。扩展资料:变频器制动电阻的工作原理:当伺服电机制动的时候，该伺服电机处于发电状态。这意味着能量将会返回到伺服驱动器的直流母线上。因为直流母线包含电容，所以直流母线电压会上升。电压增加的多少取决于开始制动时电机的动能以及直流母线上电容的容量。
如果制动动能大于直流母线上的电容量，同时直流母线上没有其他驱动器容纳该能量，那么驱动器将会通过制动电阻来消耗该能量，或者将其反馈给供电电源。
3、变频器为什么使用制动电阻？在什么情况下使用？
在变频调速系统中，电机的降速和停机是通过逐渐减小频率来实现的，在频率减小的瞬间，电机的同步转速随之下降，而由于机械惯性的原因，电机的转子转速未变。当同步转速小于转子转速时，转子电流的相位几乎改变了180度，电机从电动状态变为发电状态；与此同时，电机轴上的转矩变成了制动转矩，使电机的转速迅速下降，电机处于再生制动状态。
电机再生的电能经续流二极管全波整流后反馈到直流电路。由于直流电路的电能无法通过整流桥回馈到电网，仅靠变频器本身的电容吸收，虽然其他部分能消耗电能，但电容仍有短时间的电荷堆积，形成“泵升电压”，使直流电压升高。过高的直流电压将使各部分器件受到损害。因此在机械惯性比较大的系统中，需要采用制动电阻，如升降机、数控机床、提升机等。扩展资料:使用率制动电阻使用率规定了制动电阻的使用效率，以避免制动电阻过热而损坏，它会影响制动单元的制动效果。
制动电阻的使用率设置越低，电阻的发热程度越小，电阻上消耗的能量越少，制动效果越差。同时，制动单元的容量也没有得到充分利用。理论上讲，制动电阻使用率为100%时，对制动单元容量的利用最充分，制动效果也最明显，然而这需要较大的制动电阻功率的代价，使用者应综合考虑。
在制动电阻阻值和功率都已经确定的前提下，对于减速较慢的大惯性负载，选取较低的电阻使用率会取得较好的效果。对于需要快速停机的负载，宜选取较大制动电阻使用率。非重复制动所谓非重复制动，是指拖动系统在一个相当长的时间内只有一次减速制动过程，因此制动电阻在该段时间内只有一次消耗能量的过程，制动电阻的功率也因此可以进一步减小，减小的幅度决定于制动电阻的耐冲击能力和单次减速制动的动作时间。
重复制动有些机械是需要反复制动的，如起重机械和龙门刨床等，在重复制动且制动时间较短的情况下，制动电阻的选用功率P 选用与制动占空比每次制动时间tb与每两次制动之间的时间间隔tc之比tb/tc有近似线性关系。制动占空比越小，制动电阻功率的降额使用的幅度越大P 选用/P 额越小。
4、变频器带制动电阻是做什么用的？
制动电阻和发电效果是一样的，可防止变频器减速过压，减小减速距离，提高动态性能。制动电阻，是波纹电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。
制动电阻原理:电动机在工作频率下降过程中，将处于再生制动状态，拖动系统的动能要反馈到直流电路中，使直流电压UD不断上升，甚至可能达到危险的地步。因此，必须将再生到直流电路的能量消耗掉，使UD保持在允许范围内。制动电阻就是用来消耗这部分能量的。制动单元+电阻:制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流IB流经制动电阻提供通路。
扩展资料:制动电阻使用率规定了制动电阻的使用效率，以避免制动电阻过热而损坏，它会影响制动单元的制动效果。制动电阻的使用率设置越低，电阻的发热程度越小，电阻上消耗的能量越少，制动效果越差。同时，制动单元的容量也没有得到充分利用。
理论上讲，制动电阻使用率为100%时，对制动单元容量的利用最充分，制动效果也最明显，然而这需要较大的制动电阻功率的代价，使用者应综合考虑。在制动电阻阻值和功率都已经确定的前提下，对于减速较慢的大惯性负载，选取较低的电阻使用率会取得较好的效果。对于需要快速停机的负载，宜选取较大制动电阻使用率。
