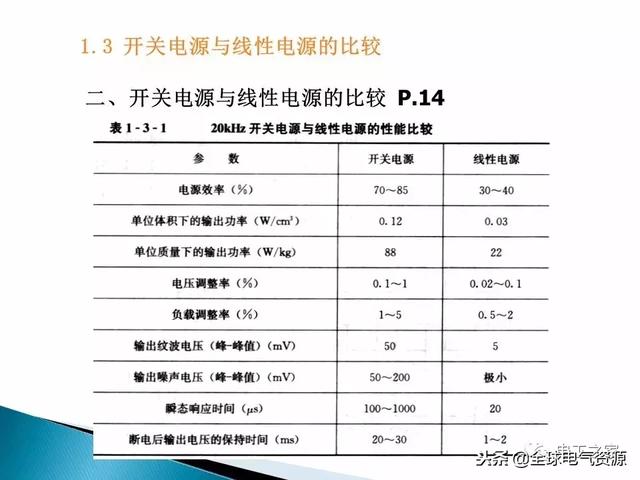

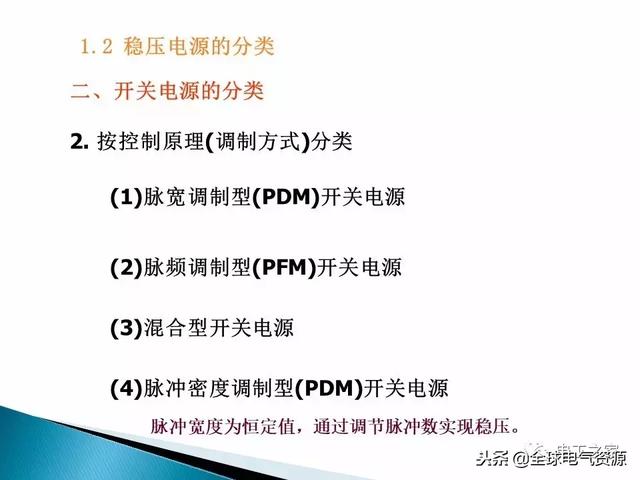

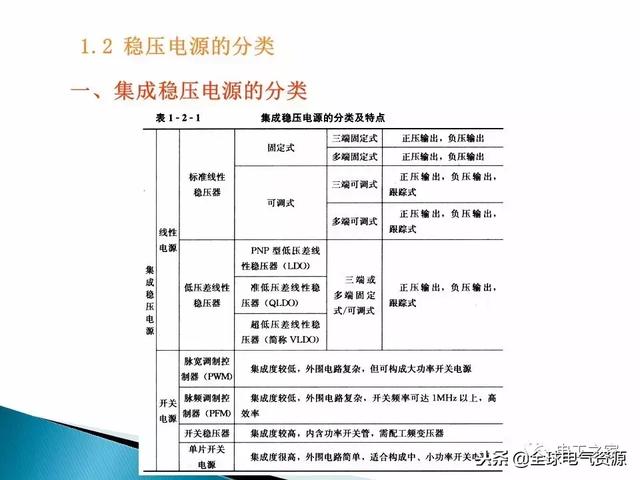

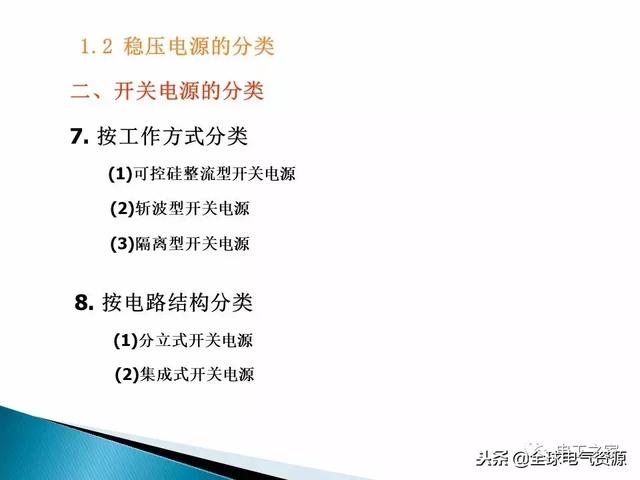

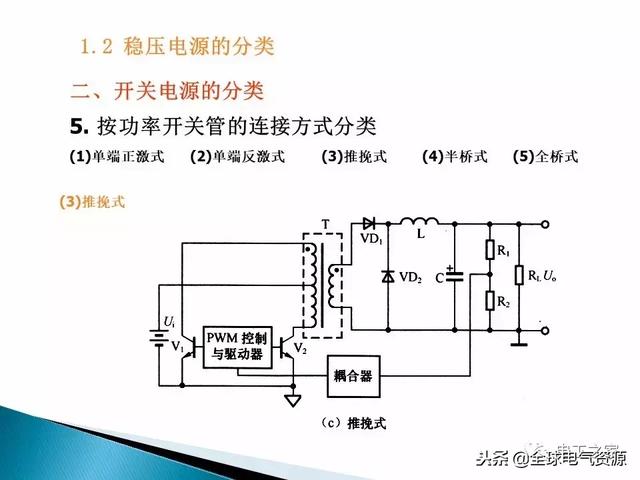

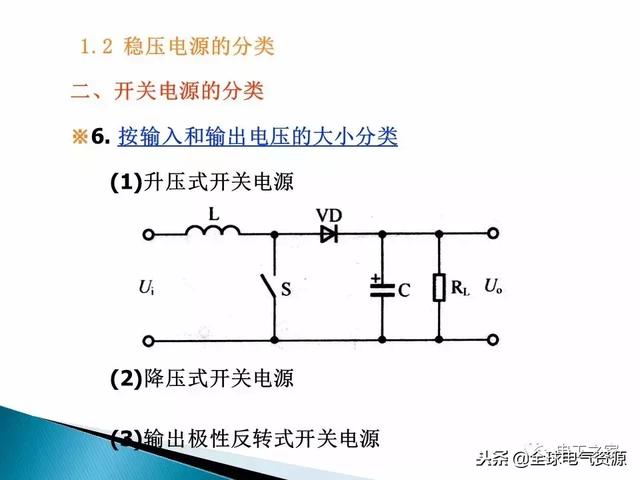

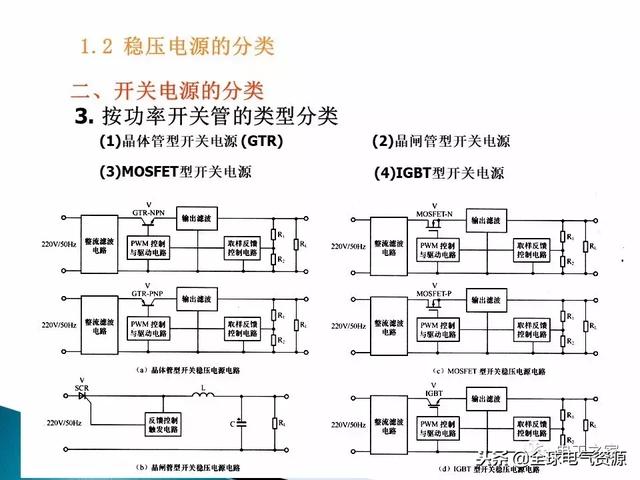

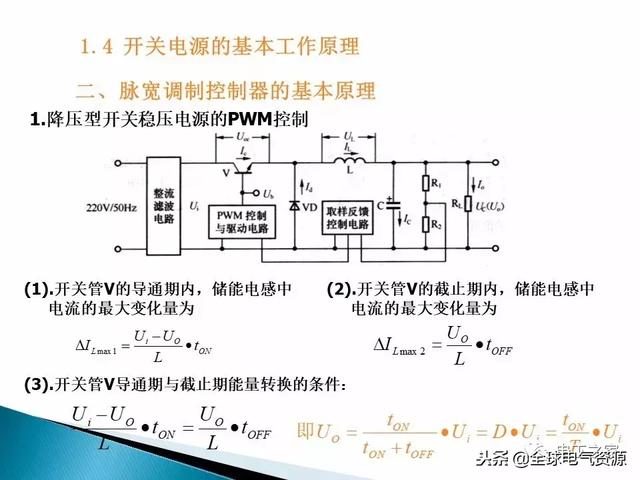

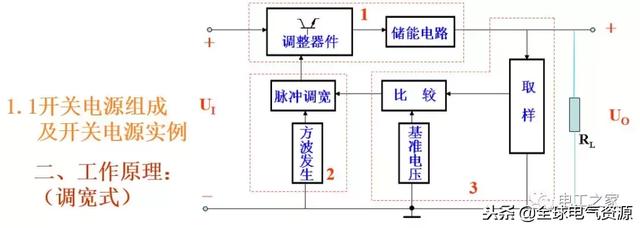

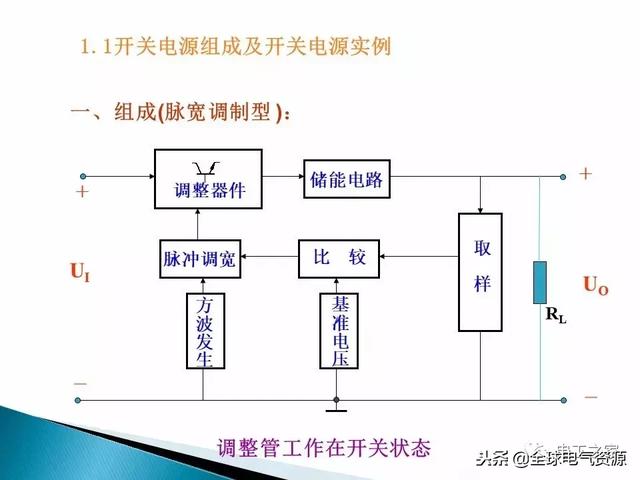

1、输入和输出之间接开关调整管和储能电路。调整管周期性开、关，　

将能量输入储能电路，经均衡滤波后成为电压输出，输出电压的大　

小，取决于调整管开关时间的长短。

2、调整管的开关状态受脉冲电压的控制，脉冲电压则由方波发生电路

产生，并经脉冲调宽电路调制后得到。

3、取样比较电路将一部分输出电压和基准电压进行比较，当输出电压

偏离正常值时，输出误差信号，对开关脉冲宽度进行调制。　

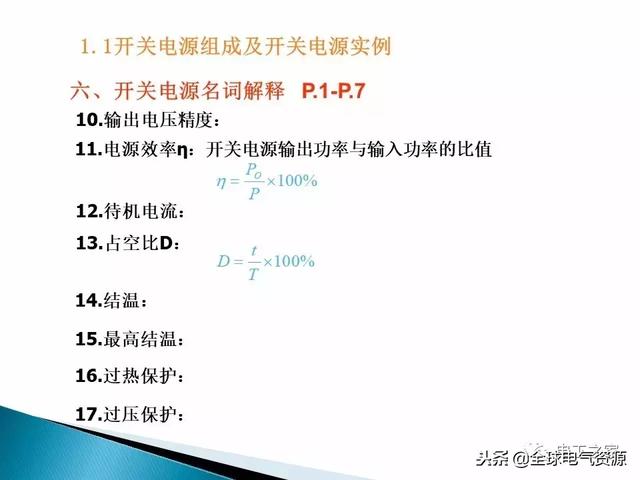

例如：输出电压升高，脉宽变窄（即占空比D减小），调整管开启时间缩短，输入储能电路的能量减小，输出电压降低。反之亦然。

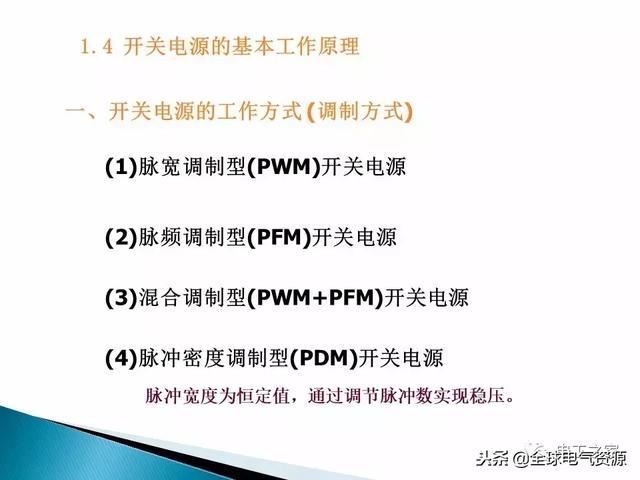

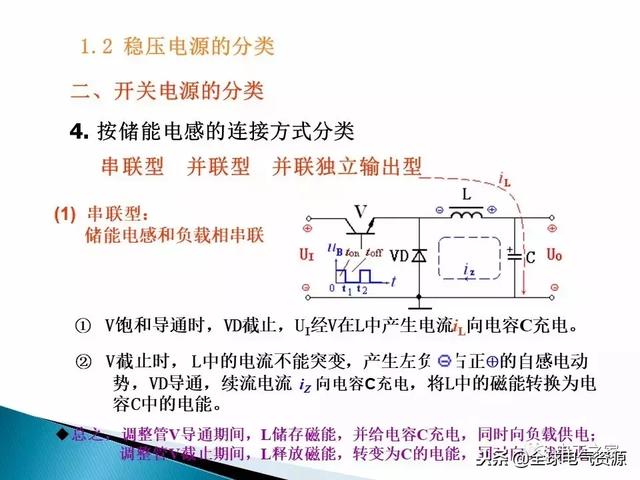

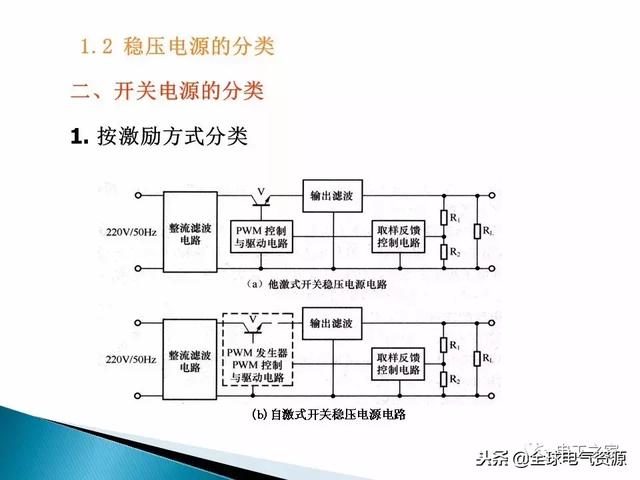

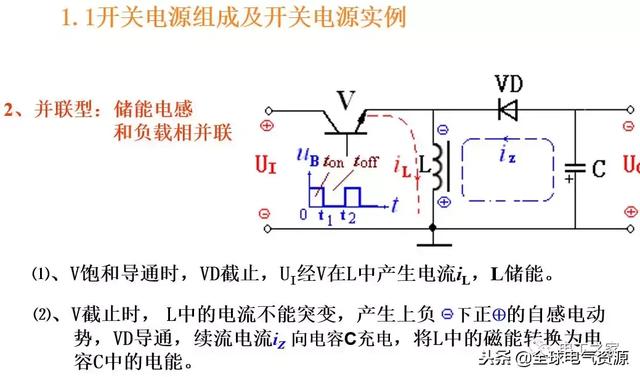

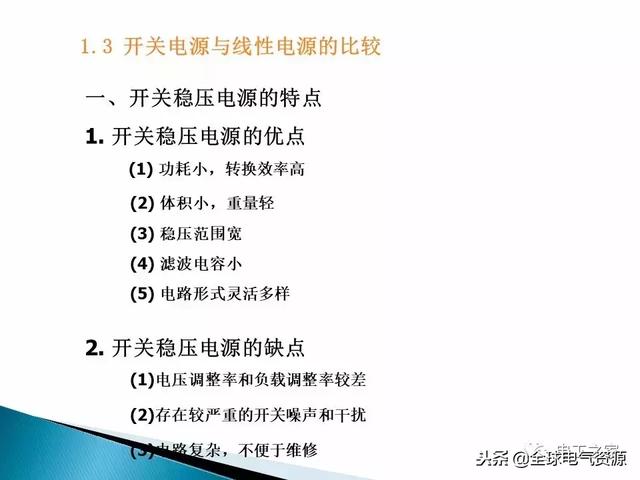

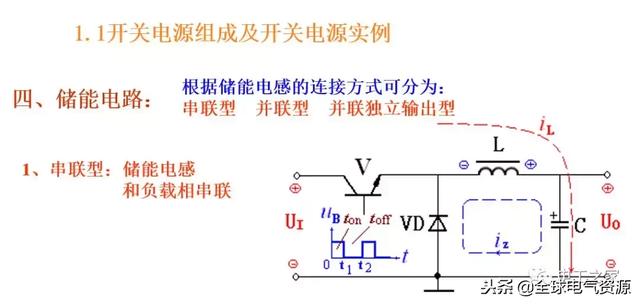

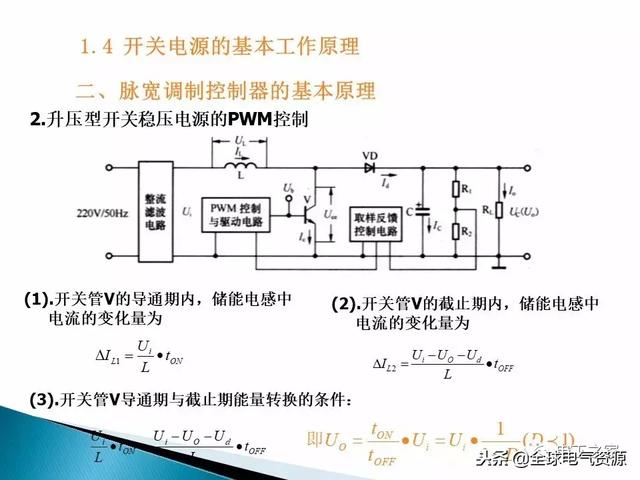

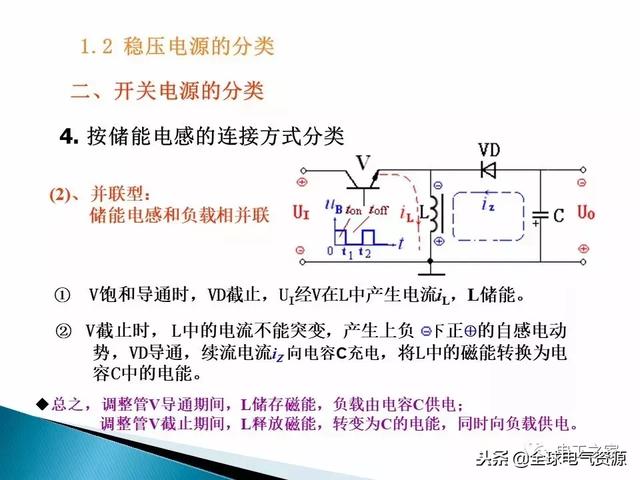

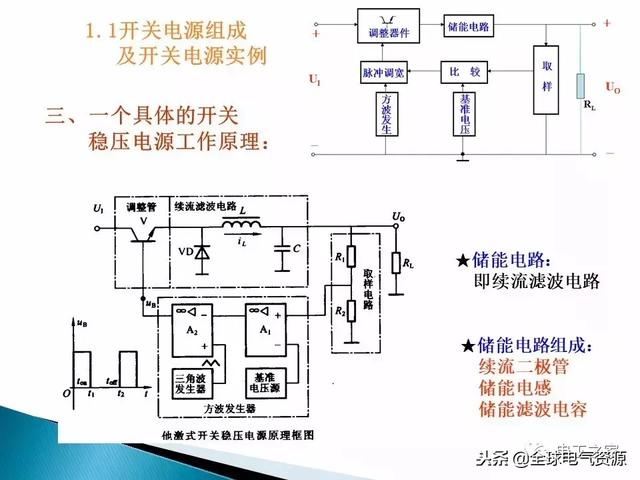

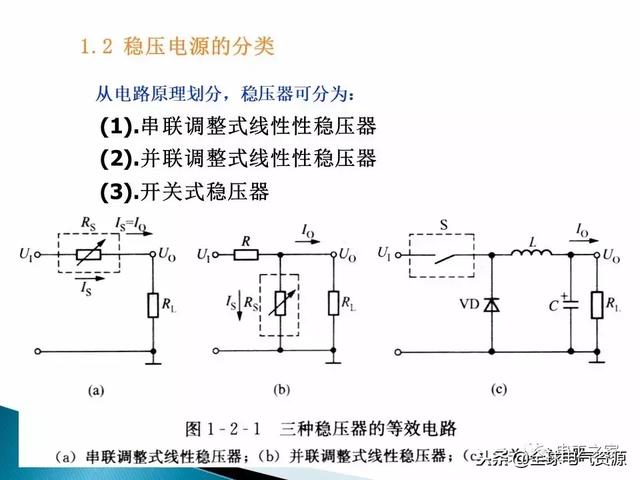

⑴、V饱和导通时，VD截止，UI经V在L中产生电流iL向电容C充电。

◆总之，调整管V导通期间，L储存磁能，并给电容C充电，同时向负载供电；

调整管V截止期间，L释放磁能，转变为C的电能，同时向负载供电。

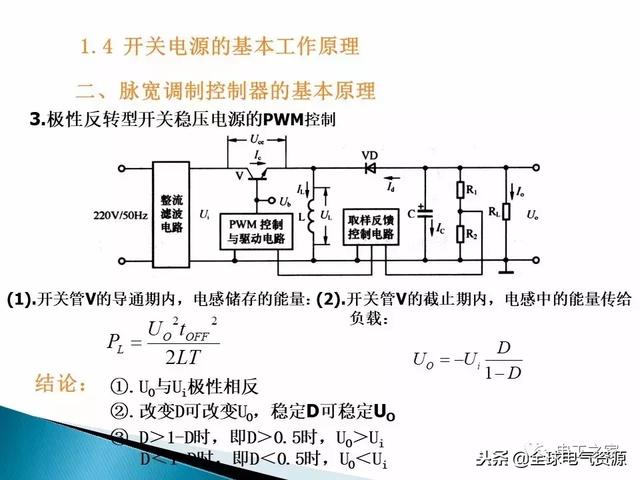

◆总之，调整管V导通期间，L储存磁能，负载由电容C供电；

调整管V截止期间，L释放磁能，转变为C的电能，同时向负载供电。

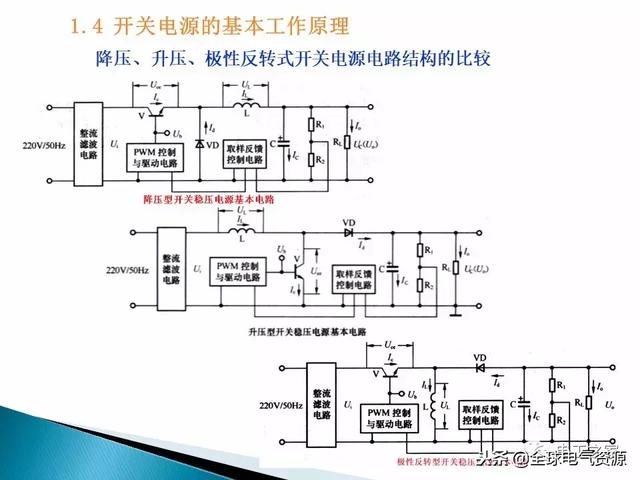

※并联型电路中，调整管承受的反峰电压为2UI ，为串联型的两倍。

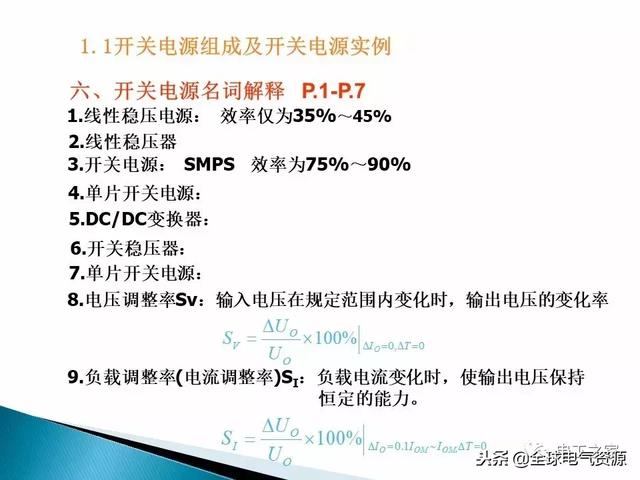

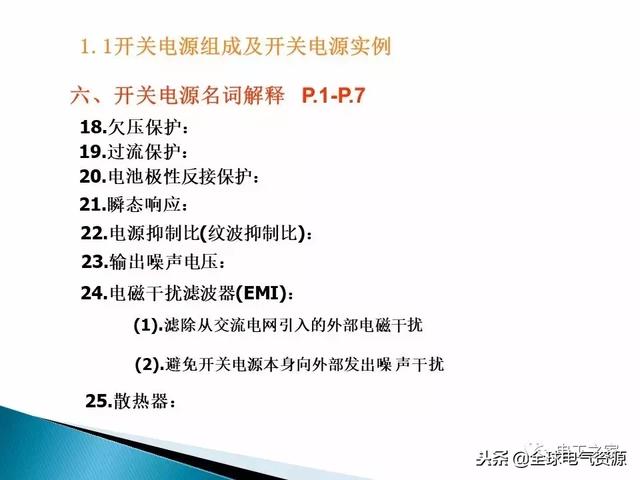

1.1开关电源组成及开关电源实例

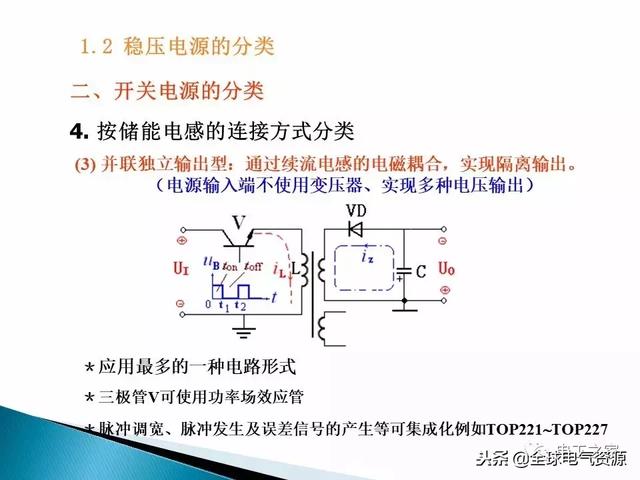

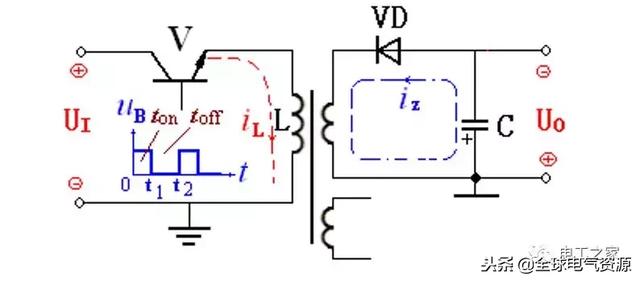

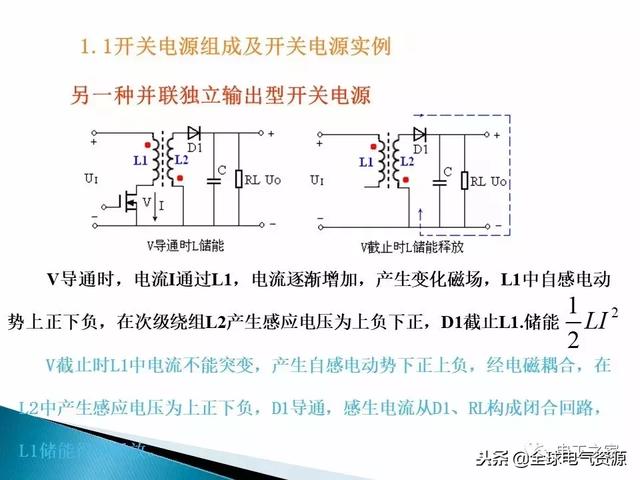

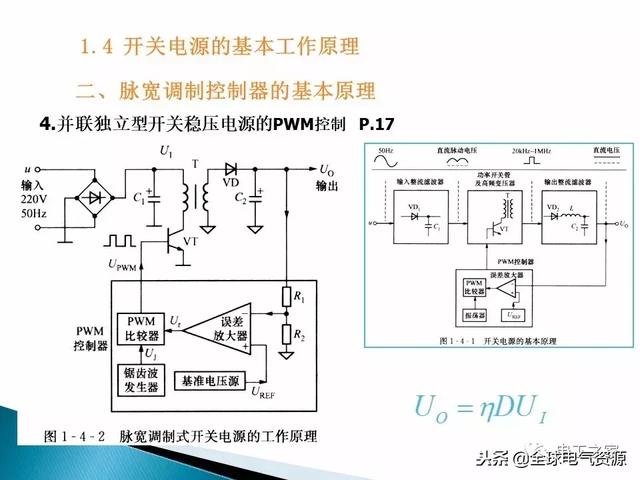

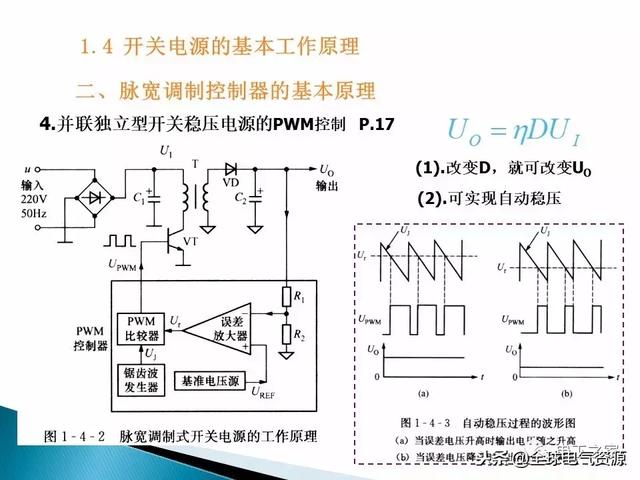

3、并联独立输出型：通过续流电感的电磁耦合，实现隔离输出。

（电源输入端不使用变压器、实现多种电压输出）

＊应用最多的一种电路形式

＊三极管V可使用功率场效应管

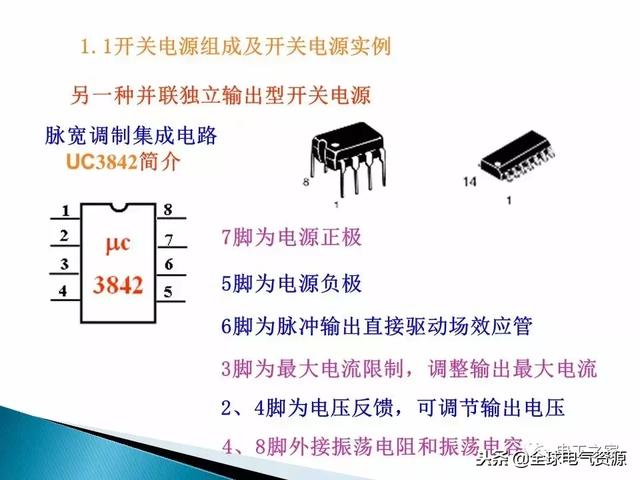

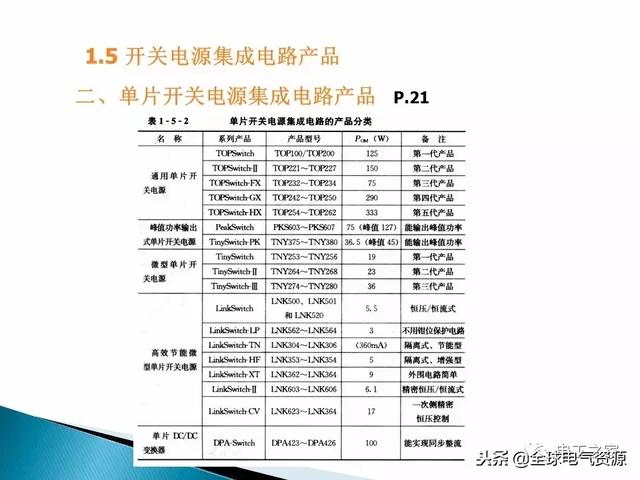

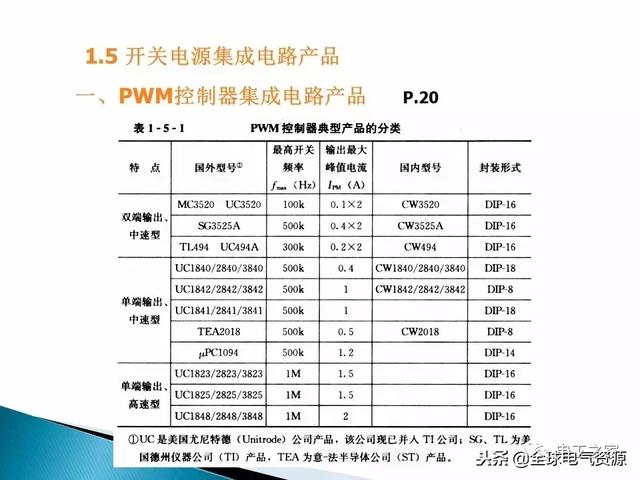

＊脉冲调宽、脉冲发生及误差信号的产生等可集成化例如TOP221~TOP227

五、三端单片开关集成稳压器及其应用

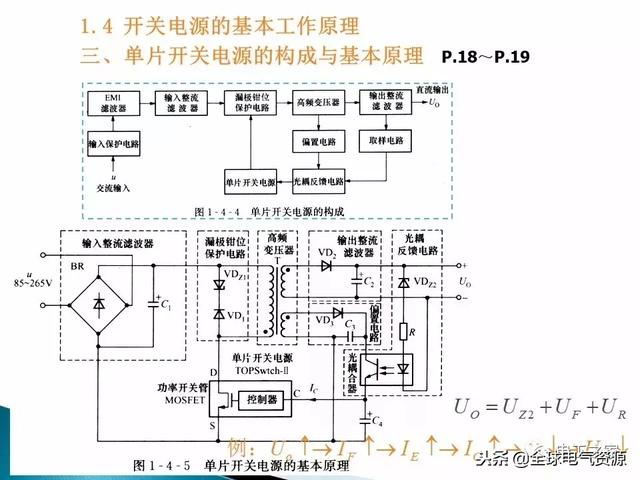

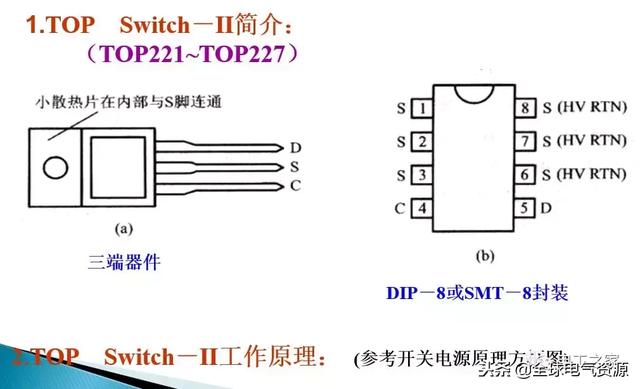

3. TOPSwitch的应用电路：

并联独立输出型

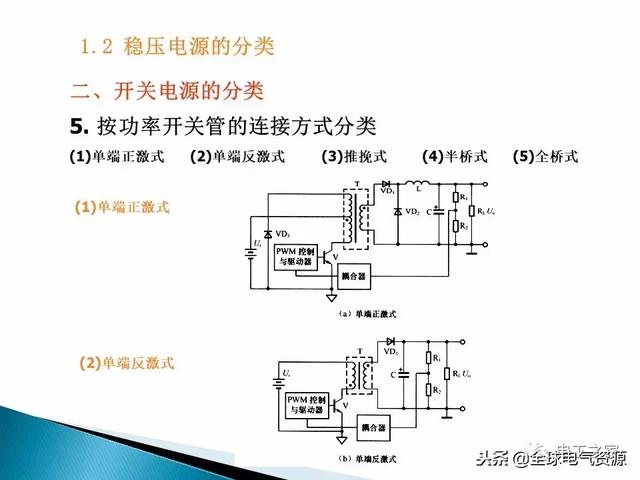

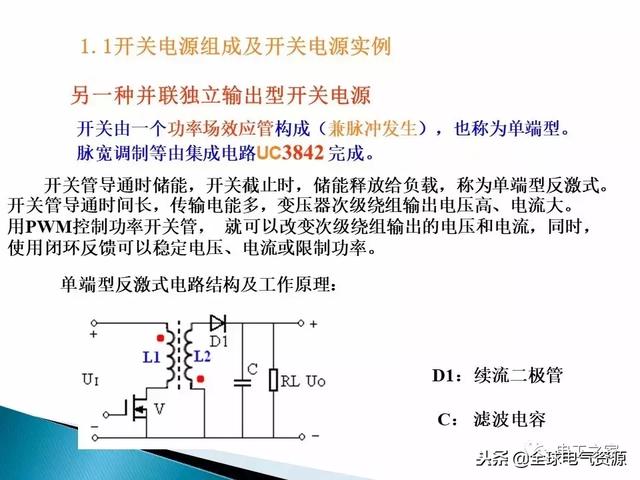

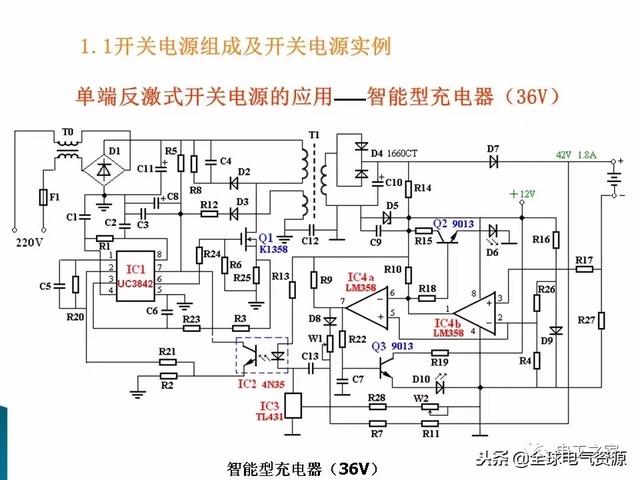

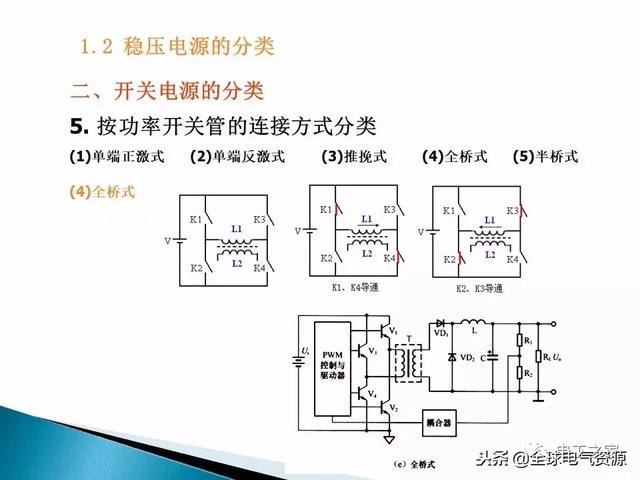

1、单端型反激式开关电源：开关管导通时储能，开关管截止时，储能释放给负载。

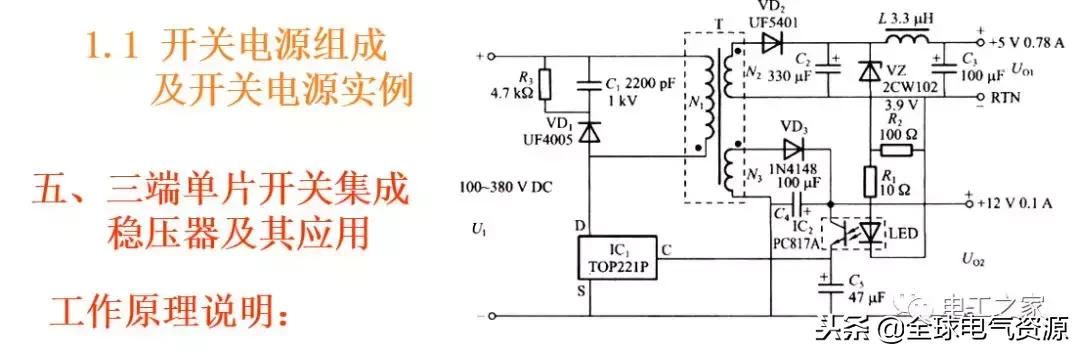

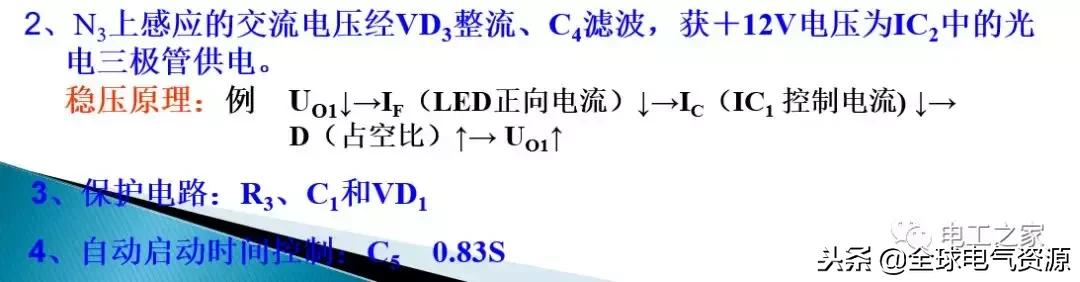

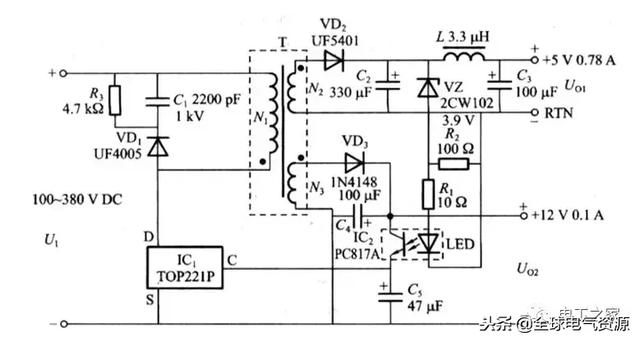

开关管和脉宽调制采用三端单片集成稳压器TOP221P， 当221P内开关功率管导通时，N1上产生上正下负电压，N1储存能量。开关功率管截止时，N1上产生上负下正电压，N2产生上正下负电压，VD2导通，经C2、L、C3滤波后提供＋5V 输出电压。 UO1≈UZ＋UF（LED正向压降）
