目前的蓝牙耳机市场，由于主要还是搭配手机使用，因此众多手机品牌均推出了自家的产品，基于双端优化，以提供更优的使用体验。诺基亚推出了一款手机、耳机二合一的功能机产品，除了支持手机基础功能之外，还创新的内置了蓝牙耳机，使手机充当了“充电盒”的作用。
NOKIA 5710 XpressAudio手机延续了XpressMusic之名，以及其所代表的音乐基因。搭载的双外放扬声器，拥有9级大音量，满足了聚会享受音乐的需求；同时内置的蓝牙耳机，搭载高品质声音单元，搭配专业音效调校，提供私人音乐美妙时刻。耳机还支持ENC环境降噪，提供清晰的语音通话效果。
手机的基础功能方面，采用了2.4英寸屏幕，支持4G全网通 双卡双待，支持支付宝支付码便捷支付。预装喜马拉雅和咪咕音乐，拥有海量云端音频资源，同时支持本地音乐播放，配备有专属音乐操控键。下面就让我们来详细看看这款产品的外观设计和内部结构配置信息吧~

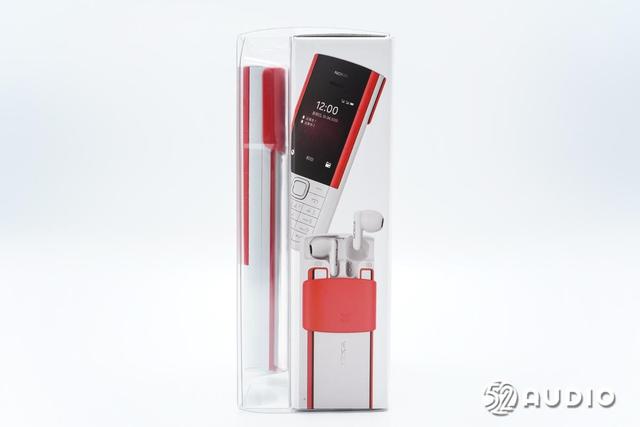

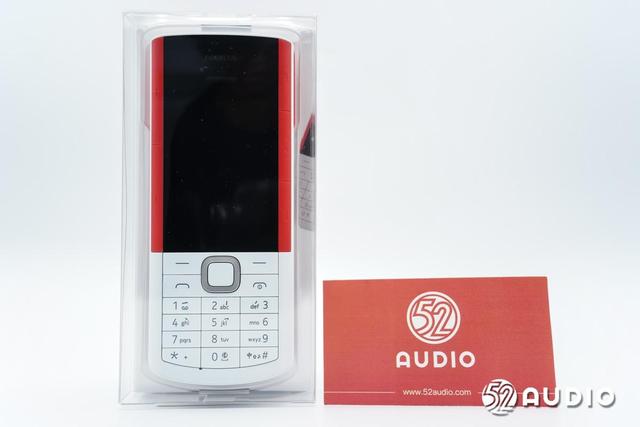

一、Nokia 5710XpressAudio手机开箱Nokia 5710 XpressAudio包装盒采用了透明盒盖，可以直观看到内部产品，此款为白色配色。

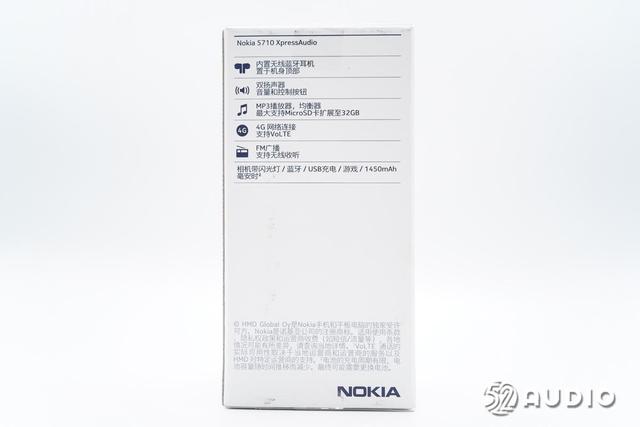

包装盒背面介绍了产品的功能特点，包括：内置无线蓝牙耳机、双扬声器、MP3播放器 均衡器、4G网络连接、FM广播，以及相机带闪光灯、蓝牙，USB充电、1450mAh电池容量等。
侧边展示有耳机的内置耳机。

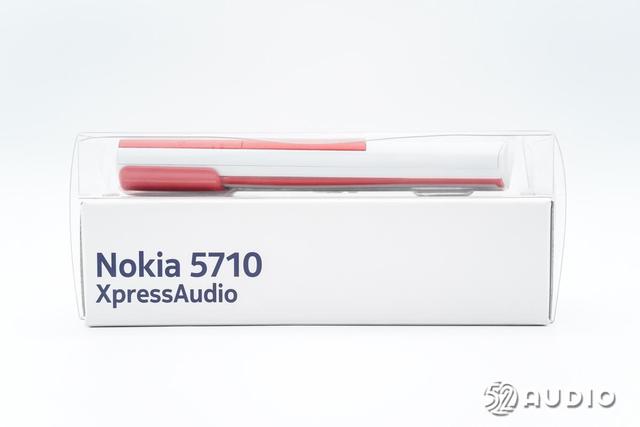

另外一侧设计有产品名称“Nokia 5710 XpressAudio”。

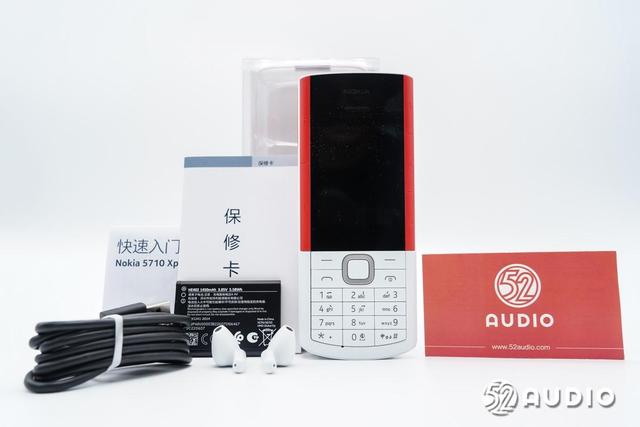

包装盒内物品有手机、耳机、充电线、电池、保修卡和产品说明书。

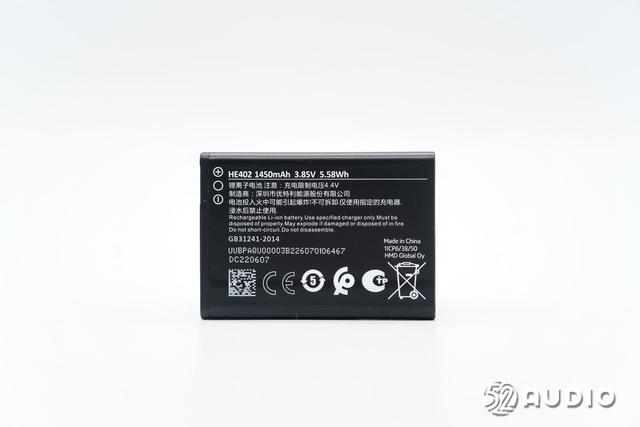

手机采用可更换电池设计，随机附赠的锂离子电池型号：HE402，电压：3.85V，容量：1450mAh/5.58Wh，来自深圳市优特利能源股份有限公司。

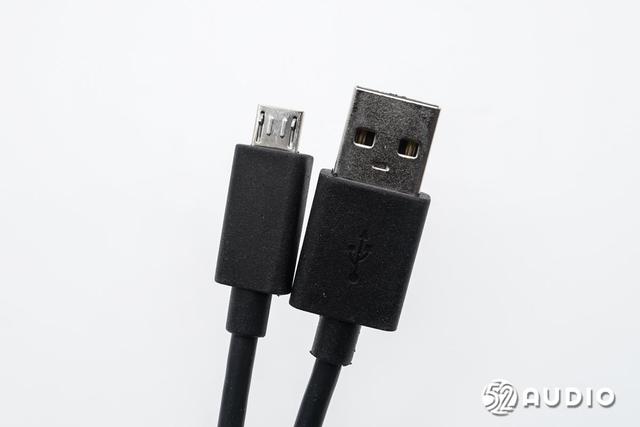

充电线采用了USB-A to Micro USB插头。

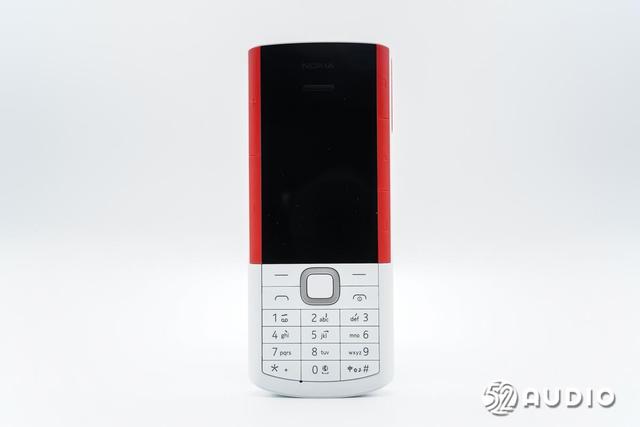

Nokia 5710 XpressAudio手机正面外观一览，延续了诺基亚5300音乐手机的经典红白相间配色，T9键盘，屏幕两侧红色区域设置有音乐专属按键。

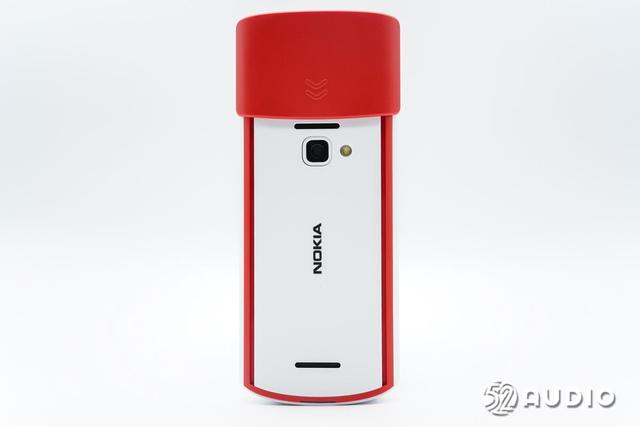

机身背部外观一览，上方设置滑盖，内部隐藏蓝牙耳机。背板上还设置有双麦克风开孔、摄像头、闪光灯和“NOKIA”品牌LOGO。

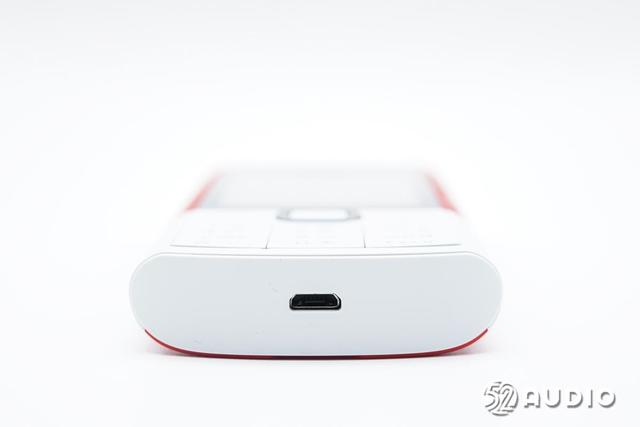

手机底部设计用于为手机充电Micro USB接口。

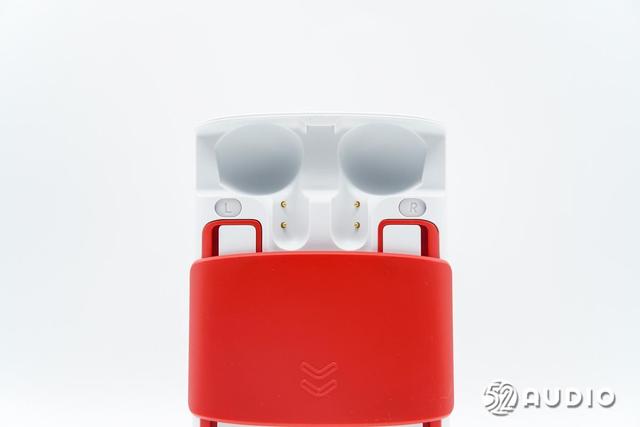

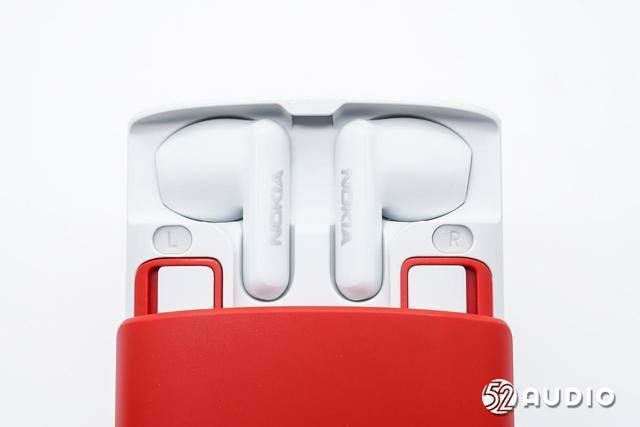

滑开滑盖，内部结构一览，耳机吸附在座舱内，座舱上设计有L/R左右标识，便于快速区分。
取出耳机，座舱结构一览，为耳机充电的金属顶针位于耳机柄座舱上。

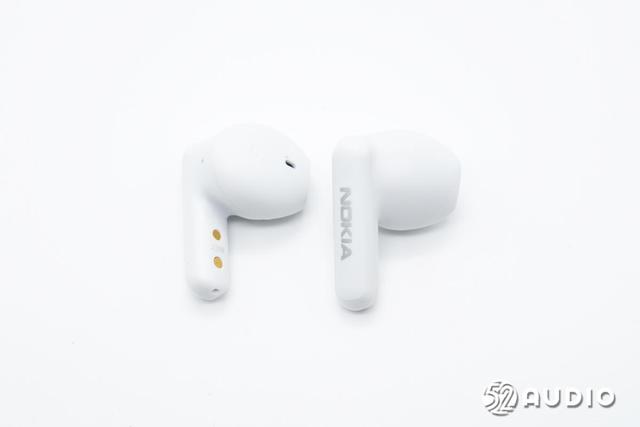

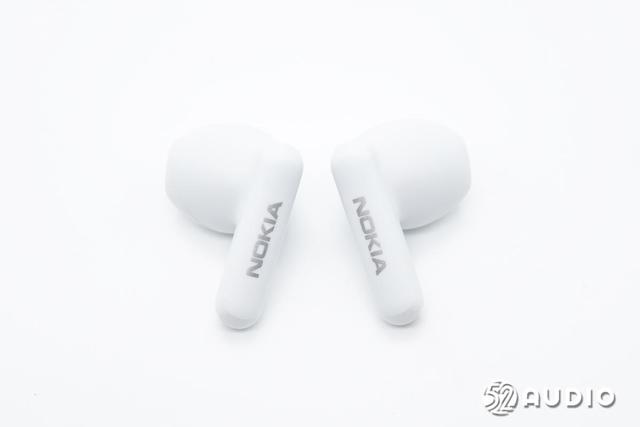

内置蓝牙耳机采用了柄状的半入耳式设计，简洁的白色配色，机身曲线圆润流畅。
耳机外侧外观一览，耳机柄上设计有银色的品牌LOGO，上半部分是触控区域，支持便捷的触摸操作。

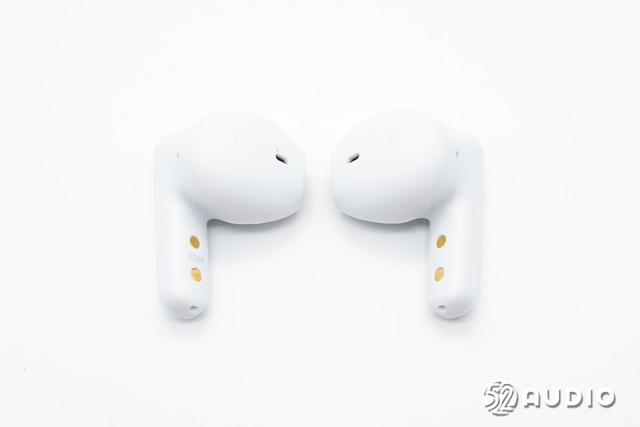

耳机内侧外观一览，入耳曲线与耳道轮廓舒适贴合，佩戴稳固不易滑落。

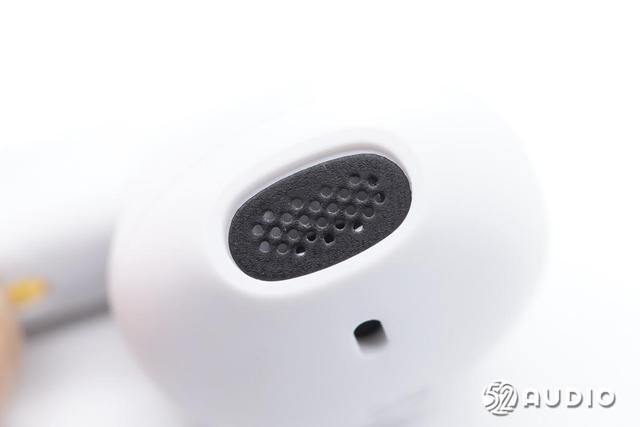

耳机出音嘴特写，金属盖板防护。

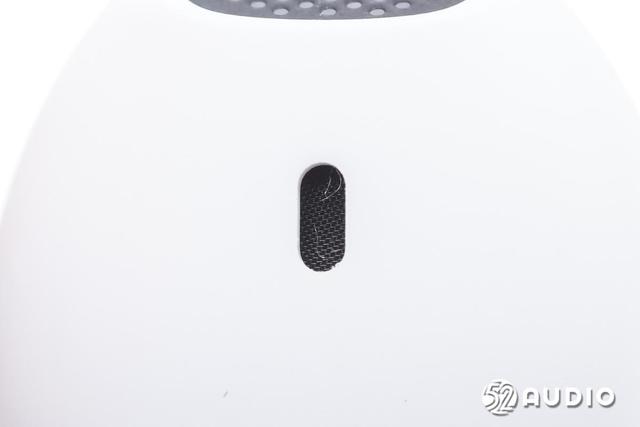

耳机调音孔特写，保障腔体内部空气流通，提升声学性能。

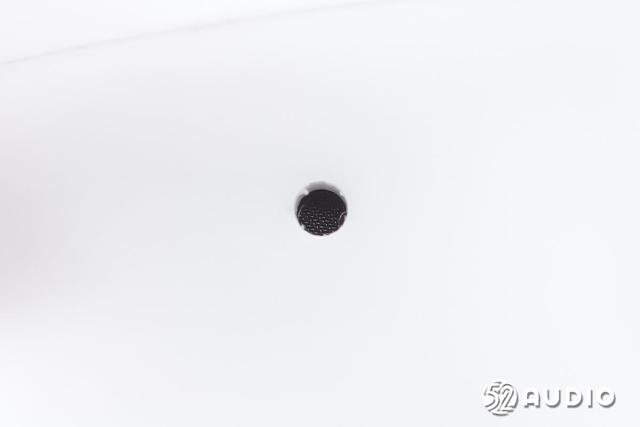

耳机顶部泄压孔特写，内部防尘网防护。
耳机柄内侧为耳机充电的金属触点。
耳机柄底部通话麦克风拾音孔特写。

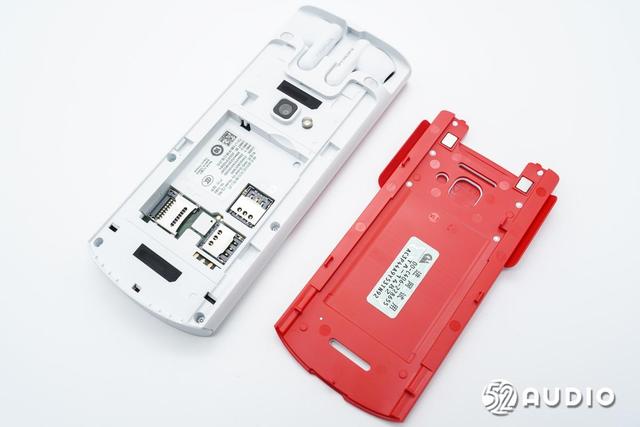

滑动取掉背部盖板，盖板内侧结构一览。

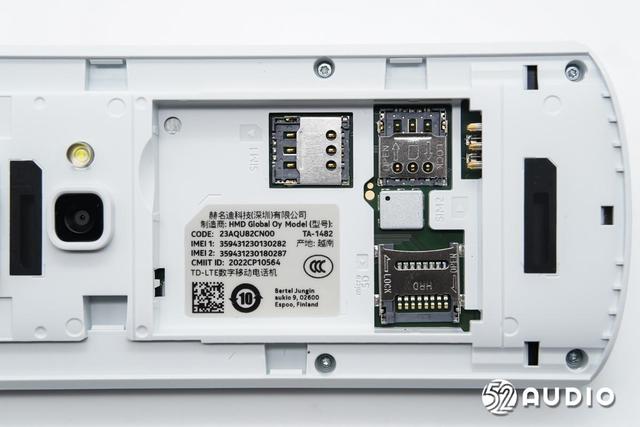

电池座舱结构一览，设置有双SIM卡座和TIF卡座。

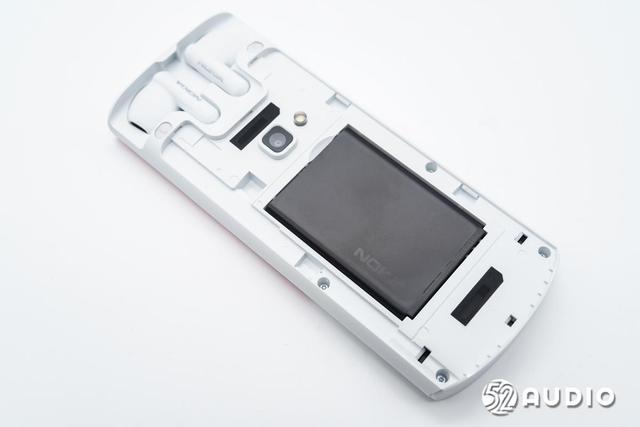

为手机装上电池。

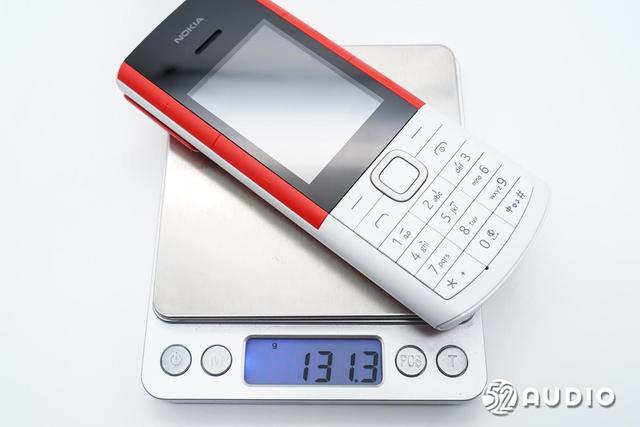

诺基亚Nokia 5710 XpressAudio手机整机重量约为131g。

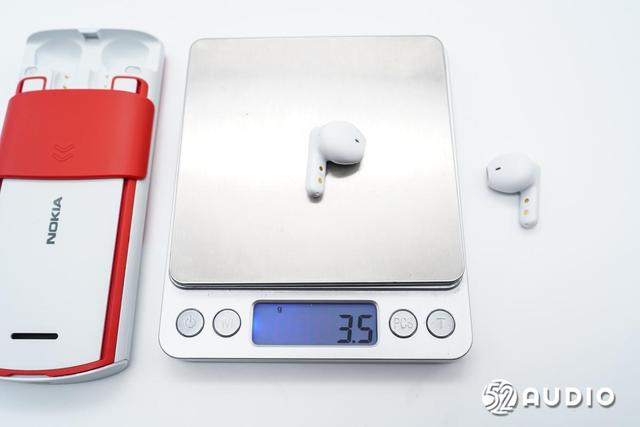

单只耳机重量约为3.5g，极致轻盈，提供舒适佩戴体验。

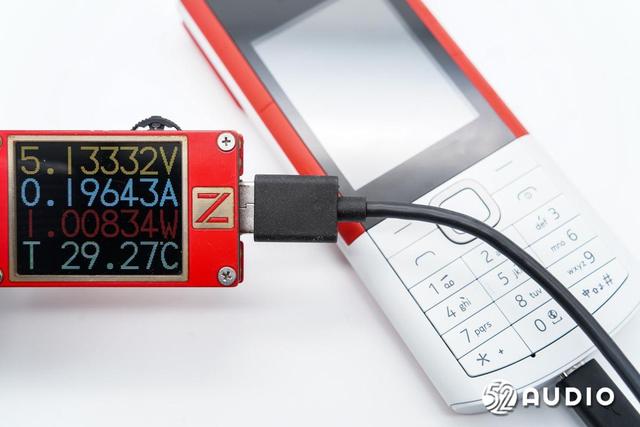

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对诺基亚Nokia 5710 XpressAudio手机进行充电测试，输入功率约为1.00W。
二、Nokia 5710XpressAudio手机拆解通过开箱我们了解了诺基亚Nokia 5710 XpressAudio手机的详细外观设计，下面进入拆机部分，看看内部结构配置信息~
耳机拆解先来拆解耳机部分，沿耳机头合模线取掉前腔盖板。

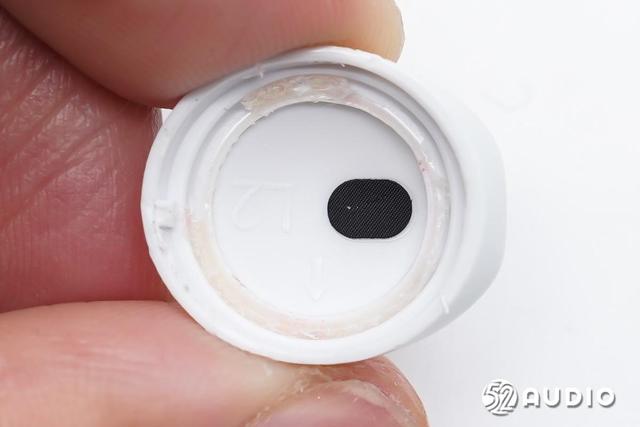

前腔内部结构一览，调音孔通过细密防尘网防护。

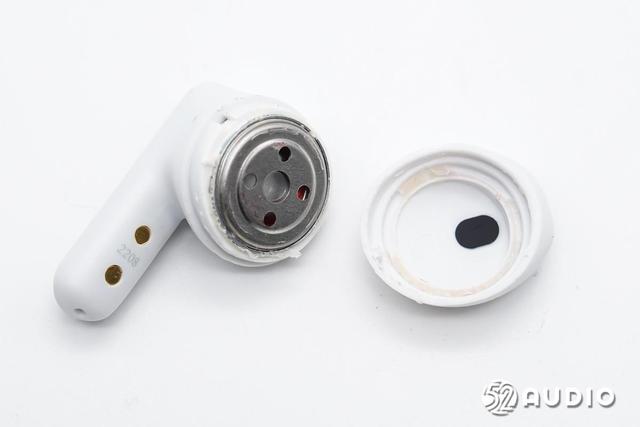

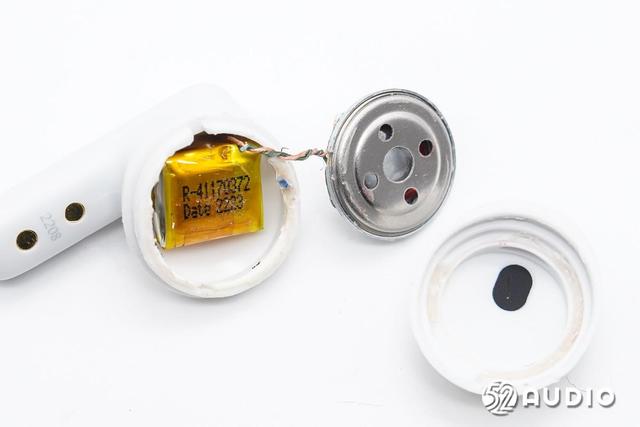

取出扬声器后腔内部结构一览，设有软包电池单元。
耳机扬声器采用了动圈单元，正面振膜通过金属盖板防护。

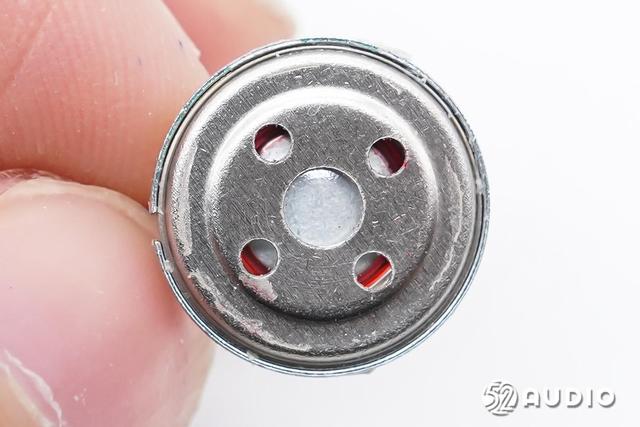

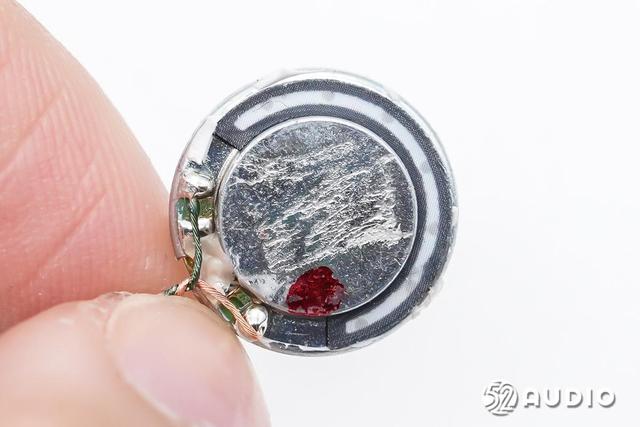

动圈单元背面特写，边缘设置调音孔，通过防尘网防护。

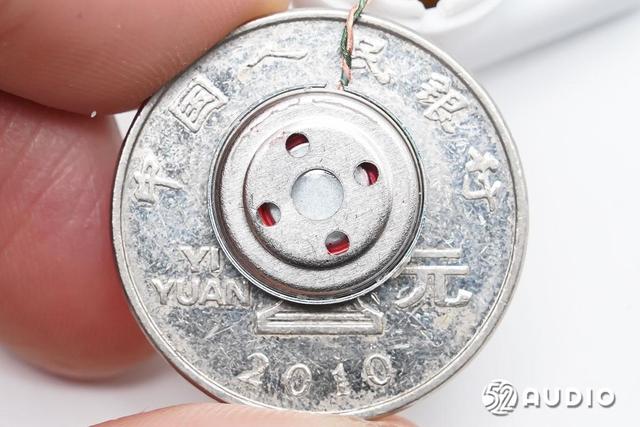

动圈单元与一元硬币大小对比。

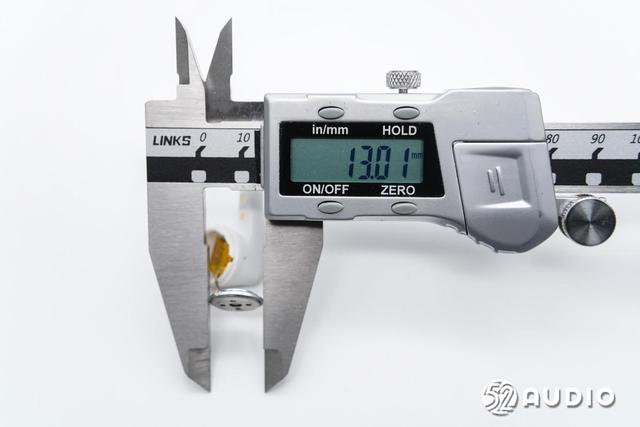

经我爱音频网实测，动圈单元尺寸约为13mm。

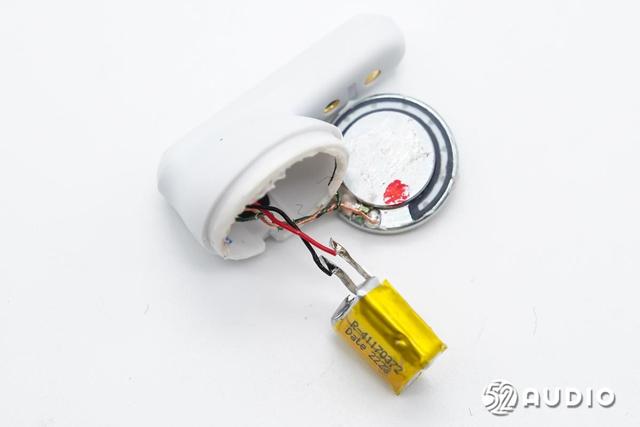

取出电池，扬声器和电池导线分别连接到后腔内部主板。

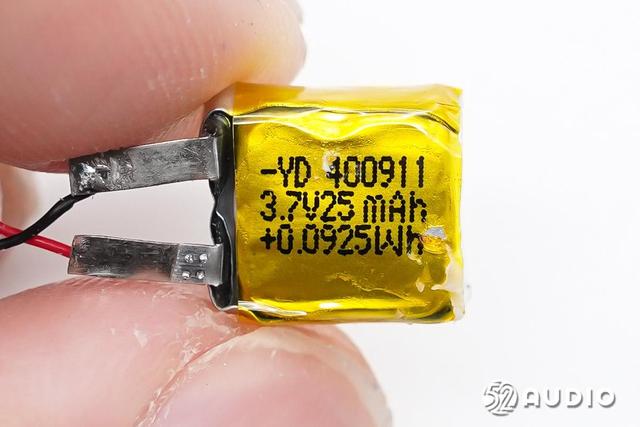

耳机内置锂电池型号：YD 400911，电压：3.7V，容量：25mAh，来自YD亿等新能源。

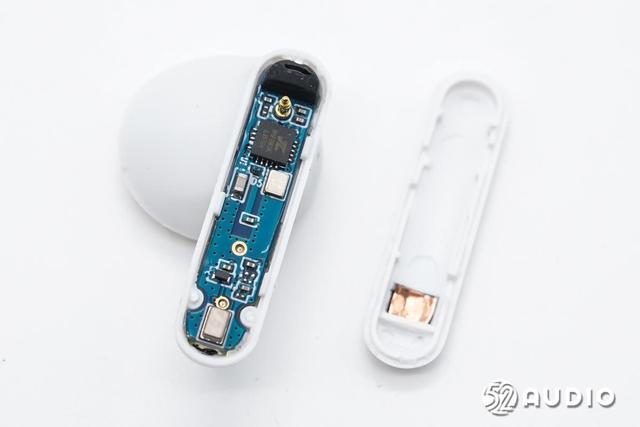

撬开耳机背部盖板，腔体内部结构一览。

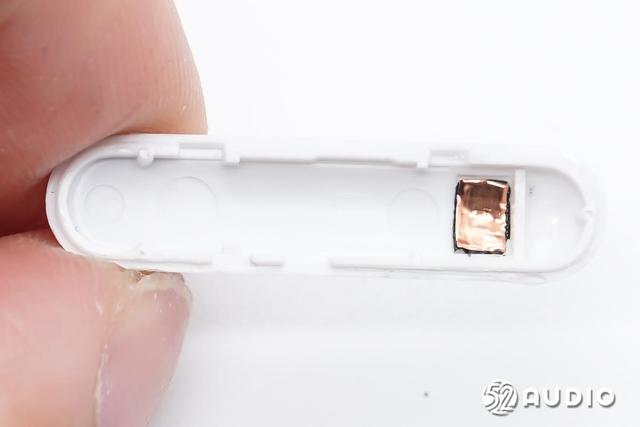

盖板内侧设置有触摸检测贴片，用于采集触摸数据。

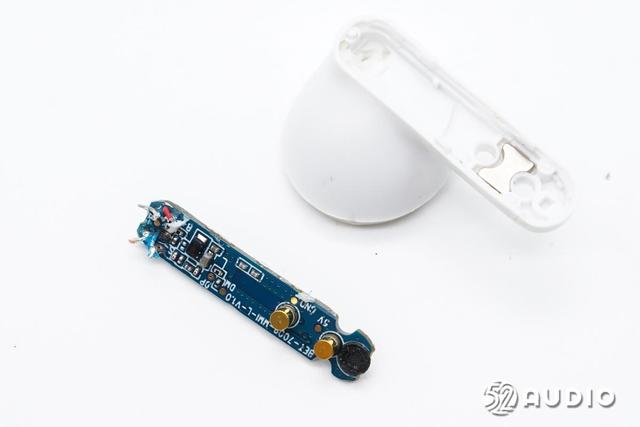

断开扬声器和电池导线，取出主板。

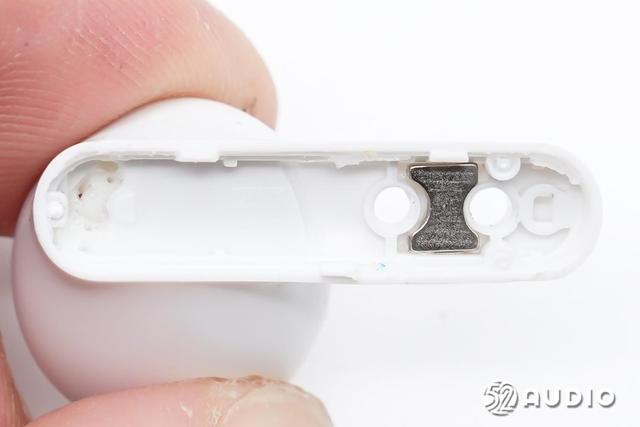

腔体底部设置有磁铁用于与手机上的座舱吸附固定。

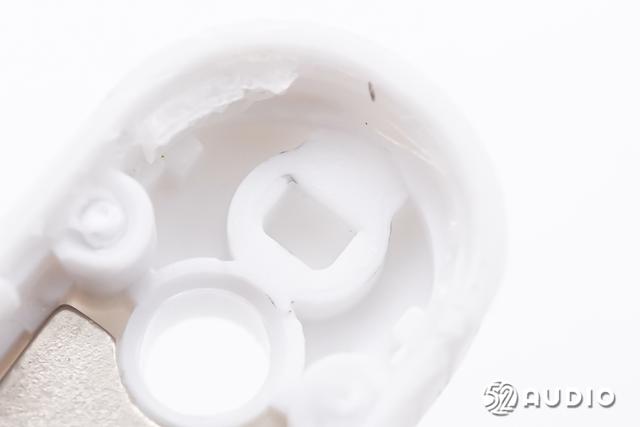

麦克风拾音孔内侧结构一览，防直吹的抗风噪设计，提升通话效果。

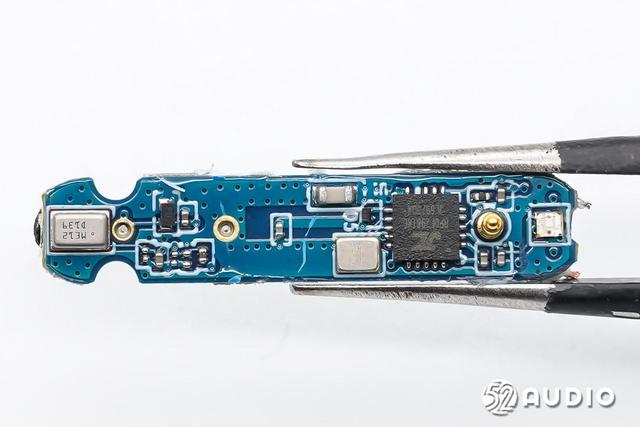

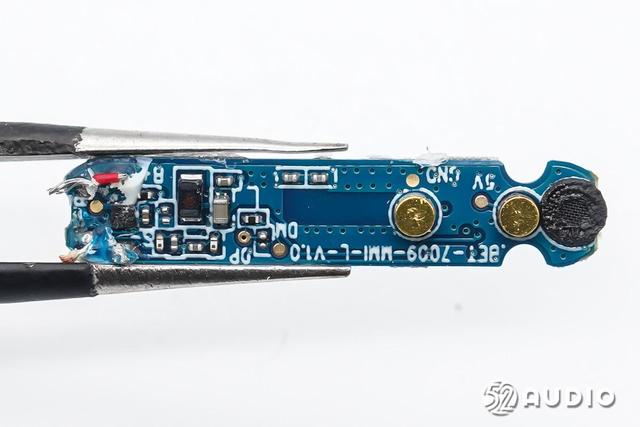

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

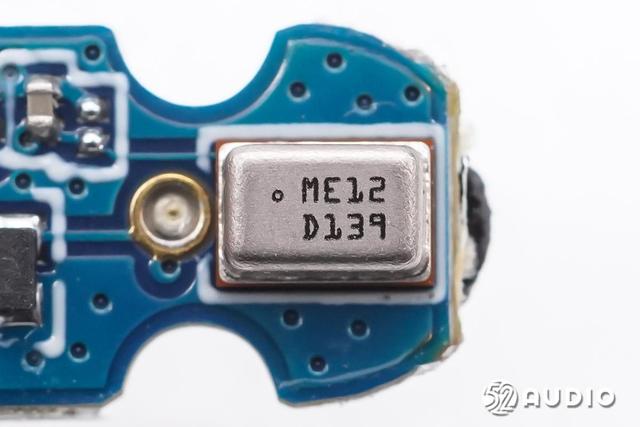

镭雕ME12 D139的MEMS麦克风特写，来自敏芯微电子，用于语音通话拾音，搭配ENC降噪算法，提供清晰通话效果。

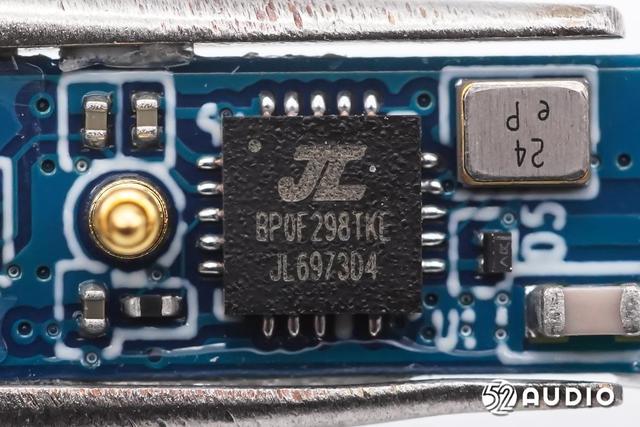

JL杰理AD6973D蓝牙音频SoC，支持蓝牙5.3，内置32位DSP，支持AAC，SBC解码，支持神经网络噪声抑制和回声消除，支持多波段均衡器。支持单/双麦克风降噪，支持两路模拟麦克风放大，内置麦克风偏置。采用QFN20-3*3封装。
据我爱音频网拆解了解到，目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、boAt、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案。

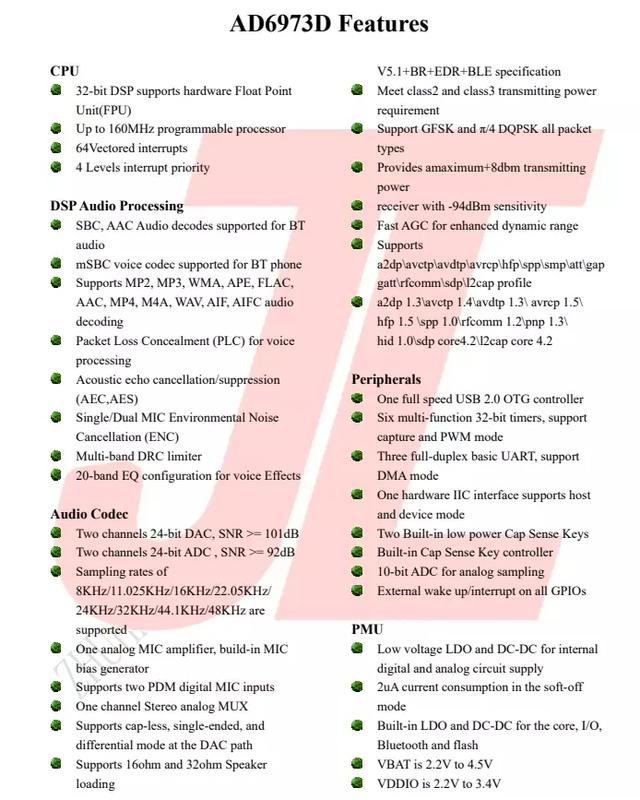

JL杰理AD6973D详细资料图。

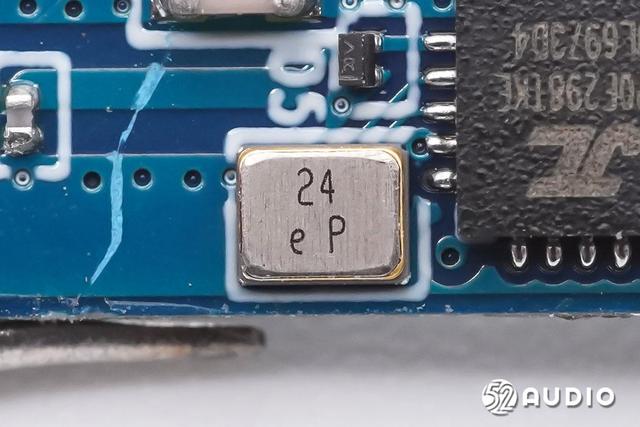

为蓝牙芯片提供时钟的晶振特写。

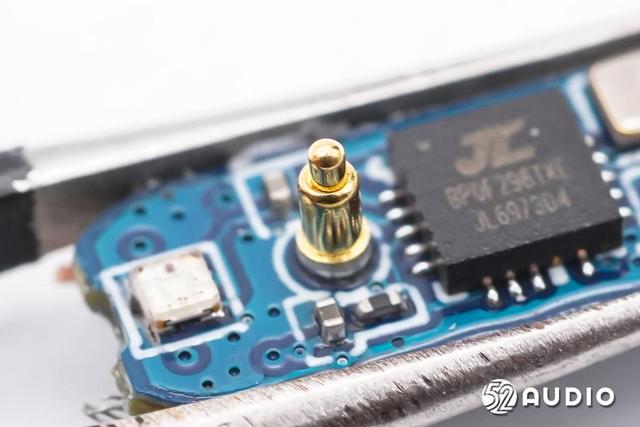

用于连接触摸检测贴片的Pogo Pin连接器特写。

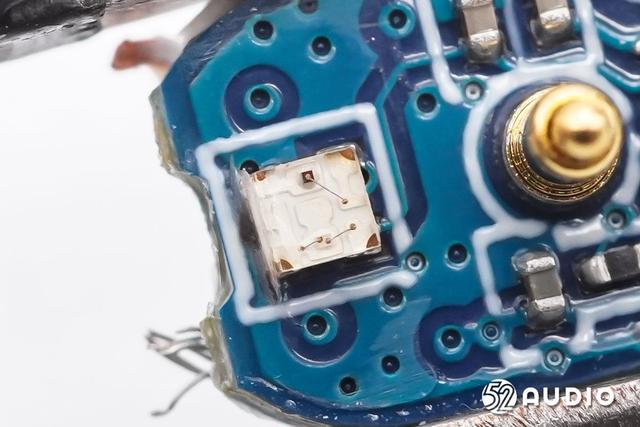

RGB LED指示灯特写，用于反馈耳机工作状态。

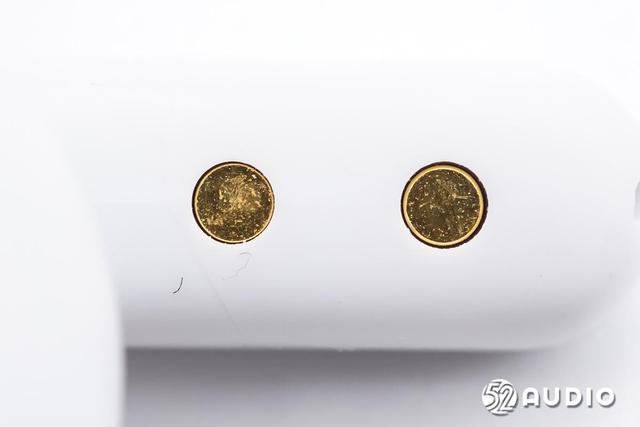

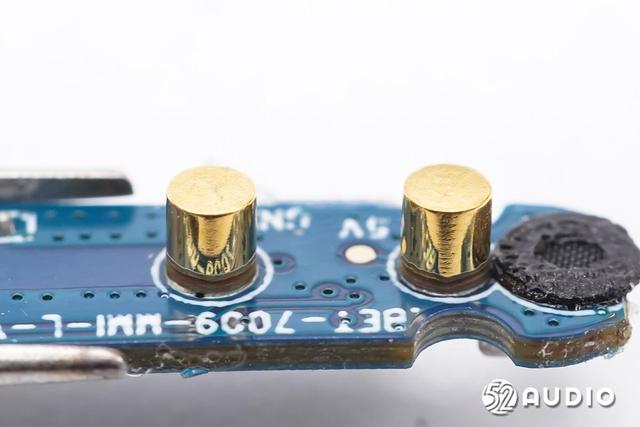

为耳机充电的两颗金属铜柱。

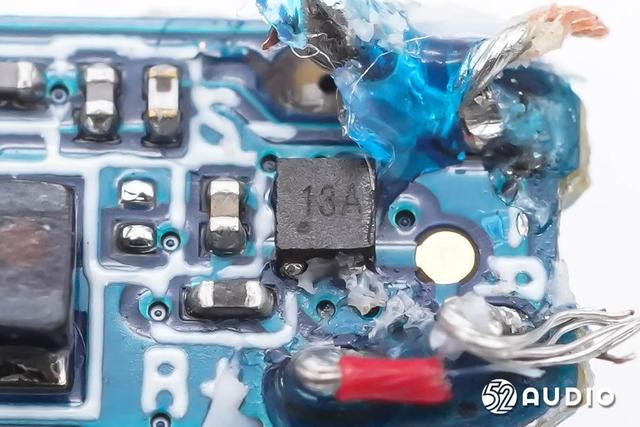

Winsemi稳先微WSDF13A2N2N锂电保护IC，是一款单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。
WSDF13A2N2N具有过充、过放、过流、短路等所有电池需要的保护功能，工作时功耗极低。采用非常小的DFN1x1-4 的封装，适合应用于空间限制得非常小的可充电电池组。
据我爱音频网拆解了解到，目前已有FIIL、QCY、绿联、Skullcandy、漫步者、荣耀、魅族、传音、公牛等多个品牌旗下的TWS耳机产品采用了稳先微锂电保护芯片。

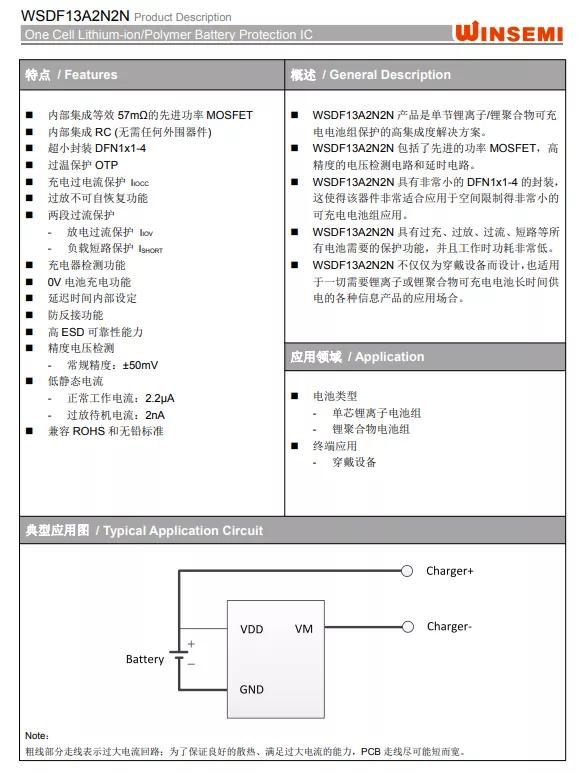

Winsemi稳先微WSDF13A2N2N详细资料图。
手机拆解进入手机拆解部分，卸掉螺丝打开腔体。

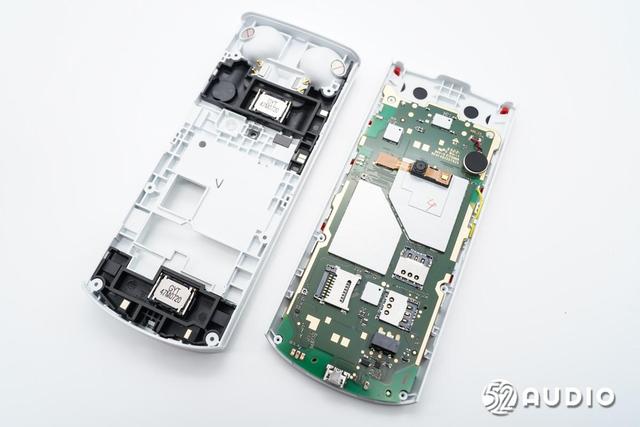

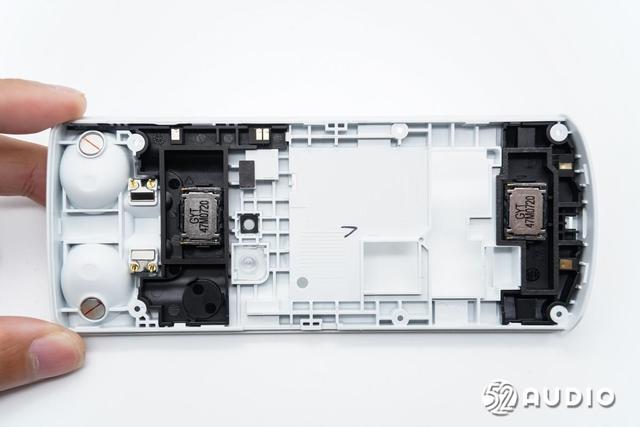

盖板内侧结构一览，两侧黑色支架固定有扬声器单元，通过金属触点与主板连接。

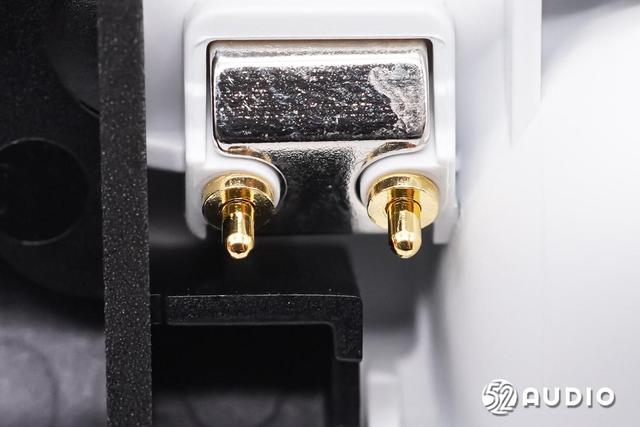

耳机座舱内侧为耳机充电的Pogo Pin连接器和固定磁铁特写。

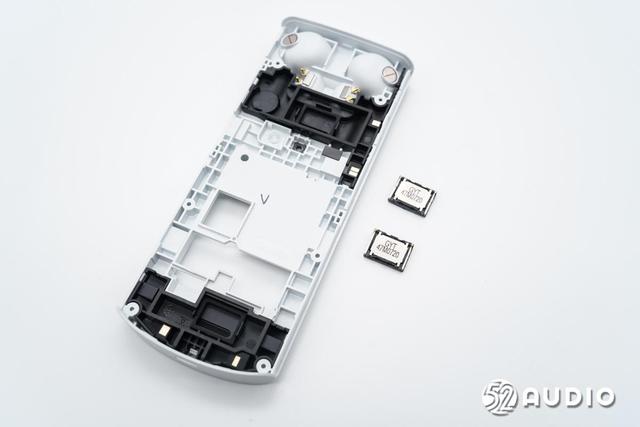

取掉扬声器单元。

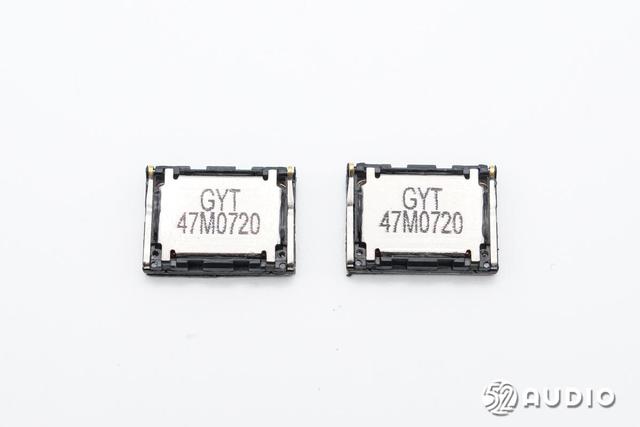

两颗方形扬声器采用了统一规格，型号“GYT 47M0720”。

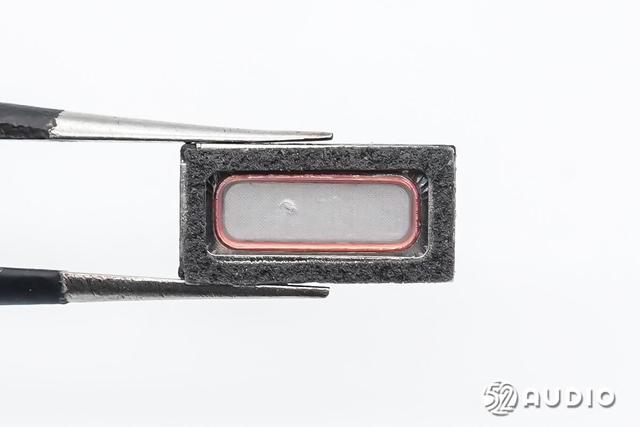

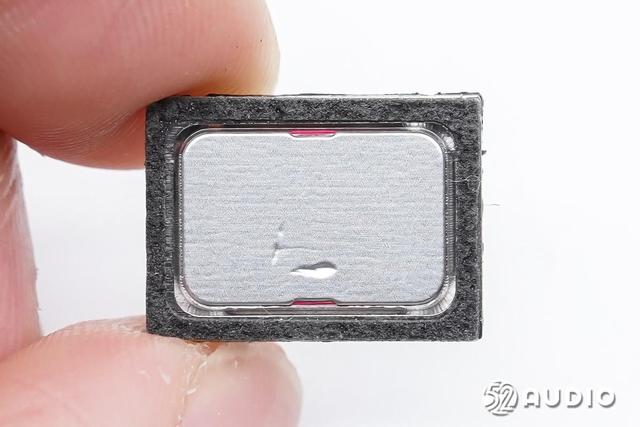

扬声器正面振膜特写。

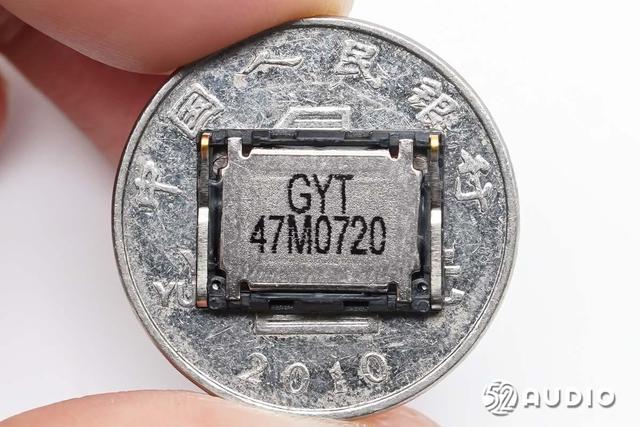

扬声器与一元硬币大小对比。

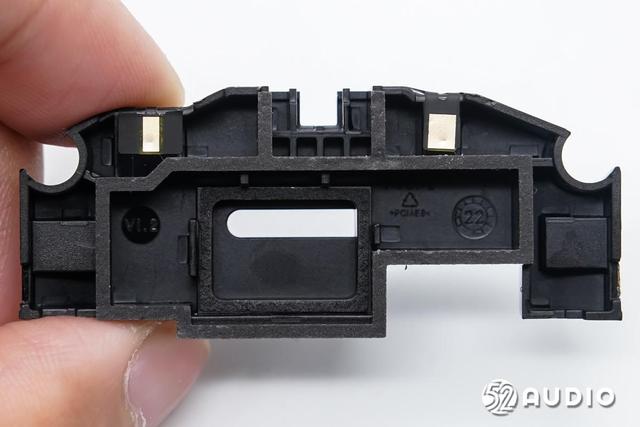

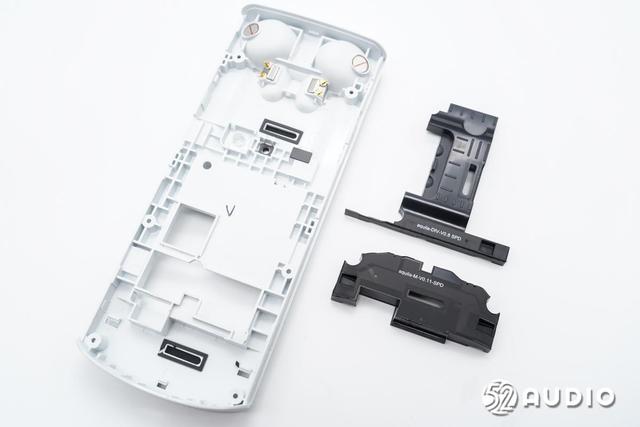

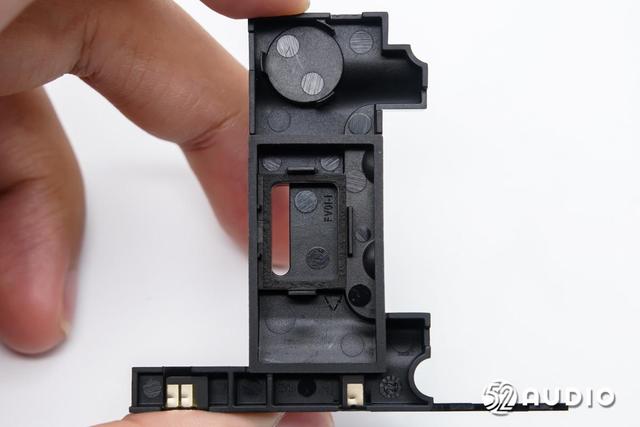

取掉盖板上的两处支架。

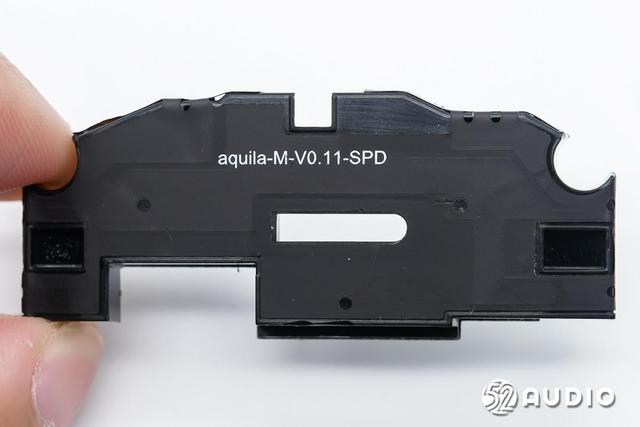

支架一侧贴有射频天线，丝印信息“aquila-M-V0.11 SPD”。
支架另外一侧射频天线露铜连接到主板。

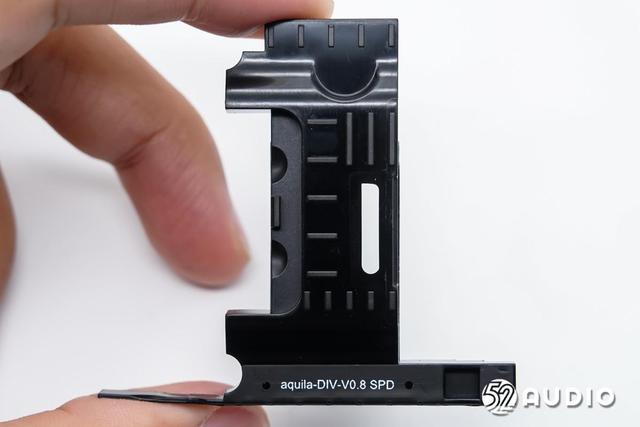

另外一个支架上同样贴有射频天线，丝印信息“aquila-DIV-V0.8 SPD”。
支架另外一侧露铜连接到主板。

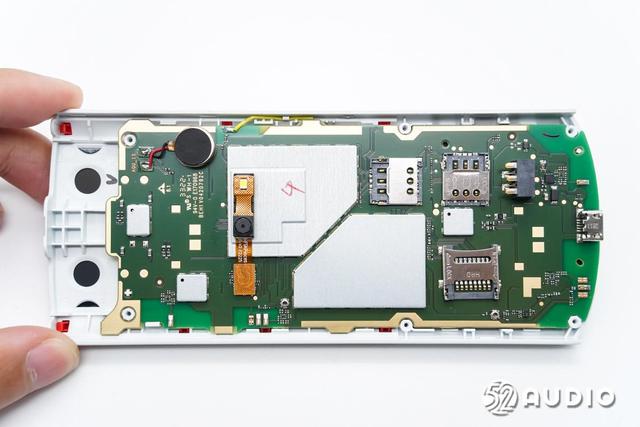

手机腔体内部结构一览，主板单元通过定位柱固定位置，上方主要IC有屏蔽罩防护。

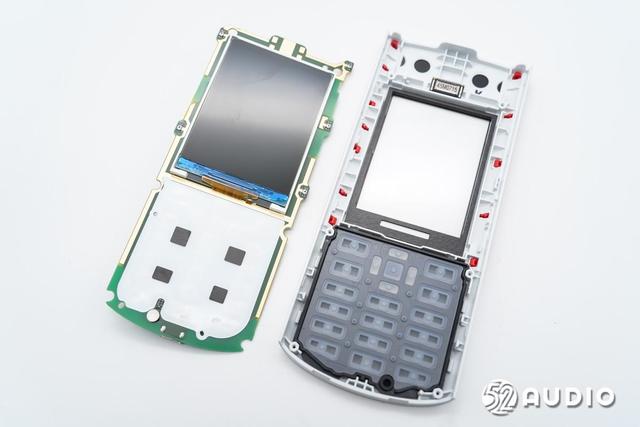

取掉主板单元，另外一侧固定屏幕。

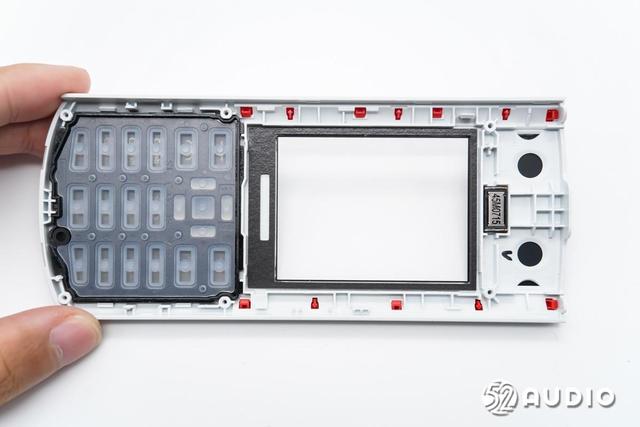

手机前面板内侧结构一览。
取掉听筒扬声器。

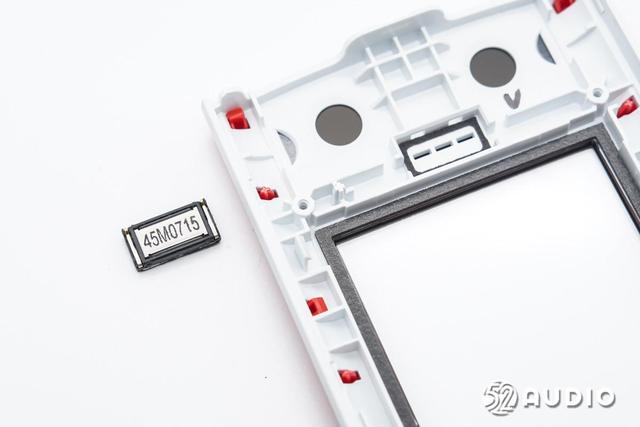

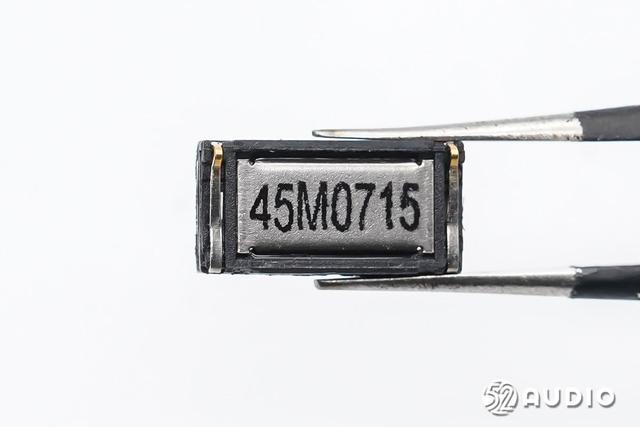

扬声器型号“45M0715”通过两侧金属触点连接到主板。
扬声器正面振膜特写。

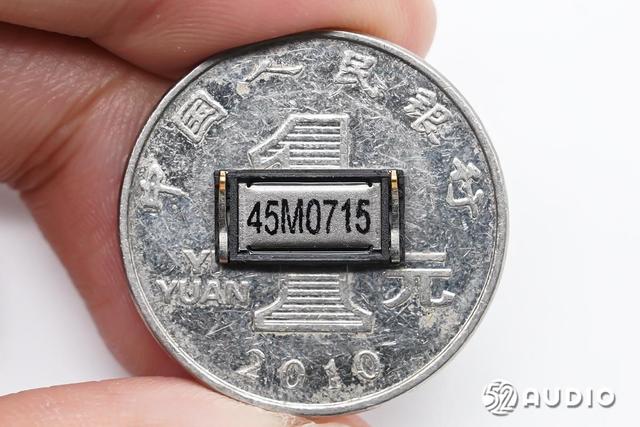

扬声器与一元硬币大小对比。

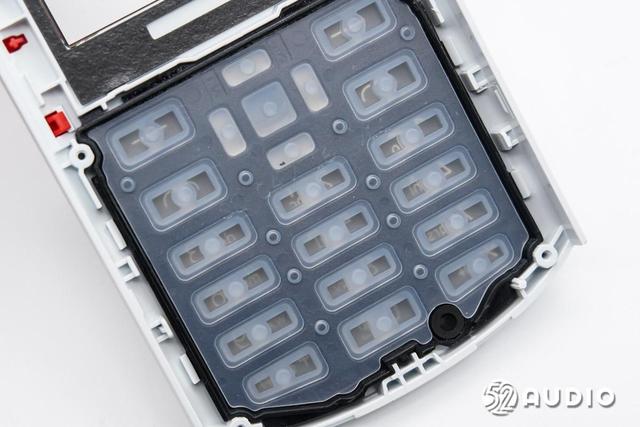

功能按键内侧橡胶垫结构一览。

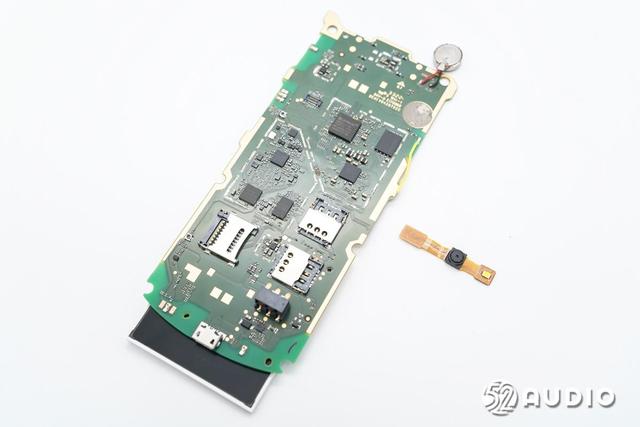

挑开连接器，取掉摄像头和主板上的屏蔽罩。

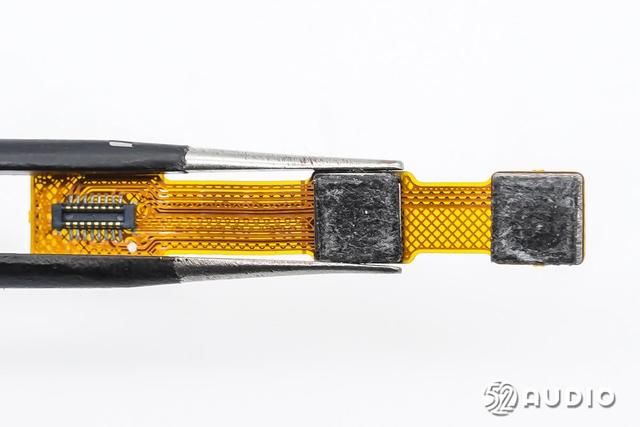

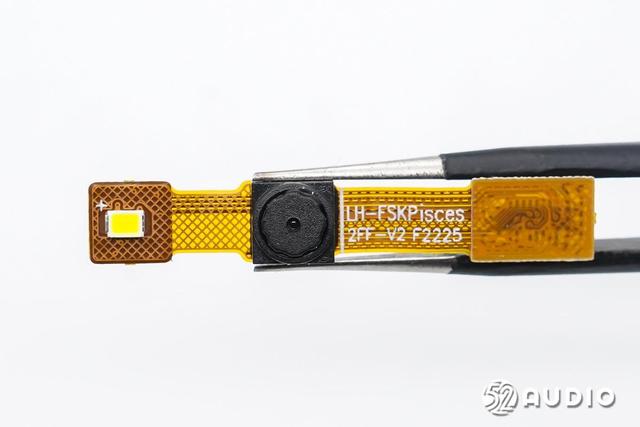

摄像模组排线一侧设置30万像素的摄像头和LED闪光灯。
另外一侧采用BTB连接器连接到主板。

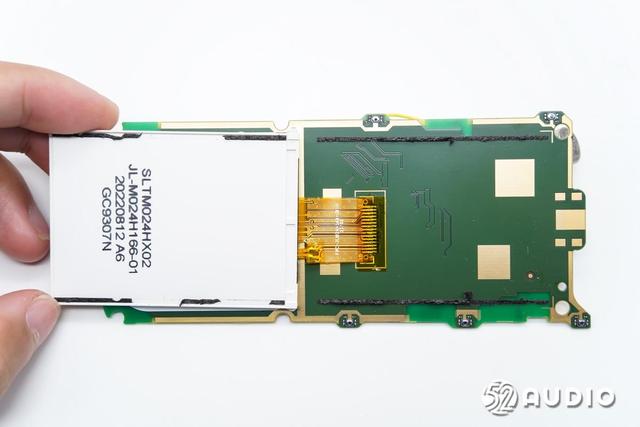

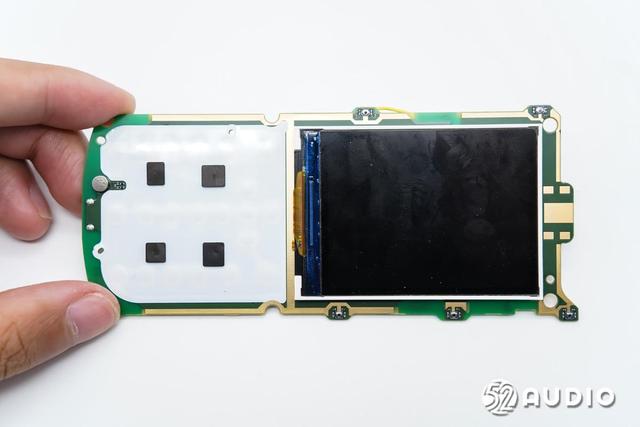

主板一侧固定屏幕。
掀开屏幕，下方排线焊接到主板上。

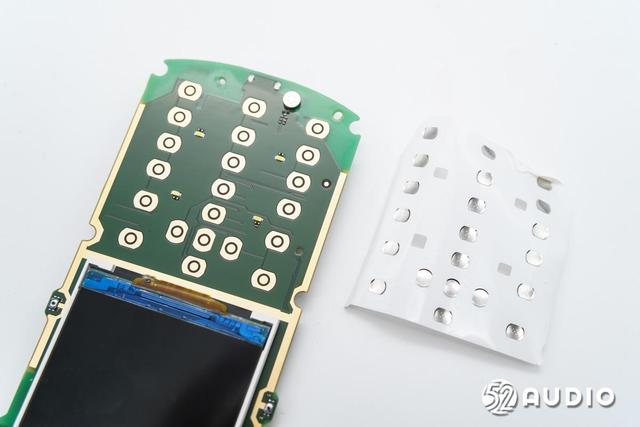

揭开触摸按键上方的按键贴纸。

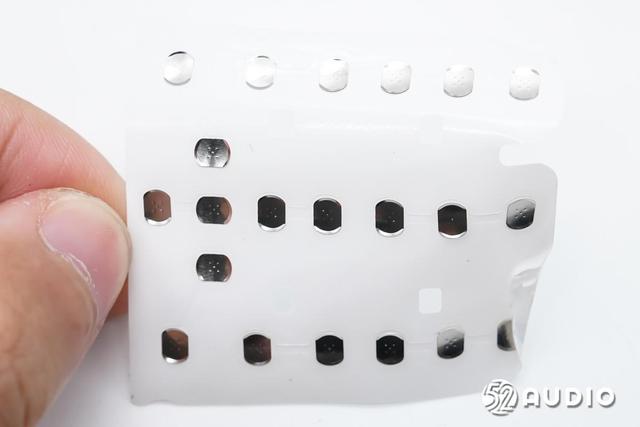

贴纸内侧锅仔片特写，受压时与主板上按键接触实现操控。

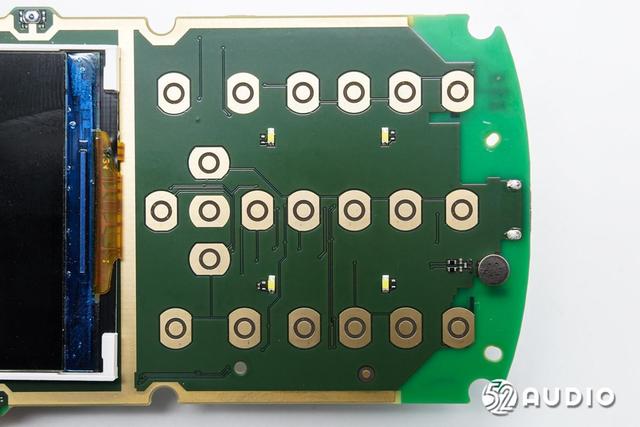

主板上按键阵列一览，设置有四颗LED指示提供光源。

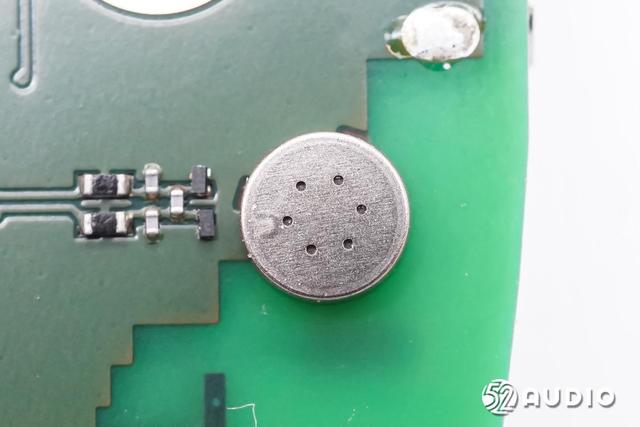

底部的驻极体麦克风特写，用于语音通话拾音。

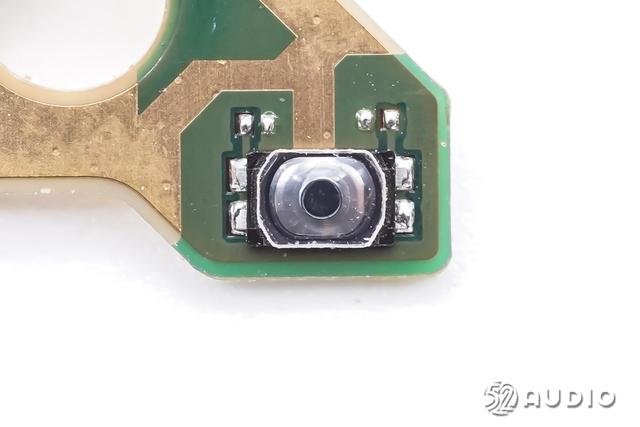

音乐专属按键特写，总共设置有5颗，用于加减音量，上下曲切换和暂停播放操控。

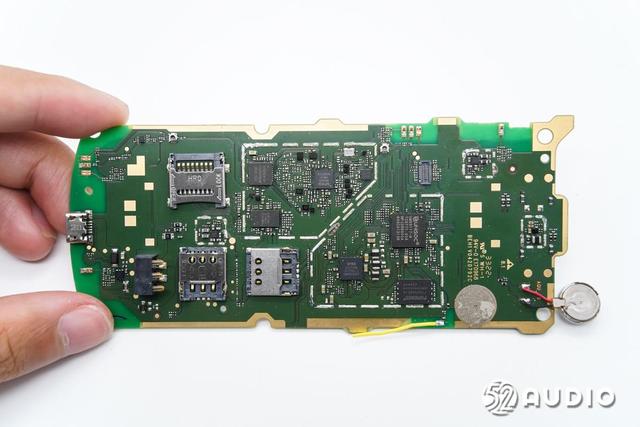

手机主板另一侧电路一览。

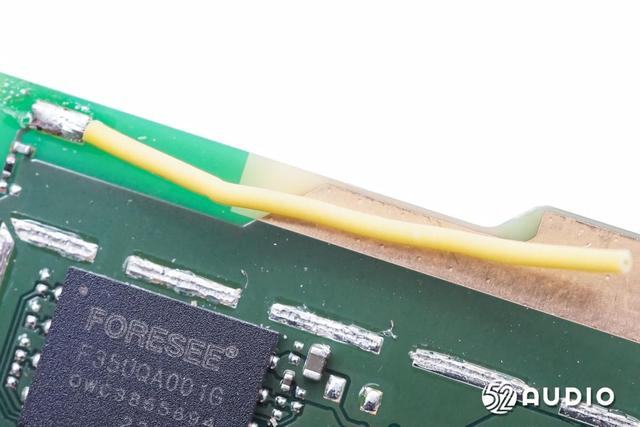

导线焊接的蓝牙天线特写。

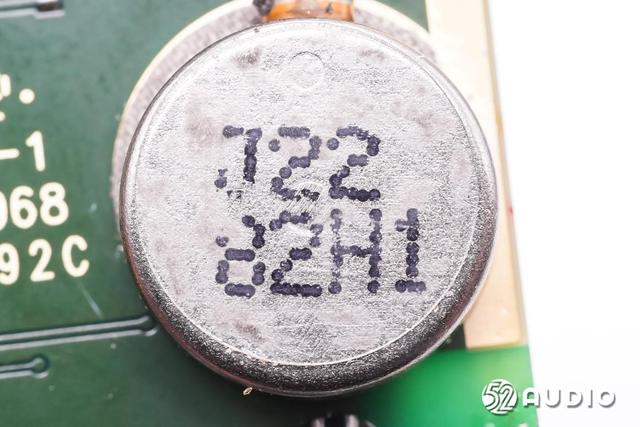

手机振动马达特写，丝印型号“J22 82H1”，通过导线焊接连接到主板。

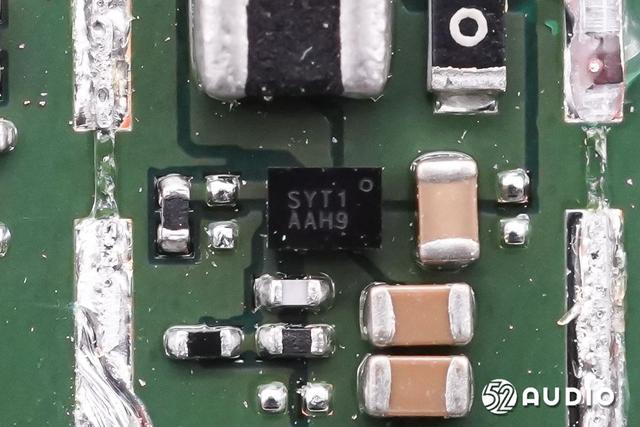

丝印SYT1的IC。

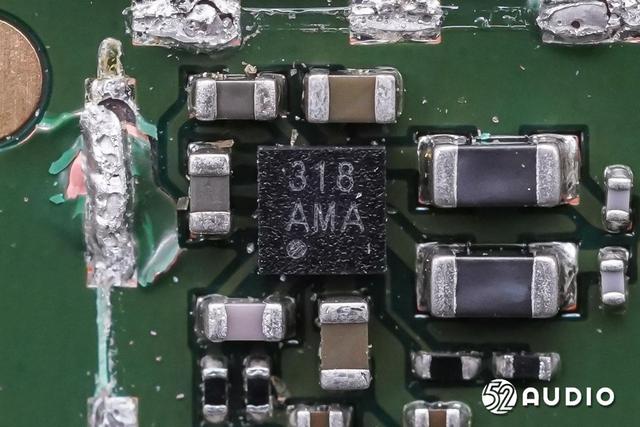

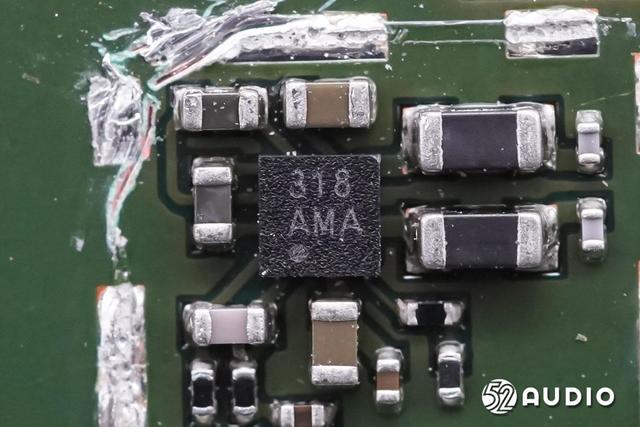

丝印318 AMA的音频功放IC，用于立体声扬声器驱动。

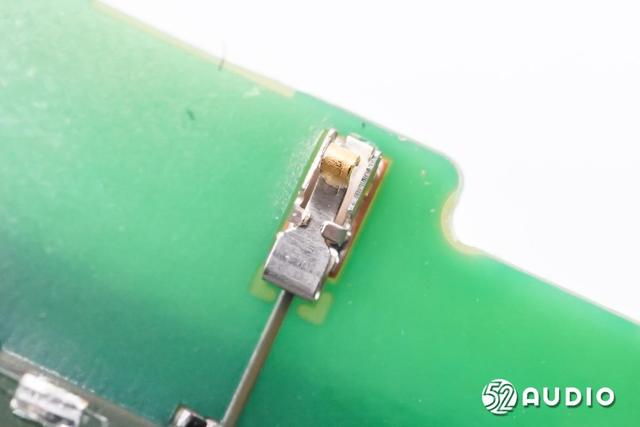

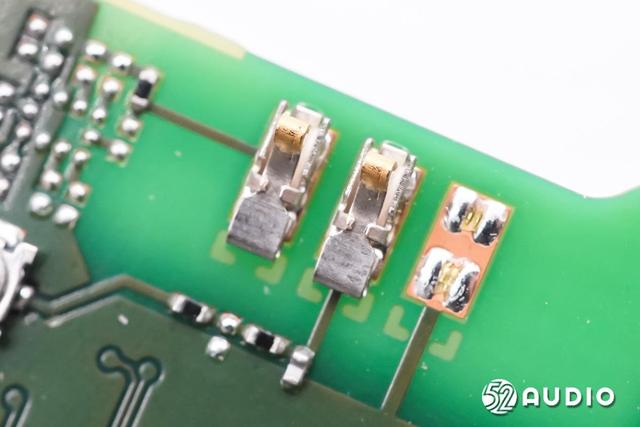

连接天线触点的金属弹片特写。
另外两颗连接天线的金属弹片连接器。

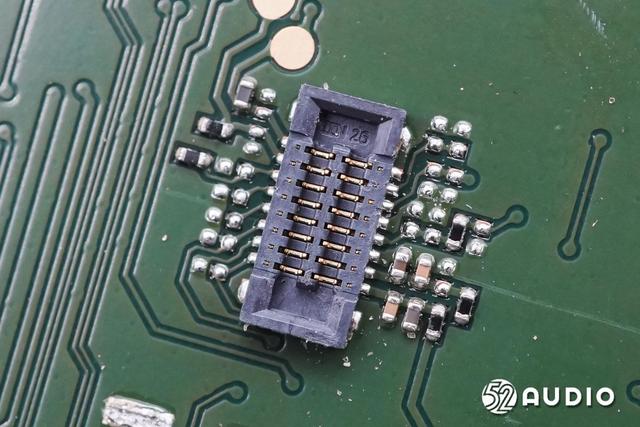

连接摄像头排线的BTB连接器母座特写。

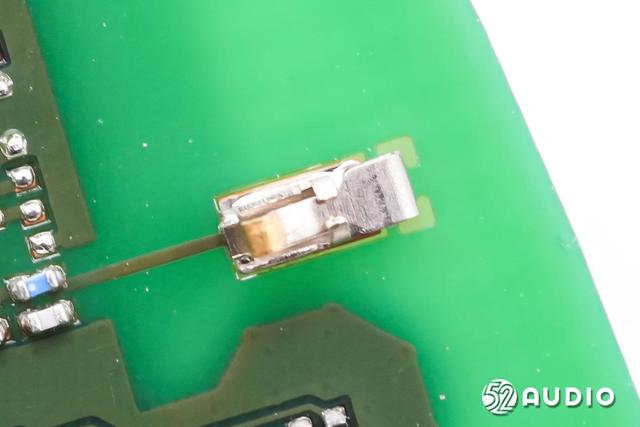

天线测试的开关特写。

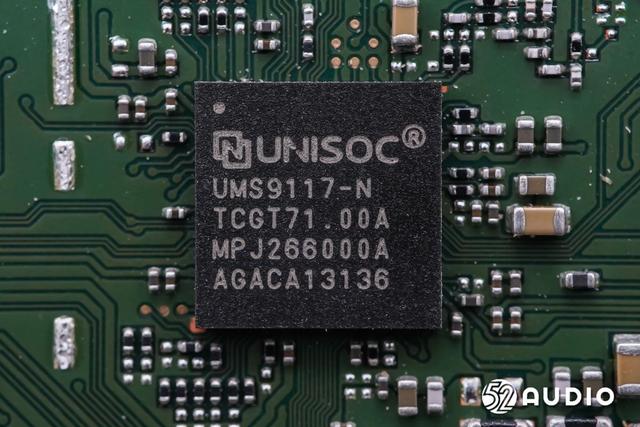

UNISOC紫光展锐T107处理器，丝印型号“UMS9117-N”，是一款支持智能化拓展的轻量级RTOS功能机平台，采用22nm工艺，具有高集成、小尺寸、低功耗的优点，支持支付宝、在线FM、在线音乐、语音助手、双卡双待双 4G 全网通、VoLTE高清语音通话等功能，拓宽了功能机的使用场景，优化了终端生态。

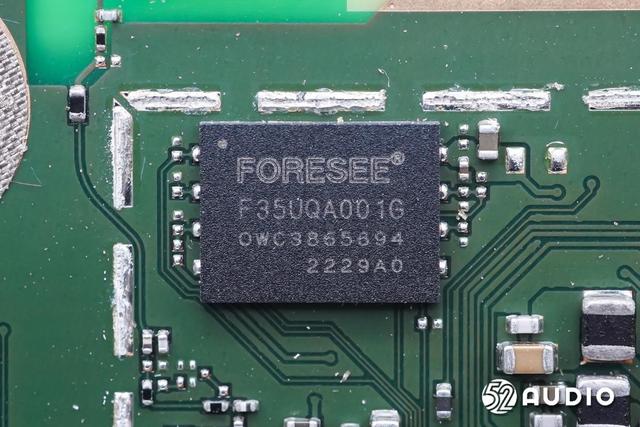

FORESEE江波龙F35UQA001G SPI闪存，容量为128MB，用于存储系统固件。

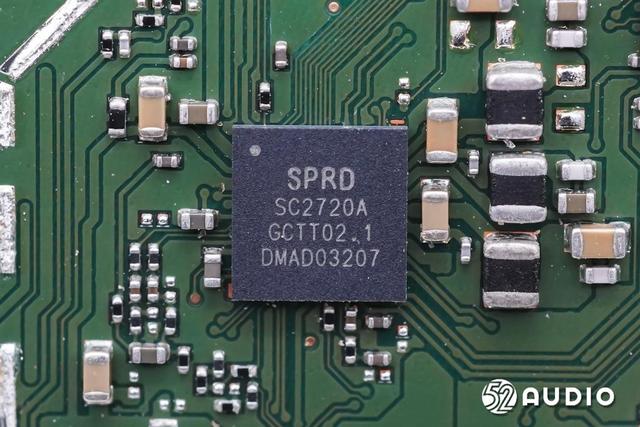

UNISOC紫光展锐SC2720A PMIC芯片。

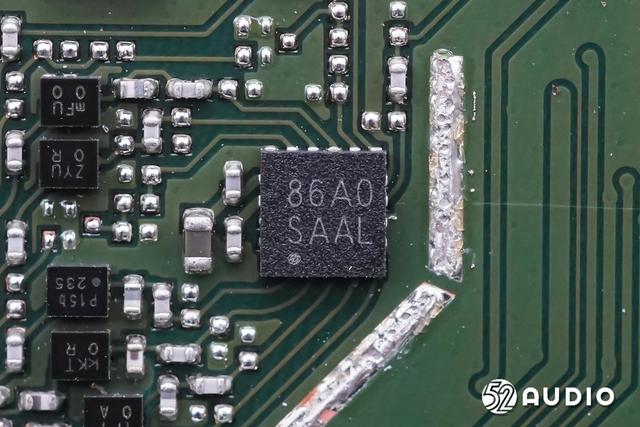

丝印86A0 SAAL的IC。
UNISOC紫光展锐SR3595D射频收发器芯片，可支持4G LTE，具有用于FDD-LTE，TDD-LTE，3G WCDMA，HSDPA，HSUPA，GSM / EDGE以及TD-SCDMA操作的LTE-A。

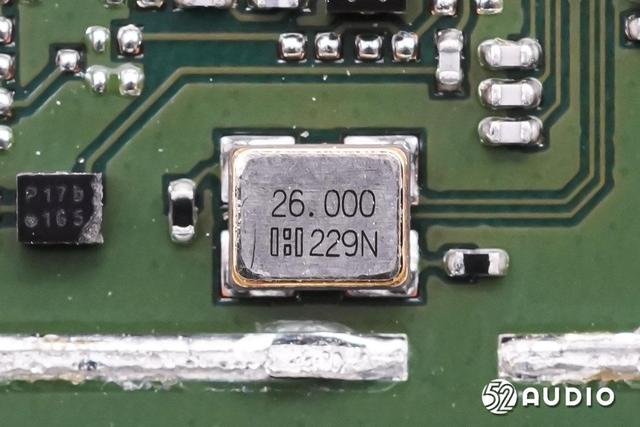

26.000MHz的晶振特写，用于提供时钟。

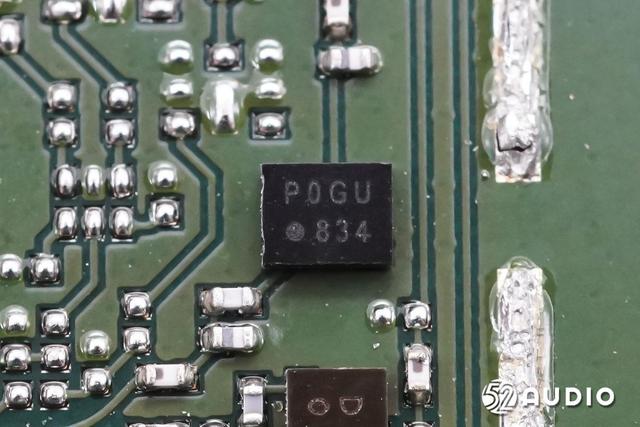

丝印P0GU的IC。

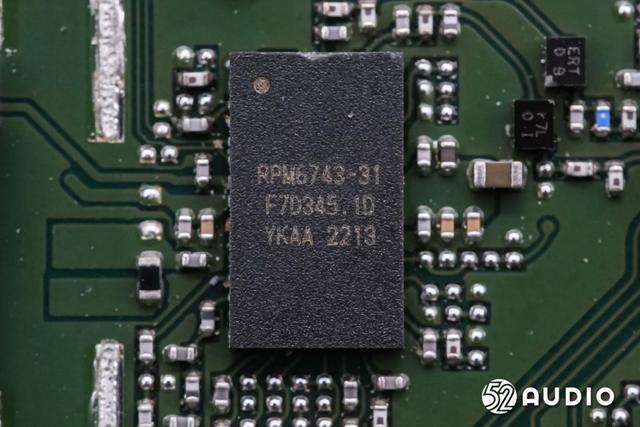

UNISOC紫光展锐RPM6743-31高效多模多频率功率放大器，支持CDMA，WCDMA，FDD-LTE，TDD-LTE模式。

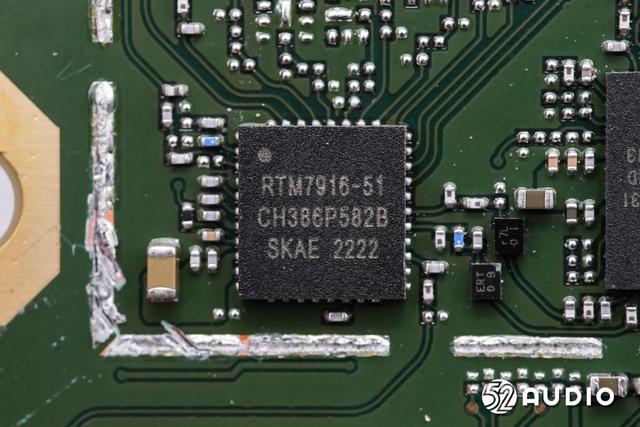

UNISOC紫光展锐RTM7916-51发射/接收前端模块(FEM)，支持Class12 GPRS、EDGE和TD-SCDMA/TDD-LTEB 34/39，并且集成了14个发射/接收(TRx)端口和一个集成定向耦合器。
另外一路音频功放特写。

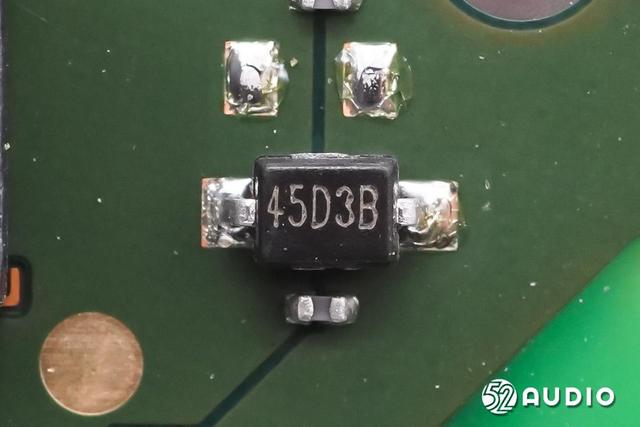

丝印45D3B的TVS用于输入过压保护。

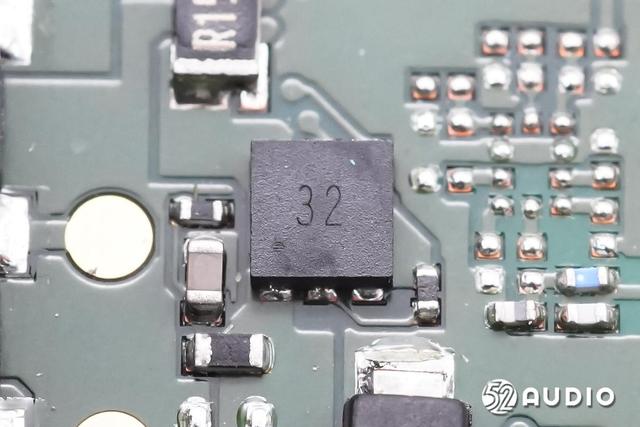

丝印32的充电IC。
另外一颗天线测试的开关。

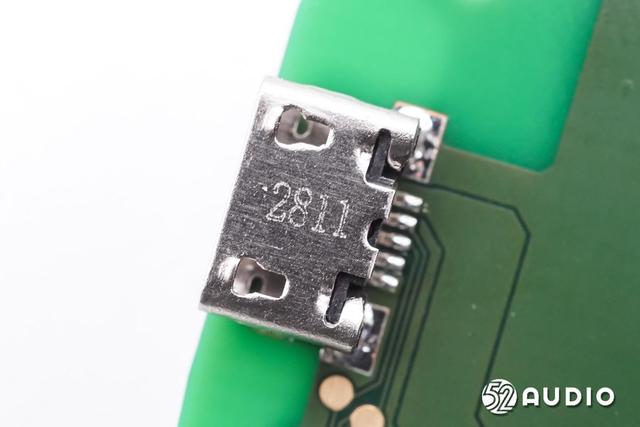

Micro USB充电母座特写，雕刻型号“2811”。
主板另外一端连接天线的金属弹片连接器。
另外一颗金属弹片连接器。

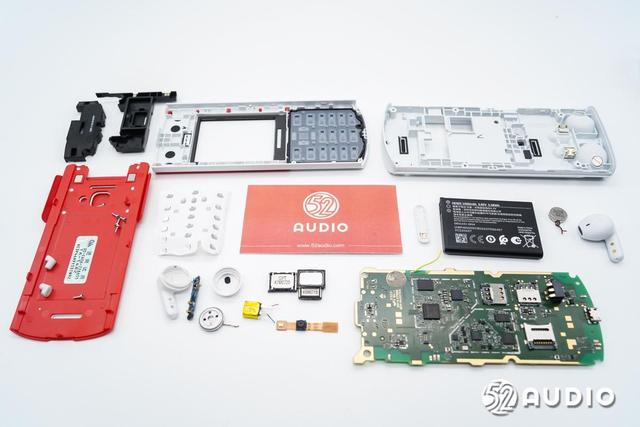

诺基亚Nokia 5710 XpressAudio手机拆解全家福。
三、我爱音频网总结诺基亚Nokia 5710 XpressAudio手机在外观设计方面，延续了一代经典诺基亚5300的设计风格，并继承了专属音乐按键，听音乐控制更加便捷。同时，将滑盖设计创新的转移到了机身背部，用于隐藏内置的蓝牙耳机。划开滑盖，即可轻松取出耳机便捷使用，同时耳机也支持连接其他手机使用。
通过拆解了解到内部主要配置方面，柄状的半入耳式耳机搭载了13mm大动圈单元，单耳单颗敏芯微电子MEMS麦克风，主控芯片为JL杰理AD6973D蓝牙音频SoC，支持蓝牙5.3，支持AAC解码，支持神经网络噪声抑制和回声消除。内置YD亿等新能源25mAh电池，由Winsemi稳先微WSDF13A2N2N锂电保护IC负责过充、过放、过流、短路等保护功能。
手机搭载了2.4英寸屏幕，30W像素摄像头；2颗外放扬声器 1颗通话扬声器，以及1颗驻极体麦克风，用于音乐播放和语音通话功能。主板上搭载了UNISOC紫光展锐整套方案，包括紫光展锐T107处理器、SC2720A PMIC芯片、SR3595D射频收发器芯片、RPM6743-31高效多模多频率功率放大器和RTM7916-51发射/接收前端模块(FEM)，还采用了FORESEE江波龙F35UQA001G SPI闪存等，用于支持手机的各项功能应用。
