图解互锁正反转电路接线步骤

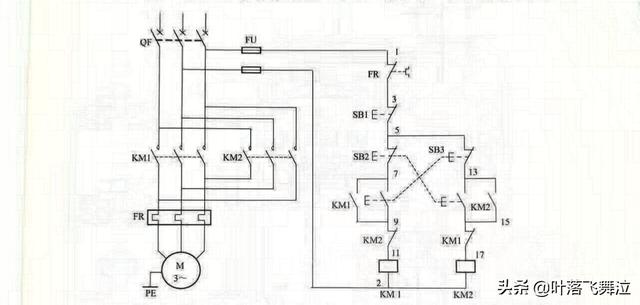

互锁正反转电路图

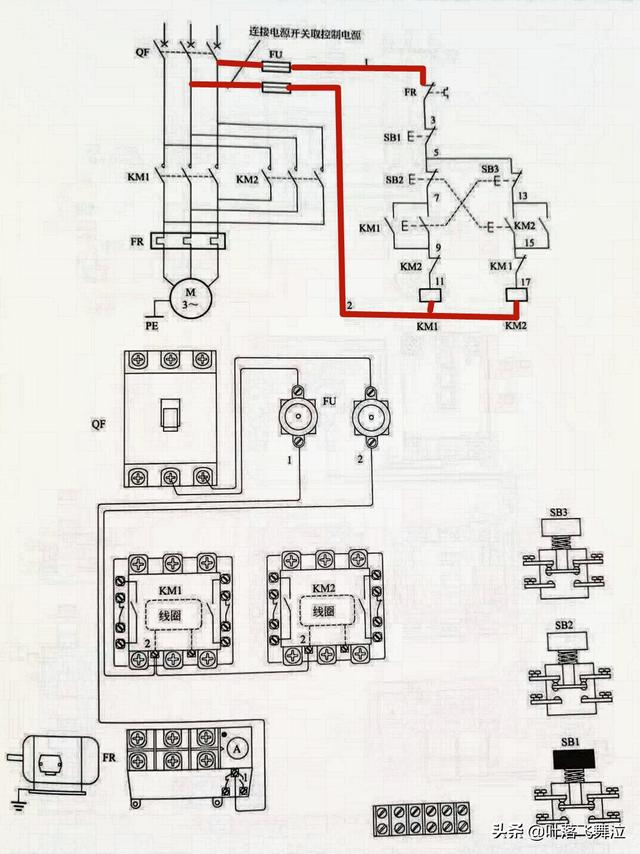

1.连接电源到熔断器FU、接触器线圈下端、热继电器常闭触点上端

2.按钮、电动机与热继电器主触点连接

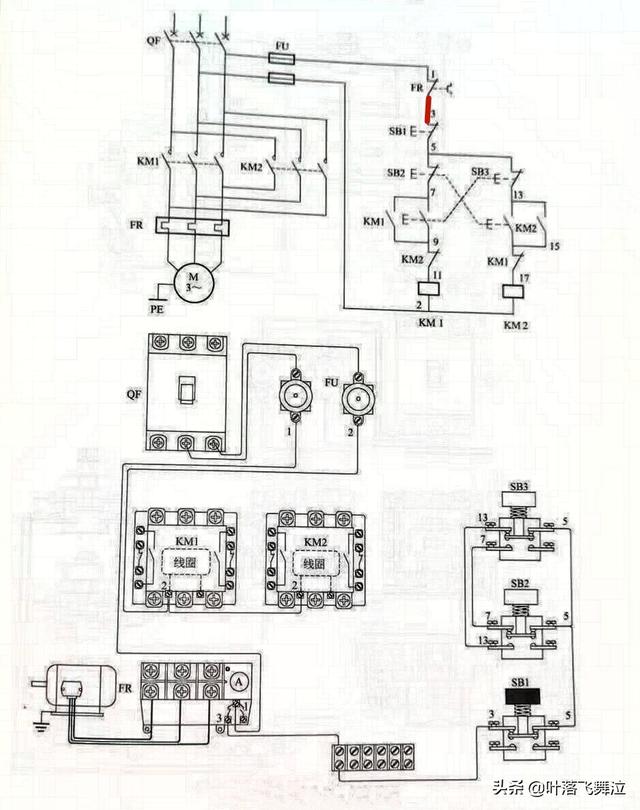

3.热继电器通过端子排与按钮连接

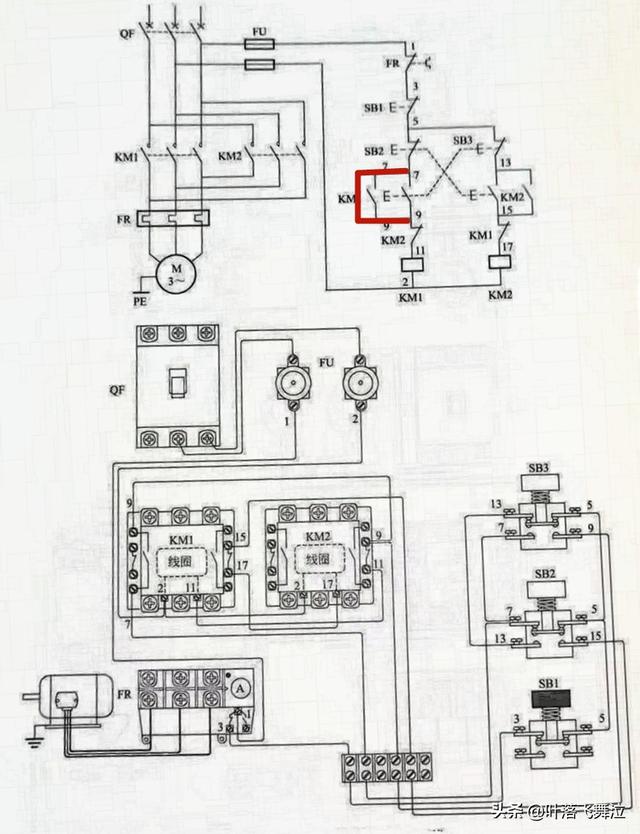

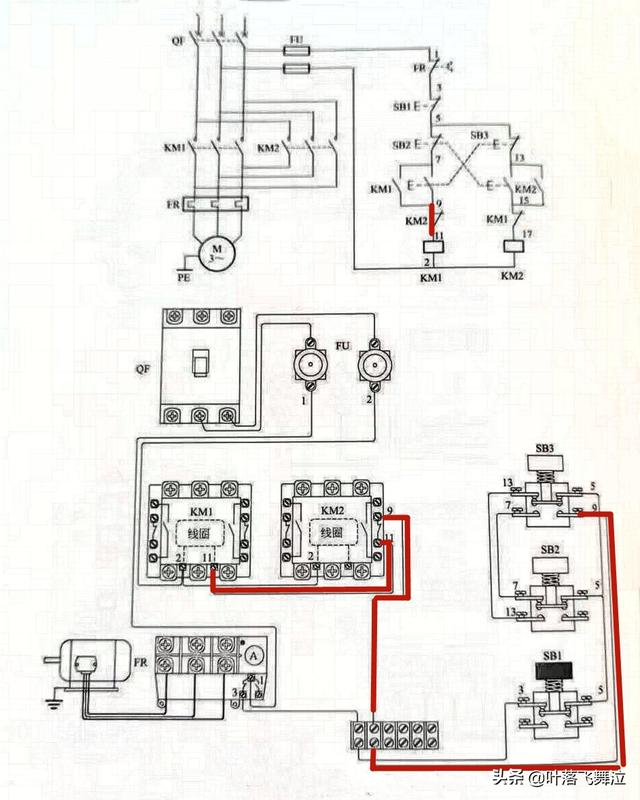

4.接触器KM1的启动按钮下端通过接触器KM2常闭触点连接到KM1线圈一端

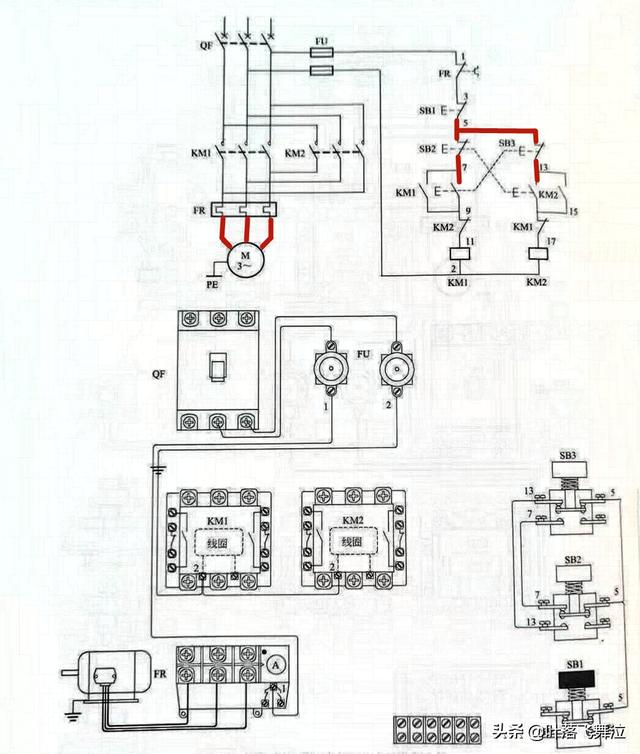

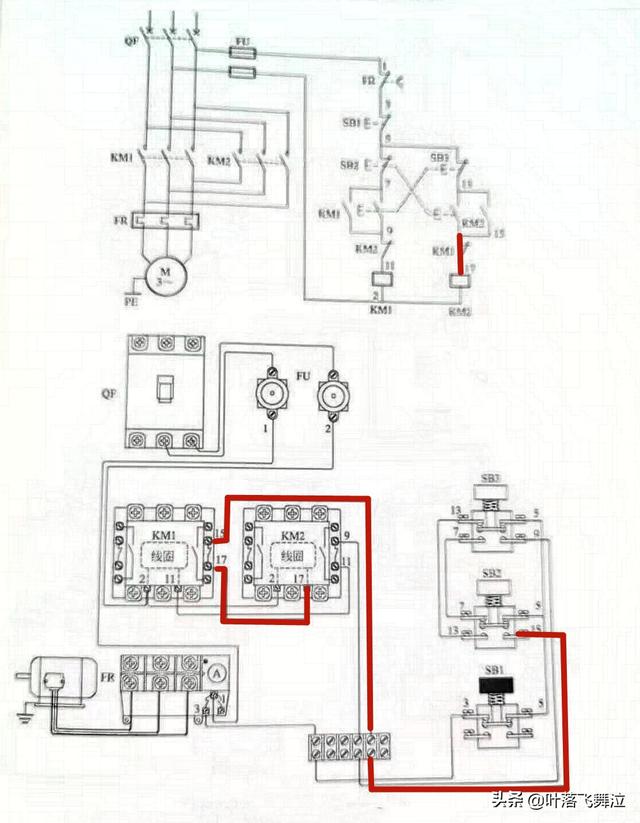

5.SB2通过KM1常闭触点到KM2线圈

6.KM1自锁线

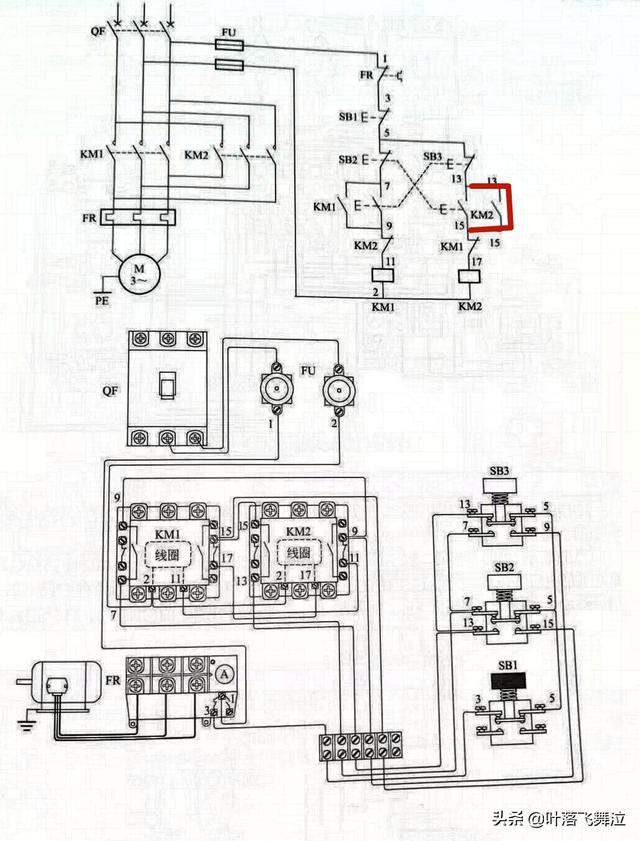

7.KM2自锁线

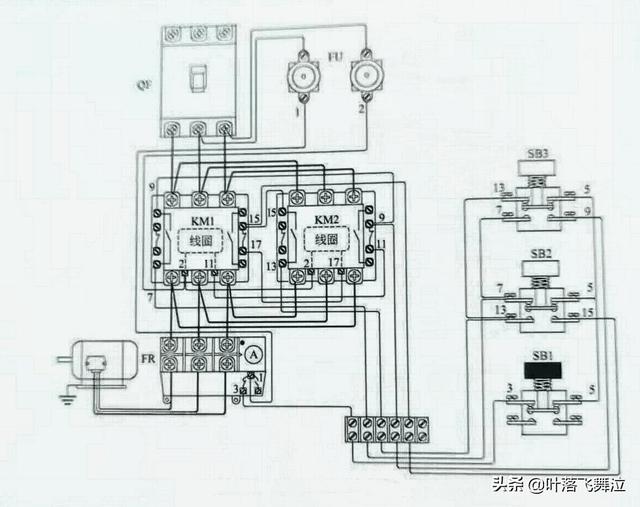

8.主电路连接
